스위스 선반 가공: 궁극의 정밀도와 효율성을 위한 완벽 가이드

Table of Content [Hide]

완벽한 제조를 향한 영원한 탐구에서, 공차는 미크론 단위로 측정되고 제품의 실패는 용납되지 않습니다. 이러한 상황에서 특별하다고 여겨지는 많은 기술이 있습니다. 그중에서도 스위스 나사 가공(Swiss screw machining)은 아마도 정밀 엔지니어링의 최고 정점일 것입니다. 의료 기기, 항공 우주 또는 전자 제품과 관련된 분야에 종사하며, 작고 정교한 부품을 최고의 정밀도로 생산해야 하는 문제에 매일 직면하고 있다면, 반드시 이 공정에 익숙해져야 합니다.

본 논문은 스위스식 가공에 대한 완전한 이해를 제공합니다. 이것이 무엇인지, 기존의 CNC 가공과 근본적으로 어떻게 다른지, 그리고 더 중요한 것은 스위스 나사 가공 전문 업체의 서비스를 활용하는 것이 다음 프로젝트에서 내릴 수 있는 가장 전략적인 결정이 될 수 있는 이유를 살펴보겠습니다.


스위스 가공이란 무엇인가? 정밀도 진화의 엿보기

스위스 가공이 무엇인지 이해하려면 역사 수업이 필요합니다. 19세기 스위스 시계 산업의 정밀 부품 생산을 위해 처음 개발되었으며, 그 이름은 극도로 정밀하게 매우 가늘고 섬세하며 복잡한 부품을 생산해야 하는 필요성에서 유래했습니다. 당시의 시계 선반은 공구 압력과 재료 변형으로 인해 이러한 유형의 부품에 큰 어려움을 겪었습니다.

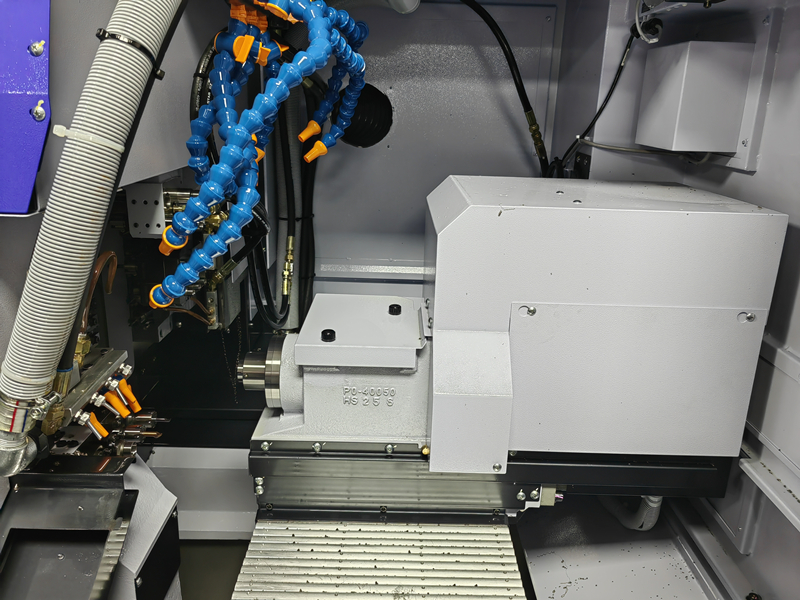

해결책은 매우 간단하게 스위스식 선반(Swiss type lathe) 또는 스위스 자동 선반(Swiss automatic lathe)입니다. 이것을 기존의 전통적인 선반과 구별 짓는 원리는 가이드 부싱(guide bushing)입니다. 일반 선반에서는 공작물이 고정되고 공구가 그 위에서 움직입니다. 반면 스위스 기계에서는 봉재(bar stock) 재료(일반적으로 최대 직경 32mm)가 가이드 부싱에 의해 단단히 고정되고, 전체 주축대(headstock)가 Z 평면에서 앞뒤로 움직입니다. 절삭 공구는 대부분 회전하지 않거나 반경 방향으로 움직이며, 가이드 부싱에 매우 가깝게 작업합니다.

이 "슬라이딩 주축대(sliding headstock)" 설계 방식의 기계는 절삭 날 바로 지점에서 공작물에 비할 데 없는 지지를 제공합니다. 그 결과, 길고 가는 부품에서도 일반 선반이라면 정밀도를 파괴했을 휩(whip), 진동 유발 또는 재료 변형이 발생하지 않습니다. 여기 사용된 원리가 스위스 가공 정밀도의 원동력입니다.

스위스 나사 가공(Swiss Screw Machining)이란 무엇인가? 현재의 변형된 방법

스위스 나사 가공이라는 용어는 이 원래 개념에 대한 현재의 재해석입니다. 기본 원리는 변하지 않았지만, 오늘날의 기계는 기술의 경이로움입니다. 단순한 선반이 아니라 다목적 CNC 구동 엔진입니다.

따라서 우리는 질문을 던져야 합니다. 21세기 오늘날 스위스 나사 가공이란 무엇인가? 간단히 설명하면, 스위스식 CNC 선반을 사용하여 수행되는 고정밀 CNC 선삭 작업으로, 종종 라이브 툴링(live tooling)과 2차 작업을 통합합니다. 오늘날 스위스 나사 가공 서비스 세계의 구성 요소는 다음과 같습니다.

가이드 부싱(Guide Bushing): 여전히 개념의 핵심입니다. 절삭 공구 바로 뒤에서 봉재를 단단히 지지하여 진동과 재료의 밀림(push off)을 사실상 제거하며, 이는 가능한 좁은 공차를 유지하는 데 필요합니다.
CNC 제어 기술: 현대 기계는 컴퓨터를 통해 완전히 제어되므로 매우 복잡한 기하학적 형상을 프로그래밍하고 ±0.0002인치 이상의 반복 정밀도를 달성할 수 있습니다.
라이브 툴링(Live Tooling): 이것이 진정한 차이를 만든 부분입니다. 단순한 선삭 공구로 구성되는 대신, 라이브 툴링은 독립적인 모터로 구동되는 회전 공구(엔드밀, 드릴 등)입니다. 이를 통해 동일한 기계에서 단일 셋업으로 밀링, 크로스 드릴링, 슬로팅 등이 가능합니다. 이 기능은 일반적으로 터닝-밀링(Turning-Milling) 또는 CNC 스위스 선삭(CNC Swiss turning)이라고 합니다.
다축(Multiple Axes): 더 발전된 스위스 기계는 종종 5축, 7축 이상으로 작동하여 재가공이나 재지그 고정 없이 사실상 모든 각도에서 공작물에 접근할 수 있습니다.

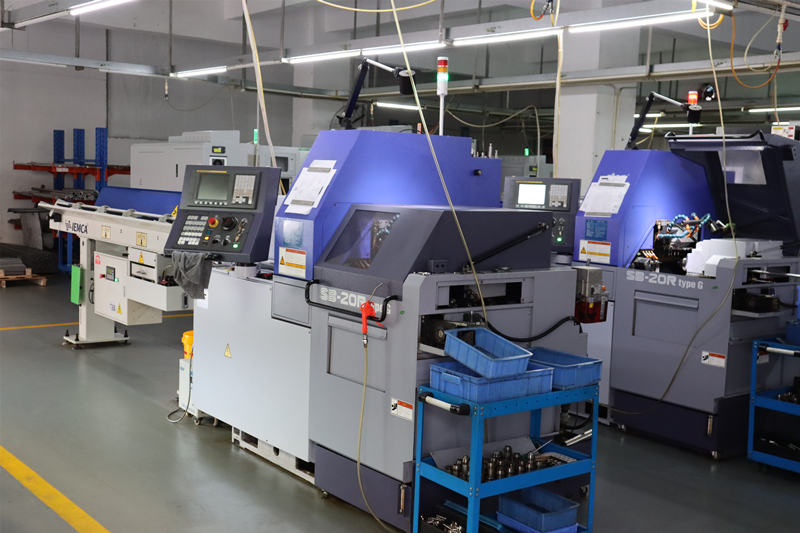

자동 봉재 공급 장치(Automatic Bar Feeders): 이를 통해 연속적이고 무인 작업이 가능하므로, 정밀 부품의 나사 가공에서 대량 생산 프로그래밍 요구 사항이 있는 고속 생산에 있어 스위스 가공을 훨씬 더 효율적으로 만듭니다.

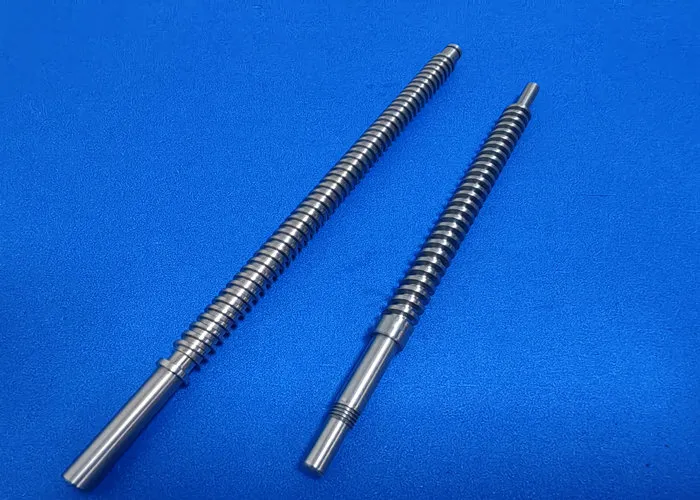

용어에 포함된 "나사(screw)"는 원래 나사 및 기타 체결구 제조에 사용되었던 역사적 명칭 참조입니다. 그러나 현재는 매우 광범위한 복잡한 부품 형상과 샤프트형 구성 요소가 만들어지는 분야로 성장했습니다.

스위스 가공 대 기존 CNC 가공: 나란히 비교

그렇다면 왜 기존의 CNC 선반이나 밀링 대신 스위스 기계를 사용해야 할까요? 그 결정은 종종 부품 형상, 요구 공차 및 생산량의 특성에 달려 있습니다.

특징	스위스 나사 가공	기존 CNC 가공
부품 지지	가이드 부싱이 절삭 지점에서 재료를 지지합니다.	척 또는 콜릿으로 공작물을 고정하며, 종종 절삭 공구에서 멀리 떨어져 있습니다.
이상적인 부품 형상	좁은 공차를 가진 길고 가늘며 복잡한 부품.	더 짧고 굵은 부품 또는 단순한 형상.

재료 변형	부싱 지지로 인해 사실상 제거됨.	특히 길고 얇은 부품의 경우 심각한 문제가 될 수 있음.
셋업 및 작업	단일 셋업에서 여러 작업(선삭, 밀링, 드릴링) 수행.	종종 다른 기계에서 여러 번의 셋업 필요.

대량 생산 효율성	연속적인 봉재 공급과 단일 셋업 처리로 인해 매우 높음.	효율적일 수 있지만 여러 대의 기계와 작업자가 필요할 수 있음.


공차	매우 좁은 공차를 유지하는 뛰어난 능력.	좁은 공차 유지가 가능하지만, 복잡하고 가느다란 부품에는 어려움을 겪을 수 있음.

이 "비교"는 스위스 가공이 기존 가공보다 "더 낫다"는 것을 의미하는 것이 아니라, 특정 요구 사항에 대한 솔루션의 성격에 더 가깝다는 것을 보여줍니다. 그러나 정밀 소형 부품 가공이 절대적으로 필요한 부품의 경우, 스위스 가공은 종종 논란의 여지가 없는 승자입니다.

왜 스위스 나사 가공을 사용해야 하는가? 6가지 승리 이유

기술적 세부 사항은 설명되었지만, 이것이 귀하의 비즈니스와 제품 관점에서 무엇을 의미할까요? 일반적으로 기업들이 전문 스위스 나사 가공 서비스를 찾게 만드는 유용한 결과는 다음과 같습니다.

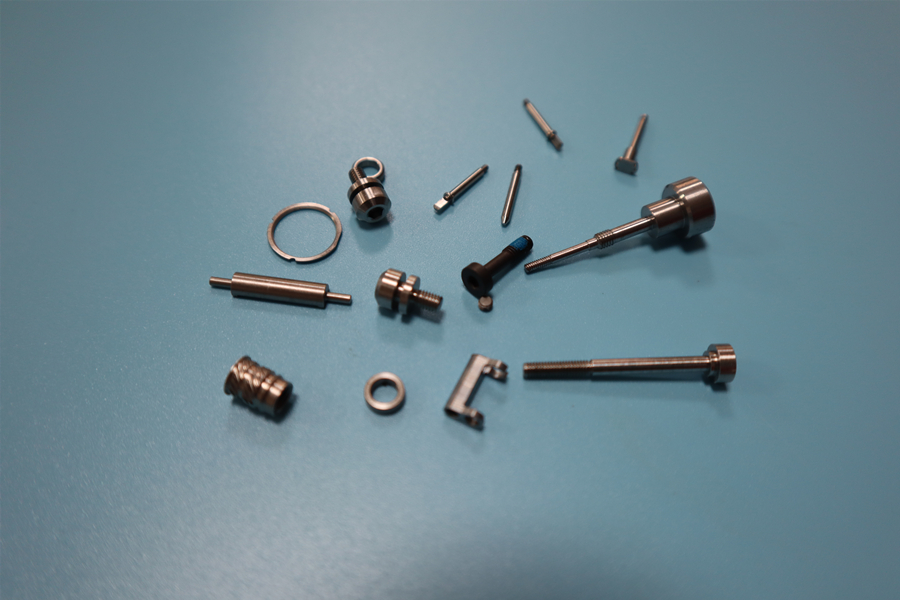

1. 비교할 수 없는 정밀도와 공차: 가이드 부싱 시스템을 활용함으로써 유사한 부품 형상에서 다른 방법으로는 만족스럽게 달성할 수 없는 공차를 유지할 수 있습니다. 이는 미크론이 생사나 임무 성공을 좌우할 수 있는 의료 기기 가공 및 항공 우주 부품 가공과 같은 산업에 매우 중요합니다. 당사는 무궁무진한 응용 분야로 인해 고공차 스위스 가공을 전문으로 합니다.

2. 우수한 표면 마감: 공작물이 견고하게 지지되므로 진동이 최소화됩니다. 이는 더 높은 RPM과 더 공격적인 절삭을 가능하게 하며, 기계 자체에서도 매우 매끄러운 표면 마감을 제공하여 2차 마감 공정을 상당히 줄이거나 없앨 수 있습니다.

3. 복잡한 부품에 대한 탁월한 효율성

단일 고정으로 선삭, 밀링, 드릴링 및 탭핑이 가능한 것은 큰 장점입니다. "원스톱(one setup)" 철학은 다음을 가능하게 합니다.
