가이드 핀은 정밀 툴링, 자동화 및 선형 가이드 시스템에서 간과되기 쉬운 구성 요소입니다. 고주기 다이 세트용 경화강, 마모 환경용 초경합금, 내식성용 크롬 도금 등 가이드 핀 재료는 모두 특정 제조 공정을 필요로 하며, 이는 궁극적으로 기계 가동 시간과 부품 품질에 영향을 미칩니다. Falcon CNC Swiss는 스위스 선반 가공을 통한 가이드 핀 제조 능력과 스위스 나사 기계 부품 제조 전문성을 결합하여 미크론 공차, 반복 가능한 경도, 미러 표면 마감을 갖춘 가이드 핀을 생산합니다.
가이드 핀은 단순히 기성품 부품이 아닙니다. 그 성능은 다이, 금형, 지그/고정구 및 선형 가이드 시스템 내에서 최종 정렬, 내마모 수명 및 위치 정밀도를 달성하는 능력과 직접적인 관련이 있습니다. 제조 불량 가이드 핀은 소착, 조기 마모, 정렬 불량 및 불량 부품을 유발할 수 있습니다. 반대로, 적절한 간극과 표면 마감으로 제조된 정밀 연삭 가이드 핀은 툴 수명을 최소 2배 이상 연장하고 유지보수 빈도를 줄여줍니다.
스위스식 자동 선반(또는 스위스 나사 기계)은 가이드 핀 제조에 최적이며 가이드 핀 제조업체의 기타 모든 사양이나 요구 사항을 충족합니다. 스위스 선반 가공은 공작물을 절삭 공구 옆에서 지지하여 편향을 방지하므로 탁월한 길이 대 직경 비율(25:1)을 구현합니다. Falcon CNC Swiss에서는 개별 프로토타입 가이드 핀부터 100% 품질 반복성을 갖춘 대량 가이드 핀 공급(500,000개 이상)까지 맞춤형 가이드 핀 공급 업체 솔루션을 제공합니다.
가이드 핀(다월 핀, 정렬 핀 또는 리더 핀이라고도 함)은 두 관련 부품 간의 선형 안내, 위치 결정 및 정렬을 생성하는 원통형 구성 요소입니다. 다이 세트, 금형 반쪽 및 고정구 플레이트에는 모두 가이드 핀이 있어 다이 세트, 금형 반쪽 또는 고정구 플레이트가 닫힐 때마다 항상 동일한 위치로 돌아가도록 보장합니다. 또한 선형 가이드 시스템에서 가이드 핀은 부싱 또는 볼 베어링과 함께 작동하여 마찰을 매우 낮게 유지하면서 움직임을 제한합니다.
가이드 핀의 주요 기능:
정렬 – 상부 및 하부 툴 플레이트 간 동심도 유지
하중 지지 – 스탬핑, 포밍 또는 사출 성형 중 측면 하중에 저항
내마모성 – 반복적인 슬라이딩 접촉을 위한 경질, 저마찰 표면 제공
위치 결정 – 공작물, 고정구 또는 자동화 엔드 이펙터 위치 지정
Falcon CNC Swiss는 산업용 가이드 핀 공장으로서 다이 세트 및 금형용 가이드 핀, 지그 및 고정구, 프레스 툴, 정밀 선형 운동에 의존하는 시스템 등 산업용 가이드로 사용되는 핀 제조를 전문으로 합니다.
"핀"이라는 용어는 많은 범주(다월 핀, 테이퍼 핀, 스프링 핀 등)를 포함하지만, 이 섹션에서는 툴링 및 선형 가이드에 사용되는 정렬 가이드 핀 및 프레스 툴 가이드 핀에 중점을 둡니다.
다음은 일반적인 가이드 핀 유형에 대한 기술적 비교입니다:
| 핀 유형 | 일반 재료 | 경도 (HRC) | 주요 용도 |
|---|---|---|---|
| 다이 세트 가이드 핀 (숄더 타입) | 경화강 (52100, SUJ2) | 58-62 HRC | 프로그레시브 스탬핑 다이 |
| 금형 가이드 핀 (스트레이트 타입) | 스테인리스강 (440C, 420) | 50-55 HRC | 사출 금형, 압축 금형 |
| 지그 및 고정구 가이드 핀 | 침탄 경화강 (8620, 20MnCr5) | 코어 58-62 HRC, 표면 60-64 | 드릴 지그, 조립 고정구 |
| 초경 가이드 핀 | 초경합금 (K10, K20) | 89-92 HRA (~70 HRC 상당) | 연마 마모, 고온 가이드 |
| 코팅 가이드 핀 | 경화강 + TiN, TiCN, CrN | 65-70 HRC (코팅 따라 다름) | 소착성 재료, 건식 작동 |
| 크롬 도금 가이드 핀 | 강 + 경질 크롬 (5-15 μm) | 65-70 HV 상당 | 부식성 환경, 장수명 선형 부싱 |
| 연삭 가이드 핀 (심리스 연삭) | 모든 경화강 | 다양함 | 최종 OD 공차 ±0.002 mm |

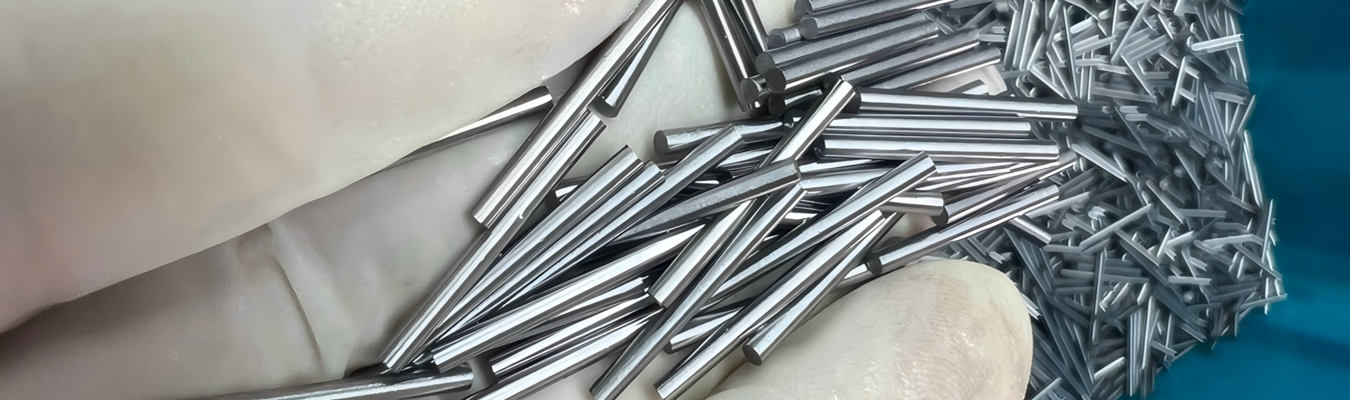

| 자동차 가이드 핀 | 침탄 경화강 또는 스테인리스 | 58-62 HRC | 조립 라인 팔레트, 엔진 고정구 로케이터 |

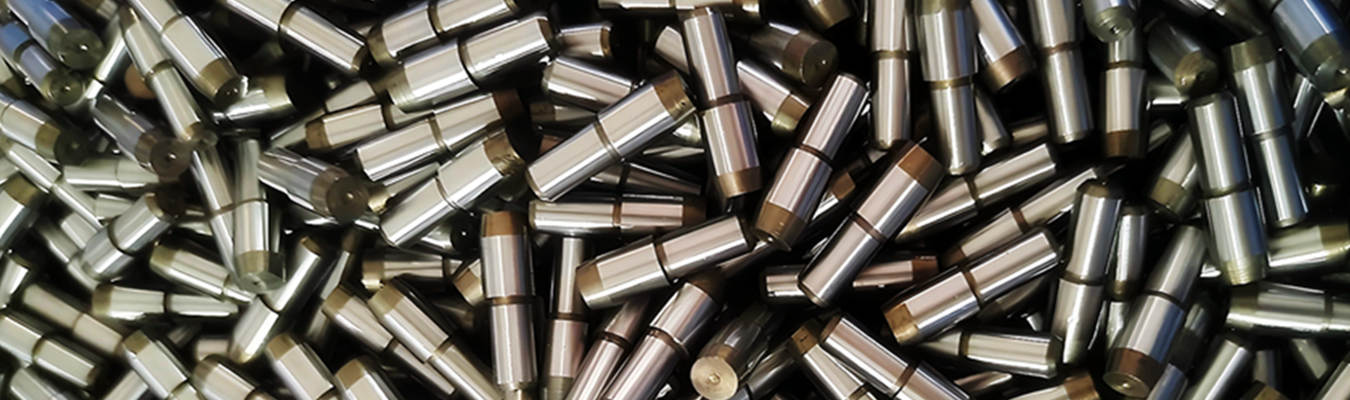

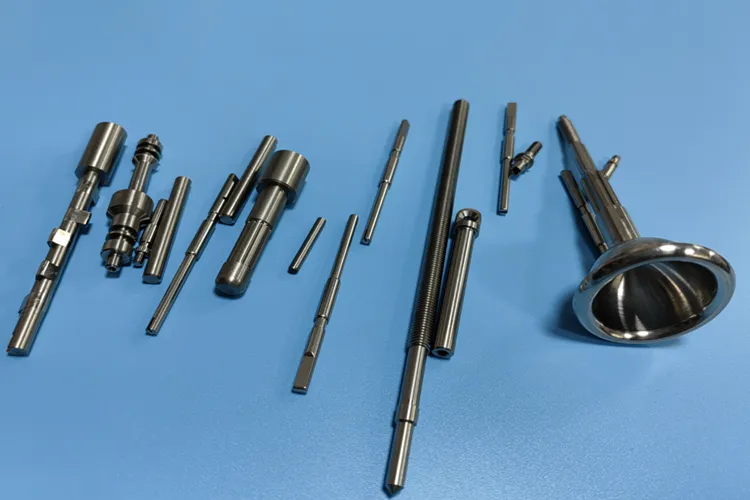

당사는 가장 엄격한 공차에서도 정밀 제조를 전문으로 하는 가이드 핀 제조업체입니다. 당사는 OEM 고객이 특정 형상을 요구하거나 언더컷, 윤활 그루브 또는 장착 나사산이 있는 가이드 핀이 필요한 경우 OEM 가이드 핀 생산을 제공합니다.
Falcon 정밀 스위스 선반 가공 부품에 대한 자세한 정보를 확인하세요.
가이드 핀을 지정할 때 엔지니어는 상호 의존적인 5가지 매개변수를 정의해야 합니다. 다음은 각각에 대한 Falcon CNC Swiss의 접근 방식입니다:
가이드 핀의 공차는 각 핀과 부싱 또는 장착 구멍 간의 끼워맞춤을 결정합니다.
가이드 핀에 대한 표준 공차 등급(JIS B 0408 또는 ISO 286 기준)은 다음과 같습니다:
m6 – 억지 끼워맞춤 (고정 플레이트에 압입)
f7 또는 g6 – 미끄럼 끼워맞춤 (가이드 핀 양쪽에 5~15 마이크로미터의 간극)
일반적으로 제조되는 대부분의 가이드 핀 직경은 1mm에서 50mm 범위이며 0.5mm 또는 1mm 단위로 증가합니다. Falcon CNC Swiss에서는 스위스 선반 가공을 통해 0.8mm에서 32mm 사이의 모든 원형 크기에 대해 맞춤형 가이드 핀을 생산할 수 있으며, ±0.003mm보다 더 엄격한 공차가 필요한 경우 스위스 선반 가공 후 심리스 연삭을 수행합니다.
경화 후 정밀 가이드 핀은 다음을 제공하기 위해 심리스 연삭됩니다:
진원도: ±0.001 mm (1 미크론)
원통도: 100 mm 길이에 대해 ±0.002 mm
표면 마감: 슬라이딩 접촉용 Ra 0.05~0.20 μm; 일반 가이드용 Ra 0.40 μm
가이드 핀의 표면 마감은 마찰에 직접적인 영향을 미치며 마모 입자 생성 및 윤활 유지 품질을 결정합니다. 고주기 다이 세트의 경우 Ra 0.10 μm 및 플래토 호닝 마감을 권장합니다.
가이드 핀의 경도는 일반적으로 로크웰 경도 척도(HRC)로 기록됩니다. 다음 예는 다이 또는 금형 부품 용도에서 가이드 핀 경도에 대한 일반 기준입니다:
전체 경화 부품 (예: 52100) HRC 58-62 사용
스테인리스강 부품 (예: 440C, 420) HRC 50-55 사용
침탄 경화 부품 (예: 8620 강) 표면 HRC 60-64, 코어 HRC 35-45 사용
초경 가이드 핀 = 70-72 HRC 상당 (매우 취성에 주의)
경화강 가이드 핀의 경우 진공 열처리를 사용하여 변형을 최소화하고 균일한 경도를 달성합니다. 스테인리스강 가이드 핀은 내식성을 위해 연삭 후 부동태화 처리됩니다.
가이드 핀과 그 결합 부싱 사이에 생성된 공간은 자유로운 움직임과 정렬 정확도 사이의 균형을 유지해야 합니다. 강철 대 강철 또는 강철 대 청동 부싱에 대한 표준 간극은 다음과 같습니다:
저속/고하중 프레스 툴: 가이드 핀 직경의 0.5% - 1.0% (양쪽)
고속 스탬핑: 강제 윤활 시 가이드 핀 직경의 0.2% - 0.4% (양쪽)
금형 가이드 핀 (사출): 가이드 핀 직경의 0.3% - 0.5%
예시: 가이드 핀 간극이 양쪽 0.03mm이면 총 0.06mm이고(20mm 핀 @ 0.3% 간극), Falcon Swiss CNC 기계는 반복 생산을 통해 이를 일관되게 달성할 수 있습니다.
올바른 기본 재료와 표면 처리를 선택하면 공구 수명이 연장되고 고착을 방지할 수 있습니다. 다음은 가장 많이 요청되는 조합입니다:
| 재료 / 코팅 | 경도 | 마찰 계수 (강 대비) | 최적 용도 |
|---|---|---|---|
| 경화강 (52100) | 60-62 HRC | 0.55 (건식), 0.12 (오일) | 고하중 다이 세트, 프레스 툴 |
| 스테인리스강 (440C) | 56-58 HRC | 0.60 (건식) | 습기나 냉각 라인에 노출되는 금형 |
| 초경 가이드 핀 | 89-92 HRA | 0.25 (건식, 초경 대비) | 연마성 슬러리, 고온 가이드 |
| TiN 코팅 | ~80 HRC 상당 | 0.35 (건식) | 알루미늄, 구리, 연강 스탬핑 |
| CrN 또는 DLC 코팅 | 70-85 HRC | 0.10-0.15 (건식) | 건식 작동, 클린룸 애
