CNC 스위스 가공이란? CNC 스위스 가공 vs 표준 CNC

부품을 구매하고 계신다면, 아마도 중요한 갈림길에 서게 되실 겁니다: 표준 CNC 대 정밀 CNC 스위스?

두 방식 모두 절삭 가공 범주에 속하지만, 작고 복잡한 부품에 대한 최종 결과는 매우 다를 수 있습니다.

잘못된 방식을 선택하면 공차를 통과하지 못하는 부품, 과도한 사이클 타임, 그리고 예산 초과라는 결과를 맞게 됩니다.

여기서는 엔지니어의 관점에서 기술적 차이, 스위스식 가공의 작동 원리, 기존 CNC 대신 스위스식을 사용해야 하는 경우, 그리고 의료 기기, 항공 우주, 전자 제품과 같은 산업에서 스위스식이 표준이 된 이유를 설명합니다. 이 글을 다 읽으시면 다음 프로젝트에서 어떤 길을 선택해야 할지 알게 되실 것입니다.

정밀 CNC 스위스 가공이란 무엇인가?

정밀 CNC 스위스 가공은 소형, 복잡, 고정밀 부품을 탁월한 효율로 생산하도록 설계된 특수 제조 공정입니다. 스위스 시계 제조업에서 시작된 이 방법은 표준 선반으로는 달성할 수 없는 공차를 가진 작고 정교한 기어와 나사를 만들기 위해 개발되었습니다.

오늘날 정밀 스위스 선반 가공은 뼈 나사부터 항공 우주 커넥터에 이르기까지 전 세계적으로 다양한 제품을 제조하는 데 사용됩니다. 핵심 원리는 동일합니다. 즉, 절삭 지점에 최대한 가깝게 재료를 지지하여 변형을 제거하는 것입니다.

작동 원리: 가이드 부싱

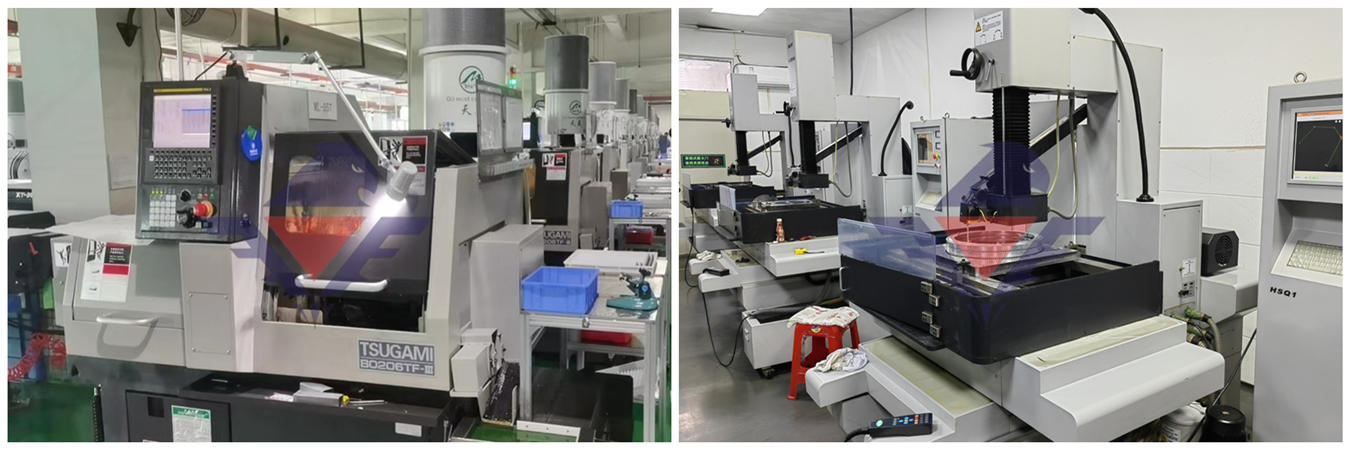

스위스 선반은 쉽게 알아볼 수 있습니다. 가이드 부싱을 찾으면 됩니다. 일반적인 CNC 선반이 척에 재료를 고정하고 필요에 따라 재료를 지지하지 않고 늘어뜨리는 반면, 스위스 기계는 바 스톡을 가이드 부싱을 통해 공급하여 절삭 공구가 맞물리는 지점에서 불과 몇 밀리미터 떨어진 곳에서 지지합니다.

• 재료 이동: 바 스톡이 회전하면서 가이드 부싱을 통해 Z축을 따라 이동합니다.

• 공구 이동: 절삭 공구는 Z축 상에서 동일한 위치를 유지하며, 필요에 따라 지지된 재료에 절삭을 수행합니다.

• 동시 작업: 스위스 기계에는 종종 여러 개의 스핀들과 공구대가 장착되어 있기 때문에, 업체들은 여러 개의 공구를 동시에 사용하여 절삭할 수 있습니다.

길고 가느다란 부품을 가공할 때 이 설정의 중요성은 아무리 강조해도 지나치지 않습니다. 이러한 원리를 활용하는 정밀 스위스 가공 공급업체를 찾고 계시다면, 공정에 대한 깊은 지식과 현대적인 장비의 결합이 가장 좋은 선택이 될 것입니다. 저희의 포괄적인 CNC 스위스 가공 서비스는 이 기술의 이점을 극대화하도록 설계되었습니다.

핵심 차이점: CNC 스위스 대 표준 CNC 가공

특정 유형의 부품에 대해 스위스 가공이 왜 타의 추종을 불허하는지 이해하려면, 기존의 CNC 선반 및 밀링 센터와 직접 비교해야 합니다.

여기 엔지니어링 트레이드오프를 살펴보겠습니다:

당사의 역량에 대해 자세히 알아보시려면 CNC 스위스 가공 서비스 페이지를 확인해 주세요.

그렇다면 CNC 기계공과 스위스 기계공의 차이점은 무엇인가요?

이것은 흔한 질문입니다. 사실, 기본적인 CNC 기계공과 비교할 때 유일한 차이점(실제로 프랑스어로는 '달콤한')은 '스위스인(남성일 가능성이 높아 무감정한 이유일 수도 있음)의 차이점은 무엇인가요?'입니다. 스위스 기계공은 똑똑한 녀석들일 수 있지만, 우리는 그걸 알고 있었죠.

그들은 초저마찰 가이드 부싱(및 나머지 회전 장치)을 설치하고 작동합니다. 주 스핀들과 부 스핀들을 동기화하고, 긴 바 소재의 이송을 제어하며, 동시 경로 상의 공구 이동을 프로그래밍합니다.

대부분의 스위스 기계는 수 시간 동안 무인으로 작동하며 기존 CNC보다 상당히 더 많은 셋업 시간이 필요하기 때문에, 스위스 기계공은 정밀 마이크로 스위스 가공 역학의 완전히 다른 계층과 함께 부품의 자동화된 핸들링 제어 및 절삭 공구 마모 예측 방법을 알고 있습니다.

작고 복잡한 부품에 정밀 스위스 가공을 선택해야 하는 이유는 무엇인가요?

엔지니어들이 "이 부품에 표준 CNC를 사용하면 안 되나요?"라고 묻는 것을 얼마나 자주 들어보셨나요? 그리고 많은 부품에 대해 답은 '그렇다'이지만, 복잡한 스위스 가공 부품의 경우 가장 좋은 답은 종종 '스위스'입니다.

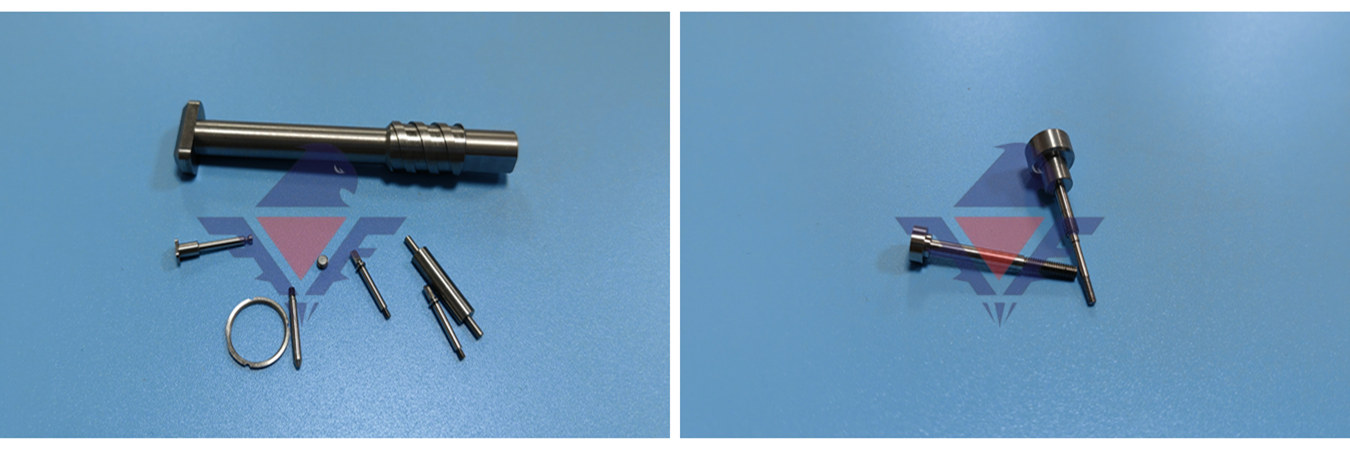

1. 정밀 스위스 가공 마이크로 부품

디자인에 연필심보다 작은 샤프트에 가로 구멍, 나사산 및 슬롯이 있습니다. 기존 선반 툴링은 그렇게 작게 절삭할 때 부품 변형을 보상하는 데 한계가 있습니다. 스위스 가공은 재료를 공구에 매우 가깝게 지지하여 정밀 마이크로 스위스 가공이 가능할 뿐만 아니라 반복성도 높아집니다.

2. 더 엄격한 공차와 완성된 부품

진동이 적을수록 표면 조도가 향상됩니다. 이는 유압 밸브, 임플란트 등과 같은 품목에서 중요합니다. 표면 거칠기는 밸브 작동뿐만 아니라 환자에게 적용될 부품의 생체 적합성 및 마모 효과에도 영향을 미칠 수 있기 때문입니다. 당사는 맞춤형 정밀 스위스 가공을 통해 표준 CNC 선반에서는 대단한 업적으로 여겨질 공차를 항상 유지합니다.

3. 취급 단계 감소, 실패 가능성 감소

완벽합니다. 이제 형상을 얻었지만, 이차 피처를 절삭하기 위해 밀링 머신으로 옮기기 위해 부품을 취급해야 합니다. 라이브 툴링과 부 스핀들이 장착된 스위스 기계는 하나의 기계 사이클에서 선삭, 밀링, 드릴링, 심지어 후면 가공까지 수행할 수 있습니다. 취급이 적을수록 인적 오류가 줄어들고, 시간이 절약됩니다.

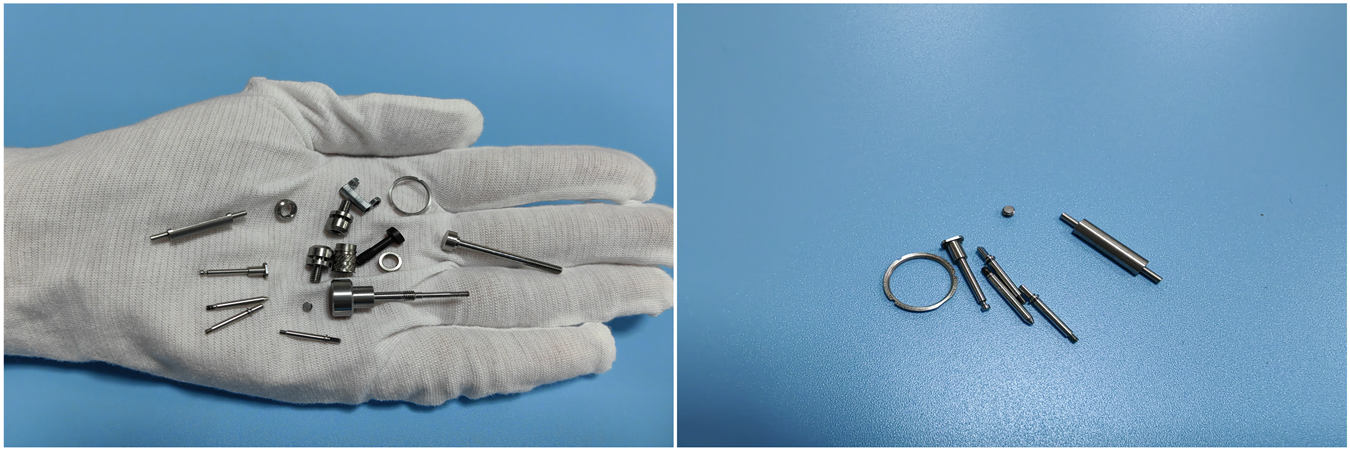

프로젝트가 정밀 소형 부품 가공에 관한 것이라면, 모든 것을 하나의 셋업에서 통합하여 수행하는 것은 큰 시간 절약(그리고 비용 절약)이 됩니다. OEM 스위스 가공 서비스 제공업체에게는 이것이 표준입니다.

4. 더 나은 재료 활용

따라서 가이드 부싱을 사용하면 더 긴 절삭 길이를 가공하고 재료를 더 효율적으로 활용할 수 있습니다. 이는 티타늄, 스테인리스 스틸 316LVM, 인코넬과 같은 까다로운 합금 재료를 작업할 때 중요합니다.

일반적인 응용 분야 및 산업

스위스 가공의 특화된 기능은 여러 민감한 산업에서 필요합니다. 인증된 스위스 가공 공급업체를 사용하면 부품이 필요한 모든 규제 및 성능 사양에 따라 생산되도록 보장할 수 있습니다.

• 의료 산업: 수술 기구, 뼈 나사, 치과 임플란트, 척추봉. 재료는 일반적으로 생체 적합하며 완전한 추적성이 보장됩니다.

• 항공 우주: 커넥터 핀, 센서 하우징, 유압 부품 및 경량 고강도 재료로 만들어진 체결구.

• 자동차: 연료 분사 장치 부품, 변속기 샤프트, 높은 내마모성과 일관된 생산이 필요한 ABS 센서 부품.

• 전자 제품: 마이크로 커넥터, 차폐 부품 및 소비자 가전 및 통신용 배터리 단자.

• 방위 및 산업: 총기 부품, 유체 동력 피팅, 특수 체결구.

이러한 민감한 분야에서는 ISO 인증 스위스 가공 업체와의 협력이 필수적입니다. ISO 9001, 항공 우주 및 AS9100, 의료 및 ISO 13485와 같은 인증은 필요한 품질 시스템과 공정 관리에 대한 헌신을 보여줍니다.

비용 고려 사항: 스위스 CNC 가공 비용은 얼마인가요?

우리가 자주 직면하는 장애물은 비용입니다. 네, 스위스 기계는 일반적으로 표준 CNC보다 시간당 요금이 높지만, 그것이 전부는 아닙니다. 단순히 기계 시간당 요금을 기준으로 비용을 평가하는 것은 불완전합니다. 여러분이 알고 싶은 것은 부품당 총 비용입니다.

맞춤형 스위스 가공 공급업체 서비스의 가격은 다음에 의해 영향을 받습니다:

• 부품 복잡성: 더 많은 작업과 더 엄격한 공차는 더 긴 사이클 타임을 요구하지만,
