Falcon CNC Swiss는 맞춤형 방열판 제조 분야의 선도적인 전문 기업으로, 대량 방열판 가공을 통한 정밀 열 솔루션을 전문으로 합니다. 당사는 전자, 컴퓨팅 및 자동차 응용 분야를 위한 복잡한 핀 디자인의 고성능 맞춤형 알루미늄 방열판과 구리 방열판을 제조합니다. 당사의 방열판 제조 우수성은 가장 까다로운 프로젝트의 열 관리 요구 사항을 해결합니다.

문의하기 



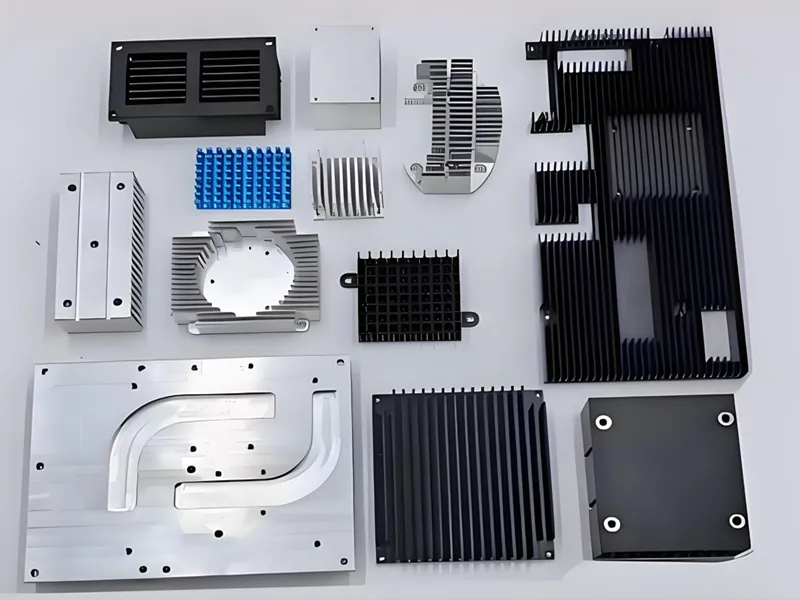

당사의 맞춤형 방열판 제조 능력

우리는 첨단 다축 CNC 기술과 툴링을 사용하여 다음과 같은 문제를 해결합니다.맞춤형 방열판 제작:

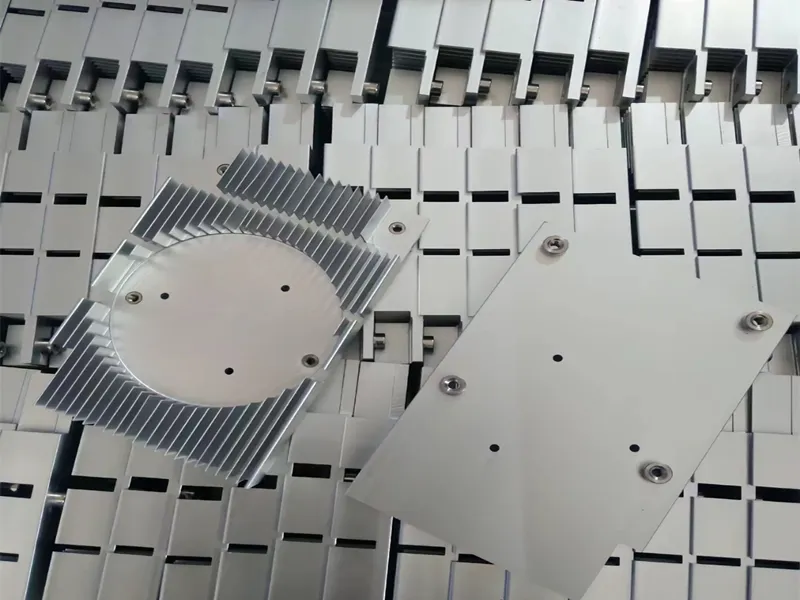

박형 핀 가공: 두께 0.5mm, 종횡비 최대 15:1의 핀을 정밀 가공
고속 생산: 최적화된 툴 경로와 가공 기술로 인한 짧은 사이클 타임
복잡한 형상: 맞춤형 핀핀, 직선 핀, 엇갈린 핀 디자인
표면 품질: 열 인터페이스 최적화를 위한 우수한 표면 마감

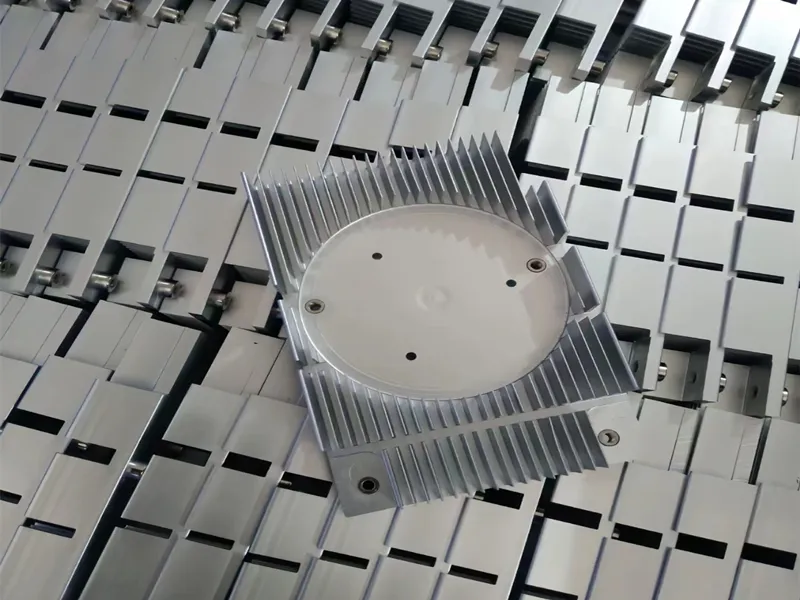

당사의 CNC 가공 방열판은 완벽한 치수 정확도로 우수한 열 성능을 제공하여 조립 요구 사항을 충족합니다.

당사의 맞춤형 방열판 제조 솔루션 장점

선도적인맞춤형 방열판 제조업체로서, 우리는 모든 제조 공정에 대한 권장 사항을 제시할 것입니다. 당사의 CNC 가공 방열판은 더 까다로운 애플리케이션에 최고의 성능을 제공합니다:

재료 특성:

당사는 다이캐스트 A380(96 W/mK)에 비해 열 및 기계적 특성이 훨씬 우수한 6061-T6 알루미늄(167 W/mK)을 제공합니다. 최대 성능을 위해 구리 C11000(≥380 W/mK)도 제공합니다.
정밀도 최적화:

핀 두께와 관련하여 당사는 15:1의 종횡비로 0.5mm를 구현할 수 있으며, 이는 다이캐스트 알루미늄이나 압출이 허용하는 것보다 더 넓은 방열 면적을 제공합니다.
통합 제조:

당사는 단일 공정으로 통합 장착 기능과 맞춤형 형상의 방열판을 제조할 수 있어 2차 제조가 필요하지 않습니다.
속도와 유연성:

프로토타입에서 대량 생산까지 며칠 만에 가능하며, 금형 비용이 들지 않아 더 빠른 설계 변경과 시장 대응이 가능합니다.

대량 생산으로 인해 다이캐스팅이나 압출을 선호하는 경우, 당사는 신뢰할 수 있는 제조 파트너를 관리하고 단일 지점 품질 관리를 계속 제공할 것입니다. 애플리케이션을 안내할 프로세스를 찾고 계시다면, 당사 엔지니어와 [무료 설계 상담을 위해 문의하십시오.]하십시오.

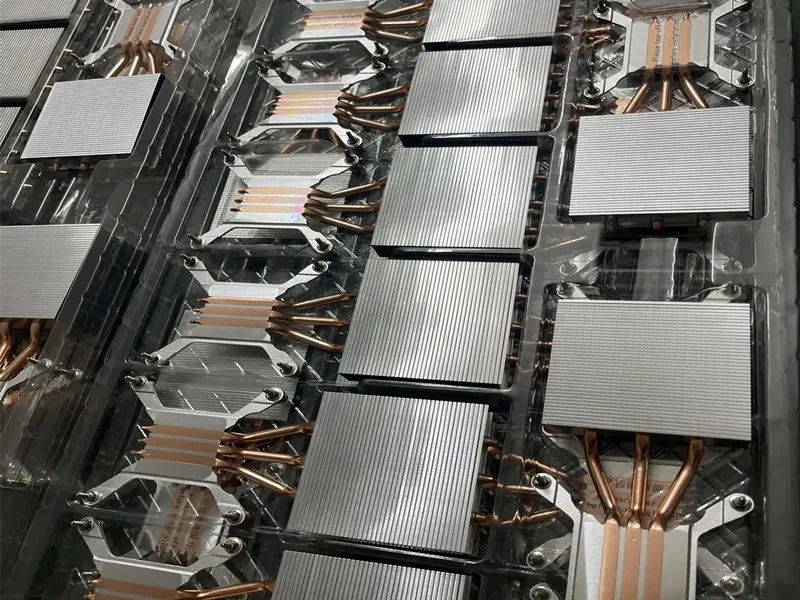

맞춤형 알루미늄 및 구리 방열판의 고성능

Falcon CNC Swiss에서는 성능 사양, 볼륨 요구 사항 및 예산 고려 사항에 맞는 포괄적인 열 관리 솔루션을 제공합니다. 당사의 주력 분야는 정밀 부품의 대량 CNC 가공이지만,맞춤형 알루미늄 및 구리 방열판특정 애플리케이션에서는 더 적합할 수 있는 다른 제조 공정이 있다는 점을 인지하고 있습니다.

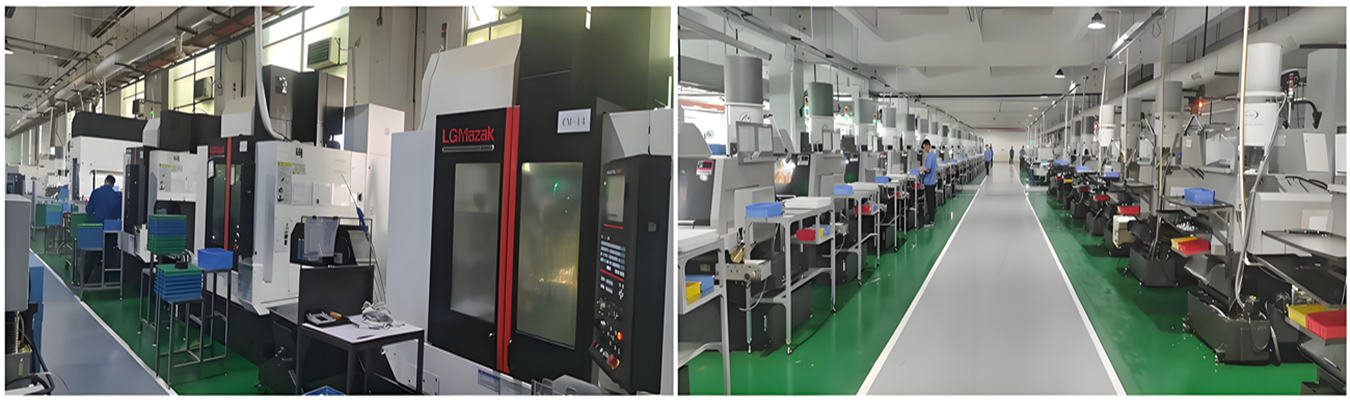

정밀 CNC 가공 전자 부품용 맞춤형 방열판 제조업체

다음에서는 제조 공정을 비교하여 자세히 설명했습니다. Falcon CNC Swiss에서 가장 가치 있는 솔루션을 선택하세요:

파라미터	CNC 가공 방열판	다이캐스트 방열판	압출 방열판
공정	고체 빌렛에서 컴퓨터 제어 밀링	용융 금속을 고압으로 강철 금형에 주입	가열된 알루미늄을 성형 다이를 통해 밀어내어 연속 프로파일 생성
재료	맞춤형 알루미늄 방열판 6061-T6, 6063-T5, 7075-T6	알루미늄 A380, ADC12	알루미늄 6063-T5(가장 일반적), 6061-T6
	맞춤형 구리 방열판	아연 합금 ZA-8
	C11000(≥99.9% Cu)
열 성능	우수	Good	매우 우수
열 성능	기공 없음, 최적 밀도, 정밀 핀 형상으로 표면적 최대화	일부 기공으로 인해 유효 전도도가 감소할 수 있음	일관된 입자 구조, 압출 방향으로 우수한 전도성
설계 유연성	가장 높음	High	제한적
설계 유연성	무제한 복잡성: 모든 형상, 얇은 핀, 맞춤형 베이스 높이, 통합 기능	복잡한 3D 형상, 로고, 장착 기능 가능	일정한 단면만 가능, 다이 설계 기능에 제한됨
표면 마감	우수	Good	Good
표면 마감	기계 가공된 표면으로 조립 또는 아노다이징 준비 완료	중요 표면에 대해 2차 가공이 필요할 수 있음	일반적으로 압출 상태에서 양호하며, 가공 또는 아노다이징 가능
금형 비용	None	High	보통
금형 비용	맞춤형 금형 불필요, 프로토타입 및 설계 변경에 이상적	강철 금형에 상당한 투자 필요	맞춤형 압출 다이 필요, 주조 금형보다 저렴
생산 볼륨	프로토타입부터 대량 생산까지	매우 높은 볼륨	중간에서 높은 볼륨
생산 볼륨	복잡한 설계의 대량 방열판 생산에 이상적	매우 대량 생산(50,000개 이상)에서만 경제적	표준 프로파일의 장기 생산에 비용 효율적
비용 구조	개당 단가 높음, 금형 투자 불필요	개당 단가 매우 낮음, 초기 금형 투자 높음	개당 단가 낮음, 금형 투자 보통
주요 장점	• 최적의 열 성능을 위한 설계 자유도	• 매우 높은 볼륨에서 개당 최저 비용	• 우수한 비용 대비 성능 비율
	• 금형 비용 없이 신속한 프로토타이핑	• 단일 공정으로 복잡한 3D 형상	• 우수한 열 성능
	• 정밀 가공 기능과 엄격한 공차	• 우수한 치수 일관성	• 연속 길이 사용 가능
	• 완전 밀도의 우수한 재료 특성	• 높은 생산 속도	• 일관된 단면 품질
이상적인 적용 분야	• 고성능 컴퓨팅	• 소비자 가전	• LED 조명 시스템
	• 항공우주 및 방위 시스템	• 자동차 부품	• 전원 공급 장치
	• 통신 장비	• LED 조명 하우징	• 산업 장비
	• 의료 기기	• 대량 상업용 제품	• 열교환기 시스템
	• 소량 특수 애플리케이션		• 표준 프로파일 요구 사항

 

팔콘이 방열판 공급업체로 선택되어야 하는 이유?

열 엔지니어링 전문성:당사는 열 전달 원리를 이해하고 있으며, 최적의 성능을 위한 맞춤형 방열판 설계 최적화를 제공합니다.
대량 생산:자동화된 제조 셀을 통해대량 방열판 생산일관된 품질로
전체 제조 서비스:재료 선택, CAD,정밀 가공, 다이캐스팅 및 압출 솔루션, 디버링 및 마감 처리(알루미늄의 경우 아노다이징, 구리의 경우 부동태 처리 등)를 포함한
를 사용하여 생산 로트 전반에 걸쳐 치수 정확도와 열 성능의 일관성을 보장할 수 있습니다.당사는품질 보증:통계적 공정 관리(SPC)
제조 용이성을 위한 설계:당사의 엔지니어는 무료DFM분석을 제공하여 성능과 비용 효율성을 위해 방열판 설계의 모든 측면을 최적화합니다.
