산업용 드론 기술의 급속한 채택은 농업에서 국방에 이르기까지 모든 산업 분야에 영향을 미치고 있습니다. 그러나 모든 민첩하고 견고하며 뛰어난 성능의 드론(UAV) 뒤에는 완벽하게 제조된 부품들의 기반이 자리 잡고 있습니다. 프로토타입과 대량 생산을 목표로 하는 견고하고 신뢰할 수 있는 산업용 UAV의 차이는 제조 용이성 설계(DFM) 원칙과 전문 드론 부품 제조업체와의 협력에 달려 있습니다. 이 논의에서는 최고의 설계자, 고급 가공 기술 및 검증된 역량이 어떻게 차세대 UAV를 창조하는지 살펴보겠습니다.
제조 용이성 설계(DFM)는 제품을 제조하기 더 어렵게 만드는 방식으로 설계하는 엔지니어링 관행입니다. 성능이 가장 중요한 드론 애플리케이션의 경우, DFM은 비용 절감 장치일 뿐만 아니라 성능 향상 장치 역할을 합니다. Falcon CNC Swiss와 같은 유능한 드론 부품 제조업체는 설계 초기 단계부터 엔지니어링 팀과 협력하여 DFM 원칙을 구현합니다:
소재 선정: 강도, 무게 및 가공성을 고려한 최적의 소재를 추천할 수 있습니다. 예를 들어, 가공이 어려운 티타늄 합금에서 고강도 7075 알루미늄으로 일부 비핵심 구조 부품을 전환하면 UAV의 성능에 영향을 주지 않으면서 비용과 리드 타임을 실질적으로 줄일 수 있습니다.
설계의 단순화: 복잡한 단일 부품은 거의 항상 더 단순하고, 제조가 용이하며, 교체 및 유지보수가 쉬운 다중 부품 어셈블리로 재설계될 수 있으며, 이로 인해 단순한 3축 가공으로 충분한 경우 복잡한(그리고 비용이 많이 드는) 5축 가공을 피할 수 있습니다.
기능의 표준화: 구멍, 반경 및 나사산에 표준 공구 크기를 사용함으로써 맞춤 공구의 필요성이 제거되고, 생산 비용이 절감되며 제조 속도가 현저히 향상됩니다.
공정에 맞춘 설계: CNC 가공 및 스위스 선반의 한계와 장점을 이해함으로써, 완제품의 품질과 수율을 향상시킬 수 있는 약간의 드래프트나 벽 두께와 같은 설계 수정을 추천할 수 있습니다.
DFM을 고려함으로써 최종 설계는 단순한 혁신이 아닌 효율성을 위해 생산될 수 있습니다.
UAV용 산업 생산 부품의 제조는 취미 수준의 제조와 전문적이고 신뢰할 수 있는 제조를 구분 짓는 독특한 문제들을 제시합니다.
강도 대 무게 비율의 필수 요건: UAV에서는 모든 그램이 중요합니다. 진동, 충격 및 탑재 하중의 응력을 견딜 수 있도록 구조적 강도가 뛰어나면서도 매우 가벼운 부품을 제조하는 것이 기본적인 어려움입니다. 제조된 부품의 구조를 손상시키지 않으면서 불필요한 미세한 재료까지 제거할 수 있는 능력은 소재에 대한 광범위한 지식과 집중적인 가공 능력을 필요로 합니다.
형상 및 공차의 복잡성: UAV 부품은 일반적으로 모터 마운트, 암 브래킷 및 비행 제어 시스템 하우징과 같이 얇은 벽과 내부 채널을 가진 매우 복잡한 형상을 가져야 합니다. 이로 인해 접근이 어렵고 가공이 불가능해지며, 적절한 정렬, 진동 감쇠 및 최종 비행 안정성을 위해 종종 ±0.025mm 이하의 공차를 유지해야 합니다.
소재에 대한 지식: 드론은 경량 알루미늄 및 티타늄부터 고급 복합 재료 및 엔지니어링 플라스틱에 이르기까지 다양한 소재를 사용합니다. 숙련된 드론 부품 제조업체는 이러한 다양한 소재의 가공에 완전히 능숙해야 하며, 변형, 박리 또는 공구 마모 현상을 방지하기 위해 절단 또는 성형 과정에서 각 소재가 어떻게 작용하는지 이해해야 합니다.
대량 생산 확장성 및 일관성: 10대에 대해 작동하는 설계는 10,000대를 제작할 때도 동일하게 작동해야 합니다. 대규모 생산에서 품질, 크기 및 성능의 일관성은 효과적인 품질 관리 시스템과 자동화된 운영을 통해 해결해야 하는 중요한 과제입니다.
환경적 내구성: 산업용 드론은 해양 작업의 염수 부식, 지도 제작 작업의 극한 온도 변화, 자외선에 대한 지속적인 노출과 같은 가혹한 환경에서 작동합니다. 부품은 이러한 환경을 위해 제작되고 일반적으로 처리(예: 아노다이징, 패시베이션)되어 내구성을 가져야 합니다.
고객의 시급한 요구사항: 고고도 지형 정찰용으로 개발된 UAV를 위해, 현재 사용 중인 OEM 부품보다 훨씬 가볍고 진동 허용 오차가 더 커서 민감한 LiDAR 장비를 보호할 수 있는 모터를 찾는 프로젝트가 있었습니다.
문제점: 기존 알루미늄 마운팅 장치가 고조파 진동을 발생시켜 센서 데이터를 손상시키고 있었습니다. 프로젝트의 목표는 이종 감쇠를 활용하여 부품 무게를 30% 줄이는 것이었습니다.
설계 및 DFM 검토: 야금 전문가는 뛰어난 감쇠 용량과 알루미늄 대비 감소된 무게를 위해 마그네슘 합금(AZ31B) 사용을 추천했습니다. 또한 마운트는 무게를 더 줄이기 위해 비중요 응력 영역에 격자 구조를 포함하도록 재설계되었습니다.
정밀 가공: 어려운 형상은 당사의 5축 CNC 밀링에서 마그네슘 소재를 고형 가공하여 얻었습니다. 이를 위해서는 가공 중 발화 위험이 있는 마그네슘 가공을 용이하게 하기 위해 특수 공구와 절삭유를 사용해야 했으며, 이는 당사의 야금 처리 기술을 입증하는 것입니다.
품질 검사: 모든 알루미늄 마운팅 장치는 가공 후 CMM에서 100% 검사되어 모터 회전을 위한 보어 정렬 및 마운팅 홀이 보장되었습니다. 또한 동적 밸런스를 확인하여 진동 특성 하에서 부품의 성능을 검증했습니다.
효과: 새로운 맞춤형 모터 마운팅 장치는 35%의 무게 감소를 달성했으며 유해한 진동의 90%를 제거했습니다. 이는 드론의 비행 시간을 12% 증가시켰고, 측량 수행 중 데이터 수신의 최대 정확도를 보장하여 고객이 설정한 높은 성능 기준을 충족시켰습니다.
맞춤형 드론 부품 제조업체로서 Falcon CNC Swiss는 UAV 구성 요소 비즈니스에서 가장 까다로운 작업을 수행할 수 있는 장비를 갖추고 있습니다. 당사의 역량은 이 분야에서 요구되는 첨단 기술, 극한의 품질 및 세부 사항에 적합합니다.
CNC 스위스 터닝: 프로펠러, 허브 인서트, 커넥터 핀, 고정밀 동심도 체결구와 같은 고부피, 복잡한 회전 부품에 이상적입니다.

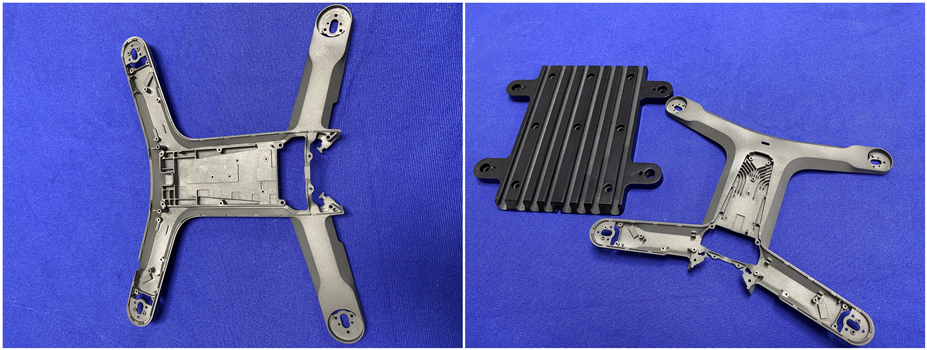

5축 CNC 밀링 작업: 마운팅 브래킷, 카메라 짐벌, 구조 장치와 같은 복잡한 형상을 단일 셋업으로 가공하여 최대 정확도를 제공하고 셋업 시간을 단축합니다.
야금 처리 역량: UAV 사용에 적응하기 위해 광범위한 소재를 작업합니다:
경량 금속: 알루미늄 6061, 7075, 티타늄(Grade 2, 5), 마그네슘 합금.
첨단 플라스틱: PEEK, UHMW-PE, 델린, 나일론.
복합 재료: 특수 목적으로 사용되는 플레이트 또는 시트 복합 재료.
후가공 서비스: 가공 후 완전한 서비스 제공—디버링 및 완전한 후가공 공정 수행, 열처리, (강도 증가를 위해) 표면 처리, 예: Type II, III 아노다이징, 니켈 도금, 보호 및 미적 목적의 파우더 코팅.
확고한 품질 관리: 품질에 대한 당사의 헌신은 철통같습니다. 당사는 3차원 측정기(CMM), 광학 비교기 및 표면 조도 측정기를 사용하여 모든 정밀 드론 부품 로트가 가장 엄격한 사양을 준수하는지 확인합니다.
산업용 드론의 신뢰성은 이를 위해 제조된 부품의 품질에 달려 있습니다. 정밀 부품이 다양한 분야에서 성공을 가능하게 하는 방법은 다음과 같습니다:
농업 분야: 작물 살포 및 모니터링용 드론은 부식(화학물질로 인한)을 견딜 수 있고 적절한 구조를 가진 부품이 필요합니다. 노즐 및 유체 시스템용 완벽한 부품이 필수적입니다.
수색 및 구조(SAR) 분야: 생사가 걸린 상황에서는 항상 신뢰성이 필수 요소입니다. 열화상 카메라와 통신 중계기를 탑재하기 위해 드론의 강력하고 가벼운 구조가 절대적으로 필요하며, 이는 종종 기상 조건에 의해 방해를 받습니다.
인프라 검사 분야: 전력선, 교량 및 풍력 터빈 검사에 사용되는 드론은 진동 테스트를 거쳤고 극도로 엄격한 공차로 가공된 카메라 짐벌이 필요합니다. 그렇지 않으면 흔들림 없는 이미지를 얻을 수 없습니다.
국방 및 보안 분야: 내구성, 신호 무결성(차폐 인클로저용) 및 극한 조건에서의 성능에 대한 요구 사항은 가장 높은 수준이며, 드론 부품 제조업체의 한계 시험을 최대한 요구합니다.
배송 및 물류 분야: 배송 드론의 경우, 가장 신뢰할 수 있는 통신 및 배송 시스템이 필요하며, 이는 최대의 중량 운반 능력과 안정적인 배송을 달성하기 위한 수단입니다.
산업용 드론의 가능성은 무궁무진하지만, 이는 정밀 엔지니어링과 정밀 제조의 복잡한 개념에 크게 의존합니다. 훌륭한 설계에서 시장을 선도하는 제품으로의 발전 가능성은 뛰어난 기술 능력, 최고의 장비 및 DF
