RF 커넥터용 스위스 가공: 신호 무결성, 차폐 성능 및 고주파 정밀도

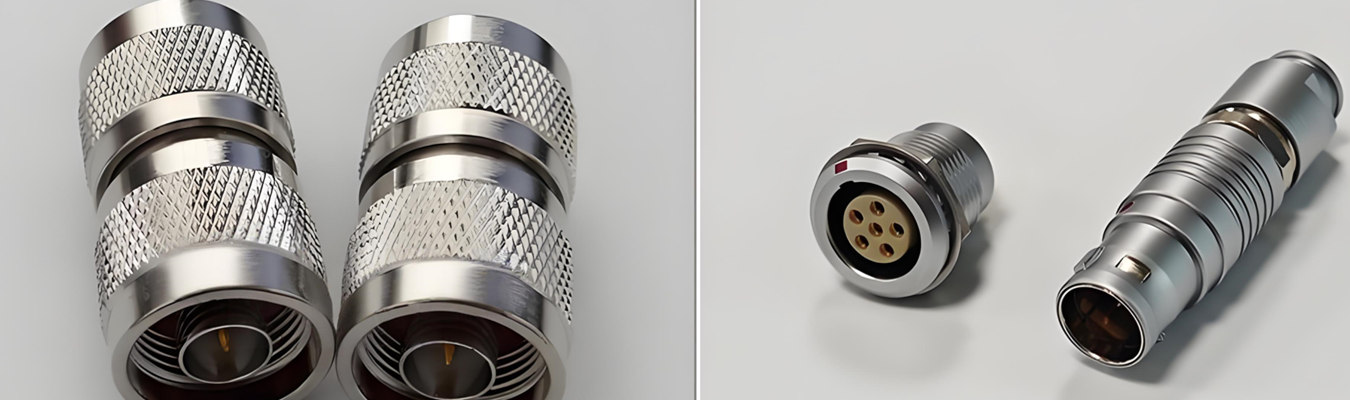

동축 케이블, 안테나 및 고주파 회로는 모두 RF 커넥터를 통해 연결되며, 생산 방식(형상, 표면 마감 또는 사용 재료의 일관성)에 변화가 있으면 RF 신호 품질에 부정적인 영향을 미칠 뿐만 아니라 삽입 손실을 증가시키고 차폐 성능을 저하시킵니다. RF 커넥터 제조업체로서 Falcon CNC Swiss는 스위스식 나사 가공을 사용하여 정밀 가공된 RF 커넥터(핀 커넥터, 하우징, 쉘 및 유전체 인서트 포함)를 생산하며, 해당 RF 커넥터를 통해 반사 손실을 유지하고 (DC ~ 밀리미터파 대역) EMI 누출을 최소화합니다.

서문: 스위스식 가공이 고성능 RF 커넥터를 정의하는 이유

RF 커넥터의 세계에서는 주파수(GHz 대역)를 다룰 때 모든 미크론이 절대적으로 중요합니다. RF 커넥터 접촉 핀이 잘못 가공되면 임피던스 불연속이 발생합니다. RF 커넥터 하우징의 벽 두께가 일정하지 않으면 방사가 발생합니다. RF 동축 커넥터를 사용할 때 엔지니어들은 매우 엄격한 VSWR(전압 정재파비) 및 PIM(수동 상호 변조) 사양을 충족하는 커넥터를 찾고 있습니다.

스위스식 자동 선반(나사 가공기라고도 함)은 공작물의 변형을 제거하고, 서브 미크론보다 우수한 표면 마감을 생성하며, 0.005mm 동심도를 유지할 수 있기 때문에 RF 부품을 정밀 가공하는 데 완벽한 능력을 갖추고 있습니다. Falcon CNC Swiss에서는 12년 이상의 업계 경험과 ISO 9001:2015 인증을 결합하여 RF 커넥터 제조업체에 맞춤형 RF 커넥터 제조 작업(프로토타입부터 대량 생산 RF 커넥터 제조사까지)을 제공합니다.

1. RF 커넥터란 무엇인가?

RF 커넥터(Radio Frequency Connector)는 모든 작동 주파수에서 제어된 임피던스(일반적으로 50Ω 또는 75Ω)를 유지하면서 무선 주파수에서 사용되는 동축 케이블이나 전송선 사이에 전기 기계적 연결을 제공합니다. RF 애플리케이션에서는 반사 최소화, 누출 최소화 및 손실 최소화를 통해 신호를 보존해야 하는 반면, 저주파 커넥터는 이러한 고려 없이 자주 사용됩니다.

RF 커넥터의 일반적인 패밀리로는 SMA, BNC, TNC, N-타입, MCX, MMCX 및 2.92mm(K-커넥터)가 있습니다. 각 패밀리는 MIL-PRF-39012 및 IEC 61169에 의해 각 RF 커넥터 패밀리의 기계적 및 전기적 특성에 대한 특정 표준으로 확립되었습니다.

RF 안테나 커넥터는 안테나를 송신기, 수신기 및 트랜시버에 기계적으로 부착하는 RF 커넥터입니다. 예를 들어 SMA 커넥터를 사용하는 Wi-Fi 라우터 안테나 포트와 N-타입 커넥터를 사용하는 셀룰러 기지국 안테나 연결이 있습니다. 정밀도에 대한 동일한 고려 사항인 낮은 삽입 손실, 높은 재현성 및 방수 기능이 RF 커넥터를 실외에서 사용할 때 적용됩니다.

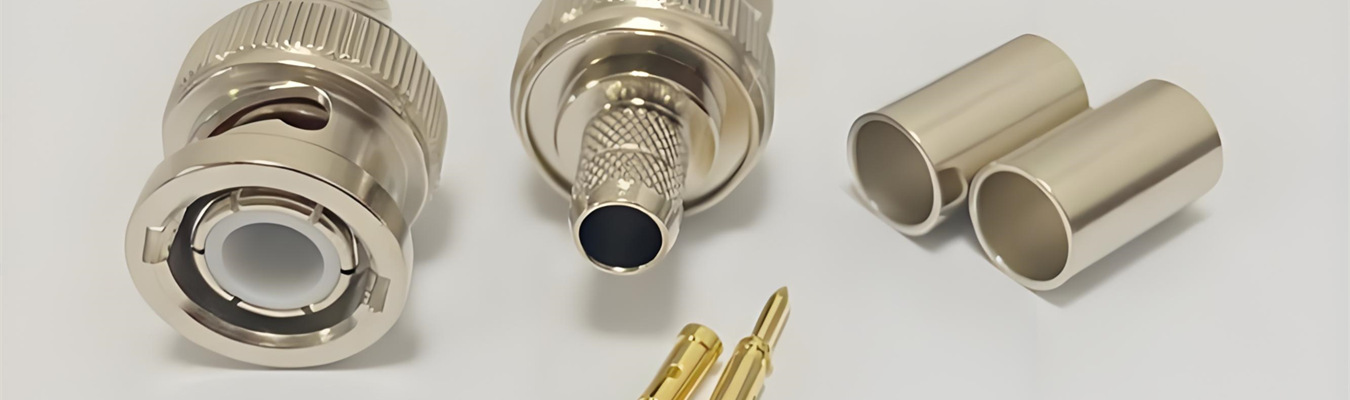

2. 주요 RF 커넥터 부품 – 핀, 하우징, 유전체 인서트 및 쉘

완전한 RF 커넥터는 여러 개의 정밀 가공 및 성형 부품으로 구성됩니다.

다음은 RF 커넥터 부품 제조업체가 엄격한 공차로 생산해야 하는 중요한 부품에 대한 분석입니다.

전담 RF 커넥터 부품 제조업체로서 Falcon CNC Swiss는 모든 금속 부품을 봉재에서 가공한 다음 사내 또는 협력사 도금을 조정하고 플라스틱 유전체 인서트와 함께 최종 조립을 위해 부품을 고객에게 전달합니다.

3. 고주파 RF 커넥터 부품용 재료 및 도금

전기적 성능과 환경 내구성은 재료 선택에 크게 좌우됩니다. 다음은 저손실 RF 커넥터 재료 및 도금에 대한 표준 선택 사항입니다.

3.1 RF 커넥터 가공용 기본 금속

• 베릴륨 구리 (C17200) – 우수한 스프링력, 피로 저항성 및 전도성(22% IACS)으로 인해 베릴륨 구리 RF 접점의 표준입니다. 센터 핀, 슬롯형 접점 및 접지 핑거에 사용됩니다. 전기 전도성을 유지하면서 38-42 HRC의 경도로 열처리됩니다.

• 황동 (C36000) – 하우징, 너트 및 비스프링 부품에 비용 효율적입니다. 도금이 쉽고 가공성이 좋습니다. 전도성 ~28% IACS.

• 스테인리스강 (303, 304) – 높은 기계적 강도, 내식성 및 부동태화가 필요한 스테인리스강 RF 부품용. 실외 RF 커넥터 또는 해양용 커플링 너트 및 쉘에 사용됩니다.

• 텔루륨 구리 (C14500) – 높은 전도성(90% IACS) 및 우수한 가공성. 스프링력이 중요하지 않은 저손실 센터 핀에 사용됩니다.

3.2 신호 무결성 및 차폐를 위한 도금 옵션

항공우주, 의료 및 테스트 장비와 같은 높은 신뢰성이 요구되는 애플리케이션에서는 금도금 RF 커넥터 부품이 선호됩니다. 하드 골드(두께 0.5-2.5um)가 니켈 위에 도금되며 우수한 산화 저항성, 낮은 접촉 저항 및 긴 결합 수명(500회 이상)을 제공합니다.

다른 도금 옵션도 가능합니다:

• 은 — 높은 전도성을 가지지만 변색됩니다. 주로 고출력 RF 커넥터(방송)에 사용됩니다.

• 니켈 — 외부 케이스 및 쉘에 사용됩니다. 우수한 내식성과 적당한 비용을 제공합니다.

• 부동태화 — 스테인리스강 부품에서 유리 철을 제거하고 내식성을 향상시킵니다.

최적의 차폐 성능을 위해서는 외부 쉘에서 케이블 편조선까지 연속적인 전도 경로가 필요합니다. 당사의 RF 커넥터 쉘 공장 표준은 날카로운 내부 코너 반경과 균일한 벽 두께를 유지하여 EM 누출을 최소화합니다.

4. 신호 무결성 및 차폐 – 엔지니어의 관점

RF 신호 무결성에 직접적인 영향을 미치는 세 가지 가공 부품 특성:

• 센터 핀의 동심도: 센터 핀 끝에서 유전체로 지지되는 핀 직경까지의 공차는 ≤ 0.01mm TIR이어야 합니다. 중심에서 벗어난 핀은 임피던스 불일치를 유발합니다.

• 결합 인터페이스의 표면 마감: 완성된 결합 표면은 ≤ 0.2 Ra μm의 마감을 가져야 하며, ≤ 0.1 Ra μm의 마감 옵션이 있습니다. 이는 접촉 저항과 매끄럽지 않은 표면과 관련된 PIM을 줄입니다.

• 장착 커플링의 나사 품질: 느슨한 장착 나사는 나사 맞춤 불량으로 인해 간헐적인 접지 연결을 생성합니다. 나사는 2A/2B 등급으로 제조되며 go/no-go 게이지 검사 프로세스를 거칩니다.

또한 차폐 성능은 외부 차폐 케이싱의 내경 마감에 따라 달라집니다. 버(burr)나 불규칙성은 필드 왜곡을 발생시킵니다. 스위스식 기계는 자동 디버링되는 날카로운 모서리를 가진 쾌삭 황동 및 스테인리스강 외부 쉘을 생성합니다.

RF 커넥터 부품에 대한 엔지니어링 검토

새로운 RF 동축 커넥터 제조업체 시리즈를 설계 중이신가요? 2D/3D CAD를 보내주십시오. 당사의 RF 가공 전문가가 재료 권장 사항, 도금 옵션 및 임피던스 중요 치수 콜아웃을 포함한 DFM 보고서를 제공합니다.

무료 DFM 분석 요청하기 →

5. RF 부품용 스위스식 가공 vs. 스탬핑 및 냉간 압조

많은 대량 생산 RF 커넥터 제조사는 단순 접점에 프로그레시브 스탬핑을, 핀에 냉간 압조를 사용합니다. 그러나 스위스 CNC 가공은 복잡한 정밀 RF 부품에 대해 뚜렷한 이점을 제공합니다:

높은 신뢰성이 요구되는(의료, 레이더, 5G 인프라) 맞춤형 RF 커넥터 제조
