스위스식 초소형 샤프트 가공: 의료, 로봇공학 및 전자 응용 분야를 위한 마이크로 정밀 선삭

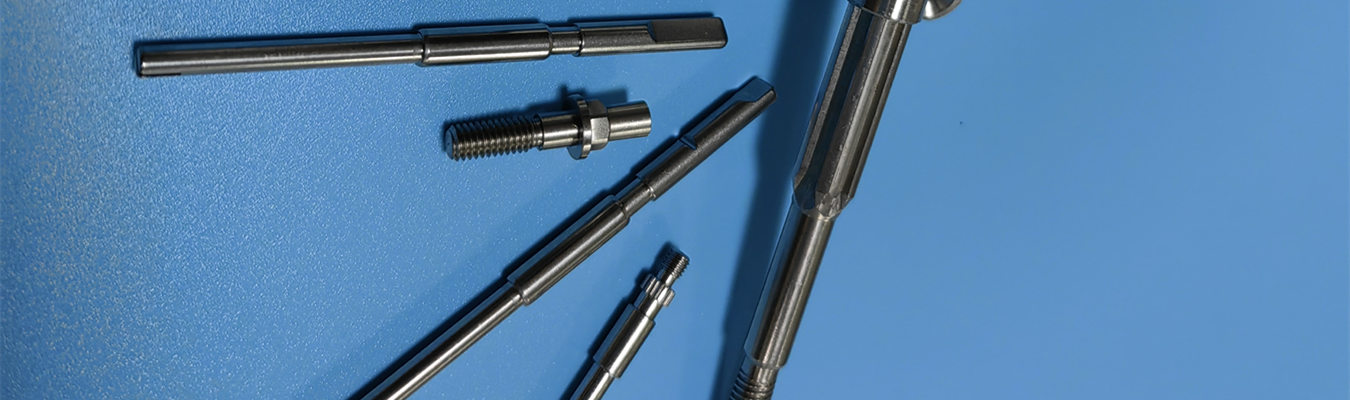

마이크로 샤프트는 고정밀 동작 메커니즘의 기본 구성 요소로, 다양한 응용 분야에 사용됩니다. 수술 로봇의 소형 모터 샤프트나 드론 모터의 미세 샤프트는 60,000 RPM으로 회전할 수 있습니다. 의료 기기용 스테인리스 스틸 미니 샤프트, 고마모 환경용 텅스텐 카바이드 미니 샤프트, 또는 광학 정렬을 위해 엄격한 공차로 제조된 미니 샤프트가 필요한 경우, 그 제조 방식은 성능에 영향을 미칩니다. Falcon CNC Swiss는 엄격한 공차, 거울 마감을 갖춘 맞춤형 미니 샤프트를 제조하며, 스위스 선반 가공과 스크류 머신 제품 지식의 결합을 통해 완전한 재료 유연성을 제공합니다.

소개: 스위스 선반 가공이 고급 미니 샤프트 생산의 표준인 이유

미니 샤프트는 단순히 대형 샤프트의 소형 버전이 아니라, 토크를 전달하고, 회전 부품을 지지하며, 하중 하에서 동심을 유지하고, 최소한의 공간을 차지하면서 수천 또는 수백만 사이클을 견딜 수 있는 정밀 부품입니다. 따라서 미니 샤프트가 제대로 제조되지 않으면 진동을 유발하고, 베어링의 조기 고장을 초래하며, 정렬 불량과 폐기를 유발할 수 있습니다. 반대로, 미니 샤프트가 최적의 경도, 표면 마감 및 기하학적 정밀도를 달성하기 위해 정밀 연삭 공정을 사용하여 제조되면 일반적으로 장비 수명이 두 배로 늘어나고 시스템 성능이 향상됩니다.

스위스식 자동 선반(때때로 스위스 스크류 머신 또는 스위스 터닝 센터라고도 함)은 일반적으로 미니 샤프트 제조에 필요한 유형의 미니 샤프트를 생산하는 데 '최고 표준'으로 간주됩니다. 스위스 선반 가공은 전통적인 CNC 가공과 다른데, 스위스 선반 가공 공정은 가이드 부싱을 사용하여 절삭 공구 바로 옆에서 공작물을 지지하기 때문입니다. 이렇게 함으로써 가공 중 공작물이 받는 변형량이 최소화되어 극한의 길이 대 직경 비율(종종 20:1 이상)을 허용합니다. Falcon CNC Swiss에서는 소량 프로토타입과 대량 마이크로 샤프트 생산 모두에서 맞춤형 미니 샤프트를 제공합니다.

미니 샤프트란 무엇인가? – 엔지니어링 정의 및 유형

미니어처 또는 마이크로 샤프트는 일반적으로 직경이 5mm 미만이고 때로는 0.1mm까지 작은 얇은 원통형 부품입니다. 대부분의 응용 분야에서 길이는 직경의 20배를 초과할 수 있으며, 일반적인 프로파일에는 동작 전달, 회전 부품 지지, 기계 어셈블리 내 구성 요소 정밀 배치가 포함됩니다.

다음 속성을 가지면 품질 좋은 미니 샤프트가 됩니다:

• 작은 직경; 표준 범위는 1mm ~ 5mm이며 마이크로 샤프트는 0.1까지 내려감

• 큰 길이-중량 비율; 생산 중 안정적인 안내를 위해 일반적으로 5배에서 25배 사이의 비율

• 높은 동심도; 수 마이크론 이내의 진원도/실행도

• 정밀 표면 마감; 저마찰 작동을 위해 0.4 ~ 0.8 마이크로인치 사이의 표면 마감

• 지정된 경도; 마모 특성에 따라 전체 경화 또는 표면 경화

샤프트의 두 가지 유형은 무엇입니까? (하중 조건에 따라)

공학 역학 관점에서 샤프트는 전달하는 하중에 따라 두 가지 주요 유형으로 분류됩니다:

대부분의 미니어처 구동축은 회전 샤프트 유형이며 작동 중 비틀림 하중과 가로 굽힘 하중을 모두 견뎌야 합니다. 미니어처 구동축의 이러한 이중 하중 요구 사항을 충족하려면 적절한 재료, 선택된 재료에 대한 적절한 열처리 공정, 제조 중 올바른 기하학적 정밀도를 선택하는 것이 매우 중요합니다.

하중 기준에 따라 분류되는 것 외에도 미니어처 구동축은 형상(솔리드 대 중공, 단차 대 직선, 스플라인 대 키)과 끝단 형태 또는 스타일(나사산, 평면, 핀 또는 볼트 구멍, 노치, 세레이션 또는 마운트)에 따라 그룹화될 수도 있습니다.

맞춤형 드라이버 샤프트는 가치가 있을까? – 엔지니어링 ROI 분석

제품 개발 과정에서 "맞춤형 드라이버 샤프트는 가치가 있을까?"라는 질문이 자주 제기됩니다. 이는 전적으로 응용 분야에 달려 있습니다. 표준 길이와 직경을 가진 기성품 부품이 있는 상황에서 맞춤형 미니 샤프트가 투자 가치가 있는 경우는 다음과 같습니다:

• 공간이 제약된 경우 – 맞춤형 길이, 축소된 직경 또는 단차 형상이 표준 샤프트가 들어갈 수 없는 곳에 적합

• 성능 요구 사항이 구체적인 경우 – 엄격한 공차(±0.002mm), 특수 재료(티타늄, 인코넬, 텅스텐 카바이드) 또는 독특한 표면 마감

• 결합 부품과의 통합 – 샤프트가 맞춤형 베어링, 기어, 엔코더 또는 하우징과 인터페이스해야 함

• 물량이 금형을 정당화하는 경우 – 생산 런의 경우 개당 비용이 크게 감소하여 맞춤형 샤프트가 경제적이 됨

• 신뢰성이 매우 중요한 경우 – 의료 기기, 항공 우주 액추에이터 및 수술 로봇은 일반 부품으로 인한 고장 위험을 감수할 수 없음

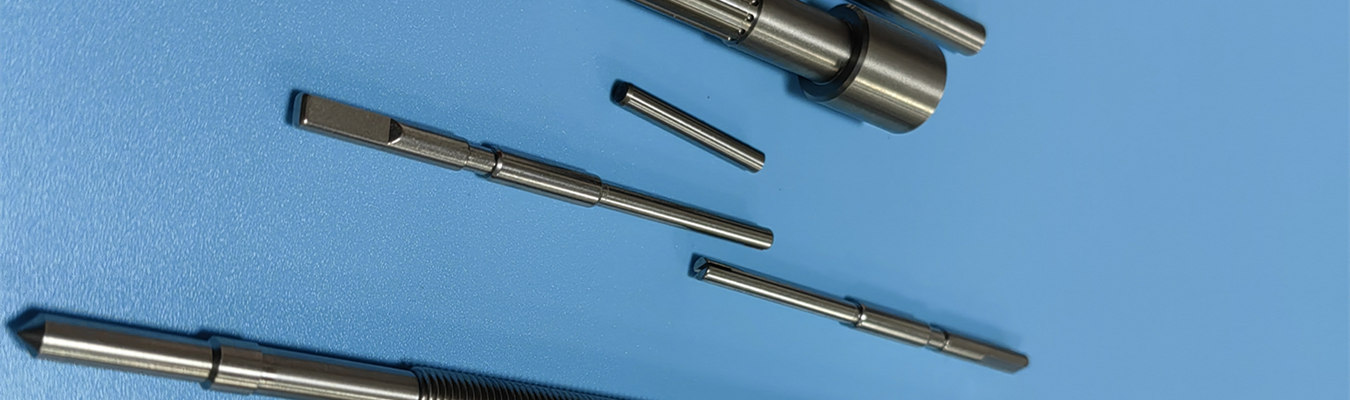

미니어처 구동축 제조업체인 Falcon CNC Swiss는 CNC 가공 부품에 대해 NRE 툴링 비용 없이 맞춤형 미니 샤프트 설계 서비스를 제공합니다. 프로토타입은 최소 25개부터 시작하여 대량 마이크로 샤프트 생산에 돌입하기 전에 철저한 테스트를 가능하게 합니다.

미니 샤프트용 스위스 선반 가공 vs. 기존 선반 가공

기존 CNC 선반에서는 공작물의 한쪽 끝이 척에 고정되고 나머지 공작물 길이는 지지되지 않아 절삭력에 노출됩니다. 부품이 길이 대 직경 비율이 3:1 이상인 미니 샤프트인 경우 지지되지 않은 길이는 변형되어 테이퍼나 채터를 유발하고 완성된 부품의 치수 편차를 초래합니다. 대조적으로, 스위스식 선반 가공은 절삭 지점에서 공작물을 즉시 지지하는 추가 가이드 부싱이 있어 지지되지 않는 길이가 막대 직경의 약 1-2배에 불과합니다.

기술 비교는 다음과 같습니다:

Falcon CNC Swiss에서는 최대 10축, 라이브 툴링 및 서브 스핀들 기능을 갖춘 Citizen, Star 및 Tsugami 스위스 CNC 선반을 운영합니다. 극도의 정밀도(최대 ±0.0001″ (±0.0025mm))가 필요한 마이크로 샤프트의 경우 스위스 선반 가공과 사내 심리스 연삭 및 슈퍼피니싱을 결합합니다.

미니 샤프트 프로젝트를 위한 엔지니어링 컨설팅

새로운 의료 기기, 로봇 액추에이터 또는 전자 어셈블리를 위한 신뢰할 수 있는 정밀 미니 샤프트 제조업체가 필요하십니까? 2D 도면 또는 3D CAD 파일을 공유해 주십시오. 당사의 엔지니어가 24시간 이내에 최적의 재료, 공차 등급 및 표면 마감을 추천해 드립니다. 무료 DFM 검토 받기 →

미니 샤프트 재료 사양 – 선택 가이드

재료 선택은 미니 샤프트의 가장 중요한 엔지니어링 결정 중 하나입니다. 재료는 가공성, 강도, 경도, 내식성 및 비용 간의 균형을 맞춰야 합니다. 다음은 Falcon CNC Swiss의 경험을 바탕으로 한 포괄적인 재료 가이드입니다.

스테인리스 스틸 미니 샤프트 – 다목적 기본 재료

스테인리스 스틸 미니 샤프트는 우수한 내식성, 강도 및 가공성의 조합으로 인해 의료, 로봇 공학 및 전자 산업에서 가장 일반적인 선택입니다.

• 303 스테인리스 스틸 – 쾌삭형 등급; 대량 스위스 선반 가공 스크류 머신 제품에 이상적입니다. 황 함량이 칩 파쇄를 개선하고 공구 마모를 줄입니다.

• 304 스테인리스 스틸 – 303보다 우수한 내식성; 가공이 약간 더 어려움. 식품 등급 및 의료 응용 분야에 사용됩니다.

• 316 스테인리스 스틸 – 우수한 염화물 내성(체액, 염수). 의료 기기 및 해양 센서의 최고 표준.

• 17-4 PH 스테인리스 스틸 – 석출 경화로 HRC 38-45 달성; 고강도 및 우수한 피로 저항성. 항공 우주 액추에이터 및 고응력 샤프트에 사용됩니다.

• 440C 스테인리스 스틸 – 전체 경화로 HRC 58-60 달성; 우수한 내마모성이지만 가공이 더 어려움. 베어링 샤프트와 같은 고마모 응용 분야에 사용됩니다.

텅스텐 카바이드 미니어처 샤프트 – 극한 내마모성 및 강성
