전자기기는 매년 더 작아지고, 빨라지며, 더 강력해지고 있습니다. 그 결과, 하우징, 커넥터, 방열판, 센서 부품과 같은 전자기기에 사용되는 부품들은 전례 없는 수준의 정밀도로 제조되어야 합니다. 0.1mm의 간극은 두 부품 간의 불충분한 연결, 과열 또는 제품 고장으로 이어질 수 있습니다.
이때 전자기기용 CNC 가공이 필요합니다. 3D 프린팅이나 사출 성형과 달리, CNC 가공은 가장 높은 공차 수준, 최상의 표면 마감을 제공하며 알루미늄 및 엔지니어링 플라스틱 제품과 같은 가장 다양한 재료로 작업할 수 있습니다.
이 가이드는 다양한 제조 방법, CNC 가공 제품 사용의 장점, 그리고 귀하의 설계를 프로토타입에서 대량 생산까지 이끌어 줄 파트너 선정을 포함하여 전자기기 분야의 CNC 가공에 대해 알아야 할 모든 것을 이해하는 데 도움을 드릴 것입니다. 전자기기용 맞춤형 CNC 가공 제품이나 전자 제품의 신속한 프로토타입을 찾고 계신다면, 저희가 유용한 정보를 제공해 드리겠습니다.
CNC 가공(Computer Numerical Control)은 컴퓨터 프로그램을 사용하여 공작 기계를 구동하는 방법입니다. 이를 통해 다음과 같은 높은 정밀 가공 전자 부품이 가능합니다:

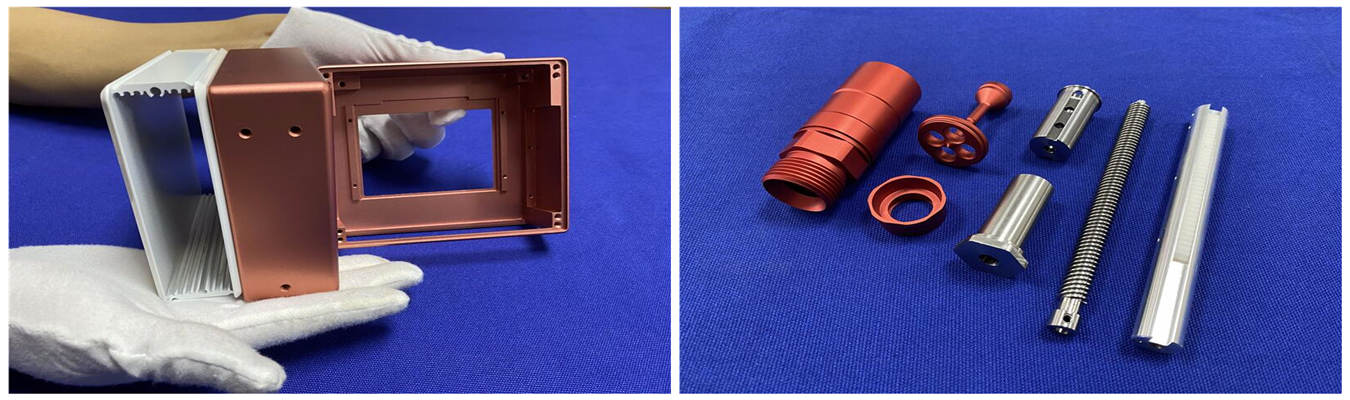

하우징 및 인클로저 (PCB, 배터리, 디스플레이용)
커넥터 및 핀 (전력 및 데이터 전송용)
방열판 (열 방출용)
센서 하우징 및 장착 브래킷
차폐 부품 (EMI/RFI 차폐용)
소비자용 플라스틱 인클로저와 달리, CNC 가공 전자 부품은 일반적으로 금속 또는 고성능 플라스틱으로 만들어집니다. 이들은 더 나은 내구성, 열 전도성 및 전자기 차폐 기능을 제공합니다.
전자기기 제조용 CNC 가공을 고려할 때의 주요 장점은 다음과 같습니다:
정밀도: CNC를 사용하면 ±0.005mm까지의 공차가 가능하여 PCB가 두 결합 부품 사이에 완벽하게 맞습니다.
재료 유연성: 재료 옵션에는 알루미늄, 구리, 황동, 스테인리스 스틸, PEEK, Ultem 등이 있습니다.
금형 비용 없음: 고가의 금형이 필요한 사출 성형 공정과 달리 CNC 가공은 금형이 필요하지 않으므로 프로토타입 및 소량 생산에 이상적인 제조 공정입니다.
속도: CNC를 이용한 신속한 전자기기 프로토타이핑은 몇 주가 아닌 며칠 내에 완료될 수 있습니다.
설계에 따라 제작자에게 다양한 유형의 CNC 가공이 필요할 수 있으며, 제품 개발 단계가 진행될수록 더 구체적인 유형의 CNC 가공이 필요합니다.
설계에 탁월한 표면 마감을 가진 정밀 공차 부품이 필요한 경우 정밀 가공이 최선의 선택입니다. 예:
의료용 전자기기 (예: 임플란트 및 모니터)
항공우주 항공전자장비
고급 소비자 제품
표준 기성 인클로저는 인쇄 회로 기판(PCB) 레이아웃, 포트 위치 또는 장착 구멍에 맞지 않을 수 있습니다. 따라서 전자기기용 맞춤형 CNC 가공을 통해 타협 없이 원하는 것을 제작할 수 있습니다.
대량 생산에 들어가기 전에 제품의 적합성, 형상 및 기능을 테스트하기 위해 기능성 프로토타입을 만들어야 합니다. 프로토타입 전자기기용 CNC 가공은 실제 생산과 동일한 재료 및 공정으로 1~10개의 부품을 제작합니다.
| 생산 유형 | 일반 수량 | 최적 용도 |
| 소량 전자기기 CNC | 10–500개 | 스타트업, 연구개발, 틈새 제품, 시범 생산 |
| 대량 전자기기 CNC 부품 | 1,000–100,000+개 | 소비자 가전, 자동차, 산업 분야 대량 생산 |
배치 CNC 가공은 정해진 수량(예: 월 500개)으로 제품을 제조하는 데 사용되며 설계 변경에 유연합니다.
전자기기용 생산 CNC 가공(즉, 연속적이고 대량)은 제조된 제품에 최고의 효율성과 품질을 제공합니다.
시간이 가장 중요합니다. 전자기기용 신속 CNC 프로토타이핑은 3~7일 이내에 기능성 부품을 제공하여 여러 설계 반복을 빠르게 테스트하고 공구 생산 주기나 대량 생산 전에 문제를 조기에 식별할 수 있습니다.
공작 기계는 가공 기술에 따라 특정 부품 생산에 사용됩니다. 많은 유형의 가공 기술이 있지만, CNC 가공을 사용하는 전자 산업에서 가장 많이 사용되는 유형은 다음과 같습니다.
밀링은 회전 절삭 공구를 사용하여 단단한 블록에서 재료를 제거합니다. 전자 부품 생산을 위한 CNC 밀링 공정으로 가공할 수 있는 재료는 다음과 같습니다:
하우징 및 인클로저 (인쇄 회로 기판 또는 커넥터용 포켓, 구멍, 슬롯)
방열판 (복잡한 핀 설계)
전면 패널 (디스플레이, 스위치 등을 위한 컷아웃 포함)
밀링 공정을 사용하여 CNC 가공할 수 있는 전자 부품은 엔지니어링 플라스틱, 알루미늄, 구리 또는 황동으로 만들 수 있습니다.
터닝은 고정된 절삭 공구에 대해 공작물을 회전시키는 공정입니다. 터닝 공정은 다음과 같은 원통형 또는 원형 부품 제조에 가장 적합합니다:
커넥터 핀 및 소켓
전위차계 샤프트
배터리 접점 또는 단자
나사산 스탠드오프 핀
전자 부품 제조에 CNC 터닝을 사용할 때의 이점은 우수한 동심도와 표면 마감을 제공한다는 점입니다.
복잡한 형상을 가진 부품을 생산하려면 5축 CNC 가공 방법을 사용하는 것이 필수적입니다. 5축 CNC 가공을 사용하면 한 번의 셋업 동안 절삭 공구가 5개의 다른 위치에서 접근할 수 있으므로 치수 오류를 크게 줄이고 정확도와 부품 품질을 향상시킵니다.
5축 CNC 가공은 다음을 생산하는 데 사용될 수 있습니다:
의료용 전자기기 하우징 (인체 공학적 형상)
항공우주 전자 커넥터 (정밀 공차의 복잡한 특징)
고급 소비자 전자 제품 (유니바디 디자인)
Falcon CNC Swiss에서는 스위스 가공과 CNC 수평 밀링 및 CNC 선반 터닝 공정을 결합하여 단일 셋업에서 완전한 전자 부품을 제조함으로써 고객의 시간과 비용을 절약해 드립니다. 당사의 정밀 CNC 전자기기 가공 서비스에 대해 자세히 알아보십시오.
제조업체를 선택할 때, 대부분은 여러 이유로 일반 업체보다 전문 업체를 선택할 것입니다.
정밀도는 전자 조립 공정에 매우 중요합니다. 예를 들어, 인쇄 회로 기판(PCB)에는 PCB 커넥터와 정렬되어야 하는 커넥터 컷아웃이 있습니다. 또한 방열판은 칩에 완벽하게 밀착되어야 합니다. 전자 부품용 정밀 CNC 제조는 정밀 CNC 가공을 사용할 때 생산되는 모든 부품에 대해 +/-.001mm의 공차를 유지할 수 있습니다.
전자 프로토타입용 정밀 CNC 제조는 CAD 파일을 제공한 후 단 3일 만에 물리적 부품을 제공할 수 있습니다. 이는 전체 개발 시간을 단축하고 경쟁사보다 제품을 시장에 더 빨리 출시할 수 있게 해줍니다.
재료 다양성
| 재료 | 전자기기에서의 일반적인 용도 |
| 알루미늄 (6061, 6063, 7075) | 인클로저, 방열판, 섀시, 전면 패널 |
| 구리 및 황동 | 커넥터, RF 차폐, 접지 부품 |
| 스테인리스 스틸 | 내구성이 중요한 부품, 배터리 접점 |
| PEEK 및 Ultem | 고온 절연, PCB 스페이서 |
| Delrin (아세탈) | 저마찰 가이드, 절연체, 부싱 |
산업용 센서용 커넥터 하우징: +-.001mm 공차(핀 구멍)의 하우징 5,000개 제작, 6061 알루미늄, 무색 아노다이징 마감.
전력 전자기기용 방열판: CNC 정밀 가공으로 구현된 복잡한 냉각 핀 형상
