모터 샤프트는 다양한 첨단 응용 분야에서 사용되는 모든 전기 모터, 서보, 스테퍼 및 산업용 펌프의 핵심 부품입니다. 미세한 불균형(마이크론 범위)만 있어도 고속 회전은 큰 진동을 유발합니다. 이는 베어링의 조기 마모, 고장 및 궁극적으로 모터 어셈블리의 수명 단축으로 이어질 수 있습니다. Falcon CNC Swiss는 다양한 제조 기술(스위스 선반 가공, 나사 가공품 및 사내 동적 밸런싱)을 결합하여 엄격한 공차, 미러 마감 및 최적의 질량 분산을 갖춘 정밀 모터 샤프트를 제조합니다.
설계 또는 제조 엔지니어라면 모터 샤프트가 단순한 선삭 가공 부품 그 이상임을 이해하고 계실 것입니다. 이는 회전자에서 부하로 토크를 전달하고, 회전 중량을 지지하며, 종종 드라이브의 베어링, 기어 및 엔코더의 기준점 역할을 합니다. 샤프트가 제대로 만들어지지 않으면 런아웃, 진동, 소음 및 모터 수명 감소를 초래할 수 있습니다. 반대로, 정밀 연삭 및 균형이 잘 잡힌 샤프트는 에너지 손실이 거의 없고 베어링 수명이 연장되어 20,000 RPM 이상의 속도로 작동할 수 있습니다.

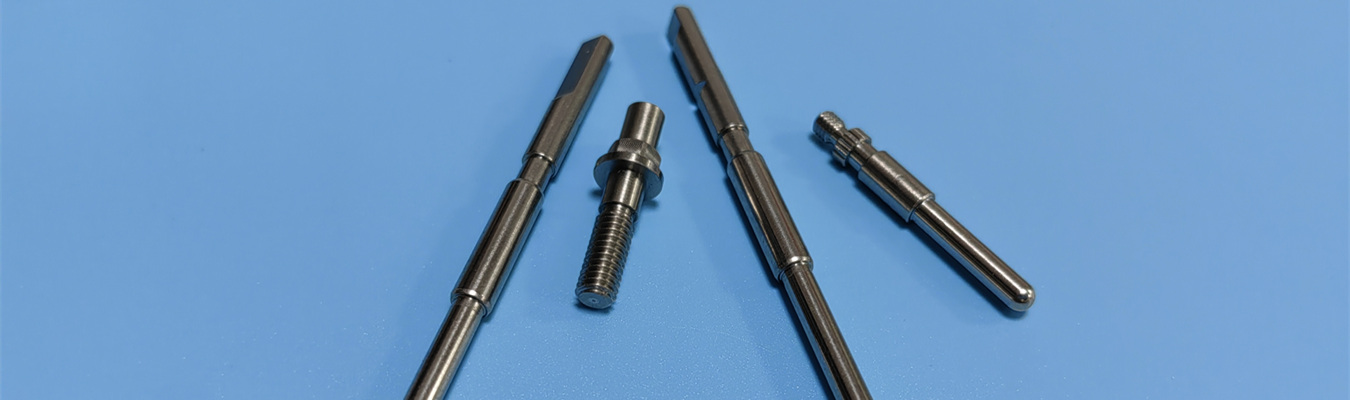

모터 샤프트 제조에 있어 직경 32mm 미만, 길이 300mm 최대의 경우 스위스형 자동 선반(스위스 나사 가공기라고도 함)이 최적의 공정 유형입니다. 스위스 선반 가공 공정은 가이드 부싱을 사용하여 절삭 공구에 바로 인접한 가공 부품을 지지하므로 가공 중 부품의 변형 가능성을 없애고 직경, 나사 및 스플라인의 매우 동심원 관계를 허용합니다. Falcon CNC Swiss에서는 프로토타입부터 대량 생산 정밀 모터 샤프트에 이르기까지 맞춤형 모터 샤프트 제작의 모든 측면을 제공하는 동시에 통합 고속 회전 밸런싱 서비스를 제공할 수 있습니다.
모터 샤프트는 모터의 회전자에서 모터가 구동하는 모든 부하(예: 팬, 펌프, 기어박스 또는 휠)로 토크를 전달합니다. 또한 모터 샤프트는 회전자 어셈블리를 지지하고 일반적으로 베어링, 정류자 디스크(DC 모터의 경우) 또는 엔코더 디스크를 지지하거나 위치시킵니다. 샤프트의 형상은 모터의 동적 성능 수준, 소음 수준 및 모터 수명에 영향을 미칩니다.
모터 샤프트의 일반적인 설계 변형은 다음과 같습니다.
| 샤프트 유형 | 주요 특징 | 일반적인 용도 |
|---|---|---|
| 직선 / 원통형 샤프트 | 균일한 직경, 단순한 형상, 저렴한 비용 | 소형 마력 모터, 팬, 펌프 |
| 단차 / 테이퍼 모터 샤프트 | 베어링 시트용 다중 직경, 축 방향 위치 설정용 숄더 | 서보 모터, 산업용 AC 모터 |
| 키 가공 모터 샤프트 | 확실한 토크 전달을 위한 샤프트의 키 홈 | 중부하 산업용 모터, 컨베이어, 밀 |
| 스플라인 샤프트 제조 | 고토크, 슬라이딩 용품을 위한 외부 또는 내부 스플라인 | 자동차 조향장치, 변속기, 오프로드 장비 |
| 양단 모터 샤프트 | 이중 부하 또는 엔코더를 위한 회전자 양단의 돌출부 | 서보 모터, 스테퍼 모터, 소형 드라이브 |
| 중공 모터 샤프트 | 관성 감소, 배선 또는 냉각수 통로 허용 | 로봇 관절, 스핀들 모터, 의료 기기 |
종합 서비스 모터 샤프트 제조업체로서 Falcon CNC Swiss는 스위스 선반 가공, 밀링 및 원통 연삭을 사용하여 단일 셋업 또는 최소한의 후속 공정으로 위의 모든 형상을 생산합니다.
고속 회전 밸런싱은 샤프트의 회전축을 따라 질량을 재분배하여 불균형력을 교정하기 위해 수행됩니다. 이상적으로 가공된 회전 샤프트라도 부품 간 밀도 변화, 부품 제조 방식(예: 스웨싱, 스플라인 가공)의 변화 및 회전 샤프트 단면을 통과하는 모든 구멍으로 인해 불균형력이 발생할 수 있습니다. 회전 속도가 증가함에 따라(즉, 회전 샤프트의 1회전 완료 시간), 샤프트의 불균형은 원래 위치에서 불균형 속도가 증가함에 따라 2차적으로 증가하는 불균형력을 생성합니다. 예를 들어, 회전 샤프트의 회전 속도가 20,000 RPM인 경우 샤프트 회전 중심에서 반경 방향 거리 10mm의 힘 불균형은 약 44N(10 lbf)의 결과적인 반력을 생성하여 시스템에 상당한 진동, 베어링 고장 및 가청 소음을 유발합니다.
밸런싱 등급은 ISO 1940-1(ISO 1940을 대체)에 의해 정의됩니다. 모터 샤프트의 일반적인 등급:
| ISO 밸런싱 등급 | 일반적인 용도 | 최대 잔류 불균형 (e·ω) |
|---|---|---|
| G 16 | 일반 산업 기계, 팬, 펌프, 소형 전기 모터 | 16 mm/s |
| G 6.3 | 더 우수한 품질의 모터, 공작 기계 스핀들, 중속 드라이브 | 6.3 mm/s |
| G 2.5 | 고속 모터(서보, 스핀들), 터보차저, 정밀 연삭기 | 2.5 mm/s |
| G 1 | 초고정밀(자이로스코프, 치과용 드릴, 항공우주) | 1 mm/s |
Falcon CNC Swiss의 모터 샤프트 밸런싱 서비스의 일환으로, 가공 및 연삭 후 정밀(경질 베어링 유형) 밸런싱 머신에서 밸런스 테스트를 수행하여 밸런스 테스트 후 샤프트가 고속 응용 분야에서 G 2.5 이상을 달성하도록 합니다. 밸런싱된 모터 샤프트의 보정은 샤프트에서 재료를 제거하기 위해 드릴링 또는 밀링하거나 카운터웨이트를 추가하여 이루어집니다.

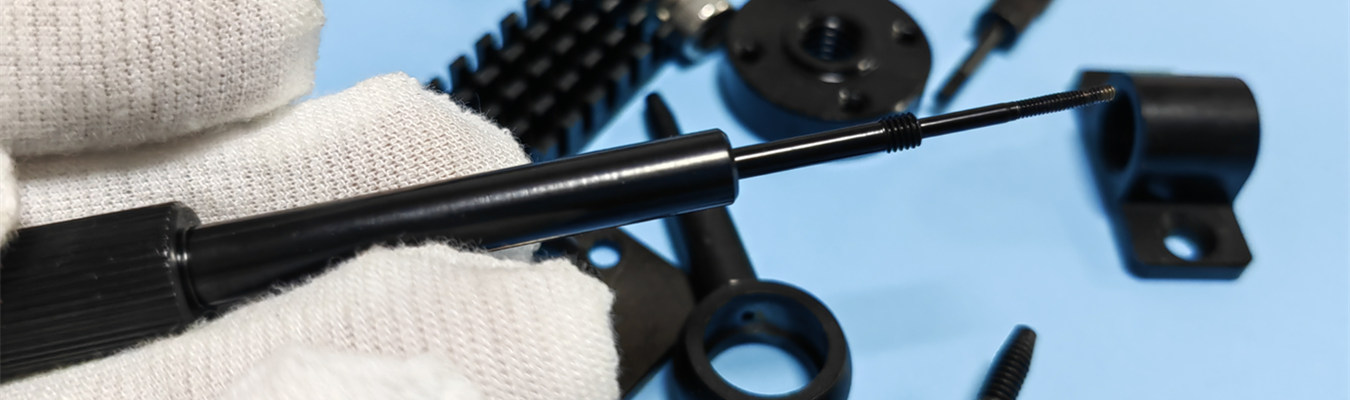

새로운 서보 모터 또는 산업용 펌프 설계를 위한 신뢰할 수 있는 OEM 모터 샤프트 공급업체가 필요하십니까? 2D 도면 또는 3D 모델을 공유해 주십시오. 당사 엔지니어가 24시간 이내에 최적의 재료, 밸런싱 등급 및 제조 공정을 추천해 드립니다. 무료 DFM 검토 받기 →
샤프트 재료의 선택은 토크 용량, 내마모성, 환경 내구성 및 비용에 직접적인 영향을 미칩니다. 다음은 Falcon CNC Swiss에서 가공하는 가장 일반적인 재료와 일반적인 용도입니다.
표준 스테인레스 스틸 모터 샤프트는 스테인레스 스틸(303, 304, 316, 17-4 PH)로 만들어지며 식품 가공, 의료 기기, 해양 및 화학 응용 분야에 사용됩니다. 303 등급의 스테인레스 스틸은 가공성이 우수한 반면, 316 등급은 다른 등급의 스테인레스와 비교하여 염수 및 산에 대한 우수한 내식성을 제공합니다. 17-4 PH(석출 경화) 스테인레스 재료는 열처리 후 높은(최대 1100 MPa) 인장 강도를 달성하므로 고토크 응용 분야에 적합합니다. Falcon CNC Swiss 기계는 스테인레스 스틸을 가공하기 위해 스위스 선반과 함께 특수 공구를 사용하여 가공 경화를 방지하고 Ra 0.2 μm까지 낮은 표면 마감을 달성합니다.
탄소강 샤프트 제조는 일반적으로 1045, 1144 또는 12L14 등급을 사용합니다. 산업용 모터, 펌프 및 컨베이어의 경우 탄소강 샤프트는 일반적으로 1045(중탄소), 1144(고강도) 또는 12L14(무연) 등급으로 만들어집니다. 탄소강은 가공이 매우 용이하고 매우 경제적인 가격대에서 우수한 전체 강도를 제공합니다. 하지만 탄소강 샤프트는 부식을 피하기 위해 어떤 종류의 표면 처리(도장, 도금 또는 오일)를 통해 습기 또는 부식성 조건으로부터 보호되어야 합니다. 더 높은 강도가 필요한 응용 분야의 경우 열처리 또는 유도 경화 방법으로 경화할 수 있는 4140 또는 4340 합금강을 사용합니다.
합금강 모터 샤프트, 자동차 변속기 및 건설 기계 장비는 우수한 인장 강도(800 - 1200 MPa) 및 높은 내피로성을 위해 합금강 모터 샤프트(4140, 4340, 8620, 9310)를 활용합니다. 침탄 경화 등급(8620)은 58-62 HRC의 단단한 외부 표면을 가지지만 충격에 강한 강한 코어 재료로 구성됩니다.
베어링 내륜, 립 씰 또는 스플라인 커플링과 접촉하는 경화 모터 샤프트 표면에는 경화된 모터 샤프트가 필요합니다. 당사 시설에서는 완전 경화(전체 경도) 또는 유도 경화(저널 및 스플라인 끝단의 표면만 경화)를 지정할 수 있습니다. 응용 분야에 따라, 긴 마모 수명이 필요한 응용 분야의 경우 평균 경도 50-55 HRC, 매우 높은 사이클 응용 분야(58-62 HRC)의 샤프트를 생산할 것으로 예상됩니다. 경화 후 샤프트는 정밀 연삭되어 최종 직경 공차 ±0.005mm 또는 더 엄격하게 제공됩니다. 핀 및 샤프트 역량 살펴보기 →
크롬 도금 마감(경질 크롬 도금 @ 10-25 마이크론 두께)이 적용된 크롬 도금 모터 샤프트는 저마찰, 높은 내마모성을 제공하며 경도가 로크웰 C 스케일 65-70 범위에 해당하는 내식성을 강화합니다. 크롬 도금 공정은 유압 모터 샤프트, 피스톤 로드 및 선형 운동 샤프트 부품에 적용되었습니다. 모서리 부분의 도금 두께 증가 또는 수소 취성을 방지하기 위해 일관된 코팅을
