테이퍼 다월 핀과 나사형 다월 핀은 정밀한 재공구, 위치 고정 및 크기 안정성이 중요한 정밀 기계 조립 분야에서 널리 사용됩니다. 산업용 CRT부터 자동화 및 로봇 공학, 특수 공구까지 다양한 부품에서 활용됩니다.
이번 개요에서는 테이퍼 및 나사형 다월 핀의 종류와 적용 분야, 그리고 스위스 선반과 같은 정밀 가공 공정이 어떻게 더 엄격한 공차의 엔지니어링 응용 분야를 위해 일관된 품질을 제공하는지 살펴보겠습니다.
테이퍼 다월 핀길이 방향으로 약간의 테이퍼가 있도록 선삭 또는 유사한 방식으로 가공된 정밀 핀으로, 일치하는 테이퍼 구멍에 끼워 넣었을 때 단단하고 자체 고정되는 끼워맞춤을 실현합니다. 이 핀 형상은 기존 끼워맞춤에서 반복적인 위치 결정이 필요하거나 진동/떨림을 방지해야 하는 응용 분야에서 일반적으로 사용됩니다.
테이퍼 다월 핀의 적용 분야는 다음과 같습니다:
정밀 지그 및 공구 정렬
기계 요소 위치 결정
금형 및 다이스 조립
기계 시스템에서 부재의 정확한 교체 필요 시
사용 특성상 테이퍼 핀은 엄격한 직경 관리와 우수한 표면 마감이 필요합니다.
일부 조립체에서는 조립 자체가 전부가 아닐 수 있습니다. 결합의 용이성과 함께 쉽게 분리 및 위치 조정이 가능한 점도 중요할 수 있습니다. 나사형 다월 핀(및 나사형 테이퍼 다월 핀)이 이러한 작업을 수행합니다.

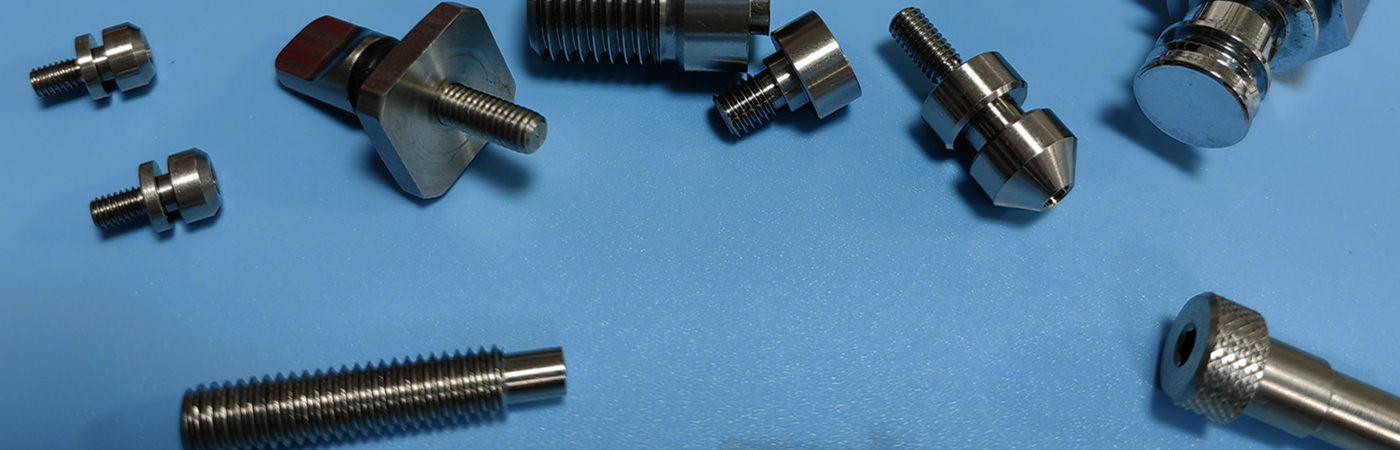

"일반"(특수 제품과 반대)은나사형 다월 핀몸체에 내부 또는 외부 나사산이 있어 일반 공구로 핀을 쉽게 삽입하고 빼거나 돌려서 제거할 수 있습니다. 표준 나사형 핀의 "몸체" 설계는 장기간 사용하거나 부재를 주기적으로 분해해야 하는 조립체에서 극도의 정밀도를 요하는 경우 특히 적합합니다.
나사형 테이퍼 핀테이퍼 핀의 위치 유지 장점을 제공하면서도 일반 나사형 설계의 유지보수성을 허용합니다. 접근이 어렵거나 공간이 제한된 부위에서 이 특징은 특히 바람직하며, 제거된 테이퍼 측면에 나사 구멍이 추가되는 결과도 함께 얻을 수 있습니다.
복잡한 조립체에서는 내부 나사산이 있는 부재가 선호되는 경우가 많은데, 이는 조립체 외부로 나사산이 돌출되는 것을 방지하기 때문입니다.
내부 나사형 다월몸체 한쪽 끝의 전체 또는 일부 길이에 나사 구멍이 설계되어 있습니다. 이를 통해 나사나 풀러를 사용하여 정확한 위치 결정 및/또는 제거가 가능하며, 이는 빡빡한 조립체나 핀의 손상이나 변형을 피해야 하는 정밀 배열에서 매우 유용한 기능입니다.
대부분의 다월 핀은 내구성 있는 재질로 제작되며, 일반적으로 사용되는 재질은 다음과 같습니다:
스테인리스강
합금강
탄소강
공구강
선택은 하중, 내식성, 작동 환경의 모든 측면에 따라 이루어지며, 선삭 가공을 통해 각 직경 요소에 필요한 나사산과 표면 마감을 대량 생산에 맞춰 쉽게 구현할 수 있습니다.
테이퍼 핀의 일반적인 용도는 다음과 같습니다:
자동화 및 로봇 공학
산업 기계 및 장비
금형 및 다이스 제조
정밀 지그 및 고정구
자동차 및 일반 기계 조립
이러한 응용 분야에서는 우수한 다이 제어와 크기, 신뢰할 수 있는 나사산, 정확한 테이퍼 치수가 모두 요구되는 수율을 가능하게 하는 데 핵심적이며, "일반" 조립용 테이퍼 핀은 이러한 응용 분야에서 신뢰성 있게 사용되며, 표준 및 맞춤형 핀에 대해 필요한 대로 우수한 공급업체/품질 테이퍼 핀 활동에 의존합니다.
세분화된 다월 핀(테이퍼형 및 나사형)을 생산하려면 전용스위스 선반 가공 역량및 품질 실행이 필요합니다. 스위스 선반 가공은 이러한 유형의 정밀 부품을 생산하는 데 널리 사용되며, 제조업체는 다음을 생성할 수 있습니다:
직경 및 테이퍼 각도에 대한 엄격한 공차
핀 몸체에서 이에 결합되는 나사산 피처까지의 우수한 동심도
우수한 압입 또는 미끄럼 끼워맞춤 성능을 위한 깨끗한 외관
부품 대량 생산을 위한 일관된 반복성
스위스 선반 기계는 핀 자체의 전체 크기가 조립체 정밀도의 요인이 되는 소직경의 고품질 다월 핀에 탁월합니다.
많은 다월 핀 용도는 일반 부품함에서 찾을 수 있는 카탈로그 핀 크기 및 특성에 맞지 않습니다. 예를 들면 다음과 같습니다:
다른 테이퍼 각도 및/또는 몸체 형상
내부 나사산
기타 길이 및 직경
특정 제조, 재료 또는 표면 처리에 의해 부과되는 요구 사항
적절히 설계된맞춤형 핀 및 샤프트제조업체는 유연한 CNC 및 스위스 선반 가공 공정을 통해 이러한 요구 사항을 수용할 수 있습니다.
다음에 대해 자세히 알아보십시오:정밀 가공 핀 및 샤프트까다로운 기계 및 산업 응용 분야용으로 설계되었습니다.
엔지니어 및 기타 구매자는 다음 사항을 고려해야 합니다:테이퍼 다월 핀공급업체:
가공 배경 – 광범위한 스위스 선반 가공 배경은 소형 핀의 엄격한 공차 생산에 도움이 됩니다.
재료 – 다양한 강철 및 기타 합금 작업의 유연성.
공차 검사 – 특정 사양에 대한 부품 테스트를 위한 입증된 프로세스
비표준 설계 – 특정 응용 분야에 특징화된 기타 핀 및 샤프트 생산 능력
반복성 – 부품 대량 처리에 대한 생산 공정의 입증된 품질
핀 경험이 있고 조립 관련 문제를 해결할 수 있는 공급업체를 선택하면 완제품 조립체의 문제 및 유지보수 비용을 줄이는 데 도움이 됩니다.
테이퍼 다월 핀, 나사형 다월 핀 및 나사형 테이퍼 다월 핀은 정밀한 정렬과 안전한 위치 고정이 필요한 정밀 기계 조립체에 필수적인 부품입니다. 내부 나사 설계부터 내구성 있는 나사형 금속 다월 핀에 이르기까지, 품질 제조는 성능과 신뢰성에 직접적인 영향을 미칩니다.
고급 스위스 선반 가공 서비스와 정밀 CNC 공정을 활용함으로써 제조업체는 엄격한 엔지니어링 요구 사항을 충족하는 고품질 다월 핀을 생산할 수 있습니다. 맞춤형 설계가 필요한 응용 분야의 경우, 경험 많은 정밀 가공 공급업체와 협력하면 일관된 품질, 정확성 및 장기적인 가치를 보장할 수 있습니다.
