모든 측정 시스템에는 민감한 전자 부품을 공정 매체에 연결하고 나사산 무결성, 압력 등급 및 내식성을 유지하는 센서 피팅 형태의 기계적 백본이 있습니다. 고압 오일 및 가스 애플리케이션용 스테인리스 스틸 센서 피팅, 식품 등급 환경에 적합한 황동 센서 장착 하드웨어 또는 공격적인 화학 물질과 함께 사용되는 PTFE 라이닝 센서 커넥터가 필요한 경우, 이들의 제조 방식이 신뢰성을 결정합니다. Falcon CNC Swiss는 센서 피팅을 설계 및 제조할 때 스위스식 가공과 스크류 머신 가공 경험을 모두 활용하여 미크론 수준의 나사산 정밀도, 반복 가능한 밀봉 표면 및 어셈블리에 통합될 콤팩트한 크기를 구현합니다.
공정, 계기 또는 기계 엔지니어로서 귀하는 센서 피팅이 단순한 어댑터 그 이상이라는 것을 알고 있습니다. 이는 감지 요소를 보호하고, 공정으로부터 밀봉하며, 신호 무결성을 유지하는 독특한 인터페이스입니다. 제대로 제작되지 않은 가공 피팅은 갤링, 누출, 센서 정렬 불량 및 매우 비용이 많이 드는 가동 중단과 같은 문제를 야기합니다. 반대로, 올바른 나사산 등급, 표면 조도 및 재료 선택으로 적절히 가공된 피팅은 센서 수명을 연장하고 유지보수 간격을 늘려줍니다.
스위스 스크류 머신(Swiss CNC)은 특정 OEM 사양에 맞게 정밀 센서 하드웨어를 제조하는 우수한 방법입니다. Swiss CNC는 가이드 부싱의 도움으로 절삭 공구가 사용되는 시점에 공작물을 직접 지지하므로, 생성된 부품의 변형을 줄이고 매우 긴 길이 대 직경 비율과 복잡한 내부/외부 나사산 프로파일을 가능하게 합니다. Falcon CNC에서는 단 1개의 프로토타입이 필요하든 일관되게 정확한 형상의 500,000개 이상의 개별 센서 부품을 대량 생산하든, 맞춤형 센서 피팅 제작 솔루션을 전문으로 제공합니다.
커넥터 및 피팅 제조를 위한 당사의 스위스 가공 서비스에 대한 자세한 내용을 확인하십시오.
피팅 사양을 자세히 알아보기 전에 완전한 센서 어셈블리 내에서 피팅이 어디에 속하는지 이해하는 것이 도움이 됩니다.
일반적인 산업용 센서는 각각 특정 기계적 및 전기적 요구 사항을 가진 여러 개별 구성 요소로 구성됩니다.
| 센서 구성 요소 | 기능 | 일반 재료 (피팅 관련) |
|---|---|---|
| 감지 요소 (예: 열전대 접합부, 압저항 다이, RTD) | 물리적 매개변수(온도, 압력, 근접) 감지 | 해당 없음 – 일반적으로 세라믹, 실리콘 또는 특수 합금 |
| 센서 하우징 / 본체 | 감지 요소와 전자 장치를 감싸고 보호 | 스테인리스 스틸, 황동, 아노다이징 알루미늄, 티타늄 |
| 피팅 / 공정 연결 | 센서를 공정 용기나 배관에 장착; 매체에 대한 밀봉 제공 | 스테인리스 스틸, 황동, PTFE 라이닝, 티타늄 |
| 센서 커넥터 (전기) | 센서에서 제어 시스템으로 신호 전송 (예: M12, 원형) | 니켈 도금 황동, 스테인리스 스틸 |
| 장착 브래킷 / 어댑터 | 센서를 올바른 방향으로 배치; 진동으로부터 차단 | 알루미늄, 스테인리스 스틸 |
| 나사산 인서트 / 포트 어댑터 | 다른 나사산 표준 간 조정 (예: NPT에서 BSPP로) | 황동, 스테인리스 스틸 |
센서 피팅 제조업체로서 Falcon CNC Swiss는 감지 요소를 실제 공정에 연결하는 스테인리스 스틸 센서 피팅, 황동 센서 장착 하드웨어 및 어댑터 구성 요소를 생산합니다. 당사의 피팅은 엄격한 나사산 표준에 따라 가공되며, O-링, 개스킷 또는 테이퍼 나사산 실런트용 밀봉 표면이 준비되어 있습니다.
"센서 커넥터"라는 용어는 두 가지 별개의 인터페이스 유형을 나타낼 수 있으며, 엔지니어는 이를 지정할 때 정확해야 합니다:
이러한 커넥터는 전기 출력 전압, 전류 또는 디지털 신호 여부에 관계없이 센서의 출력을 컨트롤러나 데이터 수집 시스템으로 중계합니다. 센서 커넥터의 일반적인 산업 표준은 M12 원형 커넥터(12mm 잠금 나사산; 센서용 A-코딩, 필드버스용 B-코딩 및 이더넷용 D-코딩), M8 커넥터(컴팩트 센서용, A-코딩), Deutsch, AMP 또는 기타 핀 구성입니다. 전기 센서 커넥터는 내식성 쉘(니켈 도금 황동 또는 스테인리스 스틸), 접촉 저항을 최소화하기 위한 금도금 접점을 가져야 하며, 환경적으로 밀봉(IP67/IP69K)되어야 합니다.
Falcon CNC Swiss는 자동차 센서 커넥터 제조업체이자 산업용 부품 공급업체로서, 이러한 커넥터를 구성하는 나사산 쉘, 커플링 너트 및 핀 하우징을 매우 엄격한 동심도 공차로 가공하여 안정적인 결합을 보장합니다.

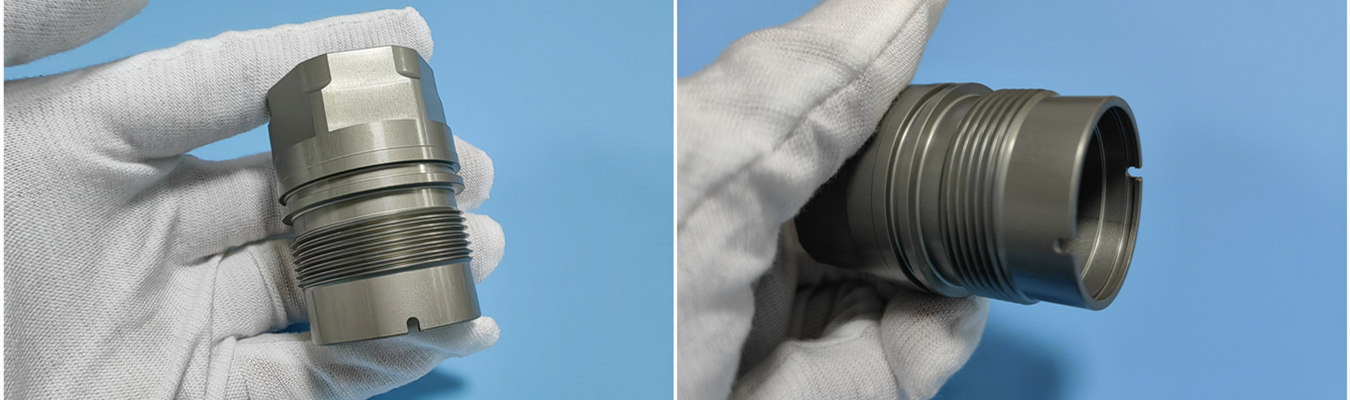

이 가이드의 주요 목적은 센서를 실제 공정(예: 파이프, 탱크 또는 용기)에 부착하는 기계적 피팅을 설명하는 것입니다. 기계적 피팅은 공정 압력을 견디고, 매체의 부식 효과에 저항하며, 많은 경우 가동 중단 없이 센서를 제거할 수 있어야 합니다. (예: 압축 피팅).
NPT 센서 피팅(북미 표준) 또는 BSPP 센서 어댑터(영국/유럽 표준), 미터 나사 센서 피팅 또는 유압 시스템용 고압 센서 커넥터가 필요한 경우, 나사산, 표면 마감 및 동심도의 품질은 모두 안정적인 밀봉을 위해 매우 중요합니다.
나사산 호환성은 센서 피팅 사양에서 가장 일반적인 엔지니어링 과제입니다. 아래는 Falcon CNC Swiss에서 제조하는 세 가지 주요 나사산 계열의 비교입니다.
NPT 센서 피팅은 60° 각도와 1:16 테이퍼를 가진 테이퍼 나사산 형태를 활용합니다. NPT 수 피팅은 조여져서 암 NPT 나사산을 변형시켜 그 사이에 밀봉을 형성합니다. 그러나 밀봉되지 않은 정점-뿌리 연결이 존재하여(나선형 누출 경로를 남김) 누출 없는 작동을 달성하려면 실런트(PTFE 테이프 또는 파이프 도프)가 필요합니다. 이 밀봉 공정은 산업 상황에서 일반적으로 효과적이지만, 조일 때 과도한 토크로 인해 포트가 파손되는 것을 방지하기 위해 토크 적용에 세심한 주의를 기울여야 합니다.
BSPP 센서 어댑터의 나사산 형태는 평행(직선)이며, 어댑터 축에 대해 55° 각도를 가집니다. 자체 밀봉 나사산이 있는 NPT와 달리, BSPP 나사산은 본드 와셔, O-링 또는 평평한 면이나 카운터보어에 압축되는 개스킷과 같은 2차 밀봉 방법이 필요합니다. 이로 인해 BSPP 어댑터는 나사산 마모가 문제가 될 수 있는 반복적인 조립/분해를 사용하는 애플리케이션에 이상적입니다.
미터 나사 센서 피팅은 일반적으로 미국 기반 유압, 자동차 및 EU 기반 산업 애플리케이션에서 발견됩니다. 일반적으로 M12×1.5, M14×1.5, M16×1.5, M20×1.5 등의 수/암 버전으로 제공됩니다. 밀봉은 일반적으로 구리 와셔, O-링 또는 가공된 표면에 본드 씰을 사용하여 이루어집니다. 이는 미터 나사에 우수한 토크 제어를 제공하며 고압 유압 센서 또는 자동차 압력 트랜스미터에 광범위하게 사용됩니다.
| 나사산 표준 | 나사산 각도 | 테이퍼 | 밀봉 방법 | 일반적인 애플리케이션 |
|---|---|---|---|---|
| NPT | 60° | 테이퍼 (1:16) | 나사산 변형 + 실런트 | 북미 산업용, 공압, 저압~중압 |
| BSPP (G) | 55° | 평행 | 밀봉면의 와셔, O-링 또는 개스킷 | 유럽 계기, 식품 등급, 유압 |
| BSPT (R) | 55° | 테이퍼 | 나사산 변형 + 실런트 (NPT와 유사) | 유럽 파이프 피팅, 증기, 고온 |
| 미터법 (ISO 261) | 60° | 평행 (대부분) 또는 미세 피치 | 본드 씰, 구리 와셔, O-링 면씰 | 자동차 센서, 유압, 고압 |
| UNF / UNC | 60° | 평행 | 와셔 또는 O-링 면씰 | 항공우주, 국방, 레거시 장비 |
Falcon CNC Swiss에서는 모든 Citizen Swiss CNC 선반에서 NPT 센서 피팅(ASME B1.20.1 기준 클래스 2A/2B), BSPP 센서 어댑터(ISO 228) 및 미터 나사 센서 피팅(6H/6g 공차)을 제조합니다.
재료 선택은 센서 피팅 설계에서 가장 중요한 결정입니다. 피팅은 공정 매체(부식성 여부), 극한 온도, 기계적 진동 및 압력 스파이크를 견뎌야 합니다. 아래는 Falcon CNC Swiss가 각 애플리케이션에 대해 재료 선택에 접근하는 방식입니다.

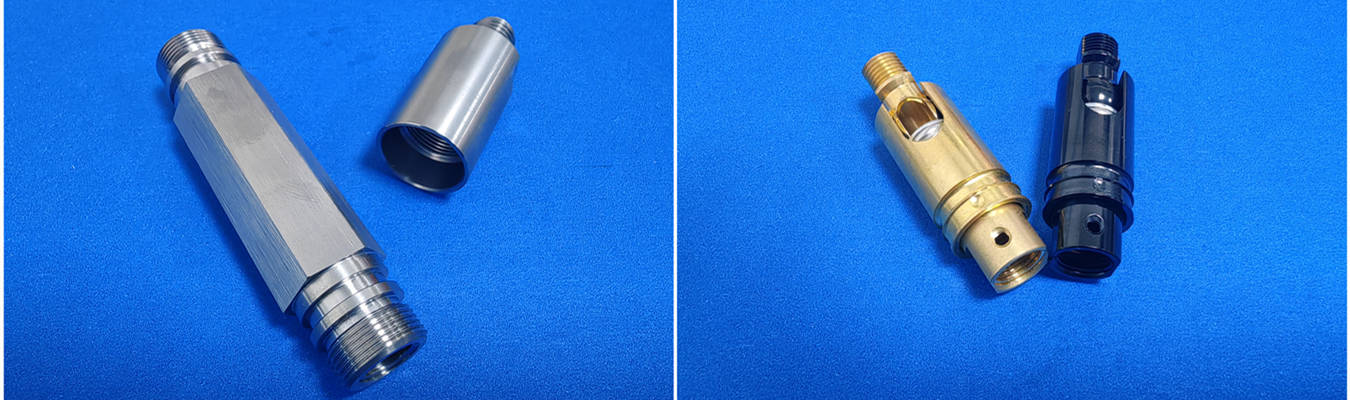

스테인리스 스틸(등급 303, 304, 316, 316L 및 17-4 PH 등)로 만든 센서 피팅은 가장 까다로운 환경에서 사용하기에 가장 좋은 올라운드 옵션입니다. 크롬 산화물의 부동태화 층 덕분에 스테인리스 스틸은 높은 수준의 내식성을 가지고 있습니다. 또한 넓은 온도 범위(-40°C ~ +400°C)에서 높은 강도 수준, 6,000 PSI 이상의 압력 등급을 가지며 식품 등급, 화학, 해양 및 다양한 기타 애플리케이션에 사용하기에 적합합니다. 316 스테인리스는 높은 염화물(해수 또는 제빙염) 환경이나 공격적인 화학 환경에서 사용하기에 최고의 선택입니다. 17-
