소개: 기계식 임펠러란 무엇이며 왜 중요한가?

핫로드(hot rod)나 터보차저가 장착된 차량을 운전하거나, 전용 워터 트리거로 정원을 가꾸거나, 블로워나 산업용 팬을 사용하는 공장에서 일한다면, 여러분은 기계식 임펠러의 혜택을 받고 있는 것입니다. 임펠러는 액체나 기체 속에 위치한 회전 기계 장치로, 유체 또는 반응기의 속도를 높이거나 압력을 낮추기 위해 설계되지만, 일반적으로 압력을 높이는 데 가장 많이 사용됩니다. 펌프에서 이 기계 장치가 어떻게 사용되는지 잘 알고 계실 것입니다. 기계 내부에서 물을 펌핑해 내는 부품입니다. 터보차저에서 임펠러는 공기를 엔진으로 밀어 넣어 연료와 공기 혼합물을 증가시키고 더 많은 동력을 제공합니다. 대형 형태, 즉 산업용 팬, 블로워 및 추출기에서 수평 설계의 임펠러는 냉각이나 환기를 위해 엄청난 양의 공기를 강제로 밀어내어 기계 주변에서 냉각이 필요하거나 배기가 필요한 기계를 작동시킵니다.

임펠러의 설계와 제조는 매우 중요합니다. 너무 거칠면 불필요한 진동 손실을 일으키고 과열되며, 결과적으로 엔진에 부하를 주고 출력을 저하시킵니다. 제조가 너무 느슨하면 리드가 당겨지고 조기에 소손됩니다. 좋은 CNC 임펠러가 여러분의 정원용 응용 분야에서 선택의 대상이 되는 이유를 이해하기는 쉽습니다. 주조 및 크림핑(crimped) 임펠러와 달리, 많은 문제는 숨겨진 기공, 잘못된 설계 및 제조에 기인할 수 있으며, 불균형 임펠러는 저품질 주조 회전 장치 및 버가드 실드 홀더의 또 다른 일반적인 문제입니다.

CNC 가공 임펠러의 가치는 현대 작업이 펌프 핸드북에서 입증되거나 테스트된 표준을 제공해야 하는 응용 분야에 전환해야 하는 실질적이고 정량화 가능한 이유를 구성합니다. 솔리드 재료로 세심하게 형성된 회전 팬은 완전한 신뢰를 가지고 사용할 수 있습니다. 임펠러 설계, 재료, 유형 및 제조부터 최고의 펌프 제조업체를 통해 프로젝트에 적합한 대상을 선택하는 데 필요한 모든 정보를 제공해 드리겠습니다.

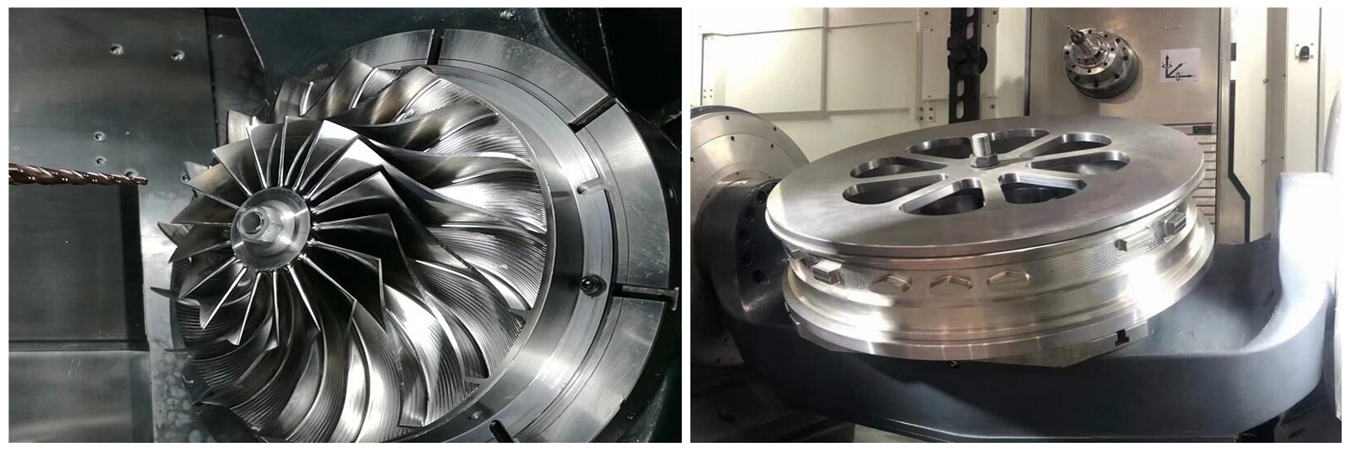

고정밀 유체 시스템 부품을 위한 CNC 가공 펌프 임펠러

임펠러의 세 가지 유형은 무엇인가?

임펠러는 세 가지 주요 설계 유형으로 제공되며, 각각 다른 응용 분야에 적합합니다. 이를 이해하면 펌프, 팬 또는 터빈에 적합한 설계를 선택하는 데 도움이 됩니다.

임펠러 유형	설명	최적 용도	일반적인 응용 분야
오픈 임펠러	블레이드가 중앙 허브에 직접 부착되며 슈라우드(커버)가 없음. 청소는 쉽지만 효율이 낮음.	고형물이나 이물질이 포함된 유체	폐수 펌프, 슬러리 펌프, 식품 가공
세미 오픈 임펠러	블레이드에 후면 슈라우드는 있지만 전면 슈라우드는 없음. 효율과 고형물 처리의 균형.	중간 정도의 고형물, 일반 산업용	화학 펌프, 산업 공정 펌프
클로즈드 임펠러	블레이드가 전면과 후면 슈라우드 사이에 둘러싸여 있음. 가장 효율적이지만 이물질로 막힐 수 있음.	청정 유체, 고효율	청수 펌프, 터보차저, 압축기, 항공우주 터빈

터보차저, 압축기, 항공우주 터빈과 같은 고성능 응용 분야의 경우 클로즈드 임펠러가 표준입니다. 최고의 효율과 압력 생성 능력을 제공하지만 제조도 가장 복잡합니다. 바로 여기서 고급 CNC 가공을 사용한 펌프 임펠러 제조가 필수적이 됩니다.

CNC 가공 임펠러 재료 선택

올바른 재료를 선택하는 것은 임펠러의 성능과 수명에 매우 중요합니다. 유체 유형, 온도, 부식 위험, 회전 속도 등의 요소가 고려됩니다.

알루미늄 임펠러

가볍고 가공이 쉬운 알루미늄은 무게 감소가 가장 중요하고 부식이 덜 우려되는 경우에 선택되는 재료입니다. 자동차 터보차저, 블로워, 팬 및 항공우주 부품에 가장 적합합니다.

장점: 가벼운 무게, 우수한 가공성, 비용 효율성
단점: 고온에서 강도가 낮고, 스테인리스강이나 티타늄에 비해 부식 저항성이 떨어짐
알루미늄 임펠러 제조업체: 자동차 및 블로워 응용 분야용 터빈 임펠러를 생산할 때 6061 또는 7075 알루미늄으로 제작된 CNC 가공 알루미늄 임펠러를 기대하고 찾아야 합니다.

스테인리스강 임펠러

스테인리스강은 부식에 강하여 물과 화학 물질을 펌핑하는 데 최고의 선택입니다. 이 재료는 해양 환경에서 흔히 사용됩니다. 스테인리스강은 부식에 대한 저항성 때문에 식품 가공 장비에도 널리 사용됩니다.

장점: 내식성이 있고 많은 연강보다 강함.
단점: 스테인리스강으로 변경하면 임펠러가 더 무거워질 수 있으며 이것이 불필요할 수도 있음.
일반적인 스테인리스강 임펠러 제조업체: 일반 용도 펌프에는 306 또는 304L 스테인리스강이 일반적으로 사용됨.

의료 또는 식품 가공 산업에서 항상 일반 316 등급이 필요하지 않은 임펠러의 경우 316L을 사용할 수 있습니다. 현재 사용되는 더 높은 합금은 17-4 PH입니다. 이 고강도 재료는 매우 높은 기계적 특성을 가진 더 작은 직경의 임펠러를 만드는 데 사용할 수 있습니다.

티타늄 임펠러

높은 강도 대 중량비가 필요한 고성능 응용 분야에서 티타늄이 선택되지만, 또한 매우 뛰어난 내식성을 가지고 있습니다.

장점: 티타늄은 매우 가볍고 하중 하에서 매우 높은 강도 대 중량비를 나타내며 동시에 뛰어난 내식성을 가짐.
단점: 알루미늄 및 스테인리스강에 비해 가격이 비싸지만, 가공은 매우 용이함. 까다로운 재료이지만 최고의 ASTM 표준이 존재함.
제한 사항: 가장 비싼 옵션이며, 전문적인 가공 전문 지식이 필요함

무게, 높은 내식성 및 펌프 제조의 고성능 철학에 대한 엄격한 사양에 직면한 펌프 임펠러 제조업체에게 가장 적합할 수 있습니다. 다양한 재료로 제작된 5축 CNC 가공 임펠러를 살펴보세요 →

황동 및 청동 임펠러

황동 및 청동은 우수한 내식성과 자연적인 윤활성을 제공합니다. 황동은 좋은 내식성을 보여 가공이 잘 되며, 다양한 정도의 자연 윤활성을 가지고 있습니다. 경미한 화학 약품 관련 액체용 소형 펌프에 사용됩니다.

장점: 경미한 펌핑에 매우 우수한 내식성
단점: 청동/경량 및 유연한 금속은 강하지 않음.

초보자용 소형 펌프 임펠러 볼륨에 가장 적합합니다.

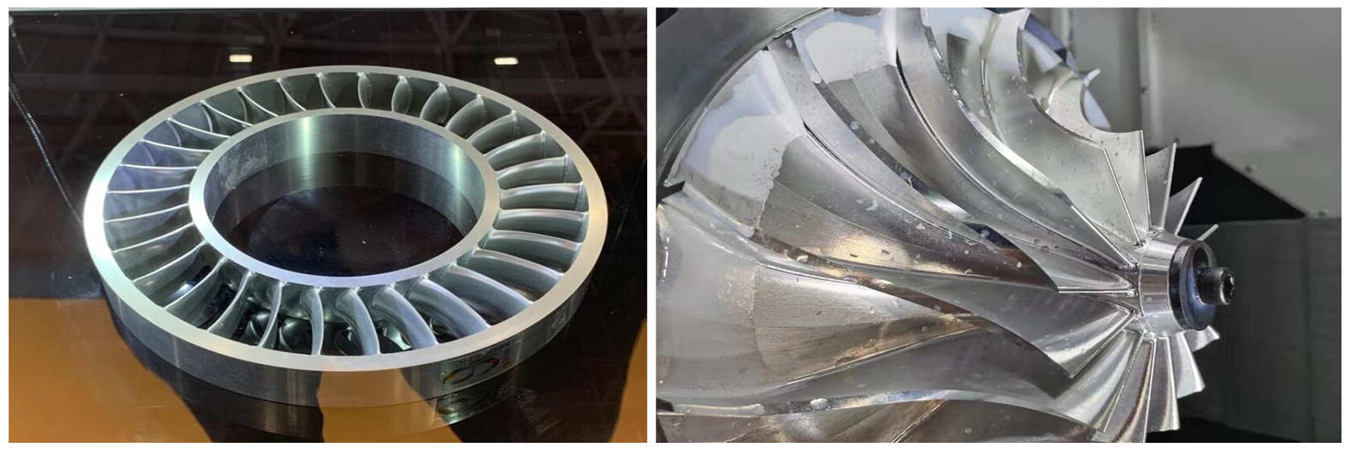

고성능 유체 및 항공우주 응용 분야를 위한 CNC 가공 알루미늄 임펠러

펌프 임펠러 제조 공정

금속 덩어리가 어떻게 효율적인 임펠러가 될까요? 숙련된 임펠러 펌프 제조업체가 일반적으로 사용하는 펌프 임펠러 제조 공정은 다음과 같습니다.

1단계: 모델링 및 엔지니어링

3D CAD 모델로 시작합니다. 임펠러 형상은 복잡합니다. 블레이드의 각도, 두께, 곡률은 모두 성능에 차이를 만들며, 현대적인 임펠러 설계는 때때로 금속을 절단하기 훨씬 전에 효율성 최적화를 위해 전산 유체 역학(CFD) 분석을 사용합니다.

2단계: 재료 선택 및 조달

응용 분야에 따라 적절한 재료가 선택되며, 중요한 응용 분야의 경우 재료 인증서(밀 테스트 보고서)를 통해 원래 용해물까지 '추적 가능성'을 확보합니다.

3단계: CNC 가공

바로 여기서 정밀도가 확보됩니다. 임펠러 팬 제조업체와 펌프 임펠러 제조업체는 현대적인 5축 CNC 가공을 사용하여 솔리드 재료에서 임펠러를 절단합니다.

왜 5축일까요? 임펠러의 블레이드는 곡선형이며 때로는 언더컷(undercut)이 있어 일반적인 3축 기계로는 가공이 어렵고, 절삭 공구가 놀라운 각도로 공작물에 접근해야 합니다. 5축 가공은 절삭 공구가 모든 각도에서 부품에 접근할 수 있도록 하여, 추가 작업이나 수동 마무리 없이 단일 공정으로 매우 빠른 블레이드를 절단할 수 있습니다.

이는 특히 클로즈드 임펠러의 경우 항상 까다로운 작업이며, 임펠러 팬 블레이드 사이의 통로는 작은 '개구부'를 통해 '가공'되므로 많은 특수 공구와 신중한 프로그래밍이 필요합니다.
