스위스 나사 가공이란? 정밀 제조의 궁극적인 가이드

Table of Content [Hide]

스위스식 정밀 나사 가공은 정밀 제조의 정점으로, 머리카락 두께보다 더 정밀한 공차(±0.0001인치)의 부품을 제작할 수 있게 해줍니다. 19세기 스위스에서 시계 제작을 위해 처음 개발된 이 방법은 현재 의료용 임플란트, 항공우주 시스템, 마이크로일렉트로닉스 분야의 혁신을 주도하고 있습니다. 아래에서 그 작동 방식과 산업 현장에서 의존하는 이유를 알아보겠습니다.

1. 스위스식 정밀 나사 가공 소개

스위스식 정밀 나사 가공은 1870년대에 등장하여 Ø1mm 밸런스 휠과 같은 정교한 시계 부품을 제작하는 데 사용되었습니다. 오늘날에는 CNC 제어식 슬라이딩 헤드스톡 선반을 사용하여 Ø0.3mm만큼 작은 부품을 ±0.0001인치 공차로 생산합니다. 기존 방식과 달리 휘어지기 쉬운 길고 가느다란 부품에 특화되어 있어 다음과 같은 분야에서 필수적입니다:

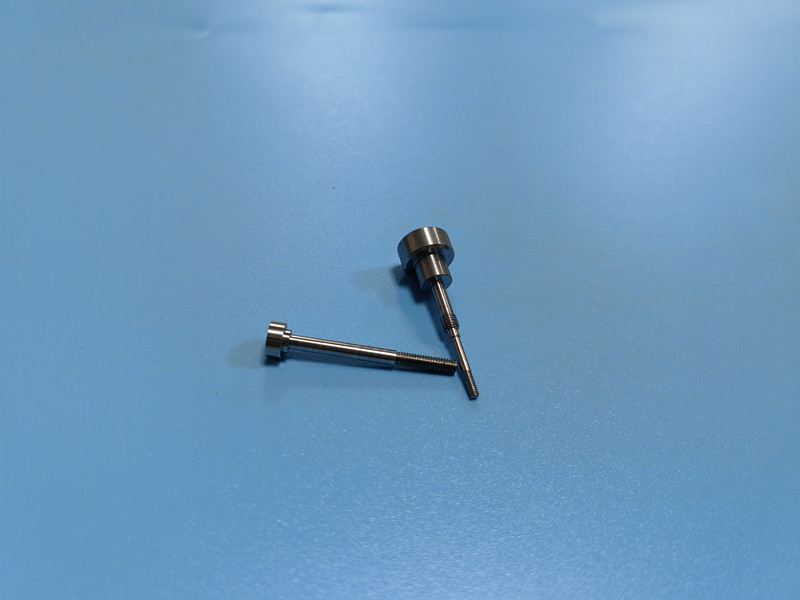

의료: Ra 0.2µm 마감의 척추 나사
항공우주: 1,500°F에서 작동하는 인코넬 연료 노즐
전자: 5G 안테나용 0.05mm 피치 커넥터

2. 스위스식 정밀 나사 가공의 작동 방식

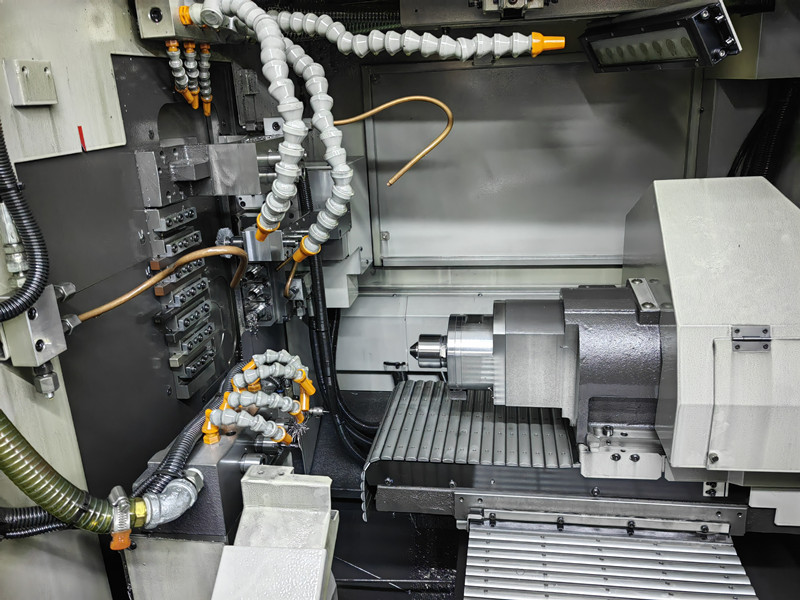

슬라이딩 헤드스톡의 장점

기계의 가이드 부싱이 절삭 공구로부터 0.1~0.5mm 떨어진 곳에서 소재를 안정화시켜, 기존 CNC 선반에 비해 진동을 90%까지 줄여줍니다. 주요 구성 요소는 다음과 같습니다:

라이브 툴링: 동시 밀링 및 드릴링을 위한 8개 이상의 회전 공구
서브 스핀들: 재고정 없이 양쪽 끝을 가공
바 피더: 72시간 무인 운전을 위한 소재 처리 자동화
사례: 한 신경기술 기업이 스위스식 정밀 나사 가공을 통해 Ø0.3mm 티타늄 핀의 뇌 탐침 커넥터 불량률을 85% 감소시켰습니다.

3. 스위스식 정밀 나사 가공의 주요 장점

정밀도: M1.0 나사산에 대해 ±0.0001인치 공차 달성.

효율성: 48시간 내에 15,000개의 의료용 나사를 98% 재료 활용률로 생산.

표면 품질: 통합 연삭 휠을 통한 거울면 마감(Ra 0.1µm).

복잡성: 단일 셋업으로 혈관 스텐트와 같은 5축 형상 가공.

4. 스위스식 정밀 나사 가공에 의존하는 산업

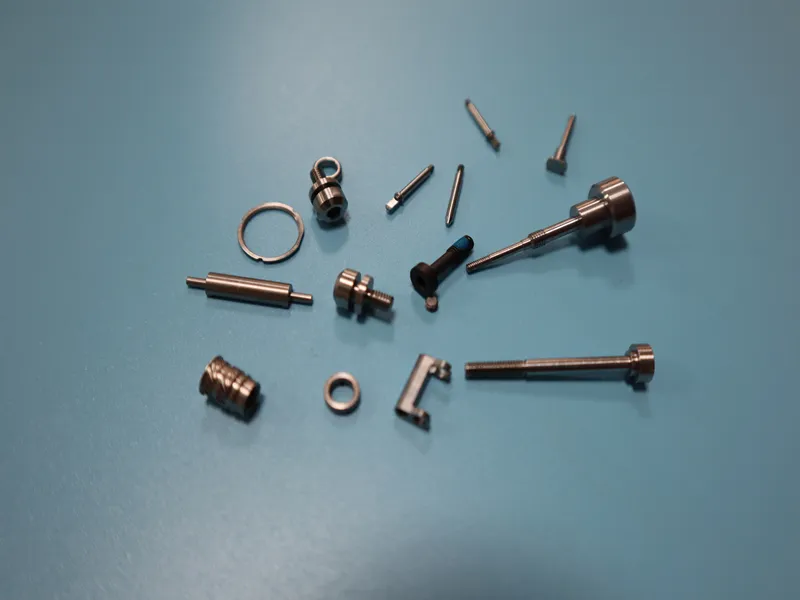

의료 기기

생분해성 임플란트: 6~12개월 내에 분해되는 마그네슘 합금 나사.

수술 로봇: Ø0.8mm 손목 관절형 기기, 0.001인치 굴곡 공차.

항공우주 및 방위

터빈 블레이드: 인코넬 718의 3D 냉각 채널.

위성 부품: 0.0003인치 열 안정성을 가진 알루미늄 7075 부품.

자동차

연료 인젝터: 0.1mm 미세 채널 노즐.

전기차 배터리 핀: 700°C 열을 견디는 황동 커넥터.

전자제품

마이크로 광학: 0.5µm 동심도를 가진 렌즈 마운트.

5. 스위스식 정밀 나사 가공에 사용되는 재료

재료	용도	달성 가능 공차
Ti-6Al-4V ELI	정형외과용 나사	±0.0002인치
316LVM 스틸	내식성 밸브	±0.0003인치
PEEK	MRI 호환 절연체	±0.0005인치
인코넬 718	제트 엔진 피팅	±0.0004인치

백금-이리듐과 같은 특수 합금도 가공이 가능합니다.

6. 스위스식 vs 기존 CNC 가공

요인	스위스식 정밀 나사 가공	기존 CNC
부품 크기	Ø0.3–32mm	Ø1–500mm
공차	±0.0001인치	±0.001인치
재료 폐기율	2%	15–20%
단위당 인건비	$0.75	$1.50
