스위스 CNC 가공 완벽 가이드

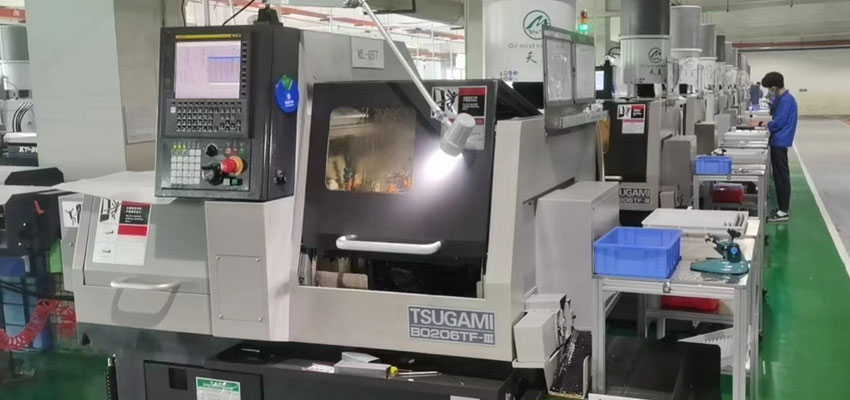

A. Swiss CNC Machining의 간략한 개요:

Swiss CNC Machining은 Swiss turning 또는 Swiss screw machining이라고도 알려져 있으며, 소형, 복잡 및 고정밀 부품 생산에 특히 적합한 정밀 가공의 전문 형태입니다. Swiss CNC 가공 공정은 스위스 시계 제조업체가 복잡한 시계 부품을 제조하기 위해 이 기술을 처음 개발하고 사용한 데서 이름을 따왔습니다.

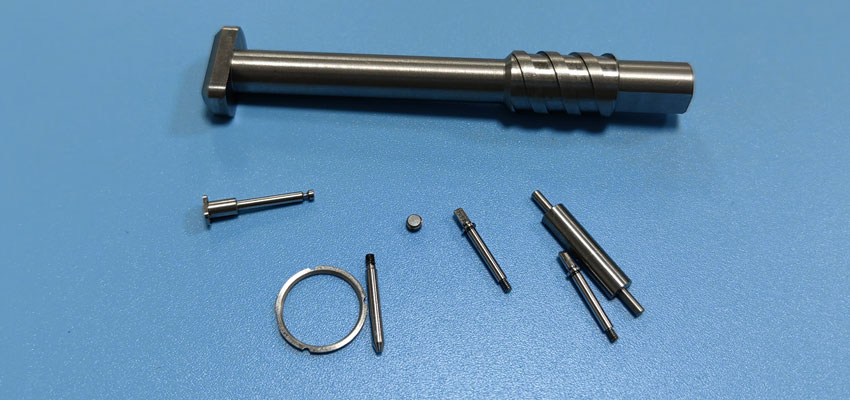

Swiss CNC Machining의 주요 특징은 다음과 같습니다:

1. 슬라이딩 헤드스톡 설계: Swiss CNC 기계에서 공작물은 콜릿에 고정되고 가공 도구는 슬라이딩 헤드스톡에 장착됩니다. 이 설계는 길고 가느다란 부품의 정밀하고 효율적인 가공을 가능하게 합니다.

2. 가이드 부싱: Swiss 기계는 종종 가이드 부싱을 포함하여 가공 중인 공작물에 지지대를 제공합니다. 이는 높은 종횡비를 가진 길고 가느다란 부품을 가공하는 데 특히 유용합니다.

3. 동시 가공: Swiss CNC 기계는 선삭, 밀링, 드릴링 및 나사 가공을 포함한 여러 가공 작업을 동시에 수행할 수 있습니다. 이 기능은 사이클 시간을 줄이고 효율성을 향상시킵니다.

4. 고정밀: Swiss CNC 가공은 높은 수준의 정밀도로 알려져 있어 생산을 가능하게 합니다.swiss screw machine parts엄격한 공차와 복잡한 형상으로.

5. 자동 바 피딩: Swiss 기계에는 자동 바 피더가 장착되어 있어 긴 원자재 바의 연속 가공이 가능하므로 재료 재장전을 위한 다운타임을 최소화합니다.

6. 다용도성: 처음에는 시계 제조용으로 개발되었지만, Swiss CNC 가공은 시계 산업 외에도 의료, 항공우주, 전자 및 자동차를 포함한 다양한 산업에서 응용되고 있습니다.

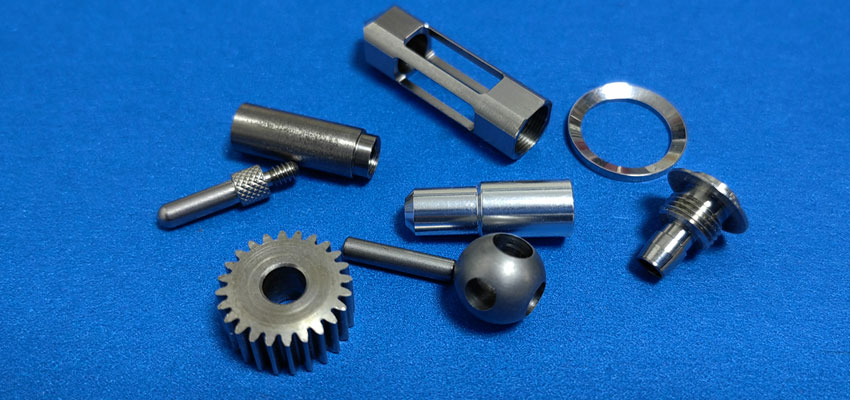

B. 다양한 산업에서의 Swiss CNC Machining의 중요성:

1. 의료 산업:

Swiss CNC 가공은 수술 기구, 치과 임플란트 및 정형외과 임플란트와 같은 소형 고정밀 의료 부품 생산에 널리 사용됩니다.

2. 항공우주 산업:

항공우주 분야는 항공우주 커넥터, 패스너 및 항공 전자 장비용 중요 부품과 같은 복잡하고 경량의 부품 제조를 위해 Swiss CNC 가공의 이점을 누리고 있습니다.

3. 전자 산업:

전자 산업에서 Swiss CNC 가공은 전자 기기용 미세 부품, 커넥터 및 소비자 전자 제품에 사용되는 기타 정밀 부품을 생산하는 데 사용됩니다.

4. 자동차 산업:

Swiss CNC 가공은 연료 인젝터, 센서 하우징 및 정밀 기어를 포함한 소형 복잡 자동차 부품 생산에 활용됩니다.

5. 시계 제조 및 주얼리:

이 기술의 기원은 시계 제조에 있으며, Swiss CNC 가공은 복잡한 시계 부품 및 주얼리 산업용 정밀 부품 생산에 중요한 역할을 계속하고 있습니다.

6. 일반 제조:

Swiss CNC 가공은 다양한 산업에서 고정밀 소형 부품을 효율적으로 생산할 수 있는 능력으로 가치를 인정받아 다양한 제조 요구에 다목적 솔루션을 제공합니다.

요약하자면, Swiss CNC 가공은 소형, 복잡 및 고공차 부품이 필요한 산업에서 광범위하게 응용되는 전문적이고 고정밀의 제조 공정입니다. 효율성, 정밀성 및 복잡한 형상을 처리하는 능력은 현대 제조에서 귀중한 기술로 만듭니다.

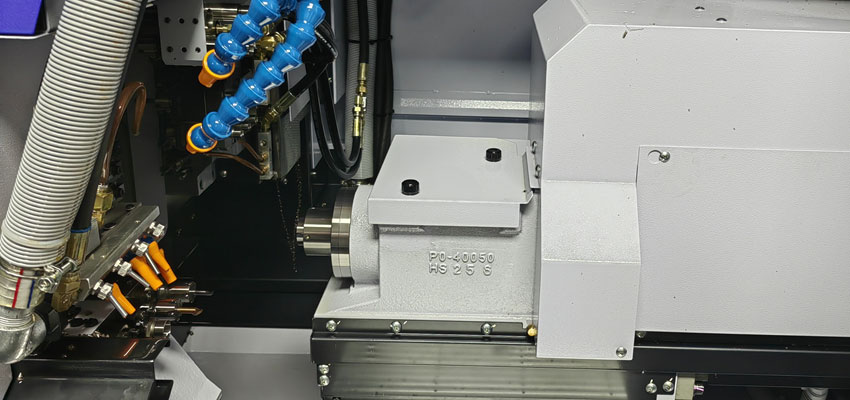

스위스 CNC 기계는 스위스 선반 또는 스위스 터닝 머신이라고도 불리며, 작고 복잡하며 고정밀 부품을 정밀하고 효율적으로 가공할 수 있는 독특한 설계로 작동합니다. 다음은 스위스 기계의 작동 방식에 대한 개요입니다.

1. 슬라이딩 헤드스톡 설계

스위스 기계는 슬라이딩 헤드스톡 설계를 특징으로 합니다. 가공물은 콜릿에 고정되어 Z축(길이 방향 이동)을 따라 미끄러질 수 있는 헤드스톡에 장착됩니다. 이 설계는 길고 가느다란 부품을 고정밀로 가공하는 데 중요합니다.

2. 가이드 부싱

많은 스위스 기계는 공구 영역 근처에 가이드 부싱을 포함합니다. 가이드 부싱은 특히 길고 가느다란 부품의 경우 가공물을 지지합니다. 처짐을 최소화하고 정밀 가공을 보장하는 데 도움이 됩니다.

3. 자동 바 공급

스위스 CNC 기계에는 자동 바 공급 장치가 장착되어 있습니다. 일반적으로 긴 막대 형태의 원자재가 기계에 로드됩니다. 자동 바 공급 장치는 재료를 기계에 지속적으로 공급하여 중단 없는 가공을 가능하게 합니다.

4. 공구 설정

스위스 기계에는 다양한 절삭 공구와 부착물을 포함하는 공구 설정이 있습니다. 이러한 공구는 공구 슬라이드에 장착되어 여러 공구를 사용하여 가공물을 동시에 가공할 수 있습니다.

5. 동시 가공

스위스 기계의 주요 특징 중 하나는 여러 가공 작업을 동시에 수행할 수 있다는 점입니다. 슬라이딩 헤드스톡과 가이드 부싱의 조합, 그리고 여러 공구의 사용으로 선삭, 밀링, 드릴링, 나사 가공과 같은 작업을 동시에 수행할 수 있습니다.

6. Z축 이동

슬라이딩 헤드스톡은 Z축을 따라 이동하여 가공물의 길이 가공을 가능하게 합니다. 이 이동과 가공물의 회전으로 선삭 작업이 가능합니다.

7. 공구 이동

공구는 X축(반경 방향 이동)과 Y축(축 방향 이동)을 따라 이동하는 공구 슬라이드에 장착됩니다. 이 이동과 가공물의 회전으로 공구가 가공물을 성형하고 형성할 수 있습니다.

8. 재료 제거

가공물이 회전하고 공구가 여러 축으로 움직이면서 원하는 형상, 특징, 치수를 만들기 위해 가공물에서 재료가 제거됩니다. 정밀한 움직임과 공구의 조합으로 높은 정확도의 가공이 가능합니다.

9. 품질 관리

스위스 기계는 품질 관리를 보장하기 위해 센서와 모니터링 시스템을 통합하는 경우가 많습니다. 이러한 시스템은 원하는 정밀도를 유지하기 위해 치수, 공구 마모 및 기타 요소를 실시간으로 확인할 수 있습니다.

10. 완제품

가공 공정이 완료된 후 완제품은 기계에서 배출됩니다. 연속 바 공급 시스템을 통해 여러 부품을 순차적으로 가공할 수 있습니다.

11. 재료 최적화

스위스 기계는 재료 낭비를 최소화하도록 설계되었습니다. 연속적인 원자재 막대를 사용함으로써 추가 재료 취급의 필요성이 줄어들고 폐기물이 최적화됩니다.

스위스 CNC 기계는 엄격한 공차를 요구하는 정밀하고 작은 부품을 생산하는 데 매우 특화되어 있으며 효율적입니다. 이러한 설계와 기능 덕분에 의료, 항공우주, 전자, 자동차와 같이 높은 정밀도가 중요한 산업에 특히 적합합니다.

스위스 가공과 전통 가공은 정밀 가공에 대한 두 가지 다른 접근 방식을 나타내며, 각각 고유한 장점과 적용 분야를 가지고 있습니다. 다음은 스위스 가공과 전통 가공의 비교입니다.

스위스 가공:

1. 설계 및 구조: 스위스 기계는 특히 길고 가느다란 형상을 가진 소형, 복잡, 고정밀 부품 생산을 위해 특별히 설계되었습니다.

2. 슬라이딩 헤드스톡: 스위스 기계는 슬라이딩 헤드스톡 설계를 특징으로 하여 공작물의 정밀 가공을 가능하게 합니다.

3. 재료 공급 - 자동 바 피더: 스위스 가공은 종종 자동 바 피더를 사용하여 긴 막대 형태의 원자재를 연속적으로 가공합니다. 이는 재료 낭비를 최소화하고 재장전에 따른 가동 중단 시간을 줄입니다.

4. 공구 및 동시 가공 - 다중 공구: 스위스 기계는 여러 공구를 동시에 사용하여 선삭, 밀링, 드릴링, 나사 가공 등의 작업을 동시에 수행할 수 있습니다.

5. 가이드 부싱: 가이드 부싱의 존재는 공작물을 지지하여 가공 중 변형을 최소화합니다.

6. 효율성 및 정밀도: 스위스 기계는 높은 정밀도와 정확성으로 유명합니다. 연속 바 공급 시스템과 동시 가공이 높은 효율성에 기여합니다.

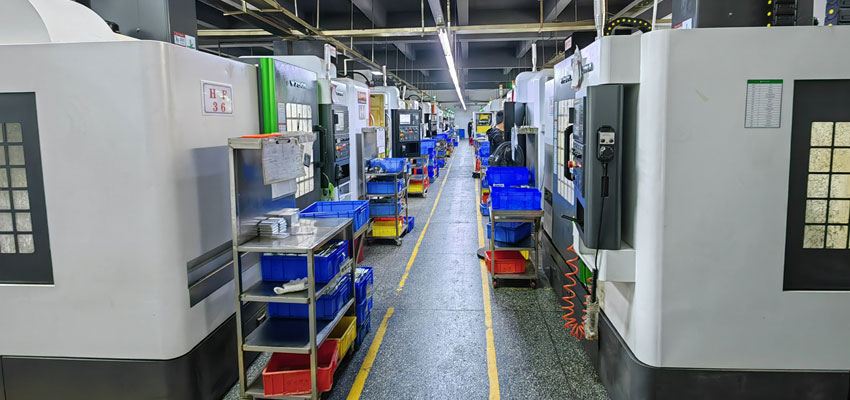

전통 가공:

1. 다양성 및 일반 응용 분야: 밀링 및 선삭과 같은 전통적인 가공 방법은 다양한 부품 크기와 형상을 처리할 수 있는 다재다능함을 제공합니다. 소형 및 대형 부품 모두에 적합하며 다양한 산업 분야에서 응용됩니다.

2. 공구 설정 및 교체: 공구 교체 시 가공 과정을 중단해야 할 수 있어 스위스 가공에 비해 가동 중단 시간이 늘어납니다. 공구 설정은 수동 조정 및 교체를 포함할 수 있습니다.

3. 재료 처리 - 배치 처리: 전통 가공은 종종 단일 설정에서 여러 부품을 가공하는 배치 처리에 사용됩니다.

4. 재료 처리: 재료 처리는 스위스 가공의 연속 바 공급에 비해 더 많은 수동 개입을 포함할 수 있습니다.

5. 작업 복잡성 - 순차 작업: 전통 가공은 선삭, 밀링 및 기타 공정에 대해 다른 기계나 설정을 사용하는 순차 작업을 포함할 수 있습니다.

6. 복잡성 처리: 전통 가공은 복잡한 부품을 처리할 수 있지만 복잡한 형상의 경우 더 많은 설정 변경이 필요할 수 있습니다.

7. 부품 크기: 사용되는 기계와 방법의 유형에 따라 소형 및 대형 부품 모두에 적합합니다.

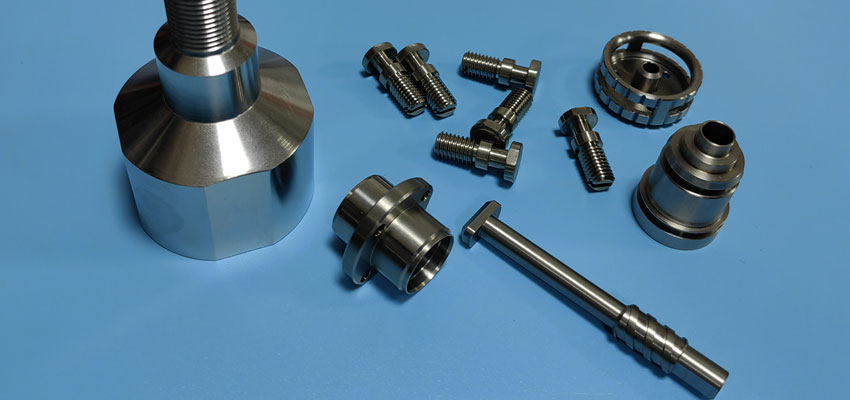

스위스 가공과 전통 가공 중 선택 시 고려 사항:

부품 복잡성: 작고 복잡하며 공차가 엄격한 부품의 경우 스위스 가공이 더 적합할 수 있습니다. 전통 가공은 더 넓은 범위의 부품 복잡성을 처리할 수 있는 다재다능함을 제공합니다.

A. 재료 및 물량: 스위스 가공은 소형 부품의 대량 생산에 선호됩니다. 전통 가공은 특히 대형 부품의 경우 저량 및 대량 생산 모두에 적합합니다.

B. 설정 시간 및 효율성: 스위스 가공은 연속 생산에 있어 설정 시간과 효율성 면에서 뛰어납니다. 전통 가공은 더 긴 설정 시간과 더 많은 수동 개입이 필요할 수 있습니다.

C. 공구 교체: 스위스 가공은 여러 공구를 동시에 사용할 수 있어 빈번한 공구 교체 필요성을 줄입니다. 전통 가공은 더 많은 공구 교체와 조정이 필요할 수 있습니다.

요약하자면, 스위스 가공과 전통 가공 중 선택은 부품 크기, 복잡성, 물량 및 응용 분야의 특정 요구 사항과 같은 요소에 따라 달라집니다. 각 접근 방식에는 장점이 있으며, 결정은 프로젝트의 고유한 특성에 기반해야 합니다.

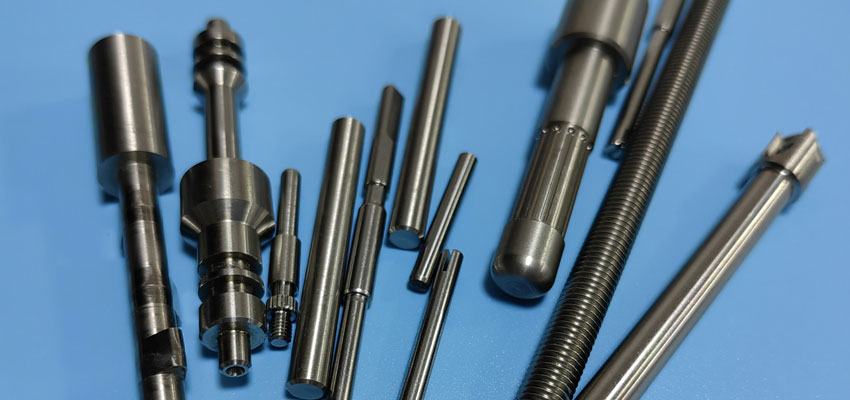

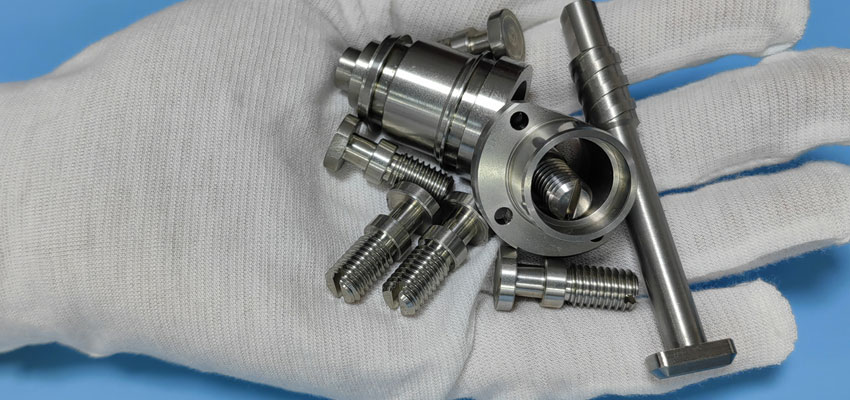

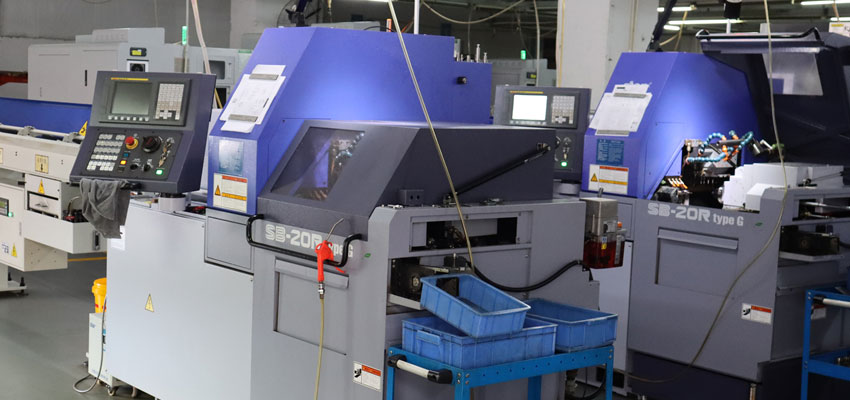

스위스 정밀 가공은 특히 소형, 복잡, 고정밀 부품 생산에 있어 여러 장점을 제공합니다. 다음은 스위스 정밀 가공의 주요 장점입니다:

1. 높은 정밀도와 정확성:

스위스 정밀 가공의 핵심은 높은 정밀도와 정확성에 대한 변함없는 헌신에 있습니다. 슬라이딩 헤드스톡과 가이드 부싱을 통해 구현되는 동시 가공 기능은 각 부품이 세심한 주의를 기울여 제작되도록 보장합니다. 엄격한 공차가 특징이 되어 스위스 정밀 가공은 의료 기기 및 항공 우주와 같이 최고의 정확성을 요구하는 산업에서 선호되는 선택이 됩니다.

2. 향상된 효율성과 생산성:

스위스 정밀 가공은 정밀성을 넘어 효율성과 생산성을 재정의합니다. 동시 작업을 통해 복잡한 부품을 원활하고 신속하게 생산할 수 있습니다. Falcon CNC Swiss는 설정 시간 단축과 최소한의 공구 교체로 프로젝트가 구상에서 완료까지 신속하게 진행되도록 하여 전반적인 효율성을 높이고 생산성을 향상시킵니다.

3. 스위스 CNC 가공의 비용 효율성:

정밀성을 위해 높은 비용을 지불할 필요는 없습니다. Falcon CNC Swiss가 제공하는 스위스 정밀 가공은 본질적으로 비용 효율적입니다. 간소화된 프로세스, 재료 낭비 감소, 효율적인 생산 주기는 제조 요구에 대한 비용 효율적인 솔루션에 기여합니다. 모든 부품에서 달성되는 정밀성은 품질이 손상되지 않도록 보장하므로 모든 규모의 프로젝트에 적합한 현명한 투자입니다.

요약하자면, 스위스 정밀 가공은 높은 정밀도, 효율성, 다양성을 결합하여 소형, 복잡, 고정밀 부품 생산이 필요한 산업에서 선호되는 방법입니다. 이러한 장점은 많은 응용 분야에서 생산 비용 절감, 품질 향상, 시장 출시 시간 단축에 기여합니다.

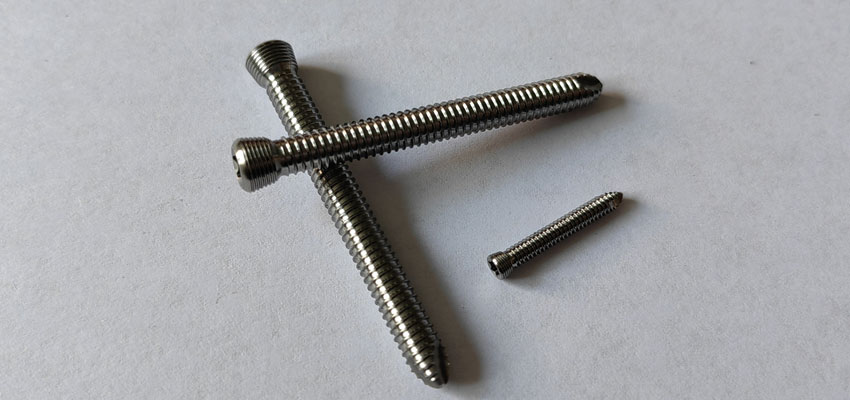

A. 의료 산업에서의 스위스 CNC 가공 활용

1. 수술 도구:스위스 CNC 가공은 메스, 겸자, 가위 등 고정밀 수술 도구 생산에 널리 사용됩니다.

2. 치과 임플란트:이 기술은 복잡한 치과 임플란트 및 다양한 치과 응용 분야에 사용되는 부품 제조에 활용됩니다.

3. 정형외과 기기:스위스 가공 부품은 뼈 나사, 플레이트, 관절 임플란트와 같은 정형외과 기기 생산에 중요한 역할을 합니다.

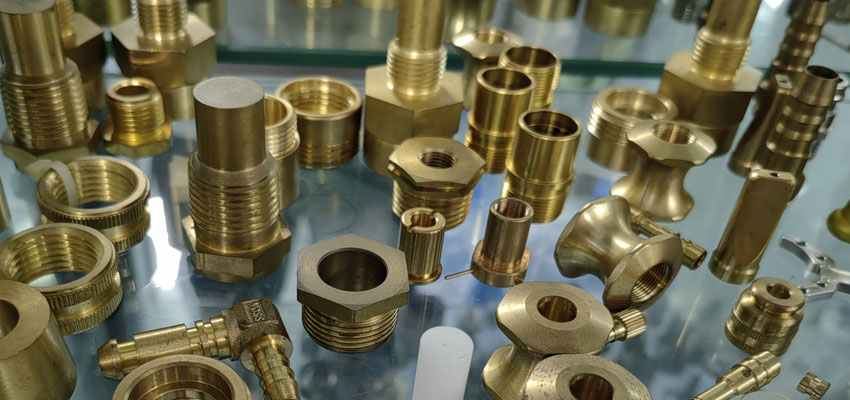

B. 항공 우주 산업에서의 스위스 CNC 가공 역할

1. 항공기 부품:스위스 CNC 가공은 커넥터, 피팅, 체결구 등 중요한 항공 우주 부품 생산에 사용됩니다.

2. 항공 전자 부품:센서 하우징, 커넥터, 전자 부품과 같은 항공 전자 시스템용 고정밀 부품은 스위스 가공을 통해 제조됩니다.

3. 경량 구조물:스위스 가공은 항공 우주 응용 분야를 위한 경량 및 복잡한 구조물 생산에 적합하며, 연료 효율성에 기여합니다.

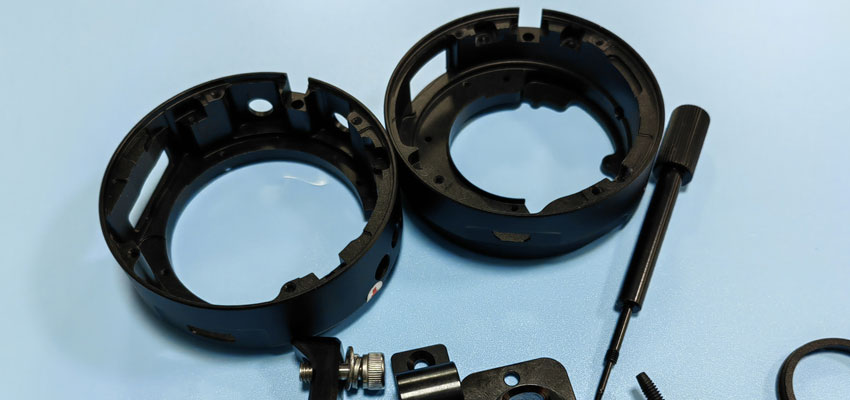

C. 스위스 CNC 가공이 적용되는 기타 산업

1. 전자 산업:커넥터, 소켓, 센서 하우징을 포함한 전자 기기용 초소형 부품 생산. 스위스 가공 부품은 전자 응용 분야에서 요구되는 소형화 및 정밀도에 필수적입니다.

2. 자동차 산업:연료 인젝터, 커넥터, 센서 부품과 같은 소형 고정밀 자동차 부품 제조. 스위스 가공은 차량의 전반적인 성능과 신뢰성에 기여하는 복잡한 부품 생산에 사용됩니다.

3. 시계 제조 및 주얼리:스위스 CNC 가공은 시계 제조에서 시작되었으며, 복잡한 시계 부품 생산에 여전히 중요한 역할을 합니다. 정밀도와 세부 사항이 중요한 고급 주얼리 부품은 종종 스위스 가공을 통해 생산됩니다.

4. 소비자 전자 제품:스마트폰, 태블릿 및 기타 소비자 전자 기기용 부품 생산. 스위스 가공은 소비자 전자 제품의 기능성과 미학에 기여하는 정밀하고 복잡한 부품을 만드는 데 사용됩니다.

5. 광학 산업:렌즈, 프리즘, 거울을 포함한 정밀 광학 부품 제조. 스위스 가공 부품은 다양한 광학 기기에서 요구되는 높은 광학 품질을 달성하는 데 중요합니다.

스위스 CNC 가공의 다재다능함과 정밀도는 복잡하고 높은 공차가 요구되는 부품을 필요로 하는 산업에서 가치 있는 기술로 만듭니다. 다양한 재료를 처리하고 소형 부품을 효율적으로 생산할 수 있는 능력은 현대 산업 응용 분야에서 중요한 제조 공정으로 자리매김하게 합니다.

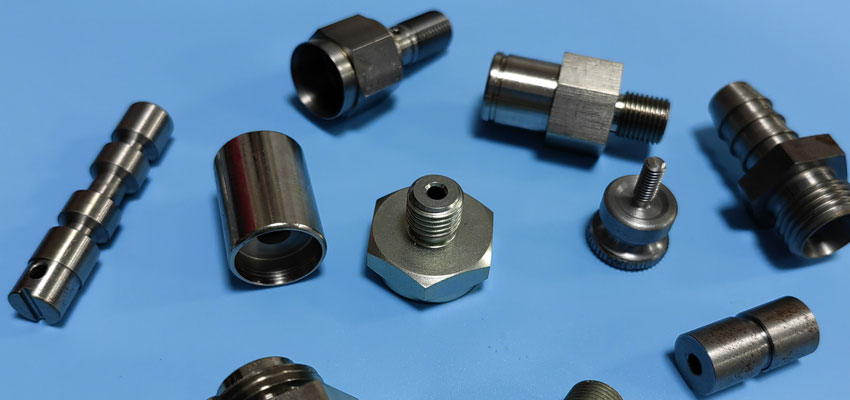

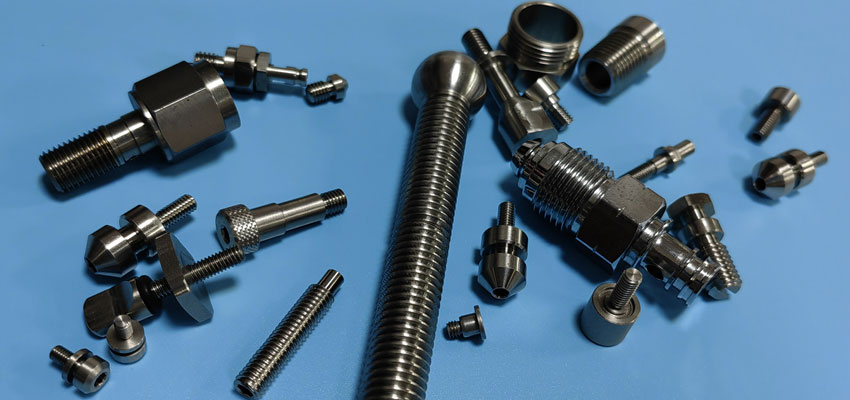

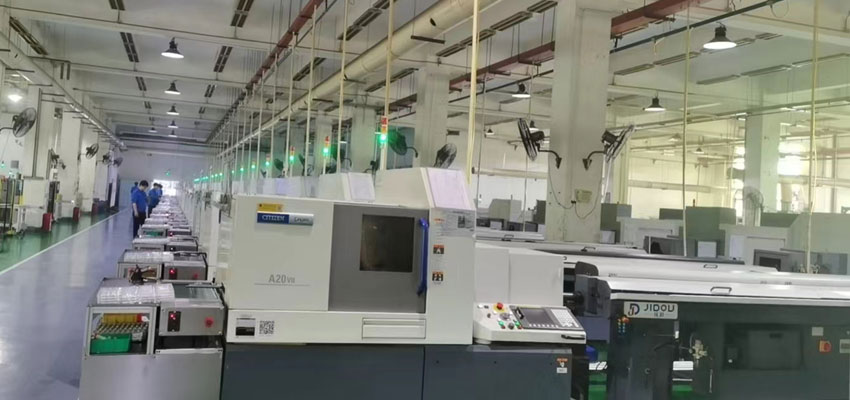

Falcon CNC Swiss에 오신 것을 환영합니다. 정밀성과 혁신이 만나는 스위스식 CNC 가공의 세계로 여러분을 초대합니다. 가공 여정을 시작하면서 최적의 결과를 위해 설계를 최적화하는 귀중한 인사이트를 제공합니다. "스위스식 CNC 가공을 위한 5가지 설계 팁"을 살펴보며 원활하고 효율적인 제조 공정을 보장하세요.

1. 명확성의 정밀도:

도면의 정확성과 명확성으로 시작하세요. 가독성이 높고 정밀한 도면은 당사 작업자가 신속하게 부품을 이해하고 가공할 수 있도록 하는 데 필수적입니다. 치수, 공차, 재료 및 마감 사양 등 포괄적인 정보를 포함하여 원활한 가공 공정을 구현하세요.

2. 효율성을 위한 표준 크기 구멍:

설계에 표준 크기 구멍을 통합하여 효율성을 최적화하세요. 극도로 작거나 깊은 구멍은 가공을 복잡하게 만들고 비용을 증가시킬 수 있습니다. 가능한 한 표준 크기 구멍을 사용하면 보다 원활하고 비용 효율적인 가공 공정이 보장됩니다.

3. 부드러운 모서리, 부드러운 공정:

설계에서 날카로운 모서리를 피하여 문제를 없애세요. 기존 CNC 선반이나 스위스식 기계에서 모두 둥근 모서리가 선호됩니다. 이 설계 방식은 원형 드릴 비트와 관련된 어려움을 최소화하고 방전 가공과 같은 고비용 방법의 필요성을 완화합니다. 적절한 모서리 반경을 유지하여 채터링과 조기 공구 마모를 방지하세요.

4. 필요한 곳에 엄격한 공차:

공차의 전략적 사용은 비용 효율적인 가공의 핵심입니다. 꼭 필요한 곳에만 엄격한 공차를 지정하세요. 불필요하게 엄격한 공차는 가공 시간과 전체 부품 비용을 증가시킬 수 있습니다. 신중한 공차 적용은 가장 중요한 부분에서 정밀성을 보장합니다.

5. 벽 두께에 주의:

설계에서 벽 두께를 우선시하세요. 스위스식 기계는 더 얇은 벽을 처리할 수 있지만, 지나치게 얇은 벽으로 부품을 설계하지 않는 것이 좋습니다. 벽이 얇으면 채터링과 같은 문제가 발생하여 정확도가 떨어지고 표면 품질이 저하된 부품이 생길 수 있습니다. 플라스틱 부품의 경우 얇은 벽은 뒤틀림이나 연화와 같은 문제에 기여할 수 있습니다.

Falcon CNC Swiss에서는 스위스식 CNC 가공의 정점에 도달할 수 있도록 지원합니다. 이러한 설계 팁을 적용하여 프로젝트를 한 단계 업그레이드하고 당사의 최첨단 가공 서비스와 원활한 협업을 보장하세요. 맞춤형 안내 또는 서비스에 관한 문의는 주저하지 말고 당사 전문가 팀에 연락하세요.
