CNC Swiss 선반은 정밀 샤프트가 필요한 엔지니어링 전문가에게 최고의 선택입니다. Swiss 정밀 샤프트는 일반적으로 ±0.0002인치 또는 그 이상의 공차를 가집니다. 일반적인 CNC 제조 선반은 소직경 가공 샤프트에서 정밀한 기하학적 무결성을 유지하는 능력이 부족하며, 여기에는 모든 긴 세장비 샤프트 가공 응용 분야가 포함됩니다. 수술 기구용 스테인리스 스틸 정밀 샤프트가 필요하든, 항공우주 액추에이터용 티타늄 Swiss 가공 샤프트가 필요하든, 올바른 재료 선택 방법, 런아웃 제어 방법, Swiss CNC 가공의 전체 잠재력 활용 방법을 이해하는 것이 성공 능력에 영향을 미치는 중요한 요소입니다.
아래 섹션에서는 엔지니어들이 자주 묻는 질문들과 함께 Falcon CNC Swiss가 원자재를 회전 운동에 사용되는 고성능 부품으로 변환하는 방법에 대해 설명합니다.

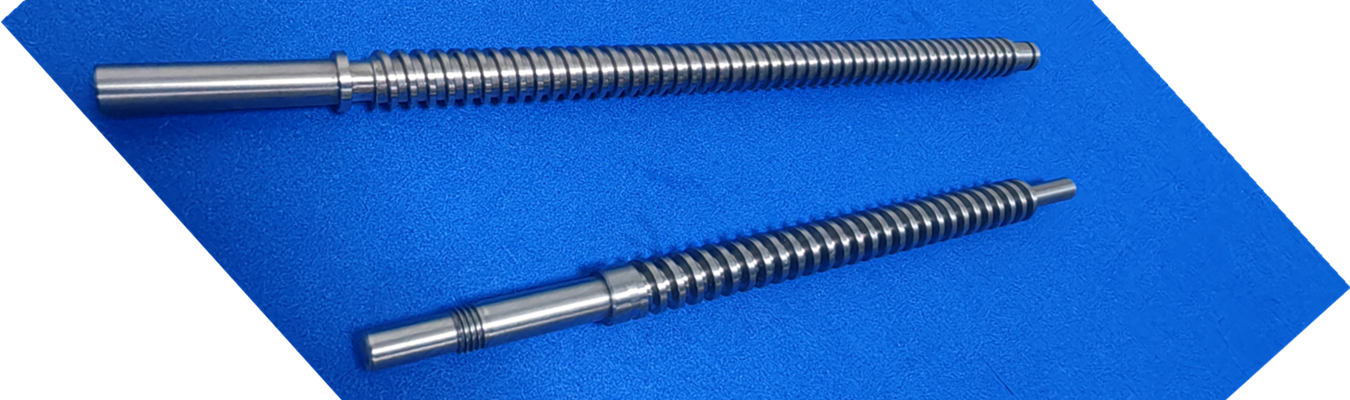

정밀 샤프트는 엄격한 치수, 기하 공차 및 표면 마감 기준에 따라 가공된 원통형 부품입니다. 범용 로드와 달리 정밀 샤프트는 다음 사항을 엄격히 관리합니다:
직경 공차(종종 ±5 마이크론 이하)
총 지시 런아웃(TIR) – 고속 응용 분야의 경우 일반적으로 0.005 mm 미만
표면 마감(Ra 0.2 µm 이하)
다중 직경 간 동심도
기계 샤프트는 회전하여 어셈블리 내 부품(예: 모터 전기자, 기어박스 입력 샤프트, 액추에이터 구동 샤프트)으로 동력, 토크 또는 동력을 전달하는 요소입니다. 이러한 모든 부품은 Swiss 스타일 자동화를 사용하여 가공할 수 있습니다. 그 결과 기존 선반으로는 재현할 수 없는 정밀도로 부품을 제작할 수 있습니다.
샤프트는 형상, 하중 및 응용 분야에 따라 다양합니다. 다음은 기술적 분석입니다:
| 샤프트 유형 | 주요 기능 | 일반 TIR 요구 사항 | 일반 산업 |
| 구동 샤프트 | 토크 전달 | 0.01 – 0.05 mm | 자동차, 산업 |
| 정밀 연삭 샤프트 | 직선 운동 / 가이드 | 0.002 – 0.005 mm | 로봇 공학, 의료 |
| 단차 샤프트 | 다중 직경 부품 위치 결정 | 0.005 – 0.01 mm | 펌프, 압축기 |
| 중공 샤프트 | 중량 감소 + 유체 통로 | 0.01 – 0.02 mm | 항공우주, 모터 |
| 편심 샤프트 | 왕복 운동 | 0.01 – 0.03 mm | 인쇄, 포장 |
정밀 연삭봉은 선삭 공정 후 연마 마감 처리를 완료해야 하며, 이는 초미세 표면 마감과 서브마이크론 진원도를 생성합니다. 또한 연삭은 연마를 통해 선삭 작업의 잔여물을 제거하고, 더 일관된 미세 경도를 제공하며, 열로 인한 손상(열영향부)을 복구합니다.
많은 기존 CNC 선반은 길이 대 직경(L/D) 비율이 4:1을 초과할 때 변형량 증가로 인해 길고 가는 샤프트 가공에 어려움을 겪습니다. 가이드 부싱이라는 독특한 메커니즘 덕분에 Swiss 선반은 공구에 바로 인접한 곳에서 가공물이 휘지 않도록 재료를 지지할 수 있습니다.
장점은 다음과 같습니다:
고정받침대 없이 최대 20:1의 L/D 비율 지원
밀링, 크로스 드릴링 및 스레드 휠링을 위한 동시 라이브 툴링
단일 사이클에서 완전한 부품 완성을 위한 서브 스핀들 이송
열적으로 안정적인 작동 – 냉각수가 가이드 부싱을 통해 흐름
CNC 선삭 액슬 또는 CNC 선반 샤프트 가공의 경우 Swiss 가공 자동화는 핸들링 오류를 줄이고 선삭 직경 간 동심도를 향상시킵니다.
마이크론 공차 샤프트를 요청하는 엔지니어는 일반적으로 세 가지 수준의 제어를 요청합니다:
1. 직경 공차 - Swiss 선삭은 다음 공차를 일관되게 유지할 수 있습니다: ±0.0002인치(±5 µm). 보정된 공구 경로와 온도 제어 냉각수를 통해 Falcon은 ½인치(12mm) 미만의 소직경 가공 부품에 대해 ±0.0001인치(±2.5 µm)를 달성할 수 있습니다.
2. 기하 공차 - 진원도(예: 중심선에 대한 치수 정확도)와 원통도(즉, 테이퍼와 진직도를 결합한 정도 측정)는 진동을 제어합니다. 예를 들어, Swiss 가이드 부싱 지지대는 진원도 오차를 약 0.00012인치(3 µm) 미만으로 제한합니다. 원통도는 4인치 길이에 걸쳐 0.0002인치 이내로 유지됩니다.
3. 런아웃 - 총 지시 런아웃(TIR)은 회전 런아웃 형태의 표면 편차 측정입니다. 고정밀 구동 샤프트의 경우, 임의의 두 직경 간 방사형 총 지시 런아웃(TIR)이 ±0.0002인치(±5 µm) 이하임을 보장합니다.
엔지니어 참고 사항: 런아웃을 지정할 때는 임의의 형상이 아닌 기능적 기준 표면(예: 베어링 저널)을 항상 참조하십시오.

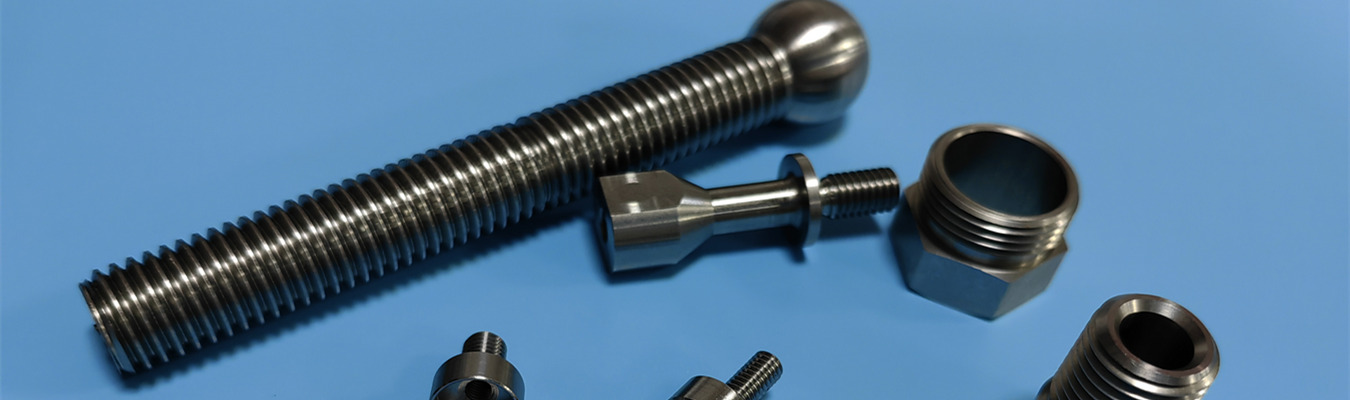

재료 선택은 가공성, 열처리 반응 및 최종 성능에 영향을 미칩니다. 다음은 맞춤형 CNC 샤프트에 적합한 옵션입니다:
| 재료 계열 | 합금 예시 | Swiss 가공성 | 일반 경도 | 주요 응용 분야 |
| 스테인리스 스틸 | 303, 304, 316, 17-4 PH | 양호 – 우수 | 20–45 HRC | 의료, 해양, 식품 장비 |
| 티타늄 | Grade 2, Grade 5 (6Al-4V) | 보통(날카로운 공구 필요) | 30–41 HRC | 항공우주, 수술, 레이싱 |
| 황동 | C360, C464 | 우수 | 80–90 HRB | 밸브 샤프트, 전자 부품 |
| 알루미늄 | 6061, 7075 | 우수 | 60–95 HRB | 로봇 공학, 드론 액슬 |
| 경화강 | 4140, 4340, 52100 (열처리 전) | 보통 – 양호 | 45–62 HRC | 중부하 구동 샤프트 |
| 탄소강 | 12L14, 1144, 1045 | 우수 – 양호 | 15–25 HRC | 일반 산업용 샤프트 |
도금 및 아노다이징 옵션: 내식성 또는 내마모성을 위해 Falcon은 도금 가공 샤프트(아연, 니켈, 무전해 니켈) 및 아노다이징 CNC 샤프트(알루미늄용 Type II 또는 Type III 하드 코트)를 제공합니다.
