터보, 펌프 또는 압축기 내부의 임펠러를 본 적이 있다면, 그 작고 굽은 블레이드가 어떻게 정확하게 만들어지는지 궁금했을 것입니다. 임펠러는 까다롭습니다. 좁은 공간과 곡선을 가지고 있으며, 흔들리거나 파손되지 않고 고속으로 회전해야 합니다. 그렇다면 임펠러 설계 방법에는 어떤 것들이 있을까요?
가장 일반적인 방법:
주조: 액체 금속을 금형에 붓는 방식입니다. 대량 생산에 적합하지만 기공이나 불균일한 표면 마감이 발생할 가능성이 있습니다. 용접 조립: 블레이드를 개별적으로 설계하여 허브에 용접하는 방식입니다. 비용은 저렴하지만 강도가 낮고 정확도가 떨어집니다.
CNC 가공: 소재 블록 전체에서 부품을 최종 완성하는 방식입니다. 성능이 중요한 애플리케이션의 표준입니다. 이 가이드는 가공된 임펠러에 초점을 맞춥니다: 왜 더 나은지, 어떻게 만들어지는지, 임펠러 가공 업체에서 무엇을 찾아야 하는지에 대해 다룹니다.
답변은 임펠러가 수행해야 하는 작업에 따라 달라집니다. 다양한 애플리케이션은 서로 다른 소재를 요구합니다. 다음은 그 분석입니다:
| 소재 | 최적 용도 | 주요 특성 | 일반적인 응용 분야 |
| 알루미늄 | 경량, 비용 효율적인 애플리케이션 | 경량, 우수한 가공성, 내식성 | 자동차 터보차저, 송풍기, 저속~중속 펌프 |
| 스테인리스 스틸 | 부식성 또는 위생 환경 | 강함, 내식성, 내구성 | 식품 가공 펌프, 해양 애플리케이션, 화학 펌프 |
| 티타늄 | 고성능, 극한 조건 | 우수한 강도 대 중량비, 내열성, 생체 적합성 | 항공우주 터빈, 고성능 펌프, 의료 기기 |
| 황동 | 저마찰, 장식용 또는 해양용 | 우수한 가공성, 내식성, 저마찰 | 해양 펌프, 연료 펌프, 장식용 애플리케이션 |
신뢰할 수 있는 임펠러 가공 공급업체와 협력할 때, 해당 업체는 온도, 압력, 유체 유형 및 속도 요구 사항과 같은 작동 조건에 맞는 소재를 선택하도록 도와줄 것입니다. 당사의 멀티축 임펠러 가공 소재에 대한 자세한 정보를 확인하세요 →
엔지니어분들로부터 자주 받는 질문입니다. 솔직한 답변은? 상황에 따라 크게 다릅니다. 복잡성, 크기 및 소재에 따라 말이죠. 하지만 현실적인 대략적인 수치는 다음과 같습니다:
| 임펠러 유형 | 복잡성 | 일반적인 가공 시간 | 비고 |
| 단순 알루미늄 송풍기 임펠러 | 낮음 (개방형 블레이드, 기본 형상) | 2~6시간 | 3축 또는 4축 밀링 |
| 자동차 터보차저 임펠러 | 중간 (곡선 블레이드, 더 엄격한 공차) | 4~12시간 | 일반적으로 5축 가공 필요 |
| 스테인리스 스틸 펌프 임펠러 | 중간~높음 (폐쇄형 또는 반폐쇄형 설계) | 8~24시간 | 더 단단한 소재로 인해 속도 저하 |
| 티타늄 터빈 임펠러 (항공우주) | 높음 (복잡한 블레이드 형상, 엄격한 공차) | 20~40+ 시간 | 5축 가공, 소재 경도로 인한 느린 이송 |
리드 타임에 영향을 미치는 기타 요소:
프로그래밍: 복잡한 5축 공구 경로는 필요한 시뮬레이션 수준에 따라 하루 이상이 소요될 수 있습니다.
셋업: 임펠러, 특히 폐쇄형 임펠러의 고정 장치는 간단하지 않습니다.
검사: 임펠러는 종종 CMM 검사와 동적 밸런싱이 필요하며, 이 모두 시간이 소요됩니다.
맞춤형 임펠러의 경우, 복잡한 부품은 주문부터 납품까지 2~4주를 계획하십시오. 알루미늄으로 제작된 간단한 부품은 1~2주 내에 배송될 수 있습니다.
5축에 대해 이야기하기 전에 4축 밀링을 이해해 봅시다.
기본 3축 밀링에서 절삭 공구는 X(좌우), Y(앞뒤), Z(상하)의 세 방향으로 움직입니다. 부품은 고정됩니다. 이는 단순한 형상에는 작동하지만 곡선 블레이드가 있는 임펠러의 경우 3축은 한계가 있습니다.
4축 밀링은 부품을 회전시키는 회전축(보통 A축이라고 함)을 추가합니다. 이를 통해 기계는 부품을 수동으로 재배치하지 않고도 여러 면의 형상에 접근할 수 있습니다. 3축에서 크게 업그레이드된 것이지만 복잡한 언더컷 및 블레이드 표면에는 여전히 한계가 있습니다.
임펠러의 경우 5축이 진정한 게임 체인저입니다. 그 이유는 다음과 같습니다:
5축 밀링은 두 번째 회전축을 추가하여 공구가 사실상 모든 각도에서 부품에 접근할 수 있도록 합니다.
이를 통해 커터가 블레이드 표면의 자연스러운 곡선을 따라 더 나은 표면 마감을 유지하며 연속적으로 접촉할 수 있습니다.
또한 추가 셋업이 필요 없어 정확도가 향상되고 리드 타임이 단축됩니다.

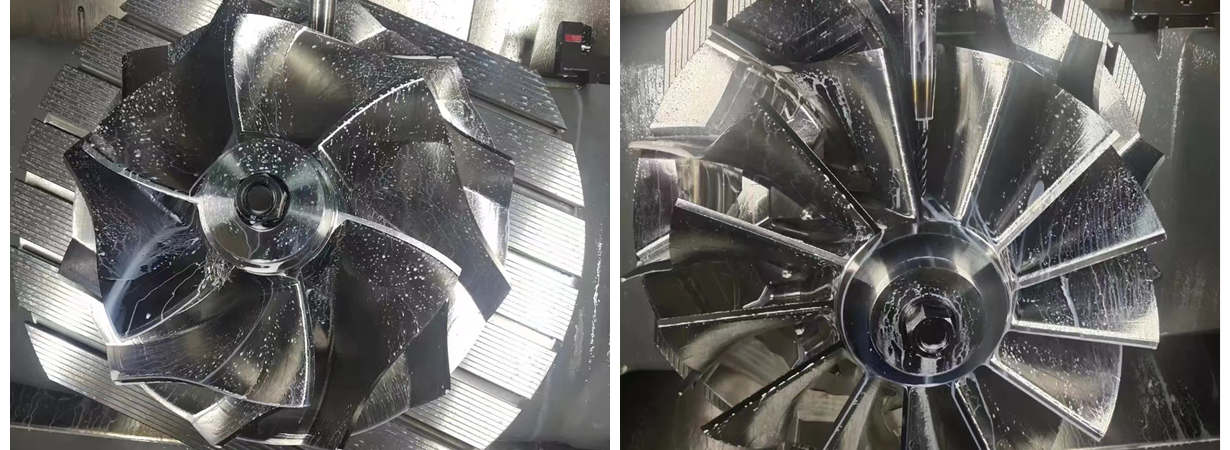

멀티축 임펠러 가공이 언급될 때는 일반적으로 5축을 의미합니다. 이는 고성능 터보차저 임펠러, 압축기 임펠러 및 항공우주 터빈 부품의 표준입니다.
금속 블록에서 완성된 부품까지 맞춤형 임펠러가 어떻게 제조되는지 자세히 살펴보겠습니다.
바로 여기서 마법이 일어납니다. 임펠러 밀링은 복잡한 블레이드 형상에 효과적인 공구 경로를 생성하는 특수 CAM(Computer-Aided Manufacturing) 소프트웨어가 필요합니다. 프로그래머는:
3D 모델을 사용하여 블레이드 표면을 정의합니다.
작업에 적합한 절삭 공구를 선택합니다 (일반적으로 블레이드 표면에는 볼 엔드밀 사용).
대부분의 소재를 제거하는 황삭 패스를 생성합니다.
블레이드 및 허브의 정삭 패스를 생성합니다.
시뮬레이션을 사용하여 충돌 없는 가공을 위해 전체 프로세스를 검증합니다.
기계는 최종 치수에 매우 가까운 대략적인 형상으로 대부분의 소재를 제거합니다. 알루미늄 임펠러 가공의 경우 황삭은 상당히 빠르게 수행될 수 있습니다. 스테인리스 스틸 임펠러 가공 또는 티타늄 가공은 약간 더 느리며 공구 마모 관리가 필요합니다.
여기서 정밀도가 달성됩니다. 기계 공구는 블레이드 형상을 정확한 형상으로 만드는 복잡한 공구 경로를 따릅니다. 터보차저 임펠러 가공 (또는 압축기 임펠러 가공)의 경우 블레이드 표면의 마감은 중요한 제어 매개변수입니다. 거친 블레이드는 난류를 생성하여 효율성을 떨어뜨립니다. 모든 표면 및 반경 마감은 신중하게 모니터링됩니다.
완성된 임펠러는 CMM(3차원 측정기)을 사용하여 다음 기준에 대해 측정됩니다:
CAD 모델 대비 블레이드 프로파일
허브 치수
보어 동심도
블레이드 두께
임펠러는 고속(경우에 따라 수만 RPM)으로 회전하도록 설계되었으며, 약간의 불균형이라도 진동, 소음 및 조기 고장을 유발합니다. 가공 후 임펠러는 가능한 한 완벽한 제품을 만들기 위해 동적 밸런싱을 거칩니다. 이 작업은 터보차저 임펠러 가공 및 터빈 작업에 매우 중요합니다.
Falcon CNC Swiss의 정밀 임펠러 가공 공정에 대해 자세히 알아보기 →
