신뢰할 수 있는 커넥터 시스템을 설계하는 것은 단순히 핀 수와 폼 팩터를 일치시키는 것 이상의 의미를 갖습니다. 모든 견고한 결합 인터페이스를 구성하는 재료 과학, 미크론 단위의 형상 및 제조 정밀성 간의 상호 작용을 이해해야 할 사항이 훨씬 더 많습니다. 따라서 정밀 커넥터를 지정하거나 정밀 결합 시스템을 설계하는 엔지니어는 커넥터 공차가 어셈블리의 전기적 기능, 기계적 내구성 및 전체 비용에 어떻게 영향을 미칠지 이해하는 것이 중요합니다.
Falcon CNC Swiss는 고장이 허용되지 않는 애플리케이션(의료용 임플란트, 자동차 감지 시스템, 고속 통신 및 소비자 가전)을 위한 CNC Swiss 선삭 커넥터를 제조합니다. 이 가이드에서는 일반적인 엔지니어링 질문에 답하고 수천 번의 결합 사이클을 견딜 수 있는 고품질 맞춤 제작 정밀 커넥터를 만드는 방법에 대한 통찰력을 제공합니다.
"사용 가능한 커넥터 유형은 몇 가지입니까?"라는 질문에 대한 답변은 사용된 분류 체계에 따라 달라집니다. 일반적으로 전기적 상호 연결의 분류는 사용된 종단 유형에 따라 이루어집니다. 커넥터의 가장 일반적인 세 가지 종단 분류는 (1) 보드 대 보드, (2) 케이블/와이어 대 케이블/와이어, (3) 케이블/와이어 대 보드입니다.
PCB를 서로 연결할 때(보드 대 보드) 커넥터는 케이블을 사용하지 않고 PCB를 직접 연결합니다. 이러한 커넥터는 일반적으로 소형 시스템 설계에 사용되며 원하는 레이아웃(예: 평행 적층, 수직 적층, 메자닌)을 제공하기 위해 다양한 방식으로 구성할 수 있습니다. 보드-투-보드 커넥터는 고밀도 통신 장치, 스마트폰 및 웨어러블에서 찾을 수 있습니다.
커넥터를 사용하여 여러 도체 또는 와이어를 함께 연결할 때(즉, 케이블/와이어 대 케이블/와이어) 다양한 방법을 사용하여 연결할 수 있습니다. 예를 들어, 개별 와이어를 함께 연결할 때 가장 일반적인 연결 방법 중 하나는 크림핑을 사용하는 반면, 단일 케이블에서 여러 도체를 연결할 때는 일반적으로 IDC를 사용합니다. IDC는 날카로운 빔을 사용하여 케이블의 절연체를 절단하여 기밀 금속 대 금속 연결을 제공합니다.
보드 실장 커넥터(케이블/와이어 대 보드)는 한쪽 끝이 리셉터클을 PCB에 연결하고 다른 쪽 끝이 케이블 종단 또는 와이어 종단에 연결됩니다. 이러한 유형의 커넥터 중 상당수는 대량 조립 후 IDC도 활용합니다.
커넥터는 결합 방식(예: 나사식/베이어닛, 마찰 끼움/푸시/풀, 래치 잠금), 접점 도금 유형(예: 금/주석, 은/팔라듐 코발트) 및 시장 애플리케이션(예: 자동차, 의료, 산업, 무선 주파수/마이크로파)과 같은 다른 요소에 따라 분류될 수도 있습니다. 커넥터 분류에 대한 철저한 이해는 엔지니어링 팀이 해당 애플리케이션에 적합한 정밀 연결 시스템을 지정할 수 있는 통찰력을 제공합니다.
커넥터 신뢰성에서 가장 간과되는 변수는 치수 편차입니다. 공칭 값에서 0.01mm 벗어난 접촉 핀은 여전히 조립될 수 있지만 접촉 저항이 20~30% 증가하고 원치 않는 열이 발생하며 결국 진동 시 간헐적인 신호 손실을 유발할 수 있습니다.

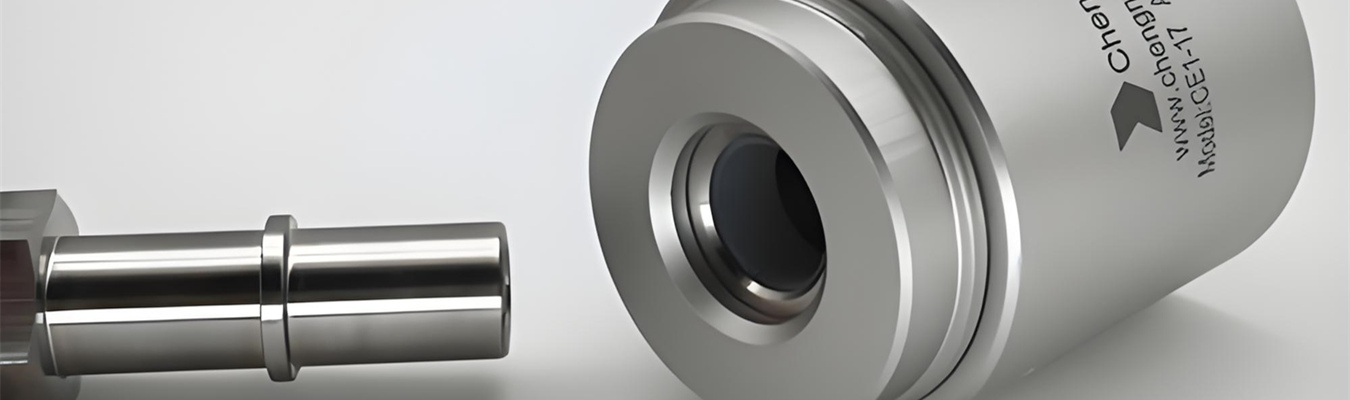

정밀 가공 공차는 모든 중요한 형상에 대해 허용 가능한 상한 및 하한 편차를 정의합니다. 업계 자료에 따르면 일반 정밀 가공의 표준 벤치마크는 ±0.005인치(0.127mm)이며, 고정밀 작업은 중요한 형상의 경우 ±0.0005인치(12.7미크론)에 도달합니다. Falcon에서 당사의 Swiss형 가공은 일상적으로 ±0.0002인치까지의 공차를 달성하여 생산 배치 전반에 걸쳐 일관된 전기적 및 기계적 성능을 유지하는 고공차 커넥터 부품을 가능하게 합니다.
정밀 커넥터 부품의 주요 공차 범주:
| 공차 유형 | 중요한 대상 | 일반적인 범위 |
| 직경 (핀/소켓) | 삽입/인출력, 접촉 저항 | ±0.005 mm ~ ±0.02 mm |
| 동심도 | 신호 무결성, VSWR (RF 커넥터) | ≤0.01 mm TIR |
| 나사 피치 및 형상 | 결합 안전성, 밀봉 | ISO 6H/6G, 피치 ±0.002 mm |
| 평탄도 (결합면) | 환경 밀봉, EMI 차폐 | ≤0.005 mm |
| 형상 위치 (슬롯/홈) | 분극, 키잉 정렬 | ±0.01 mm |
엔지니어링 인사이트: 모든 치수에 대해 가능한 가장 엄격한 공차를 지정하면 기능이 반드시 개선되는 것은 아니지만 비용이 크게 증가합니다. 공차가 한 단계 더 엄격해질 때마다 가공 시간과 검사 비용이 대략 두 배로 늘어납니다. 공급업체와 협력하여 미크론 수준의 제어가 실제로 필요한 핵심 기능 치수를 식별하십시오.

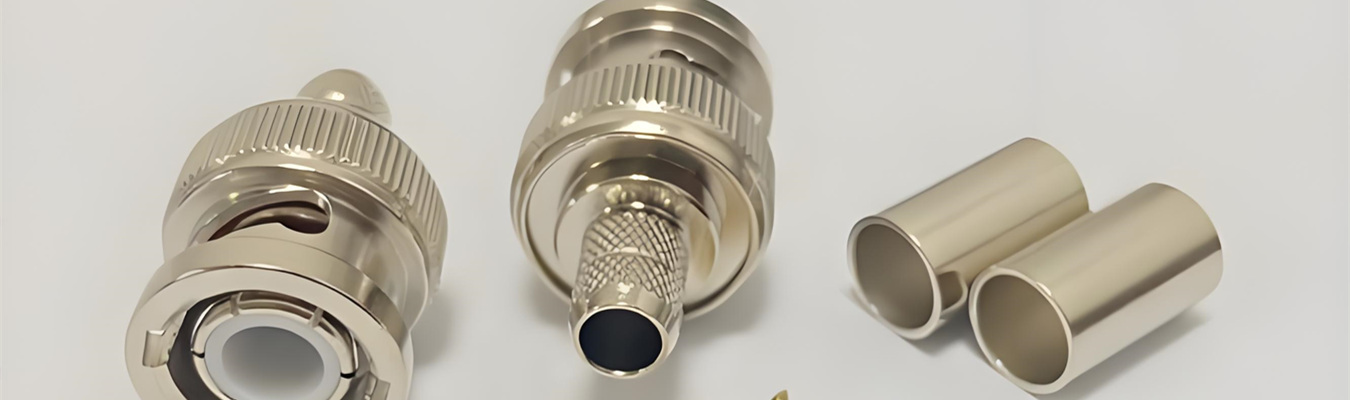

재료 선택은 다른 어떤 설계 결정보다 커넥터 성능을 좌우합니다. 올바른 합금은 전기 전도성, 기계적 강도, 내식성, 가공성 및 비용의 균형을 유지합니다. 아래는 정밀 선삭 전기 커넥터를 위해 당사에서 가장 일반적으로 가공하는 재료입니다.
스테인리스 스틸(303, 304, 316L)은 우수한 내식성과 기계적 강도를 가지므로 의료용, 산업용 센서 인터페이싱 및 자동차 애플리케이션에서 일반적으로 사용됩니다. 가공 경화 및 칩 제어로 인해 가공이 쉽지 않지만 최적화된 툴패스를 사용한 Swiss형 선삭을 활용하면 거울과 같은 표면 마감과 버가 없는 나사산 영역을 특징으로 하는 스테인리스 스틸 선삭 커넥터 설계가 가능합니다.
황동(C36000, C38500)은 뛰어난 전기 전도성과 적절한 내식성과 함께 자유 가공 능력으로 인해 상업용 및 산업용 커넥터를 만드는 데 계속해서 주로 사용되는 합금입니다. 따라서 전자, 배관 및 공압 애플리케이션에 사용되는 정밀 커넥터 부품에 이상적입니다. 또한 황동은 전기 도금에 매우 잘 반응하여 금, 니켈, 은 또는 주석 도금 마감에 우수한 접착력을 제공합니다.
베릴륨 구리(C17200 또는 CuBe2)는 모든 구리 합금 중에서 가장 높은 인장 강도를 유지하면서 우수한 전기 전도성을 제공하는 우수한 구리 합금입니다. 또한 베릴륨 구리 부품은 원래 모양을 유지하면서 상당한 스프링 하중을 견딜 수 있습니다. 따라서 이러한 부품은 소켓 접점, RF 커넥터 핑거 및 고사이클 결합 인터페이스에 이상적인 선택입니다. 예를 들어 Falcon Company에서 베릴륨 구리로 제조한 RF 접점은 40GHz 5G 안테나 애플리케이션에서 0.008dB 삽입 손실을 보이는 것으로 이미 입증된 뛰어난 고주파 성능을 보여줍니다.
도금된 전도성 표면은 주로 외관보다는 기능성을 위해 선택됩니다. 금은 신뢰할 수 있는 전기 연결, 저저항 접점 및 프레팅 부식으로 인한 마모에 대한 우수한 내성을 제공하는 내산화성으로 잘 알려져 있습니다. 커넥터 접점의 금도금 두께는 0.1 ~ 5.0 µm(4 ~ 200 마이크로인치) 범위이며, 일반적으로 도금 비용을 최소화하기 위해 두 결합 부품의 인터페이스에 선택적으로 적용됩니다. Class I 애플리케이션에서 발견되는 금도금의 평균 두께는 일반적으로 0.000050 인치 ~ 0.000070 인치(1.27 ~ 1.78 µm)입니다.
스프링과 같은 특성과 피로 저항이 결합되어야 하는 정밀하고 비용에 민감한 애플리케이션의 경우 인청동(C51000 및 C52100)이 베릴륨 구리에 대한 적합한 대안이 될 것입니다. 인청동은 접점 스탬핑에 광범위하게 사용되지만 Swiss 선삭 부품은 정밀 소켓 접점 및 터미널 핀에 대해 더 나은 치수 일관성을 제공합니다.
Swiss 선삭 알루미늄 커
