스위스식 가공 vs CNC: 정밀 제조를 위한 데이터 기반 가이드

Table of Content [Hide]

인간의 머리카락 굵기(약 80μm)조차 거친 정밀도로 간주되는 시대에, 스위스식 가공과 CNC 기술은 각기 다른 영역을 차지하고 있습니다. 이 2,800단어에 달하는 기술 심층 분석은 하드 데이터, 업계 벤치마크 및 실제 사례 연구를 통해 두 기술의 차이점을 탐구하여 엔지니어가 정보에 기반한 결정을 내릴 수 있도록 지원합니다.

1. 구조적 진화: 선반에서 슬라이딩 헤드스톡까지

CNC의 핵심 동력

기존 CNC 선반은 프로그래밍 가능한 자동화로 제조업에 혁명을 일으켰습니다. 회전 척과 고정식 공구로 최대 Ø500mm의 부품을 처리할 수 있어 자동차 변속기 샤프트나 산업용 밸브에 이상적입니다. 그러나 직경 Ø10mm 미만에서는 원심력으로 인해 ±0.015mm를 초과하는 진동 오차가 발생하는 취약점이 드러납니다.

스위스식 가공의 정밀 DNA

1880년대 시계 부품용으로 개발된 현대식 스위스 CNC는 다음을 통합합니다:

슬라이딩 헤드스톡: 가이드 부싱을 통해 봉재를 공급하여 공작물 변형을 92% 감소(ASME B5.54-2005).
라이브 툴링: 12개 이상의 회전 공구가 동시에 작동하여 복잡한 형상을 가공.
미세 윤활: 절삭날에 0.1μm 두께의 유막을 형성하는 오일 미스트 시스템.

자세한 내용은 CNC 스위스식 가공에 대해 알아보세요.

기계적 장점 비교

파라미터	CNC 선반	스위스식 기계
공작물 지지	척 (3-죠)	가이드 부싱
공구-공작물 거리	5–10mm	0.1–0.5mm
최대 스핀들 속도	4,000 RPM	16,000 RPM
진동 감쇠	수동식	능동형 정압 베어링

2. 재료 과학: 경계를 넘어서

CNC의 중량급 챔피언

인코넬 718: 1,100 MPa 인장 강도의 터빈 블레이드로 가공.

공구강(D2): 산업용 다이를 위해 62 HRC로 경화.

스위스식 가공의 섬세한 숙련도

티타늄(Grade 23 ELI): Ra 0.2μm 표면 마감의 척추 나사(FDA 510(k) 승인).

생분해성 Mg 합금: 연간 0.8mm 속도로 흡수되는 임시 뼈 나사.

Vespel® SP-1: 반도체 도구용 고온 절연체.

절삭 파라미터 대비

재료	CNC 이송 속도	스위스식 이송 속도	표면 마감 차이
316L 스테인리스	0.15mm/rev	0.05mm/rev	Ra 0.8μm vs 0.3μm
PEEK	0.20mm/rev	0.08mm/rev	버(burr) 없음 vs 수동 디버링

3. 공차 전쟁: 미크론 단위의 대결

CNC의 한계 노출

열 드리프트: 스핀들 가열로 인해 4시간 동안 0.008mm 치수 변화 발생.

채터 마크: 주파수 분석 결과 8,000 RPM 이상에서 공진 진동 발생.

스위스식 정밀 무기고

서브 스핀들: 재척 없이 후면 특징 가공 가능 (0.002mm 동심도).

레이저 마이크로미터: 공정 중 모니터링을 통해 50개 부품마다 공구 조정.

극저온 냉각: 액체 질소(-196°C)로 Ti-6Al-4V 가공 경화 방지.

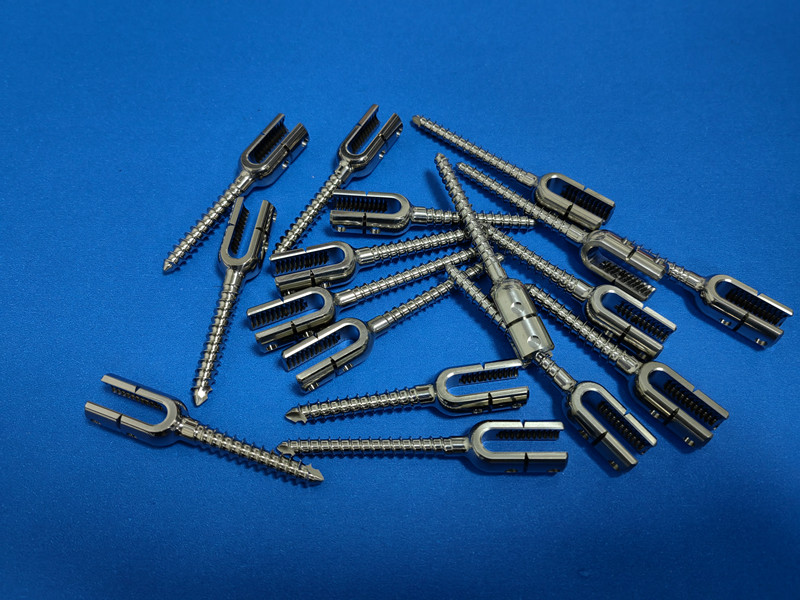

의료 사례 연구 – 뼈 나사

지표	CNC 결과	스위스식 결과	개선율
나사 피치 오차	±0.012mm	±0.003mm	75%
표면 거칠기	Ra 0.6μm	Ra 0.2μm	67%
생산 속도	80개/시간	220개/시간	175%
