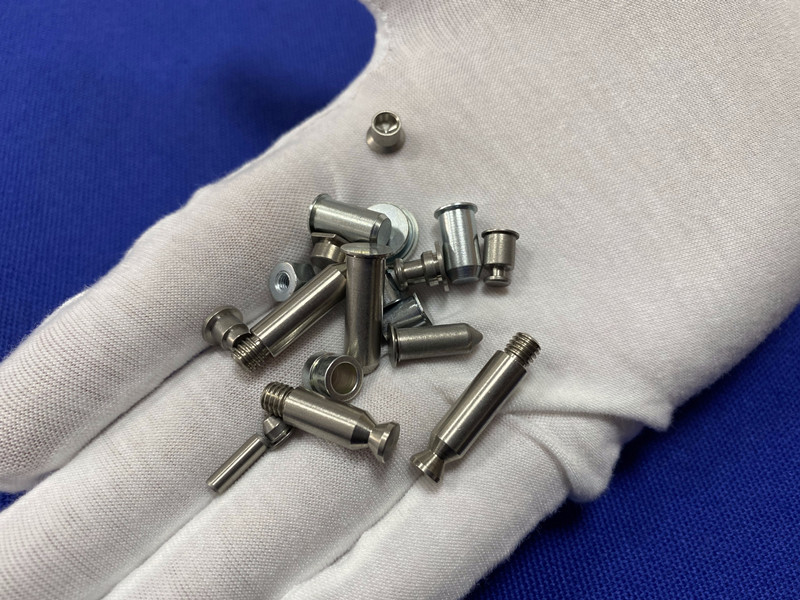

단 1미크론이 성패를 가르는 고위험 산업에서, 스위스식 가공은 볼트, 너트 및 특수 체결구 제조의 금본위제(gold standard)가 되었습니다. 생명을 구하는 의료용 임플란트에서부터 미션 크리티컬한 항공우주 어셈블리에 이르기까지, 이 기술은 비교할 수 없는 정밀도를 제공합니다. 이제 이 분야를 선도하는 혁신들을 살펴보겠습니다.
1. 엔지니어링 정밀도: 기본 표준을 넘어서
마이크로 체결구의 숨겨진 복잡성
일반적인 M1.6 수술용 나사에는 대부분의 엔지니어가 고려하지 못하는 과제가 내포되어 있습니다:
나사 형상: UNJ 프로파일 나사는 티타늄 임플란트에서 크로스 스레딩을 방지하기 위해 0.001mm 미만의 피치 일관성이 필요합니다.
표면 무결성: 전해연마는 316LVM 스테인리스강에서 박테리아 군집을 저항하기 위해 Ra 0.2μm 표면을 달성해야 합니다( FDA 가이던스 문서 #1545 참조).
추적성: 블록체인 기반 추적 시스템은 이제 원자재에서 완제품까지 모든 단계를 기록합니다(소재 추적성 가이드 참조).
사례 연구 – 심장 장치 체결구:
최근 프로젝트에서 심박조율기 어셈블리용 직경 0.5mm Nitinol 나사가 필요했습니다. 극저온 냉각을 적용한 Swiss CNC를 사용하여 다음을 달성했습니다:
10,000개 유닛에서 99.8%의 나사 일관성
0%의 입자 오염
2. 스위스식 가공 vs. 재래식 방법: 기술 심층 분석
7가지 핵심 차별화 요소
요소 | Swiss CNC | 재래식 방법 |
공구 접근 각도 | 칩 제어를 위한 45° 적응형 각도 | 고정 90° 각도 |
열 안정성 | 0.1°C 실시간 보정 | ±2°C 드리프트 공차 |
미세 형상 반복성 | Ø0.2mm 형상에 대해 CpK >1.67 | Ø1mm 초과 시 CpK <1.0 |
소재 유연성 | 동일 설정에서 17-4PH에서 PEEK까지 가공 | 별도 구성 필요 |
리드 타임 | 프로토타입 72시간 처리 | 복잡한 형상에 3주 이상 |
비용 효율성 | 1만 개 이상 수량에서 개당 비용 22% 절감 | 5만 개 이상 수량에서만 경제적 |
지속 가능성 | 92% 소재 활용률 | 산업 평균 65-70% |
데이터 출처: ASME 2023 정밀 가공 보고서, 확인 ASME B18.2.1 사각 볼트 표준
획기적인 혁신:
당사의 독점적인 Hydro-Lock 고정 시스템 은 기존 클램핑 마크를 제거하면서 0.0003" 위치 정밀도를 유지합니다. 이는 지르코니아 세라믹과 같은 취성 소재에 매우 중요합니다.
정밀 스위스식 가공에 대해 자세히 알아보세요.
3. 소재 혁신: 체결구를 재정의하는 10가지 고급 합금
이러한 엔지니어링 등급 옵션을 통해 소재 지식을 확장하십시오:
소재 | 극한 인장 강도 | 주요 특성 | 산업 응용 분야 |
Ti-6Al-4V ELI | 930 MPa | 생체 적합성 (ASTM F136) | 척추 유합술 나사 |
MP35N® | 1,600 MPa | 내식성 (pH 0-14) | 해저 유정 커넥터 |
인바 36 | 485 MPa | 거의 제로 열팽창 | 위성 안테나 체결구 |
마그네슘 AZ31B | 255 MPa | 생분해성 (0.8mm/년 흡수율) | 일시적 뼈 고정 |
하스텔로이 C-276 | 790 MPa | 내산성 (HCl/H2SO4) |
