고속 스핀들이 고장 났을 때, 그 원인은 종종 눈에 보이지 않습니다. 정밀 선삭 부싱의 미크론 단위 간격이 그 원인입니다. CNC 스위스 선삭 부품을 조달하는 엔지니어에게 외경(OD) 및 내경(ID)에 대한 엄격한 공차 스위스 가공을 유지하는 것은 타협할 수 없는 조건입니다. ±0.0001인치 제어가 없으면 동심도가 떨어지고 마모가 가속화되며 전체 어셈블리가 치명적인 가동 중단 위험에 처할 수 있습니다. Falcon CNC Swiss에서는 미크론이 중요한 의료, 자동차 및 로봇 공학 응용 분야를 위한 고정밀 스위스 선삭 부싱을 제조합니다. 이 가이드에서는 극한 하중에서 성능을 발휘하는 맞춤형 정밀 부싱을 지정, 가공 및 검증하는 방법을 설명합니다.
공차에 대해 알아보기 전에 기본 사항을 명확히 하겠습니다. 부싱은 두 개의 움직이는 부품(일반적으로 샤프트와 하우징) 사이에 저마찰, 내마모성 인터페이스를 제공하는 원통형 기계 부품입니다. 볼 베어링과 달리 부싱(슬리브 베어링이라고도 함)은 미끄럼 접촉을 사용합니다.
마찰 및 진동 감소
금속 간 직접 접촉으로부터 샤프트 보호
넓은 표면적에 하중을 균일하게 분산
약간의 정렬 불량 보정
이는 OD와 ID가 정밀하게 제어되어 억지 끼워맞춤 또는 미끄럼 끼워맞춤을 생성하는 가공 부품을 의미합니다. 고공차 부싱의 경우 0.005mm의 편차만으로도 윤활막이 파괴되고 고착이 발생할 수 있습니다.
내부 리소스: 대량 생산 부싱을 위한 당사의 CNC 선삭 가공 역량을 살펴보십시오.
CNC 선삭 부싱에서 외경과 내경 간의 관계는 끼워맞춤 등급, 하중 용량 및 열적 거동을 결정합니다. Falcon과 같은 스위스 선반 부싱 제조업체를 사용하면 다음이 보장됩니다.
| 매개변수 | 일반 공차 (인치) | 성능에 미치는 영향 |
| OD (외경) | ±0.0001 인치 | 하우징 억지 끼워맞춤, 회전 방지 |
| ID (내경) | ±0.0002 인치 | 샤프트 간극, 오일 필름 유지 |
| 동심도 (TIR) | 0.0002 인치 | 진동 감소, 스핀들 수명 연장 |
| 표면 조도 (Ra) | 8–16 μin | 윤활유 분배 최적화 |
길고 가느다란 부싱 가공의 경우 인치당 0.0005인치 이내의 직진도를 유지하는 것이 중요합니다. 당사의 스위스형 선반은 가이드 부싱을 사용하여 L/D 비율이 10:1을 초과하는 경우에도 처짐을 제거합니다.
정밀 베어링은 더 엄격한 공차(종종 ABEC 5 이상)와 더 엄격한 형상 관리로 제조된 부품입니다. 표준 부싱의 공차가 ±0.001인치인 반면, 로봇 공학 또는 의료 기기용 정밀 보어 부싱에는 다음이 필요합니다.
총 지시 흔들림(TIR) 0.0002 인치 이하
0.0001인치 이내의 진원도
인증된 재료 추적성
Falcon CNC Swiss는 수술 도구 및 센서 하우징과 같은 응용 분야에서 정밀 베어링으로 기능하는 스위스 가공 부싱을 생산합니다.
엔지니어는 작동 조건에 맞게 부싱 유형을 선택해야 합니다. 다음은 CNC 부싱 제조 방법에 따른 분류입니다.
| 부싱 유형 | 일반적인 재료 | 공차 등급 | 일반적인 응용 분야 |
| 평면 원통형 | 황동, 청동, PEEK | ±0.0005 인치 | 일반 산업용 가이드 부싱 |
| 플랜지형 | 알루미늄, 스테인리스 | ±0.0002 인치 | 축방향 하중 지지, 로봇 암 부싱 |
| 숄더형 | 강철, 티타늄 | ±0.0001 인치 | 정밀 위치 결정, 센서 하우징 부싱 |
| 자체 윤활형 | 청동 + 흑연, PTFE 복합재 | ±0.0003 인치 | 장비 마모 부싱, 무유지보수 구역 |
| 박벽형 | 경화 스테인리스, PEEK | ±0.00015 인치 | 의료용 정밀 부싱, 좁은 공간 |
맞춤형 직경 부싱의 경우 라이브 툴링과 서브 스핀들 동기화를 사용하여 OD 0.5mm에서 80mm까지 모든 크기를 가공합니다.
맞춤형 솔루션이 필요하십니까? 무료 DFM 피드백과 함께 스위스 가공 서비스 견적을 요청하십시오.
기존 선반은 부품 처짐으로 인해 작고 가느다란 부싱을 가공하는 데 어려움을 겪습니다. 소구경 스위스 가공은 절삭 공구에서 5mm 이내로 재료를 지지하는 가이드 부싱을 사용하여 이 문제를 해결합니다. CNC 선삭 슬리브 부싱의 이점은 다음과 같습니다.
0.0001인치 TIR 이하로 유지되는 동심도
Ra 0.8까지 낮아지는 표면 조도
100% CMM 검사가 포함된 배치 생산 CNC 부싱
당사는 라이브 툴링, 밀링 및 백워킹을 결합하여 오일 그루브, 크로스 홀 또는 외부 나사산과 같은 복잡한 형상을 단일 클램핑으로 가공합니다.
선삭 후 일부 고정밀 스위스 선삭 부싱에는 다음이 필요합니다.
심리스 연삭 – OD 진원도를 0.00005인치 미만으로 낮춤
호닝 – 오일 유지를 위해 ID에 제어된 크로스해치 패턴 생성
부동태화 또는 코팅 – 내마모성을 위한 DLC, 아노다이징 또는 무전해 니켈 도금
모든 배치에 대해 공정 중 SPC 및 최종 CMM 검증이 수행됩니다. 당사는 스테인리스 가공 부싱, 황동 정밀 부싱, 알루미늄 CNC 부싱 및 플라스틱 스위스 가공 부싱에 대한 완전한 추적성을 유지합니다.
재료 선택은 내마모성, 내식성 및 열적 안정성에 직접적인 영향을 미칩니다. Falcon CNC Swiss는 다양한 재료를 가공합니다.
| 재료군 | 합금 / 등급 | 주요 특성 | 최적 용도 |
| 스테인리스 강 | 303, 304, 316, 17-4 PH | 내식성, 고강도 | 의료용 정밀 부싱, 해양 |

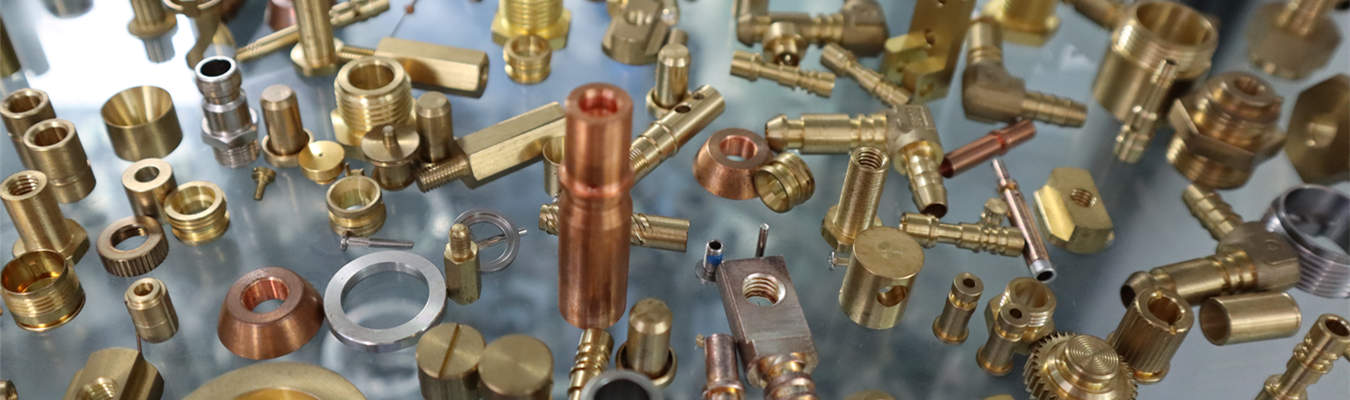

| 황동 | C360, C485 | 가공성, 저마찰 | 공압 피팅, 계기 부싱 |
| 알루미늄 | 6061, 7075 | 경량, 열 전도성 | 항공 우주, 로봇 암 부싱 |
| 티타늄 | Grade 5 (Ti-6Al-4V) | 높은 강도 대 중량비, 생체 적합성 | 이식형 장치, 고성능 자동차 |
| 청동 | C932, C954 | 우수한 내마모성, 내포성 | 중하중 산업용 가이드 부싱 |
|
