센서의 접촉 핀은 센서 요소와 신호 처리 전자 장치 사이의 전기 기계적 인터페이스의 중요한 부분입니다. 의료용 ECG 케이블용 금도금 접촉 핀, 자동차 애플리케이션의 충격을 견딜 수 있는 베릴륨 구리 접촉 핀, 또는 테스트 및 측정 애플리케이션에 사용되는 스프링 장착 접촉 핀이 필요할 수 있습니다. 제조 공정은 저항, 수명 및 신호 품질에 영향을 미칩니다. Falcon CNC Swiss는 스위스식 가공, 나사 기계 제품, 정밀 도금과 같은 다양한 제조 기술을 결합하여 극도로 일관된 전자 성능을 갖춘 미크론 수준의 정밀도로 접촉 핀을 제조합니다.
센서 접촉 핀은 단순한 금속 조각이 아니라 전기 부품입니다. 센서 접촉 핀은 낮은 전압(종종 마이크로볼트 또는 마이크로암페어 범위)의 아날로그 신호를 전달하며, 최소 10,000사이클 동안 일정한 접촉 저항을 유지해야 합니다. 따라서 일반적으로 "가혹한" 조건(예: 극심한 습도, 진동, 온도)에 존재합니다.
스위스식 자동 선반(스위스 나사 기계라고도 함)은 센서 접촉 핀, 특히 직경이 8밀리미터 미만이고 언더컷, 슬롯 또는 스프링 기능이 있는 복잡한 형상의 핀을 생산하는 최고의 제조 기술입니다. 절삭 공구에서 몇 밀리미터 떨어진 공작물을 지지하는 가이드 부싱 덕분에 처짐이 거의 없어 핀 팁, 유지 걸쇠 및 종단 끝 사이에 매우 높은 동심도가 생성됩니다. Falcon CNC Swiss에서는 프로토타입부터 대량 생산 센서 핀 생산에 이르기까지 통합 도금 및 전기 테스트 기능을 갖춘 맞춤형 센서 핀 제조 서비스를 제공합니다.
센서 접촉 핀은 센서 요소(예: 열전대, 압력 다이 또는 포토다이오드)와 인쇄 회로 기판(PCB), 와이어 하네스 또는 판독 기기 사이에 전기적 연결을 생성할 수 있는 전도성 부품입니다. 센서 접촉 핀은 일반적으로 저전류(mA ~ μA) 및 저전압에 사용되며 낮은 접촉 저항(<10 mΩ) 및 낮은 열기전력을 갖습니다.
신호 체인에서 센서 접촉 핀의 주요 역할:
신호 획득 – 센서 요소 또는 전극에 대한 와이핑 또는 스프링 장착 접촉
PCB 실장 – PCB 패드에 대한 솔더 테일, 프레스 핏 또는 표면 실장 종단
케이블 인터페이스 – 리드 와이어에 대한 절연 변위(IDC) 또는 크림프 연결
환경 차단 – 종종 O-링 또는 포팅과 함께 센서 하우징 내에 밀봉됨

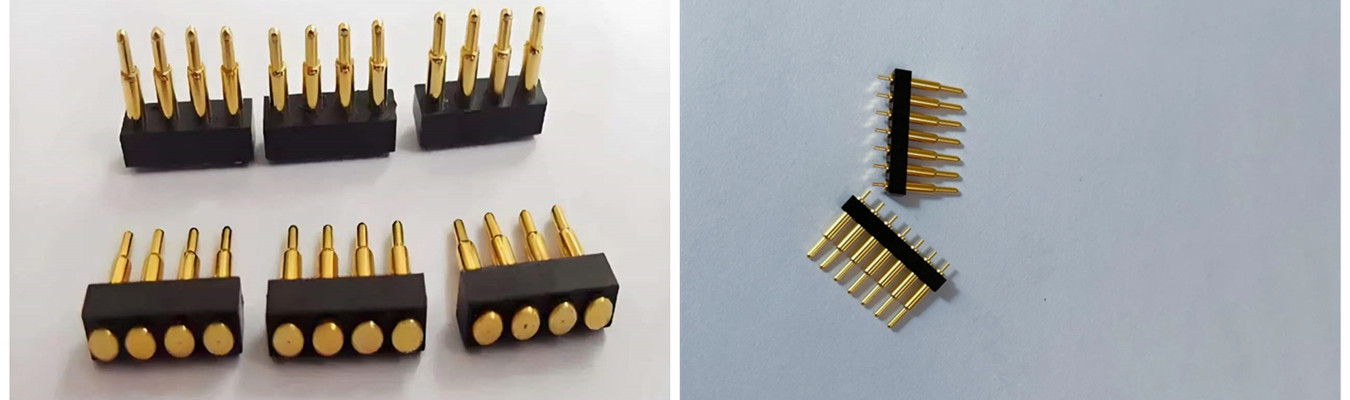

센서 접촉 핀 제조업체로서 Falcon CNC Swiss는 압력 센서, 온도 프로브, 근접 스위치, 의료용 생체전위 전극 및 가스 감지 모듈용 핀을 생산합니다.
통합 정밀 전기 센서는 센서, 장착 인터페이스 및 다운스트림 전자 장치가 서로 함께 작동하는 전체 시스템을 설계 및 제조하는 전체론적 접근 방식을 사용하는 센서 또는 센서 그룹입니다. 이 접근 방식에는 접촉 저항 감소, 임피던스 정합, 열기전력(기전력) 제어 및 기계적 정렬 유지가 포함됩니다.
Falcon CNC Swiss가 CNC 핀 제조 및 조립 중에 제어하는 주요 매개변수:
| 매개변수 | 일반 범위/사양 | 테스트 방법 |
|---|---|---|
| 접촉 저항 | 10 mΩ(금 또는 은 도금); 고전류 센서의 경우 5 mΩ | 4선 켈빈 측정 |
| 절연 저항 | 500 VDC에서 100 MΩ(인접 핀 간) | 메거 |
| 유전체 내전압 | 500 VAC ~ 1500 VAC(센서 유형에 따라 다름) | 하이팟 테스트 |
| 열기전력(제벡) | 열전대 접점의 경우 3 μV/°C(구리-구리 또는 정합 합금) | 차동 온도 측정 |
| 결합 사이클 내구성 | 500 ~ 10,000 사이클(도금 및 스프링 설계에 따라 다름) | 자동 삽입/인발 테스트 |
| 삽입/인발력 | 핀당 0.5N ~ 5N(스프링 접점에 따라 다름) | 힘 게이지 |
| 접촉 수직력(스프링 핀) | 핀당 20g ~ 200g | 힘-변위 곡선 |
당사의 사내 계측 연구소는 산업용 접촉 핀 생산의 모든 배치에 대해 이러한 매개변수를 검증합니다. 도매 센서 접촉 핀 및 OEM 프로그램의 경우 인증된 테스트 보고서를 제공합니다.
새로운 의료 기기 또는 자동차 센서를 위한 신뢰할 수 있는 센서 핀 제조업체가 필요하십니까? 전기 및 기계 사양을 공유해 주십시오. 당사 엔지니어가 24시간 이내에 최적의 재료, 도금 및 접촉 형상을 추천해 드립니다. 무료 DFM 검토 받기 →
사용된 합금 유형과 마감 방식은 다양한 센서 핀의 최종 전기 전도도, 내식성, 마모 수명 및 납땜성에 영향을 미칩니다. Falcon CNC Swiss에서 가장 일반적으로 가공하는 조합은 다음과 같습니다.
| 합금 | 전도도(% IACS) | 항복 강도(MPa) | 주요 적용 분야 |
|---|---|---|---|
| C11000(ETP 구리) | 100-101 | 220-260 | 고전도성, 일반 센서 핀, 열전대 접점 |
| C17200(베릴륨 구리) | 22-28 | 1000-1300(시효 처리) | 스프링 힘용 베릴륨 구리 접촉 핀(포고 핀, 배터리 접점) |
| C36000(쾌삭 황동) | 26 | 340-450 | 저비용 센서 핀 제조업체 상용 핀, 소비자 가전 |
| C19400(철 구리) | 65 | 400-480 | 자동차 센서 핀, 고강도 요구 사항 |
| 303/304 스테인리스 스틸 | ~2.5 | 500-700 | 의료용 또는 해양 센서용 내식성 접촉 핀 |
| 316L 스테인리스 | ~2.5 | 480-550 | 이식형/생체 적합성 센서 접점(금도금 포함) |
| 티타늄 Grade 5(Ti-6Al-4V) | ~1 | 830-970 | 고강도, 경량, 생체 적합성 센서 핀 |
우수한 전도성과 뛰어난 스프링 특성을 모두 갖춘 전기 전도성 핀에 업계에서 일반적으로 사용되는 합금으로, 베릴륨 구리 등급 C17200이 선호되는 재료입니다. 가공 후, 우리는 부품을 시효 경화(열처리 공정)하여 스프링 템퍼 상태로 완전히 전환시킵니다.
도금은 산화를 방지하고, 접촉 저항을 줄이며, 납땜성을 보장하는 데 필요한 공정입니다. Falcon CNC Swiss는 모든 재료의 완전한 추적성을 갖춘 사내 또는 인증 파트너 도금 서비스를 제공합니다.
| 도금 유형 | 두께 | 경도(HK) | 주요 이점 | 최적 대상 |
|---|---|---|---|---|
| 금(경질 금) | 0.5–2.5 μm | 130-200 | 산화 방지, 낮은 접촉 저항(10 mΩ), 높은 사이클 수명(500회 이상 결합/분리) | 의료, 자동차, 테스트 장비용 금도금 센서 핀 |
| 은 | 2–10 μm | 70-100 | 최고 전도도(5 mΩ), 내갤링성, 고전류에 적합 | 전원 센서 핀, 열전대 접점(정합 합금) |
| 니켈(무전해) | 2–5 μm | 180-220 | 금 아래 확산 장벽, 중간 정도의 내식성, 경질 표면 | 금의 언더플레이트, 산업용 센서 핀 |
| 주석(무광 또는 광택) | 3–10 μm | 10-20 | 납땜 가능, 저렴, 낮은 접촉력 | PCB 실장 센서 핀(솔더 테일 전용) |
| 팔라듐-니켈(PdNi) | 0.5–1.5 μm | 400-500 | 매우 단단함, 우수한 내마모성, 금 대안 | 고사이클 자동차 센서 핀 |
150°C 이상에서 작동하는 내열성 센서 접점의 경우, 고온에서 전도성을 유지하는 은도금 또는 확산 장벽이 있는 니켈 도금을 권장합니다. 극저온 애플리케이션의 경우 니켈 위에 금도금이 선호됩니다.
다양한 센서 애플리케이션에는 다양한 기계적 인터페이스 설계가 필요합니다. Falcon CNC Swiss는 모든 일반 유형을 제조합니다:

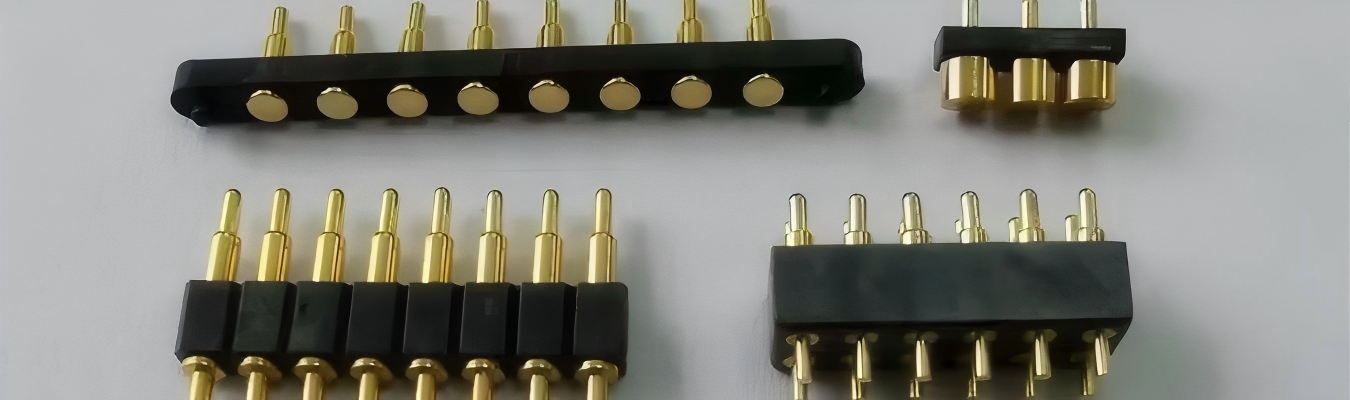

정밀 가공된 플런저, 배럴 및 스프링을 사용하는 포고 핀(스프링 장착 접촉 핀)은 보드가 휘거나 진동할 때 힘이 일정하게 유지되는 컴플라이언트 접점을 제공합니다. 중요한 사양으로는 스프링 힘(일반적으로 20~200그램), 스트로크(0.5~5mm), 전류 정격(1~5암페어), 접촉 저항(20mOhm)이 있습니다. 스프링 장착 접촉 핀은 배터리 테스터, 의료용 ECG 스냅 커넥터 및 PCB 테스트 픽스처에 사용됩니다.
압력 센서의 접촉 핀은 압력 밀봉을 생성하기 위해 센서 하우징을 통과해야 합니다. 따라서 밀봉 설계에서 열팽창 매칭을 위해 Kovar 및 Alloy 52와 같은 유리-금속 밀봉(GTMS) 호환 재료를 사용하거나 비밀봉 설계를 위해 O-링 홈을 사용하여 압력 센서 접촉 핀을 가공합니다. 이러한 유형의 접촉 핀은 오일 압력 변환기, 연료 레
