황동 너트와 인서트에 대한 최종 가이드: 전도성, 도금 및 커넥터 통합

현대 기술은 황동 너트와 인서트를 광범위하게 사용합니다. 황동 나사 인서트, 널링 황동 인서트 및 정밀 황동 너트는 스마트폰부터 대형 기계에 이르기까지 모든 것을 고정하기 위해 다양한 용도로 사용됩니다. 엔지니어는 기계적 능력과 전기 전도성의 독특한 조합 때문에 황동을 선택합니다. 이 가이드에서는 이러한 용도로 사용되는 황동의 작동 방식, 코팅의 필요성, 그리고 현대 조립 연결에서 황동 체결구가 수행하는 역할을 다룰 것입니다.

황동 재료 과학과 그에 상응하는 전기 전도성은 엔지니어들이 황동을 체결구로 선택하는 두 가지 주요 이유입니다. 강철이나 플라스틱 체결구와 달리, 황동 체결구는 엔지니어에게 예측 가능한 전기적 특성을 제공합니다. 이것이 바로 황동 체결구가 전하를 전달하거나 접지를 제공하는 체결구 구성 요소의 업계 표준인 이유입니다. 정밀 너트, 사각 너트 또는 프레스 피트 너트와 같이 영구 체결 응용 분야에 사용할 수 있는 다양한 유형의 황동 체결구가 있습니다.

합금 조성 및 열/전기적 성능

C36000은 이러한 부품에 가장 널리 사용되는 합금으로, 쾌삭 황동이라고도 합니다. C36000 쾌삭 황동은 구리(60%), 납(3%), 아연(나머지)으로 구성됩니다. 구리는 전기 전도성을 제공하고 납은 고속 장비에서의 가공 용이성을 허용합니다. 셀프 태핑 황동 인서트, 열 세트 황동 인서트 및 초음파 황동 인서트를 사용하는 고신뢰성 응용 분야는 플라스틱 어셈블리에서 황동 인서트가 사용되는 일반적인 예입니다.

일반 탄소강과 비교할 때, 황동은 순수 구리의 약 25~30% 수준인 전기 전도성을 가지고 있습니다. 전도성은 구리보다 상당히 낮지만 강철보다는 우수합니다. 또한, 이 합금은 우수한 강도 특성과 연성을 모두 갖추고 있습니다. 경화 강철처럼 재료가 취성화되지 않는다는 사실은 지속적인 진동을 받는 부품에 필수적입니다.

세 가지 유형의 황동은 무엇입니까?

엔지니어들은 종종 묻습니다: 세 가지 유형의 황동은 무엇입니까? 가장 일반적인 분류는 다음과 같습니다:

• 알파 황동 (아연 35% 미만) – 연성 및 냉간 가공 가능, 프레스 및 성형에 이상적입니다.

• 알파-베타 황동 (아연 35–45%) – 더 강하고 단단하며, 열간 가공 및 가공에 사용됩니다.

• 베타 황동 (아연 45% 초과) – 매우 단단하고 강하며, 일반적으로 주조 및 고강도 응용 분야에 사용됩니다.

정밀 체결구 생산의 경우, 쾌삭 황동(C36000)은 우수한 가공성을 위해 납이 첨가된 알파-베타 범주에 속합니다.

커넥터 응용 분야에서 황동 전도성 정량화

설계자는 국제 소둥 구리 표준(IACS)을 기준으로 이러한 재료의 전도성을 측정합니다. 순수 구리는 100% IACS입니다. C36000 황동은 일반적으로 26%에서 28% IACS 사이에 해당합니다. 미터법 황동 정밀 너트와 인치 나사 황동 인서트의 경우, 이 전도성 값은 전기 어셈블리의 성능에 직접적인 영향을 미칩니다.

고주파 또는 고전력 커넥터에서 이 수치는 열 축적을 결정합니다. 전도성이 낮은 재료는 더 많은 저항을 발생시킵니다. 이는 높은 부하에서 열을 생성합니다. 엔지니어는 이 데이터를 사용하여 체결구가 커넥터의 주변 플라스틱 하우징을 손상시킬 위험 없이 처리할 수 있는 최대 전류를 결정합니다.

혼합 재료 시스템에서 열팽창 관리

전자 하우징은 종종 플라스틱이나 복합 재료를 사용합니다. 황동은 이러한 재료와 다른 열팽창률을 가지고 있습니다. 장치가 가열되면 황동 인서트와 플라스틱 하우징이 다른 속도로 팽창합니다. 여기서 황동 너트 공차와 고정밀 황동 나사 가공이 적절한 맞춤을 보장하는 데 중요해집니다.

이것이 관리되지 않으면 인서트가 플라스틱을 균열시키거나 그립을 잃을 수 있습니다. 성공적인 설계는 인서트 외부에 널링 패턴을 사용합니다. 이 이빨은 플라스틱에 물립니다. 이는 연결의 무결성을 잃지 않고 약간의 팽창을 수용하는 기계적 잠금을 생성합니다. 플라스틱 성형 황동 인서트와 CNC 가공 황동 인서트는 종종 이러한 기능으로 설계됩니다.

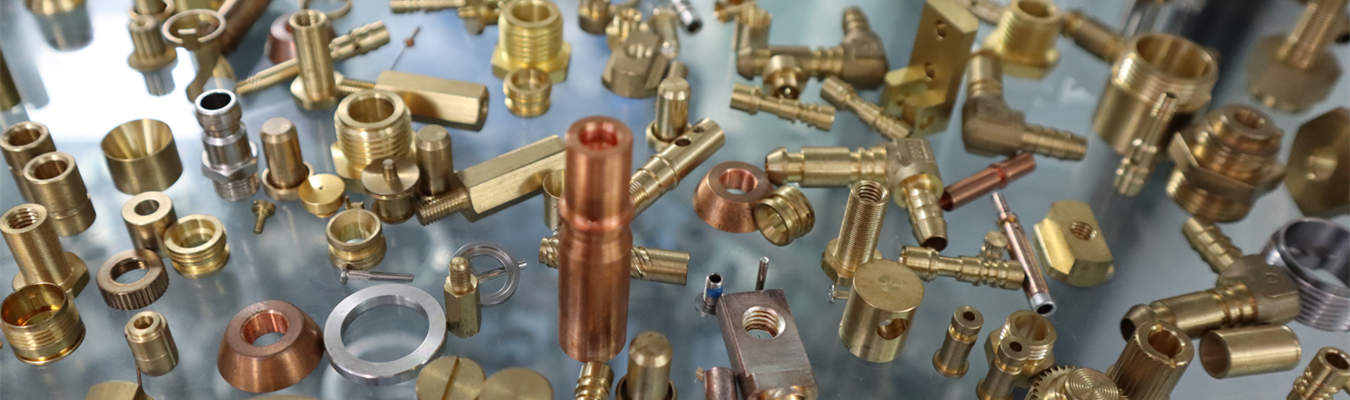

당사의 대량 생산 황동 너트 및 인서트 생산을 위한 스위스 가공 서비스에 대해 자세히 알아보십시오.

황동 인서트를 위한 필수 도금 및 표면 처리

황동은 혹독한 환경에서 산화되기 쉽습니다. 시간이 지남에 따라 표면에 얇은 변색 층이 형성되어 전기 저항이 증가합니다. 도금은 이를 방지하고 제품 수명 동안 체결구가 안정적으로 유지되도록 보장합니다.

황동 체결구의 내식성 요구 사항

습기와 염분은 전기 접점의 적입니다. 황동 너트가 알루미늄 섀시에 닿으면 갈바닉 부식이 발생할 수 있습니다. 이는 금속이 습기를 통해 반응하여 하나가 분해되기 때문에 발생합니다. 자동차 황동 나사 인서트, 의료 기기 황동 부품 및 로봇 공학 황동 하드웨어의 경우 내식성이 최우선 순위입니다.

도금은 장벽 역할을 합니다. 환경으로부터 황동을 밀봉합니다. 올바른 도금을 선택하는 것은 사용 환경에 따라 다릅니다. 실내 클린룸은 실외 자동차 엔진 베이보다 적은 보호가 필요합니다.

일반적인 도금 옵션: 주석, 니켈 및 금 응용 분야

다양한 마감재는 다양한 엔지니어링 문제를 해결합니다. 이 목록을 사용하여 올바른 코팅을 선택하십시오:

• 주석: 일반 전자 제품에 가장 일반적인 선택입니다. 저렴하고 납땜을 매우 쉽게 만듭니다. 경미한 부식으로부터 보호합니다. 전자 제품 및 소비자 기기용 황동 너트에 이상적입니다.

• 니켈: 니켈은 주석보다 단단하고 내마모성이 뛰어납니다. 여러 번 나사 체결 및 해제할 부품에 이상적입니다. 또한 약간의 자기 차폐를 제공합니다. 대량 황동 너트 생산에 자주 지정됩니다.

• 금: 금은 가장 낮은 접촉 저항을 제공합니다. 산화되지 않아 모든 밀리옴 저항이 중요한 고신뢰성 신호 응용 분야에 선택됩니다.

도금 두께, 밀착성 테스트 및 내구성 표준

도금은 마이크로인치 또는 미크론으로 측정됩니다. 일반적인 주석 도금 층의 두께는 100~200 마이크로인치입니다. 층이 너무 얇으면 빨리 마모됩니다. 너무 두꺼우면 너트 또는 인서트의 나사산이 제대로 맞지 않을 수 있습니다. 이것이 바로 엄격한 품질 관리를 유지하는 경험 많은 황동 인서트 제조업체 또는 황동 너트 도매 공급업체와 협력하는 것이 필수적인 이유입니다.

엔지니어는 염수 분무 테스트를 사용하여 이를 확인합니다. 부품을 일정 시간 동안 염수 분무 챔버에 넣습니다. 적색 녹 또는 녹색 부식이 나타나면 도금이 실패한 것입니다. 밀착성 테스트는 또한 체결구를 설치할 때 코팅이 벗겨지지 않도록 보장합니다.

커넥터 어셈블리에 황동 너트 및 인서트 통합

황동 인서트의 기계적 적합성은 최종 전기 연결의 품질을 결정합니다. 느슨한 적합성은 신호 노이즈 및 전기적 불안정성을 유발합니다. 맞춤형 황동 정밀 너트 및 대량 나사 황동 인서트는 일관된 치수로 제조되어야 합니다.

황동 인서트의 나사 호환성 및 토크 사양

황동은 부드러운 특성 때문에 나사산을 쉽게 제조하는 데 사용될 수 있습니다. 그러나 부드러움 때문에 나사 체결구를 사용할 때 재료에 가해지는 토크의 양에 주의해야 합니다. 그렇지 않으면 과도한 토크로 인해 강철 볼트의 나사산이 황동 인서트에서 벗겨질 위험이 있습니다.

또한, 엔지니어는 인서트 나사 부분의 크기와 인서트 설치 방법에 따라 황동 인서트에 사용할 특정 토크 값을 설정하며, 이는 각 유형의 인서트가 지지할 수 있는 하중을 결정합니다. 성형된 인서트는 일반적으로 열 세트 인서트보다 더 큰 하중을 지지할 수 있습니다. 이는 성형된 부품이 황동 인서트 본체를 지지하는지 여부에 따라 달라지며, 열 세트 인서트는 플라스틱이 황동 인서트의 널링된 외부 표면 주위로 흘러 부품 강도를 제공하는 것에 의존하기 때문입니다.

저저항 전기 접점 달성

인서트는 종종 PCB에서 섀시로의 접지 경로로 사용됩니다. 제대로 작동하려면 접촉 표면이 깨끗해야 합니다. 설치 후 황동 인서트의 표면에는 플라스틱 버(burr)나 이물질이 없어야 합니다.

가장 낮은 저항을 위해서는 고압 접점이 필요합니다. 전도성 와셔 또는 특정 나사 머리 모양을 사용하면 작은 영역에 압력을 집중시키는 데 도움이 됩니다. 이는 남아 있는 표면 피막을 뚫고 직접적인 금속 대 금속 경로를 보장합니다.

황동 너트는 무엇에 사용됩니까?

황동 너트는 무엇에 사용됩니까? 황동 너트와 인서트는 다양한 응용 분야에서 사용됩니다:

• 전자 제품: 접지점, 커넥터 하드웨어, PCB 스탠드오프

• 의료 기기: 수술 장비용 비자성, 내식성 체결구

• 자동차: 센서 하우징, 단자 커넥터, 유체 제어 부품

• 로봇 공학: 구조적 조인트 및 전기 경로 부품

• 플라스틱 어셈블리: 성형 부품의 내구성 있는 나사산을 위한 열 세트 및 초음파 인서트

• RF 및 고속 데이터 커넥터: 임피던스 매칭을 위한 정밀 치수

스위스 나사 가공 제품에 대해 자세히 알아보십시오.

황동 너트가 좋은가요?

황동 너트가 좋은가요? 네, 적절한 응용 분야에 그렇습니다. 황동 너트는 우수한 전기 전도성(26-28% IACS), 우수한 내식성 및 뛰어난 가공성을 제공합니다. 비자성이며, 이는 의료 영상 장비 및 민감한 전자 제품에 중요합니다. 그러나 강철만큼 강하지는 않습니다. 고하중 구조 응용 분야에서는 강철이 더 좋습니다. 그러나 전기 연결, 중간 강도 체결 및 장식용 마감이 필요한 응용 분야에서는 황동이 종종 우수한 선택입니다.

너트의 경우 황동과 스테인리스 스틸 중 어느 것이 더 좋습니까?

너트의 경우 황동과 스테인리스 스틸 중 어느 것이 더 좋습니까? 답은 우선 순위에 따라 다릅니다:
