유압 매니폴드 제작 방법: 정밀 가공 핸드북

Table of Content [Hide]

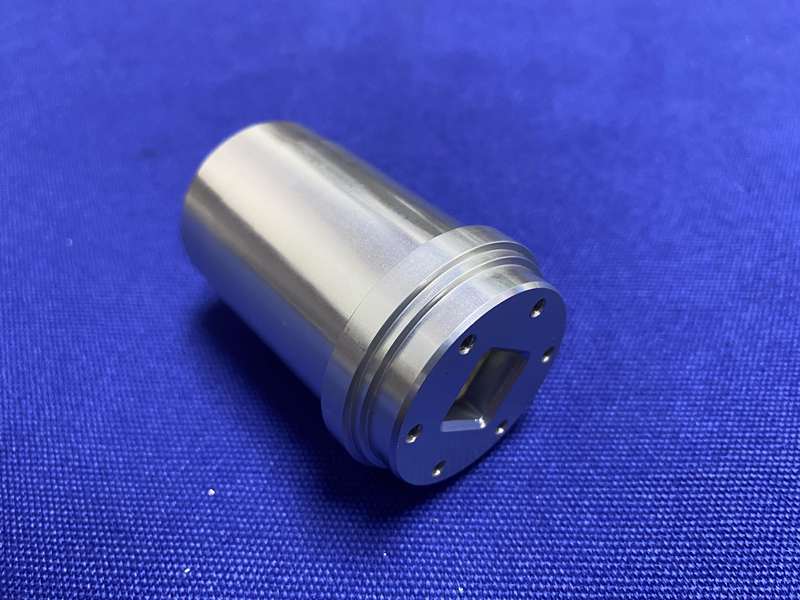

유압 시스템을 자주 다루신다면, 잘 생각하지는 않지만 반드시 알아야 할 부품이 있습니다. 바로 유압 매니폴드입니다. 유압 매니폴드는 유압 시스템의 중앙 집중식 "허브"로, 펌프, 밸브, 실린더 등으로 유압 유체를 정밀하게 라우팅하는 중요성을 보여주는 곳은 없습니다. 잘 제조된 매니폴드는 시스템이 최고 효율로 작동하도록 보장하고, 압력 손실을 최소화하며, 누출을 최소화하거나 완전히 제거합니다. 그렇다면 그것이 무엇이고 무엇을 할 수 있는지는 알겠지만, 유압 매니폴드 블록은 실제로 어떻게 제조될까요?

제조 공정은 정밀 가공입니다. 개념은 간단해 보이지만, 원자재 블록을 가져와 다양한 통로가 있는 복잡한 블록으로 만들어 누출을 방지하는 과정은 훈련, 기술, 첨단 기계 및 엄격한 품질 관리를 필요로 하는 작업입니다. 다음 단락에서는 유압 매니폴드 제조의 중요한 단계를 단계별로 안내하고, "무엇"보다 "어떻게"가 왜 중요하고 아마도 더 중요한지 설명하겠습니다.

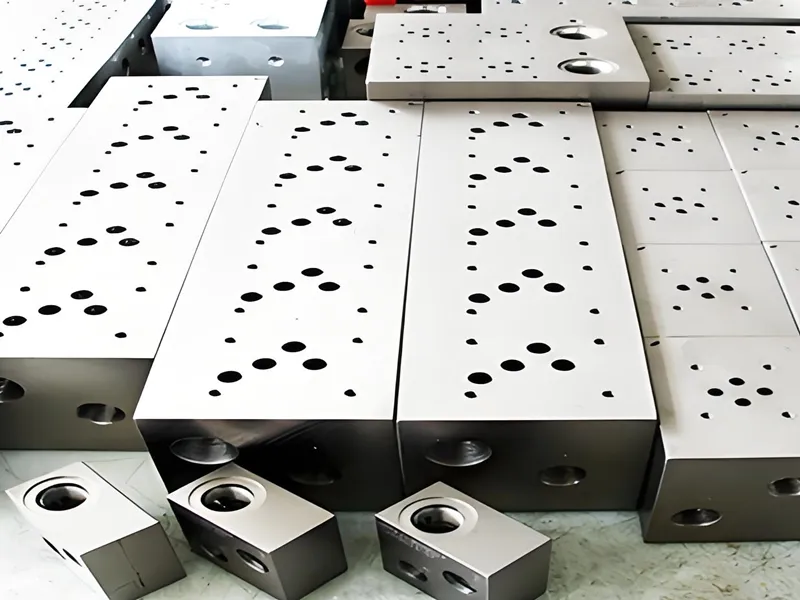

custom machined manifolds.webp

1.) 설계 및 엔지니어링 - 성공을 위한 청사진

금속을 절단하기 전에 먼저 매니폴드를 철저히 설계해야 합니다. 이는 CAD(컴퓨터 지원 설계)라는 고급 3D 소프트웨어를 사용하여 수행되며, 블록의 디지털 설계가 만들어집니다. 디지털 설계는 다음을 포함합니다:

(a.) 포트 위치 및 크기 - 밸브, 펌프 및 작동 장치는 필요한 접근을 제공하는 위치에 배치됩니다.
(b.) 내부 크로스 드릴링 - 모든 상호 연결 통로. 가장 어려운 측면 중 하나는 블록 내부의 두 드릴 경로가 실제로 교차하는 지점으로, 이를 "크로스 보어"라고 합니다.
(c.) 플러그 및 피팅 위치 - 사용되지 않는 통로를 밀봉하고 유압 라인이나 호스를 연결하기 위해 플러그와 피팅이 설치됩니다.
(d.) 재료 선택 - 적절한 강도, 내식성 및 "유압 호환성"을 위한 올바른 재료 선택도 중요합니다. 재료는 부식 및 유압 시스템의 심각한 영향에 견딜 수 있어야 하며, 가장 일반적인 재료 예는 다음과 같습니다:
알루미늄 - 가볍고 내식성이 우수하며 가공성이 매우 좋습니다(고압 애플리케이션에는 적합하지 않음).
강(연강 또는 탄소강) - 이 등급의 재료는 인장 강도가 높고 강도가 높으며 고압 애플리케이션에서 손상 및 파열에 매우 강합니다.
스테인리스강 - 해양 시스템, 식품 가공 등 열악한 환경 요인에 대한 뛰어난 내식성을 제공합니다.
표면 마감 - 해당 영역의 누출을 방지하기 위해 밀봉 표면의 표면 마감도 요구됩니다.

부품 유형과 수량이 결정된 후, 부품의 디지털 도면은 CNC 유형의 머시닝 센터에서 제조할 수 있는 형태로 변환됩니다. 최신 센터에서는 CAM(컴퓨터 지원 제조) 소프트웨어를 사용하여 디지털 파일을 활용하여 이러한 최신 CNC 머시닝 센터의 공구 경로를 생성합니다.

2.) 재료 준비 및 고정

매니폴드용으로 선택된 재료의 큰 고체 블록을 검사하고 설계에 따라 필요한 대략적인 크기로 절단합니다. 그런 다음 원자재 블랭크를 CNC 머시닝 센터의 베드에 단단히 고정합니다. 적절한 고정 방법은 일반적으로 기계 가공 완료 작업에서 가장 중요한 부분 중 하나인데, 고속 가공에서 상당한 힘이 발생하기 때문입니다. 부품의 대부분은 진동을 제거하기 위해 견고하게 고정되어야 하며, 진동은 작업 정밀도에 영향을 미치고 공구 손상을 초래할 수 있습니다.

3단계: 정밀 CNC 가공 - 공정의 핵심

이 단계에서 컴퓨터화된 설계가 물리적 부품이 됩니다. CNC(컴퓨터 수치 제어) 밀링 및 드릴링은 현대 매니폴드 생산의 기초를 나타냅니다. 세부 사항은 다음과 같습니다:

a) 페이스 밀링 - 일반적으로 상부 및 하부 표면의 밀링으로 시작되며, 이는 밸브 장착을 위한 완벽한 평행 밀봉 표면을 생성합니다.
b) 내부 네트워크 드릴링 - 가장 복잡한 단계입니다. 일련의 특수 드릴 및 건 드릴(깊고 직선형 구멍을 만드는 데 사용)을 사용하여 기계는 복잡한 내부 통로를 형성합니다.

*심공 드릴링: 건 드릴은 난류와 압력 강하를 줄이는 높은 정밀도와 미세한 표면 마감을 가진 길고 곧은 구멍을 생산하는 데 사용됩니다.
*크로스 드릴링: CNC 기계는 블록의 다양한 면에서 교차하는 통로를 드릴링하며, CNC 시스템의 고유한 정밀성으로 인해 이러한 구멍이 의도한 위치에서 연결됩니다.

c) 태핑 - 피팅이나 플러그를 지지하기 위한 각 드릴 구멍의 입구는 탭 공구를 사용하여 나사산을 냅니다. 이는 깨끗하고 직선적이며 강한 나사산 유지를 보장하기 위해 높은 정밀도가 필요합니다.
d) 캐비티 밀링 - 카트리지 밸브 또는 기타 비표준 부품을 위해 매니폴드에 리세스가 필요한 경우, CNC 밀링으로 매우 정밀하게 확대됩니다.

이 모든 과정에서 숙련된 기계공이 공구가 날카롭고 기계가 지정된 매개변수 내에서 작동하는지 감독합니다. Falcon CNC Swiss에서 사용하는 것과 같은 고급 CNC 기술은 수동 방법으로는 달성할 수 없는 반복성과 공차를 보장합니다.

4단계: 디버링 및 세척 - 세부 사항의 중요성

가공 후, 매니폴드는 특히 구멍이 크로스 드릴링된 교차점에 미세한 금속 버(burr)로 덮여 있습니다. 이러한 버는 유압 장비에 치명적입니다. 분리되면 시스템을 통해 이동하여 실린더를 긁고 밸브를 막아 결국 부품 고장을 유발할 수 있기 때문입니다.

디버링 및 세척 프로그램이 엄격히 필요합니다:

디버링: 특수 설계된 공구를 사용하여 수동으로 수행하거나, 더 효과적으로는 열 에너지 디버링 또는 연마 유동 가공과 같은 자동화된 공정을 통해 수행할 수 있으며, 이는 모든 내부 통로에 도달할 수 있습니다.
세척: 그런 다음 매니폴드는 산업용 부품 세척기를 사용하여 금속 칩, 절삭유 또는 기타 오염 물질의 모든 흔적을 제거하기 위해 철저히 세척된 후 건조되고 부식을 방지하기 위해 즉시 밀봉됩니다.

5단계: 품질 관리 및 테스트 - 무결점 보장

모든 유압 매니폴드는 엄격한 품질 테스트를 거쳐야 출고됩니다.

치수 검사: 캘리퍼스, 마이크로미터 및 CMM(3차원 측정기)과 같은 정밀 측정 도구를 사용하여 중요한 치수를 확인합니다.
압력 테스트: 가장 중요한 테스트입니다. 모든 통로를 막고 매니폴드를 설계 압력보다 높은 압력으로 가하여 누출이 없는지 확인합니다. 이 압력 테스트에 실패한 매니폴드는 폐기됩니다.
