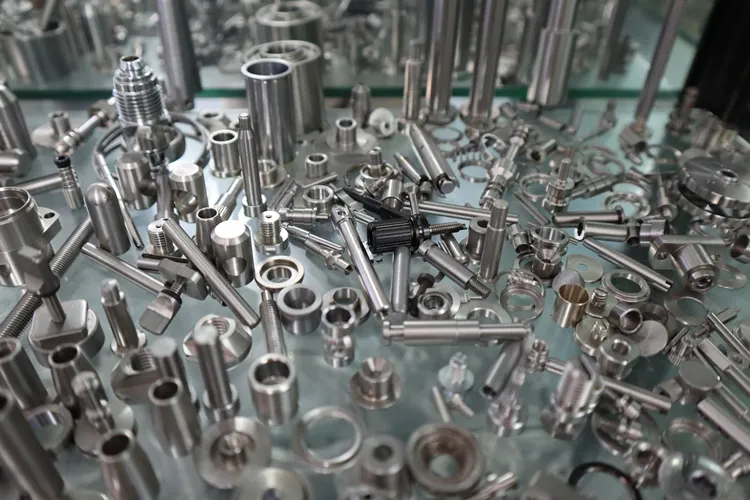

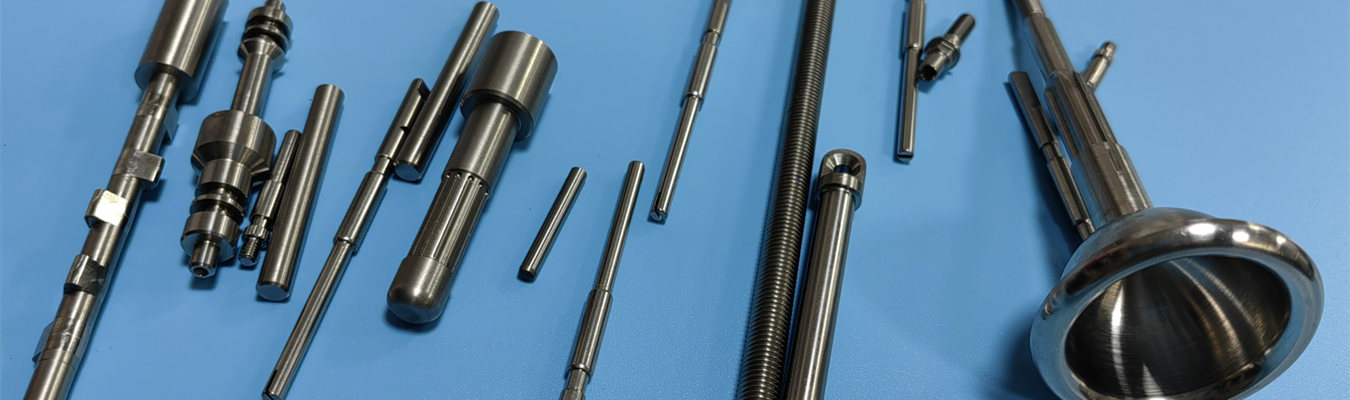

정밀 핀은 단순한 시스템부터 복잡한 시스템에 이르기까지 다양한 시스템에서 정확한 정렬과 하중 전달 능력에 크게 기여해 왔습니다. 기계가 수 미크론 단위의 위치 정밀도를 요구할 때, 모든 로케이터, 가이드 및 숄더 핀은 동적 하중으로 인한 응력을 견딜 수 있도록 엄격한 공차 위치를 유지해야 합니다. Falcon CNC Swiss Engineering에서는 Swiss형 CNC 기술을 사용하여 맞춤형 정밀 핀을 설계 및 제조합니다. 최첨단 기술을 사용하여 공차가 ±0.0002인치(5미크론)까지 낮은 직경과 Ra 0.2µm 미만의 표면 마감을 제공할 수 있습니다. 이 문서에서는 사용 가능한 재료 유형 및 가공 능력을 포함하여 정밀 핀 가공 제조에 대한 가장 기술적인 질문을 다룰 것입니다.
정밀 핀은 한 부품과 다른 부품(이동 또는 고정) 간의 위치 관계를 설정하도록 설계된 특수 가공 부품입니다. 이러한 엔지니어링 기계 요소의 예로는 지그, 고정구, 다이 세트 또는 로봇 관절의 핀이 있습니다. 이러한 모든 응용 분야에서 단일 로케이팅 핀은 공칭 공차에서 단 몇 미크론만 벗어나도 조립 오류, 마모 증가 또는 위치 드리프트에 기여할 수 있습니다. 정밀 포지셔닝 시스템이 충족해야 하는 세 가지 주요 특성은 직경 공차, 원형도 및 표면 상태입니다. 제조가 필요한 모든 핀(다월 및 더 복잡한 단차 및 나사산 기하학 포함)에서 GD&T 요구 사항이 유지되도록 하기 위해 Falcon Swiss형 슬라이딩 헤드스탁 선반과 공정 내 레이저 측정 장비를 사용합니다.
기계 공학적 관점에서 정밀 핀은 두 가지 주요 기능 범주로 나뉩니다.
로케이팅/얼라인먼트 핀 – 두 구성 요소 간의 고정된 위치를 정의합니다. 예로는 다월 핀, 로케이팅 핀, 툴링 가이드 핀 및 얼라인먼트 핀이 있습니다. 일반적으로 엄격한 직경 공차(h6, g6 또는 맞춤형)를 가지며 쉬운 조립을 위해 테이퍼진 리드 인이 포함될 수 있습니다.
체결/고정 핀 – 분해를 허용하면서 전단 및 인장 하중을 견딥니다. 이 그룹에는 숄더 핀, 클레비스 핀, 스프링 장착 핀 및 코터형 체결구가 포함됩니다. 종종 정밀 연삭 생크와 나사산 또는 홈이 있는 끝을 결합합니다.
많은 CNC 가공 핀은 그 경계를 모호하게 만듭니다. 예를 들어, 부싱을 위치시키는(얼라인먼트) 동시에 샌드위치 어셈블리를 고정하는(체결) 숄더 핀이 있습니다. Falcon은 두 가지 유형을 모두 설계 및 가공하며, 종종 크로스 홀, 평면 또는 내부 나사산과 같은 기능을 통합합니다.
재료 선택은 내마모성, 내식성, 강도 및 비용에 직접적인 영향을 미칩니다. 다음은 정밀 핀 제조를 위해 당사에서 가공하는 가장 일반적인 합금의 비교입니다.
| 재료 | 장점 | 일반적인 응용 분야 | 경도 (가공 상태 / 열처리 후) |
| 스테인리스 스틸 정밀 핀 (303, 304, 316, 17-4 PH) | 내식성, 세척 용이성, 적당한 강도 | 의료 기기, 식품 장비, 해양 포지셔닝 시스템 | 180-220 HB / 최대 45 HRC |
| 경화강 CNC 핀 (O1, A2, 52100, 4140) | 높은 내마모성, 코어 강도, 치수 안정성 | 툴링 다이, 펀치, 고사이클 고정구, 자동차 가이드 핀 | 200-250 HB / 58-62 HRC |
| 티타늄 정밀 핀 (Grade 5 Ti6Al4V) | 높은 강도 대 중량비, 생체 적합성, 비자성 | 항공우주 액추에이터, 정형외과 기구, 로봇 링크 | 320-380 HB / 36-42 HRC |
| 크롬 도금 가공 핀 (강 + 경질 크롬) | 매우 낮은 마찰, 내식성 및 갤링 저항성 | 유압 포지셔너, 리니어 가이드 핀, 고속 자동화 | 기본 강 55 HRC + 크롬 70 HRC |
| 알루미늄 CNC 핀 (7075, 6061) | 경량, 빠른 가공, 아노다이징 가능 | 반도체 포지셔닝 스테이지, 휴대용 툴링 | 80-110 HB (아노다이징 표면 60 HRC) |
| 카바이드 정밀 핀 (미세립 텅스텐 카바이드) | 궁극의 압축 강도, 탄성 계수 ~600 GPa | 고정밀 V홈 로케이터, EDM 툴링, 마모 패드 | 89-93 HRA |
| 합금강 다월 핀 (8620, 9310) | 표면 경화 가능, 인성이 높은 코어, 우수한 피로 수명 | 항공우주 지그, 자동차 변속기 고정구 | 150-200 HB / 표면 58-62 HRC |
압축 또는 전단 하중으로 인한 영구 변형에 저항하는 가장 강한 재료는 텅스텐 카바이드입니다. 텅스텐 카바이드 정밀 핀이 가장 강합니다. 카바이드의 압축 강도는 4,500MPa(650ksi)를 초과하며, 이는 경화 공구강보다 약 3배 더 강력합니다. 그러나 비싸고 취성이 있습니다. 충격도 받는 로케이팅 핀과 같이 강도와 인성이 모두 필요한 경우, 52100 또는 A2 공구강(58-62 HRC)으로 제작된 경화강 CNC 핀이 최고의 엔지니어링 선택입니다. 경량 및 고강도 응용 분야의 경우 Grade 5 티타늄 정밀 핀이 뛰어난 강도 대 중량비를 나타냅니다.

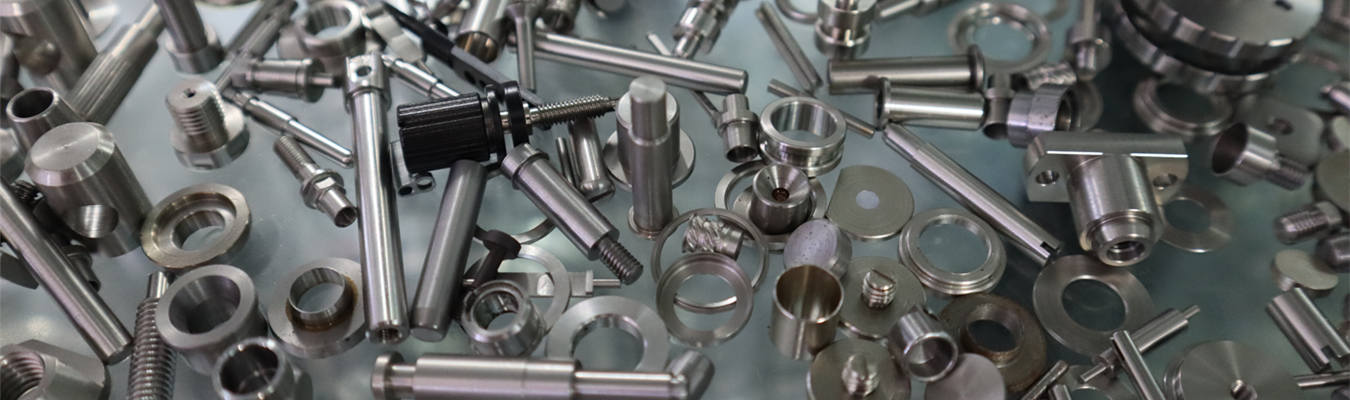

엄격한 공차의 정밀 핀을 달성하려면 표준 선반 이상의 것이 필요합니다. Falcon CNC Swiss는 가이드 부싱, 라이브 툴링 및 공정 내 게이징을 갖춘 다축 Swiss형 CNC 터닝 센터를 사용합니다. 다음은 고공차 핀 가공을 위한 표준 공정입니다.
생산 준비 - 연삭 및 센터리스 선삭된 스테인리스 스틸, 티타늄, 카바이드 및 다양한 봉재 재료가 원자재로 Swiss 선반에 공급됩니다. 봉재 공차는 H8 이상으로 유지됩니다.
정밀 핀용 CNC 또는 Swiss 선삭 부품 - 가이드 부싱은 절삭 공구에서 5-10mm 떨어진 재료를 지지하여 변형을 사실상 제거합니다. 외경 표면은 황삭 및 정삭 선삭됩니다(연삭을 위해 남겨진 양은 일반적으로 0.05mm에서 0.10mm입니다).
2차 기능 - 라이브 툴링 기계(밀)는 부품을 메인 스핀들에서 제거하지 않고 평면, 크로스 홀, 슬롯 및 나사산을 가공하여 동심도를 유지합니다.
열처리 - 45HRC가 필요한 강철 핀의 열처리 공정은 진공 경화 및 템퍼링이 가능합니다. 카바이드 및 일부 스테인리스 스틸 핀은 공작 기계로 사용됩니다.
정밀 연삭 - 정밀 연삭 핀용으로 열처리된 후, 센터리스 또는 원통 연삭을 사용하여 H6 공차 이상(≤ 5µm)을 충족해야 합니다.
표면 마감 - 기계적 연마, 미세 래핑 또는 크롬 도금을 통해 미러 마감 정밀 핀(Ra ≤ 0.1 µm)을 달성합니다.
검사 - 모든 로트는 레이저 마이크로미터 측정(모든 직경), 원형도 테스트 및 정밀 핀 경도 테스트(로크웰 또는 마이크로 비커스)를 거칩니다.
부동태화 또는 세척 - 스테인리스 스틸 핀은 부동태화되고, 모든 핀은 초음파 세척 및 진공 밀봉되어 배송됩니다.
Falcon CNC Swiss는 직경 0.5mm ~ 32mm, 길이 최대 300mm의 정밀 핀용 CNC 선삭을 전문으로 합니다. Swiss형 기계를 사용하면 단일 클램핑 작업으로 핀 전체를 가공할 수 있으며, 여기에는 다음이 포함됩니다.
측면당 최대 10° 테이퍼의 테이퍼진 CNC 핀.
숄더 핀 제조 – 정밀한 숄더 길이 제어 ±0.01mm.
모따기된 리드 인 및 오일 그루브가 있는 툴링용 가이드 핀.
반구형 또는 원뿔형 팁이 있는 CNC 로케이팅 핀.
Swiss 선삭은 슬라이딩 헤드스탁과 가이드 부싱을 사용하기 때문에 중요 기능에서 CNC 핀 직경 공차를 ±0.002mm(2µm)까지 유지할 수 있습니다. 이는 기존 선반으로는 달성할 수 없는 수준입니다.
엄격한 공차 포지셔닝 시스템의 경우 핀의 끼워맞춤 등급과 표면 마감이 위치 반복 정밀도에 직접적인 영향을 미칩니다. 다음은 당사에서 일상적으로 생산하는 표준 공차 및 마감입니다.
| 공차 등급 | 직경 편차 (mm) | 일반적인 응용 분야 | 검사 방법 |
| h9 | ±0.030 | 틈새 끼워맞춤, 저사이클 얼라인먼트 | 레이저 마이크로미터 |
| h7 | ±0.015 | 일반 로케이
