금형 이젝터 핀: 정밀 가공 과제, 마모 감소 & 대량 생산

소개: 몰드 이젝터 핀이 사출 성형의 숨은 영웅인 이유

사출 성형품이 제조되는 속도는 매우 빠르지만, 이젝터 핀은 문제가 발생하기 전까지는 거의 주목받지 못하는 몇 안 되는 부품 중 하나입니다. 부품이 금형에 달라붙거나, 이젝터 핀이 파손되거나, 핀에 조기 마모가 발생하면 생산 라인이 중단되고 불량 부품 및 생산 지연으로 수천 달러의 손실이 발생할 수 있습니다.

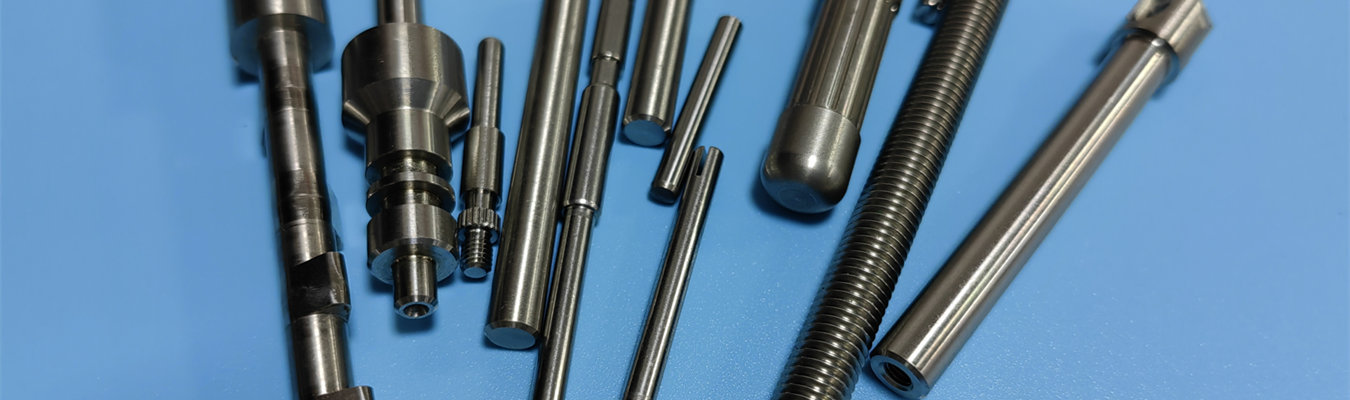

이젝터 핀 사출 성형 부품은 가늘고 정밀하게 연마된 강철 또는 알루미늄 부품으로, 냉각된 후 완성된 플라스틱 부품을 금형 캐비티에서 밀어내는 역할을 합니다. 플라스틱 부품을 금형에서 밀어내는 과정은 매우 간단해 보이지만, 각 이젝터 핀을 제조하는 데 필요한 가공 기술은 결코 간단하지 않습니다. 이젝터 핀은 수백만 번의 사출 주기를 견뎌야 하며, 금형 툴링에 과도한 마모를 방지하고 금형에서 성형 부품까지 필요한 정렬을 유지하면서 완성된 부품을 금형 밖으로 밀어내는 메커니즘을 제공해야 합니다.

이 가이드의 목적은 고품질 몰드 이젝터 핀과 불량품을 구별하는 데 필요한 정보를 제공하는 것입니다. 기술적 설명을 통해 이러한 중요한 부품을 자신 있게 지정, 조달 및 유지 관리하는 데 필요한 실질적인 정보를 얻을 수 있습니다.

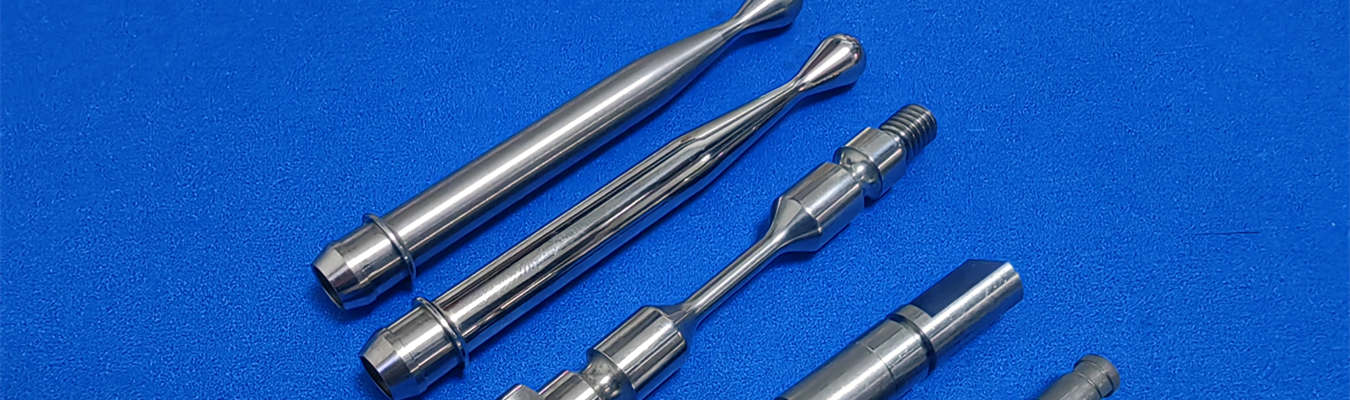

의료용 스테인리스 강 이젝터 핀과 일반 생산용 스트레이트 이젝터 핀을 포함하여 여러 유형의 이젝터 핀이 있습니다. 이젝터 핀의 엔지니어링을 더 잘 이해할수록 올바른 결정을 내리고 이러한 중요한 부품의 총 소유 비용을 절감할 수 있습니다.

사출 성형 이젝터 핀을 위한 정밀 가공 과제

이젝터 핀은 제조 과정에서 가장 까다로운 조건에 직면합니다. 교대 근무당 수천 번씩 정밀하게 관리된 클리어런스 홀을 드나들며, 극한의 온도와 압력 수준을 견디고, 플라스틱 부품에 걸리거나 갈리는 현상 없이 효과적으로 분리해야 합니다. 이러한 신뢰성을 달성하려면 몇 가지 근본적인 가공 과제를 극복해야 합니다.

과제 1: 미크론 단위의 정밀한 진원도 및 직경 공차

표준 체결구와 달리 사출 성형 이젝터 핀은 미크론 단위로 측정되는 해당 가이드 홀에 정확히 맞아야 합니다. 가이드 홀에서 너무 느슨하면 플래시가 핀을 통해 성형 부품으로 빠져나가 결함이 발생합니다. 너무 조이면 핀이 고착되거나 갈려서 금형에 치명적인 손상을 초래할 수 있습니다.

사출 성형 및 다이캐스팅 이젝터 핀의 공차와 치수를 명시하는 국제 표준(ISO 6751 (2011))이 있습니다. 중요한 애플리케이션에서는 핀의 헤드, 몸체 및 팁의 동심도를 엄격하게 제어해야 합니다.

이젝터 핀의 표준 가공 공차는 일반적으로 ±0.02mm이며, 많은 대량 공급업체는 요청 시 ±0.005mm까지 맞춤 가공을 제공합니다. Falcon CNC Swiss에서는 당사의 다축 CNC 기계와 정밀 연삭 방법을 통해 전체 생산 런에서 일반적으로 이러한 공차를 달성합니다.

과제 2: 직진도, 센터링 및 표면 무결성

이젝터 핀은 길고 가느다란 원통형 물체입니다. 직진도 오류나 핀의 약간의 휨은 가이드 홀에서 핀을 걸리게 하여 불규칙한 부품 이젝트 속도, 마모율 증가 및 결국 파손을 초래합니다.

표면 마감은 마모율에 직접적인 영향을 미칩니다. 더 매끄러운 표면은 마찰과 갈링 가능성을 줄입니다. Ra 0.2μm 이하를 달성하는 고정밀 CNC 가공은 마찰을 최소화하고 핀과 금형의 수명을 연장하는 매끄러운 표면을 생성합니다.

과제 3: 인성과 경도 균형 맞추기

이젝터 핀은 과도한 마모를 견딜 수 있을 만큼 단단해야 하지만, 반복적인 충격을 균열 없이 흡수할 수 있을 만큼 인성이 있어야 합니다. 핀이 과도하게 경화되면 매우 취약해지고, 경화가 부족하면 핀이 빠르게 마모됩니다.

이젝터 핀의 가장 일반적인 범용 재료는 SKD61 및 H13 열간 금형 공구강으로, 일반적으로 경도는 48-52 HRC 사이입니다. 대량 생산(또는 연마재 적용)의 경우 제조사는 ASP30 분말 고속도강(62-64 HRC) 및 완전 경화 스테인리스강 변형을 지정합니다. 표면 질화 처리는 더 단단한 코어를 유지하면서 대량 생산/고마모 애플리케이션을 위한 단단한 외부 층(최대 900HV)을 생성합니다.

과제 4: 대량 생산량에 걸친 형상 일관성

고객이 50,000개의 이젝터 핀을 주문할 때, 모든 핀은 첫 번째 핀과 치수가 동일해야 하며, 이를 위해서는 전통적인 가공이 아닌 자동화된 제조 공정과 엄격한 통계적 공정 관리가 필요합니다. 몰드 핀 제조에 대한 당사의 CNC 정밀 가공 서비스를 알아보십시오.

몰드 이젝터 핀의 일반적인 유형 및 응용 분야

특정 성형 작업에 적합한 이젝터 핀 유형을 선택하는 것은 부품 형상, 이젝트 힘, 금형에서 나온 후 표면 마감 상태 등 여러 요소를 고려해야 하므로 중요합니다.

스트레이트 이젝터 핀

대부분(99% 이상)의 이젝터 핀은 원형 단면의 스트레이트 타입입니다. 매우 비용 효율적이고, 널리 사용 가능하며, 표준화되어 있습니다. 이러한 유형의 이젝터 핀은 대부분의 범용 플라스틱 부품, 소형 및 중형 부품, 그리고 이젝터 핀 자국이 문제가 되지 않는 애플리케이션에 적합합니다. 그러나 스트레이트 이젝터 핀의 한계는 이젝트 면적이 상당히 작아서 민감한 표면에 자국을 남기거나 얇은 벽 부품에 응력을 집중시킬 수 있다는 점입니다.

플랫 이젝터 핀

블레이드 이젝터 핀이라고도 하는 플랫 이젝터 핀은 직사각형 또는 정사각형 단면을 가지고 있습니다. 긴 리브, 좁은 모서리 또는 길쭉한 제품에 표준 원형 핀을 사용하여 충분한 이젝트 면적을 제공할 수 없을 때 사용됩니다. 플랫 이젝터 핀은 스트레이트 이젝터 핀보다 더 넓은 이젝트 면적을 가지므로 응력을 더 고르게 분산시켜 부품 변형 위험을 줄일 수 있습니다. 플랫 핀의 형상은 원형 핀보다 더 복잡하여(예: 더 정밀한 가공 필요) 일반 선반 가공보다는 와이어 방전 가공이나 정밀 밀링이 필요한 경우가 많습니다.

스텝 이젝터 핀

스텝 이젝터 핀은 작은 직경 핀의 베이스를 보강하여 굽힘 강도를 높이는 부분을 포함합니다. 이 디자인은 직경이 3mm 미만인 핀에 권장되며, 반복적인 충격을 받으면 휘거나 파손되기 쉽습니다.

스프링 이젝터 핀 및 스프링 장착 이젝터 핀

스프링 이젝터 핀에는 지연 및/또는 점진적 이젝트가 가능한 스프링 메커니즘이 통합되어 있습니다. 이는 모든 핀을 동시에 이젝트할 수 없거나 부품이 변형될 수 있는 매우 복잡한 부품 프로파일에 유리합니다. 스프링 장착 이젝터 핀은 반복적인 굽힘을 견디기 위해 일반적으로 스프링 강으로 만들어진 앵글 리프터에도 자주 사용됩니다.

에어 이젝터 핀

에어 이젝터 핀은 기계적 힘 대신 공기압을 사용하여 부품 이젝트를 보조합니다. 이는 표준 핀으로 접촉할 수 없는 얇은 벽이나 취약한 부품에 특히 유용합니다. 압축 공기 시스템은 포펫 밸브를 통해 압축 공기를 보내는 방식으로 작동하며, 적절한 작동 특성을 유지하기 위해 에어 이젝터 핀을 제대로 밀봉하고 금형에 맞추는 것이 특히 중요합니다.

프로그레시브 이젝터 핀

프로그레시브 이젝터 핀은 다양한 핀이 이젝트 단계 동안 전진하여 부품을 이젝트하도록 설계된 다단계 이젝트 시스템에 사용되며, 부품에 손상을 주지 않으면서 복잡한 언더컷 및/또는 매우 깊은 캐비티에서 부품을 강제로 제거할 수 있습니다.

당사의 CNC 가공 몰드 핀 제조에 대해 자세히 알아보십시오.

재료 및 표면 처리 최적화

이젝터 핀의 수명, 금형 가동 시간 및 총 소유 비용은 모두 기본 재료 및 표면 코팅 선택과 직접적으로 관련하여 측정할 수 있습니다.

기본 재료

가장 일반적으로 열간 금형 공구강(SKD61 / H-13)이 범용 몰드 이젝터 핀
