너트와 볼트와 같은 표준(때로는 일반품이라고도 함) 체결구는 많은 상황에서 사용될 수 있습니다. 그러나 설계에 특수 나사 형태, 특수 길이, 특수 재료 또는 독특한 헤드 구성이 필요한 경우, 표준 체결구는 귀하의 애플리케이션에 적합하지 않습니다.

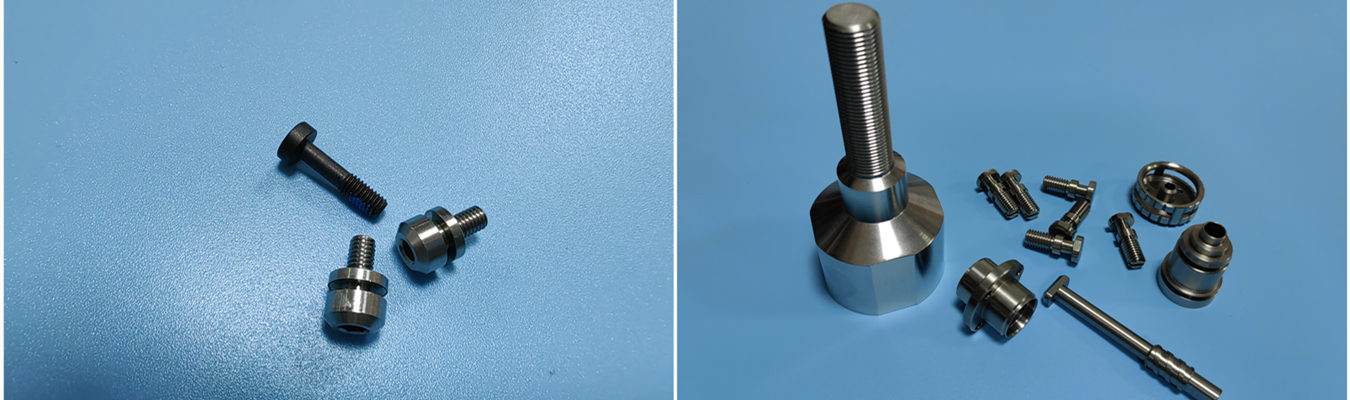

맞춤형 볼트와 체결구는 표준 카탈로그와 귀하의 특정 요구 및 요구사항을 충족하는 것 사이의 공백을 메워, 항공우주 어셈블리, 의료용 임플란트, 산업 기계와 같은 환경에서 적절한 맞춤, 재료 특성 및 일관된 성능을 보장합니다.
이 가이드는 엔지니어와 구매 담당자가 맞춤형 볼트 제조에 대해 알아야 할 사항, 즉 프로세스 작동 방식, 올바른 재료 선택 방법, 제조 리드 타임 추정 방법, 그리고 사양에 맞게 부품을 일관되게 제공할 수 있는 평판 좋은 맞춤형 볼트 제조업체를 식별하는 방법을 설명합니다.
맞춤형 볼트는 비표준 사양으로 제조된 나사산 체결구입니다. ASTM, ISO, DIN과 같은 업계 표준을 따르는 표준 볼트와 달리, 맞춤형 볼트는 귀하의 애플리케이션에 고유한 특정 하중 조건, 환경 노출 및 치수 요구사항에 맞게 설계됩니다.
맞춤형 체결구는 광범위한 스펙트럼을 포괄합니다:
정밀 기기용 맞춤형 기계 나사는 표준 차트가 수용할 수 없는 정확한 나사 피치와 헤드 형상을 필요로 합니다
특수 기계를 위한 비정상적인 길이나 재료 사양의 주문 제작 볼트
극한 온도, 부식성 화학 물질 또는 높은 진동 환경을 견디도록 설계된 맞춤형 산업용 체결구
표준 하드웨어가 요구사항을 충족할 수 없을 때, 맞춤 제작 볼트가 유일한 실행 가능한 솔루션이 됩니다.
맞춤형 볼트와 너트에 적합한 재료를 선택하는 것은 설계 과정에서 가장 중요한 엔지니어링 결정입니다. 재료 선택은 강도, 내식성, 무게, 비용, 그리고 궁극적으로 어셈블리의 수명에 영향을 미칩니다.
| 재료 | 강도 수준 | 내식성 | 가공성 | 일반적인 용도 |
| 탄소강 (Grade 5, 8) | 높음 ~ 매우 높음 | 낮음 (코팅 필요) | 양호 | 일반 산업, 자동차 구조용 체결구 |
| 스테인리스강 (303, 304, 316) | 중간 ~ 높음 | 우수 | 중간 ~ 양호 | 의료 기기, 식품 가공, 해양, 화학 플랜트 |
| 티타늄 (Grade 5, 23) | 매우 높음 | 우수 | 낮음 (전문 가공 필요) | 항공우주, 의료용 임플란트, 고성능 레이싱 |
| 합금강 (4140, 4340) | 매우 높음 | 중간 | 중간 | 중장비, 고강도 중요 어셈블리 |
| 황동 | 낮음 | 중간 | 우수 | 장식용, 전기 커넥터, 저하중 용도 |
| 알루미늄 (6061, 7075) | 중간 | 양호 | 높음 | 경량 어셈블리, 드론, 전자제품 |
모든 재료는 어떤 식으로든 절충점을 보입니다. 예를 들어, Grade 8 탄소강 맞춤형 볼트는 비용 효율적이지만 내식성이 없어 부식되기 쉬운 코팅이 필요합니다. 반면 티타늄은 우수한 내식성과 생체 적합성을 가지고 있지만, 고급 스위스 나사 가공과 특수 절삭유가 필요합니다. 스테인리스강은 적절한 내식성과 중간 정도의 가공성을 제공하므로 이 두 극단 사이에서 좋은 절충안이 됩니다.
맞춤형 볼트와 체결구용 재료를 선택할 때 다음 사항을 고려하십시오:
인장 강도 요구사항: 체결구가 얼마나 많은 하중을 견뎌야 합니까?
환경 노출: 습기, 화학 물질, 염수 또는 극한 온도에 노출됩니까?
무게 제약: 애플리케이션에서 무게 감소가 중요한가요?
규제 준수: 재료가 FDA, ASTM 또는 ISO 표준을 충족해야 합니까?
비용 예산: 필요한 경우 프로젝트에서 프리미엄 재료 비용을 흡수할 수 있습니까?
맞춤형 산업용 체결구가 필요한 애플리케이션의 경우, 설계 단계에서 맞춤형 볼트 제조업체와 이러한 요소들의 균형을 맞추는 것이 일반적으로 가장 비용 효율적인 솔루션을 제공합니다.
맞춤형 볼트 제조는 설계 사양을 완성된 나사산 체결구로 변환하는 과정입니다. 프로세스는 복잡성, 수량 및 정밀도 요구사항에 따라 다릅니다.
첫 번째 단계는 부품의 CAD 도면 또는 샘플을 자격을 갖춘 맞춤형 볼트 제조 서비스에 보내는 것입니다. 제출된 부품의 DFM(제조 설계) 검토는 나사산, 헤드 형상, 언더컷 및 재료를 포함한 제조 가능성을 확인하기 위한 것입니다. 이 단계는 생산이 시작되기 전에 제조 비용과 품질 효율성을 식별합니다.
적절한 재료 인증서와 함께 원형 봉재(bar stock)를 조달합니다. 중요 애플리케이션의 경우, 제철소에서 완제품까지 완전한 추적성이 유지됩니다.
맞춤형 볼트와 체결구를 생산하는 두 가지 주요 방법이 있습니다:
냉간 단조 (성형)
냉간 단조는 재료 제거 없이 금속 와이어를 체결구 모양으로 압축합니다. 이 프로세스는 분당 수백 개의 부품을 생산할 수 있는 고속 헤더를 사용합니다.
장점은 다음과 같습니다:
대량 생산(50,000개 이상) 시 매우 낮은 단위 부품당 비용
우수한 재료 활용도 (최소 스크랩)
개선된 입자 구조 및 피로 저항성
그럼에도 불구하고, 제조 방법으로 냉간 단조를 사용할 때는 제한 사항이 있습니다. 한 참조 가이드에 따르면, 냉간 단조는 "재료의 입자 구조를 압축하여 피로 저항성을 증가시키지만" 냉간 단조 공정은 언더컷 피처, 복잡한 내부 피처를 만들 수 없으며 매우 좁은 공차를 제공할 수 없습니다.

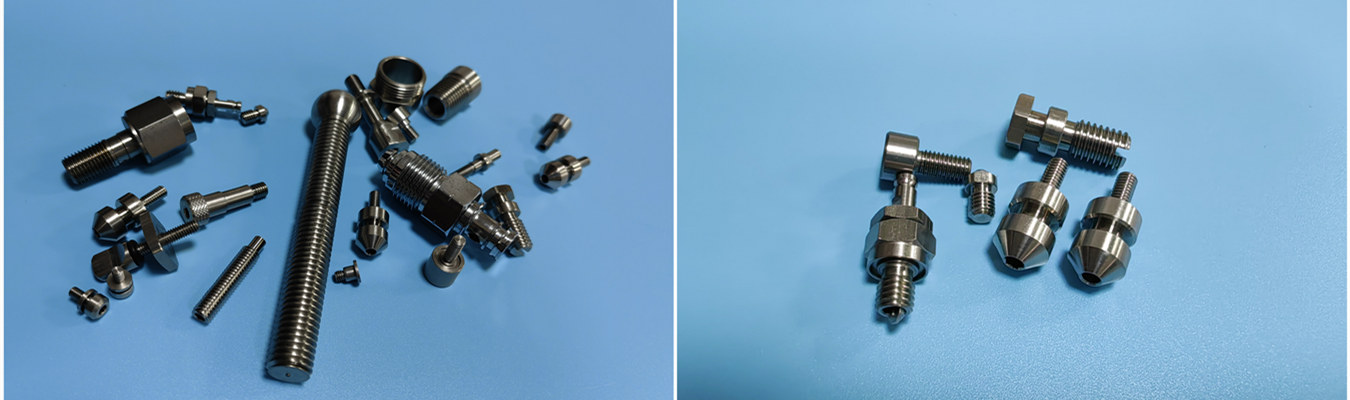

CNC 스위스 선반 가공은 회전하는 절삭 공구가 재료(봉재)에서 재료를 깎아내어 구성품(체결구)을 생산하는 절삭 가공(subtractive process)의 예입니다. CNC 스위스 머시닝은 냉간 단조 방법으로 제조할 수 없는 소직경의 복잡한 체결구 제조에 매우 적합합니다. 다양한 제조 공정의 장단점을 설명하는 비교 가이드에서는 "여러 복잡한 피처를 가진 소량 500개의 맞춤 설계 정밀 부품은 이 방법이 필요한 정밀도와 유연성을 제공하므로 나사 가공의 이점을 얻을 수 있습니다."라고 설명합니다.
스위스 선반 가공으로 생산된 맞춤형 볼트는 다음을 제공합니다:
더 좁은 공차 (±0.005mm까지 가능)
복잡한 피처 (내부 채널, 언더컷, 맞춤형 구동 시스템)
우수한 표면 마감
재료 다양성 (티타늄 및 스테인리스강 포함)
많은 맞춤형 체결구는 초기 가공 또는 단조 후 추가 처리가 필요합니다:
나사산 롤링: 치수 정밀도를 유지하면서 피로 강도를 향상시킵니다.
열처리: 중장비 용도로 표면 내마모성과 코어 강도를 증가시킵니다.
도금 및 코팅: 내식성과 표면 특성을 추가합니다.
부동태화 처리: 스테인리스강 부품의 표면 오염을 제거합니다.
평판 좋은 맞춤형 볼트 제조업체는 생산 전반에 걸쳐 엄격한 검사를 수행합니다. 스위스 나사 가공 서비스는 일반적으로 CMM(3차원 측정기) 검증, 나사산 형태를 위한 광학 비교기 검사, 표면 마감 테스트를 통합합니다. 많은 맞춤형 볼트 및 체결구 공급업체는 재료 인증서 및 치수 데이터와 함께 전체 검사 보고서를 제공합니다.
맞춤형 볼트 리드 타임을 이해하면 생산 일정을 효과적으로 계획하는 데 도움이 됩니다.
맞춤형 볼트의 리드 타임은 복잡성, 수량 및 재료 가용성에 따라 다릅니다.
다음은 일반적인 지침입니다:
