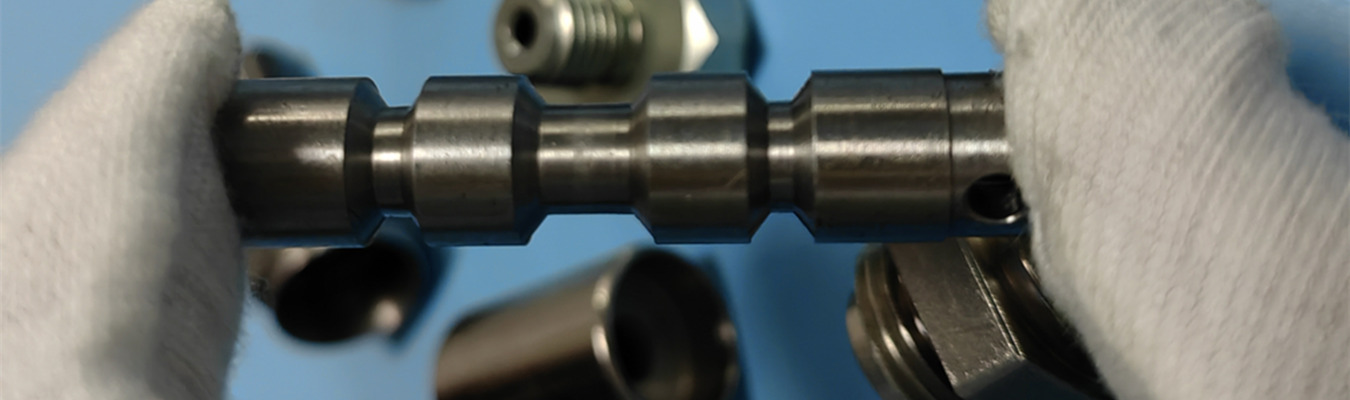

까다로운 산업 시스템용 정밀 CNC 피팅

단일 부품의 가공 불량으로 인한 누수는 유체 손실, 압력 손실로 인한 신호 드리프트, 또는 시스템 전체 셧다운으로 이어질 수 있습니다.

의료 기기, 반도체 장비 및 로봇 공학과 같은 유체 동력 응용 분야에서 정밀 CNC 피팅의 경우, 나사산의 깔끔한 결합은 매우 중요하며, 씰이 진공을 유지하는 능력은 필수적이며, 어셈블리는 진동을 견딜 수 있는 능력이 필요합니다.

엔지니어로서 귀하는 단순한 카탈로그 부품 그 이상을 필요로 합니다. 공차 적층이 어떻게 작용하는지, 다양한 재료 유형에 따라 어떻게 행동하는지, 실제 환경에서 의도된 결합 조건과 어떻게 인터페이스하는지 이해하는 경험 많은 정밀 피팅 제조업체가 필요합니다.

본 문서의 목적은 커넥터 및 커넥터 공차 선택, 정밀 결합 시스템에 적합한 재료 선택, 맞춤 나사산 솔루션, 그리고 고정밀 피팅 전문 업체가 귀하의 CAD(컴퓨터 지원 설계) 모델을 기능적이고 신뢰할 수 있는 부품으로 전환하는 방법에 대한 정보를 제공하기 위함입니다.

스테인리스 스틸 CNC 피팅, 티타늄 가공 커넥터, 플라스틱 CNC 제조 피팅의 경우에도 동일한 엔지니어링 원칙이 적용될 수 있습니다.

무료 공차 분석 및 제조 가능성 검토를 위해 커넥터 도면을 Falcon CNC Swiss로 보내주십시오.

또는 정밀 부품에 대한 당사의 전체 스위스 방식 가공 서비스에 대해 자세히 알아보십시오.

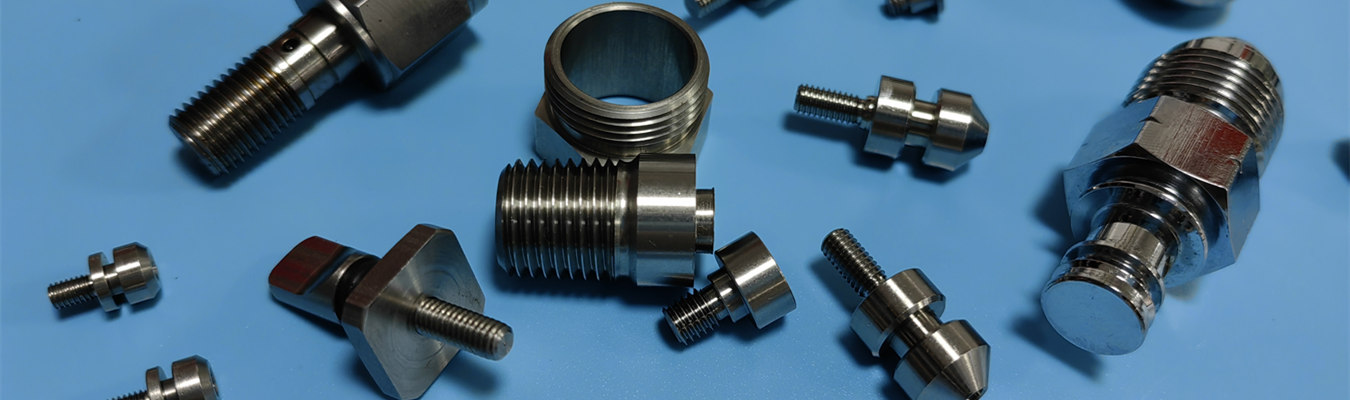

산업용 피팅이란 무엇인가?

산업용 피팅은 기계 시스템에서 파이프, 튜브, 포트 및 호스를 연결, 변환, 종단 또는 밀봉하는 구성 요소입니다. 여기에는 엘보우, 티, 커플링, 벌크헤드 피팅 및 맞춤형 포트 커넥터가 포함됩니다.

그러나 표준 피팅은 다음 세 가지 상황에서 종종 실패합니다:

비표준 포트 형상 – 비정상적인 중심 거리, 특이한 나사산 크기.

좁은 공간 제약 – 최소 벽 두께를 가진 마이크로 가공 피팅.

극한의 성능 요구 사항 – 고압, 진공, 부식성 매체 또는 반복적인 조립 사이클.

이러한 상황 중 하나라도 직면한다면, Falcon CNC Swiss와 같은 CNC 가공 피팅 공급업체가 필수적이 됩니다. 우리는 단순히 나사산을 절단하는 것이 아니라 밀봉면에서 렌치 평탄부에 이르기까지 전체 정밀 결합 시스템을 설계합니다.

정밀 파이프란 무엇인가?

정밀 파이프는 표준 파이프보다 훨씬 더 엄격한 치수 공차(일반적으로 외경 ±0.05mm, 벽 두께 ±0.1mm)로 제조된 튜브 또는 파이프를 말합니다. 그러나 정밀 커넥터 구성 요소의 세계에서 이 용어는 정밀 파이프를 연결하는 피팅에도 적용됩니다. 정밀 파이프 피팅은 파이프의 향상된 정밀도와 일치해야 합니다. 그렇지 않으면 시스템이 아무런 이점도 얻지 못합니다.

예를 들어, 정밀 유압 라인의 고압 정밀 피팅은 0.01mm TIR 이내의 나사산 동심도와 ≤32 µin Ra의 밀봉 표면 마감을 요구합니다. 표준 피팅으로는 이를 제공할 수 없습니다.

피팅은 무엇으로 만들어지는가? 재료 비교표

답변은 귀하의 작동 환경에 따라 달라집니다. 다음은 정밀 피팅 제조업체 프로젝트를 위한 엔지니어 수준의 재료 선택 가이드입니다.

의료 등급 가공 피팅의 경우, Falcon CNC Swiss는 완전한 재료 추적성 및 부동태화 처리와 함께 이식 가능 등급(316LVM) 및 USP Class VI 플라스틱을 가공할 수 있습니다.

네 가지 유형의 피팅은 무엇인가?

산업용 배관 및 커넥터 시스템에서 피팅은 일반적으로 기능에 따라 분류됩니다:

• 커넥터(직선형 피팅) – 두 개의 파이프 또는 포트를 일렬로 연결합니다. 예: 유니온, 커플링, 벌크헤드 커넥터.

• 방향 전환 피팅 – 엘보우(45°, 90°), 티, 크로스. 좁은 어셈블리에 사용됩니다.

• 종단 피팅 – 캡, 플러그, 엔드 씰. 포트 또는 라인을 차단합니다.

• 특수 목적 피팅 – 어댑터(나사산 변경), 스위블, 퀵 디스커넥트, 비표준 포트용 맞춤형 나사산 CNC 피팅.

이 네 가지 유형 내에서 정밀 결합 시스템은 종종 수정이 필요합니다: 변경된 나사산 길이, 맞춤형 밀봉 랜드, 또는 통합형 O-링 그루브. 바로 여기서 맞춤형 CNC 피팅 서비스가 가치를 더합니다.

커넥터 공차: 어느 정도가 충분히 조여야 하는가?

커넥터 공차는 밀봉, 조립 토크 및 장기 신뢰성에 직접적인 영향을 미칩니다. 피치 직경 또는 동심도의 작은 오차는 결합 시스템 전체에 걸쳐 증폭됩니다.

정밀 커넥터 구성 요소에 대한 권장 공차 등급

Falcon CNC Swiss는 중요 형상에 대해 ±0.005mm(5마이크론)를 일상적으로 유지하며, 공정 중 SPC 및 최종 검사 보고서를 제공합니다. 이것이 고정밀 피팅 전문 업체와 일반 가공 업체를 구분짓는 요소입니다.

맞춤형 CNC 피팅 서비스: 프로토타입에서 양산까지

표준 피팅은 포트 형상, 나사산 유형 및 밀봉 방법이 일반적일 때 작동합니다.

그러나 다음과 같은 경우가 필요할 때:

• 카탈로그에 없는 특이한 크기
