사출 성형은 제품 구조의 완벽한 기능에 의존하는 고위험 공정으로, 성공적인 성형 작업을 위해서는 정밀함이 필수적입니다. 이러한 미세하게 설계되고 제조된 부품의 대표적인 예가 금형 핀(mold pin)이며, 특히 이젝터 핀(ejector pin)과 코어 핀(core pin) 종류의 성형 핀이 그렇습니다. 이 핀들은 매우 중요하지만 간과되기 쉬운 작업을 수행합니다. 선두 기업인 Falcon CNC Swiss는금형 핀(Mold Pins), 이젝터 핀(Ejector Pins) 및 코어 핀(Core Pins) 제조업체, 이러한 핀의 효율성이 사이클 타임, 부품 설계 효율성, 금형 자체의 내구성에 얼마나 큰 영향을 미치는지 완전히 이해하고 있습니다.
이 가이드에서는 금형 핀의 다양하고 흥미로운 특징, 다양한 기능 및 차이점, 그리고 평범한 핀과 차별화되는 고성능 핀을 만드는 특수 제조 기술을 살펴보겠습니다.

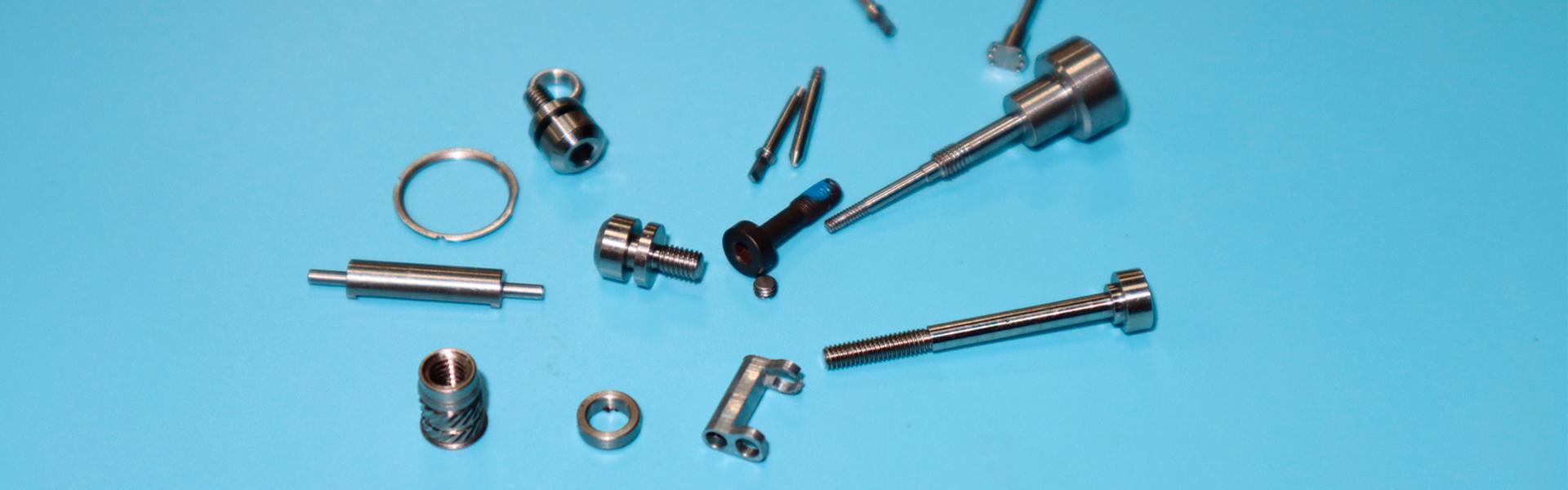

코어 핀은 사출 금형의 필수 부품으로, 성형 부품 내부에 내부 형상이나 중공 영역을 만드는 데 사용됩니다. 코어 핀은 암형 캐비티에 끼워져 성형 플라스틱 부품의 내부 구성을 형성하는 수형 부품으로 생각해야 합니다.
개구부, 구멍 및 암나사 생성: 여기에는 관통 구멍, 막힌 구멍 또는 내부 형상이 포함될 수 있습니다.
복잡한 형상 구성: 이러한 핀은 메인 캐비티 블록에 의해 결정되지 않는 복잡한 내부 형상을 형성합니다.
벽 두께 제어: 내부 공간을 차지하여 사출 부품의 벽 두께를 원하는 대로 생성하는 역할을 합니다.
적절하게 설계되고 제조된 코어 핀이 없다면 부품은 무겁고 단단하게 만들어져야 하며, 자동차 및 의료 부품 구성과 같은 다양한 용도에 필요한 복잡한 내부 구조를 갖출 수 없습니다.
이 점은 종종 혼동되며 당연한 일이지만, 매우 필요한 차별화 지점 중 하나입니다. 차이점을 잘 이해하면 코어 핀과 이젝터 핀의 위치를 명확히 하는 데 도움이 됩니다. 둘 다 필수 금형 핀 제품군에 속하지만 기능과 작동 주기가 완전히 다릅니다.
| 특징 | 코어 핀 | 이젝터 핀 |
| 주요 기능 | 부품의 형상(내부 특징)을 형성합니다. | 완성된 부품을 금형에서 배출합니다. |
| 작동 단계 | 사출 및 냉각 단계에서 활성화됩니다. | 냉각 후 이젝션 단계에서 활성화됩니다. |
| 재료 접촉 | 용융 플라스틱과 직접 접촉합니다. | 응고된 플라스틱 부품에 접촉하여 밀어냅니다. |
| 일반적인 마모 | 연마 재료 및 고압으로 인한 마모. | 이젝션 중 마찰 및 기계적 응력으로 인한 마모. |
간단히 말해, 코어 핀은 부품을 만들고 이젝터 핀은 부품을 빼냅니다. 품질 좋은 성형 부품을 적절히 생산하려면 두 핀 모두 최고 수준의 정밀도와 내구성으로 제조되어야 함은 말할 필요도 없습니다.
이젝터 핀은 모든 상황에 맞는 단일 유형이 아닙니다. 전문 이젝터 핀 제조업체로서 우리는 부품 구성의 복잡성과 이젝션 공정의 다양한 난이도에 맞춰 다양한 유형을 생산합니다.
표준 이젝터 핀(Standard Ejector Pins): 가장 일반적인 이젝터 핀 유형으로, 헤드가 있는 원통형입니다. 평평하거나 약간 굴곡진 표면에 이젝터 힘을 가해야 하는 곳에 사용됩니다.
숄더 이젝터 핀(Shoulder Ejector Pins):(슬리브 이젝터) 직경이 더 큰 헤드(숄더)를 가지며, 넓은 면적으로 인해 강도를 제공하고 대형 금형에서 가해지는 큰 이젝터 힘을 견디는 데 더 큰 안정성과 효율성을 제공합니다.
블레이드 이젝터 핀(Blade Ejector Pins):얇고 평평한 프로파일을 가진 이 이젝터 핀은 리브와 같은 형상이 있는 부품을 배출하거나 원형 핀이 과도하여 성형 부품에 보기 흉한 흔적을 남길 때 필요한 곳에서 매우 유용합니다.
D-컷 이젝터 핀(D-Cut Ejector Pins):원통형 몸체의 일부가 평평하게 연삭되어 D자 모양을 형성한 표준 핀입니다. 이는 이젝션에 제공되는 표면적을 증가시키고 핀 회전을 방지합니다.
이젝터 기능을 갖춘 코어 핀(Core Pins having Ejector Function): 코어 핀 설계의 다양한 요구를 고려하여, 한 유형의 핀이 코어 핀(형상 형성)과 이젝터 핀(부품 배출)의 기능을 모두 수행할 수 있어 특정 응용 분야에서 금형 설계 복잡성을 줄이는 데 매우 유용합니다.
이 이젝션 공정은 기계적 타이밍과 정확성의 전형적인 예입니다.
성형 사이클을 완료합니다.용융 플라스틱이 금형 캐비티에 사출되고 충분히 냉각 및 응고된 후, 금형의 두 반쪽(캐비티 측과 코어 측)이 분리됩니다.
이젝션 시스템을 활성화합니다.금형의 이젝션 시스템, 즉 모든 이젝터 핀이 있는 플레이트는 유압 실린더 또는 녹아웃 바 등의 메커니즘에 의해 전진 구동됩니다.
핀이 부품에 접촉하여 힘을 가합니다.이젝션 플레이트가 전진함에 따라 이젝터 핀의 끝이 금형 코어 측의 구멍을 통해 돌출되어 사출 성형 부품에 힘을 가하며 접촉합니다.
부품을 방출합니다.핀이 부품을 균일하게 밀어내어 진공 밀봉과 금형 표면에 대한 작은 접착을 깨고 깨끗하게 배출합니다.
시스템 후퇴.다음 사이클이 시작되기 전에 이젝션 시스템이 후퇴하여 핀을 원래 위치로 당겨 금형 표면에서 제거함으로써 공정이 반복될 수 있도록 합니다.
재료 선택은 내구성과 성능 모두에 가장 중요합니다. Falcon CNC Swiss에서는 특정 응용 분야의 요구 사항, 내마모성, 인성 및 온도 안정성 등을 기준으로 재료를 선택합니다.
H-13 공구강.탁월한 인성, 내마모성 및 열피로 저항성으로 인해 업계 표준으로 자리 잡았습니다. 이는 코어 핀 및 표준 이젝터 핀에 가장 자주 사용됩니다.
SKD-61 (AISI D2).내마모성이 우수하고 연마성 플라스틱 사출 성형이나 대량 생산에 매우 적합한 고탄소, 고크롬강입니다.
DC-53.인성이 개선되고 공구 치핑이 감소된 D2의 개선된 버전으로, 특히 복잡하고 미세한 코어 핀 형상에 유용합니다.
스테인리스강(420, 440C).의료 산업이나 PVC 또는 기타 부식성 재료를 성형할 때와 같이 내식성이 요구되는 응용 분야에 필수적입니다.
카바이드(Carbide).유리 섬유 등 고연마성 충전재가 포함된 플라스틱으로 작업하는 가장 까다로운 응용 분야에 필요하며, 도입 비용은 더 높지만 비교할 수 없는 내마모성을 제공합니다.
정밀 가공된 핀이 생산되면 적절한 표면 마감 처리를 받아야 합니다. 표면 마감은 마찰 감소, 내식성 향상, 핀 및 금형 수명 연장에 기여합니다.
질화 처리(Nitriding).질소를 표면에 확산시켜 극도로 단단하고 내마모성이 뛰어난 요소를 생성하고 우수한 내갤링 특성을 부여하는 열화학적 방법입니다.
TiN 코팅(티타늄 나이트라이드)핀의 표면 경도를 높이고 마찰력을 감소시켜 더 부드러운 이젝션과 부품 마킹 감소를 제공하는 황금색 PVD 코팅입니다.
연마(Polishing).대부분의 코어 핀은 사출 성형 부품의 내부 형상에 우수한 표면을 제공하고 쉽게 배출될 수 있도록 거울 마감 처리됩니다.
코어 핀 및 이젝터 핀 제조업체로서 우리는 제조의 모든 단계에서 품질을 최우선으로 합니다.
CNC 정밀 가공: 이를 통해 극도로 엄격한 공차(종종 ±0.0002인치 이내)와 완벽한 동심도를 달성할 수 있으며, 이는 조기 마모 및 고장을 방지하는 중요한 요소입니다.
엄격한 품질 관리 프로그램:모든 핀은 철저히 검사됩니다. 첨단 CMM 및 광학 비교기를 사용하여 모든 중요한 치수를 확인함으로써 생산 배치 간 완전한 일관성을 보장합니다.
전문 열처리:인증된 열처리 업체만을 사용하여 핀이 최대 수명을 달성하는 데 필요한 코어 경도와 표면 강도를 확보합니다.
전문 표면 마감:당사의 마감 부서는 지정된 코팅을 적용하고 전문적인 관리로 핀을 연마하여 설치 준비가 완료된 완벽한 최종 제품을 고객께 제공합니다.
금형 핀과 같은 작은 부품이 주요 생산 문제를 일으키지 않도록 하십시오. 정밀성, 내구성 및 이러한 작은 부품이 비즈니스에서 차지하는 중요성을 이해하는 제조업체와 협력하십시오.
지금 Falcon CNC Swiss에 문의하십시오다음 프로젝트에 대한 견적을 문의하십시오. 정밀 제조가 얼마나 큰 차이를 만들 수 있는지 보여드리겠습니다.
Q. 표준 카탈로그에 없는 맞춤형 금형 핀을 제조할 수 있습니까?
A. 물론입니다. 맞춤 제작이 당사의 강점입니다. 독특한 형상, 특수 헤드 설계 및 비표준 길이를 포함하여 고객이 제공하는 도면에 따라 금형 핀을 제조할 수 있습니다.
Q. 금형 핀 견적을 받으려면 어떤 정보가 필요합니까?
A. 상세 도면(CAD 파일 선호), 원하는 재료 사양, 필요 수량 및 추가 표면 마감을 제공해 주시면 정확하고 신속하게 견적을 제공해 드리겠습니다.
Q. 이젝터 핀이 파손되는 일반적인 원인은 무엇입니까?
A. 일반적인 원인으로는 금형 내 정렬 불량, 이젝션 힘에 대한 핀 강도 부족, 취성을 유발할 수 있는 잘못된 열처리, 장기 사용으로 인한 피로 등이 있습니다. 당사의 정밀 제조 핀은 제조 결함으로 인한 고장을 제거하도록 설계되었습니다.
Q. 다른 제조업체와 비교하여 품질은 어떻습니까?
A. CNC 스위스 선반 가공에 대한 당사의 강조는 동심도 및 공차 측면에서 다른 업체보다 우위를 제공합니다. 엄격한 품질 관리 및 재료 전문 지식과 결합하여 당사는 우수한 성능, 더 긴 수명 및 향상된 신뢰성을 제공하는 금형 핀을 제공함으로써 가동 중단 시간과 유지보수 비용을 줄일 수 있습니다.
