전자 세계에서 효율적인 열 관리는 단순한 부차적 고려 사항이 아닙니다. 이는 성능, 신뢰성 및 수명에 있어 중요한 필수 요소입니다. 많은 열 솔루션의 핵심은 소박하지만 매우 중요한 방열판입니다. 하지만 방열판이 어떻게 제조되는지 궁금해 본 적이 있으신가요?
사실 그 대답은 생각보다 조금 더 복잡합니다. 선택된 제조 기술은 방열판의 성능, 비용 및 특정 용도에 대한 적합성에 직접적인 영향을 미칩니다. 대량 생산되는 압출 알루미늄 방열판이 일반적으로 소비자 가전에 선택되는 반면, 더 중요한 성능을 요구하는 산업 분야에서는 더 정밀하고 더 견고한 제조 기술이 사용됩니다.
이 글에서는 맞춤형 방열판 제조의 다양한 방법을 살펴보고, 항공우주, 국방, 의료 및 통신과 같은 까다로운 응용 분야에서 CNC 가공 방열판이 종종 선호되는 이유에 대해 부분적으로 자세히 알아보겠습니다.
"어떻게"라는 질문에 들어가기 전에 "왜"라는 이유를 이해하는 것이 필요합니다. 방열판의 목적은 표면적을 최대화하여 장치(예: CPU 또는 전력 트랜지스터)에서 주변 공기로 열을 효과적으로 전달하는 것입니다. 방열판의 제조 방식은 핀 밀도, 종횡비, 베이스 플레이트 두께 및 전체적인 기하학적 복잡성을 결정하며, 이러한 요소들은 방열판의 효과적인 방열 잠재력을 결정합니다.
이는 대량 생산에 가장 일반적이고 비용 효율적인 방법입니다.
공정: 가열된 알루미늄 빌릿이 유압 램을 통해 강철 다이로 밀려납니다. 다이의 형상이 방열판의 단면 프로파일을 결정하고 핀도 생성합니다.
장점: 대량 생산 시 단위당 생산 비용이 매우 낮고, 단순한 형상의 경우 생산 시간이 빠릅니다.
단점: 다이에서 얻을 수 있는 동일한 단면으로 제한되며, 핀 종횡비(높이 대 간격)에 제한이 있고 설계 유연성이 거의 없습니다. 장착 구멍과 같은 기능을 위해 종종 후속 가공이 필요합니다.
이 공정은 표면적이 매우 넓은 방열판에 사용됩니다.
공정: 각 핀을 스탬핑 또는 가공한 후 열 에폭시를 사용하거나, 더 높은 성능 버전의 경우 용광로에서 브레이징하여 별도의 베이스 플레이트에 접합합니다.
장점: 압출로는 얻을 수 없는 매우 높은 핀 밀도와 큰 전체 크기가 가능합니다.
단점: 핀과 베이스 사이의 열 인터페이스는 잠재적인 고장 지점이 될 수 있으며, 브레이징 버전은 비용이 더 많이 들고 복잡한 열 사이클링 과정을 수반합니다.
이는 매우 얇고 촘촘하게 배열된 핀을 가진 일체형 독특한 방열판을 생산하는 방법입니다.
공정: 특수 스키빙 도구를 사용하여 구리 또는 알루미늄의 단단한 블록에서 금속의 얇은 층을 벗겨내고 핀을 위쪽으로 구부립니다. 그 결과 베이스와 핀이 하나의 연속적인 금속 조각으로 만들어집니다.
장점: 베이스와 핀 사이의 이음매 없는 인터페이스와 높은 핀 밀도로 인해 우수한 열 성능을 제공합니다.
단점: 일반적으로 더 부드러운 금속(구리)에만 제한되며 압출보다 비용이 더 많이 들 수 있습니다. 설계 유연성도 다소 제한됩니다.
저비용, 저프로파일 방열판에 사용됩니다.
공정 작동 방식: 판금을 특정 핀 형상으로 스탬핑합니다. 스탬핑된 부품을 여러 개 쌓아서 결합하면 더 큰 표면적을 만들 수 있습니다.
장점: 믿을 수 없을 정도로 저렴한 비용과 대량 생산 시 매우 빠른 속도.
단점: 열 성능이 매우 제한적이며, 고전력에는 적합하지 않습니다.

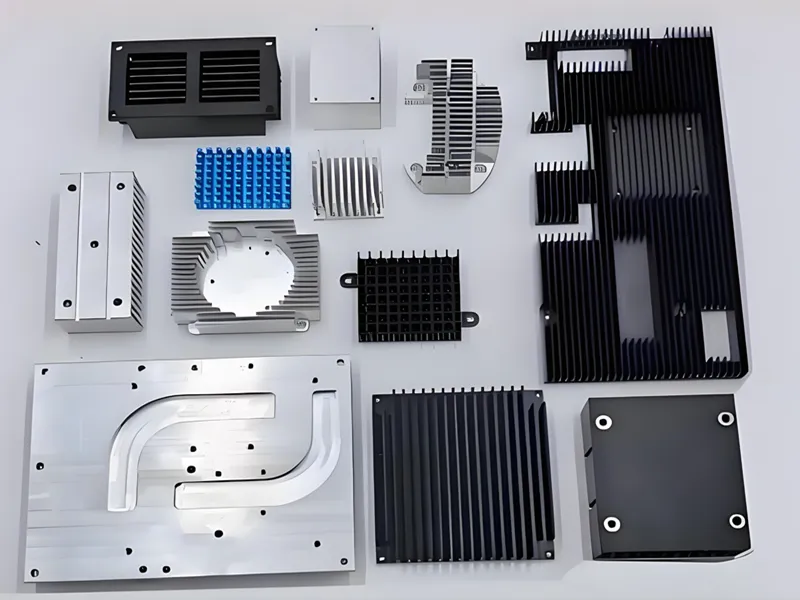

프로토타입, 중소량 생산, 그리고 성능과 신뢰성이 타협할 수 없는 경우, CNC 가공 외에는 대안이 없습니다. CNC로 방열판은 어떻게 만들어질까요?

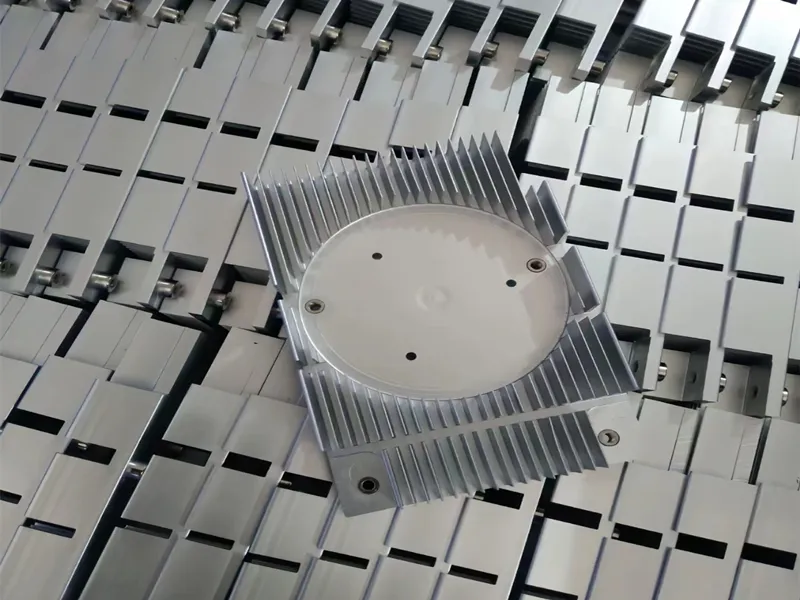

Falcon CNC Swiss에서는 최신식 3축, 4축 및 5축 CNC 밀링 머신(원형 회전 스핀들이 있는 종류)을 사용하여 CNC 가공 방열판을 제조합니다. 이를 통해 단단한 재료 블록(일반적으로 알루미늄 또는 구리)을 놀라운 정밀도로 가공하여 고성능 방열판을 생산할 수 있습니다.
설계 및 프로그래밍: 방열판의 3D CAD 모델이 생성됩니다. 그런 다음 저희 엔지니어와 CAM(컴퓨터 지원 제조)은 일련의 프로그램을 사용하여 CNC 기계에 대한 명령, 즉 부품 절삭에 필요한 공구 경로를 생성합니다.
재료 선택: 높은 열전도율을 가진 단단한 재료 블록(C110 구리 또는 6061 알루미늄)을 CNC에 단단히 고정합니다.
정밀 가공: 그런 다음 기계는 프로그래밍된 요구 사항에 따라 각 절삭 공구를 체계적으로 회전시키면서 재료를 제거합니다. 이를 통해 다음이 가능합니다.
1) 높은 종횡비를 가진 복잡한 얇은 핀 형상 가공
2) 장착을 위한 정밀한 장착 구멍 및 탭 나사산 가공
3) 전용 모터 장착을 위한 다양한 형상
4) 브래킷 및 하우징과 같은 통합 마운트를 하나의 부품으로 제조
5) 디버링, 표면 평활화, 내식성 향상을 위한 코팅(예: 알루미늄의 경우 아노다이징) 등을 포함한 후처리 마감. 응용 분야에서 열 방출을 나타냅니다.
수백만 개를 대량 생산할 때 가장 저렴한 옵션은 아니지만, CNC 가공 방열판을 사용함으로써 얻는 이점은 비교할 수 없습니다:
비교할 수 없는 설계 매개변수: 필요에 따라 어떤 형태로든 제작 가능합니다. 핀은 직선일 필요가 없으며, 물결 모양, 엇갈린 배열, 또는 다양한 두께로 제작하여 필요한 다양한 방열 특성을 만들 수 있습니다.
열 성능: CNC를 사용하면 단단한 금속 블록에서 방열판을 밀링하여 제작할 수 있으므로, 부품이 결합된 다른 방열판 설계(베이스에서 핀 끝까지 열을 모으는 열전도율이 빠르지 않은)에서 흔히 볼 수 있는 열 인터페이스의 단점을 제거합니다.
프로토타이핑 속도 및 유연성: 몇 주가 아닌 며칠 내에 설계된 방열판 프로토타입이 필요하십니까? CNC는 값비싼 압출 다이 제조에 필요한 광범위한 제조 비용이나 운영 비용 없이 설계를 신속하게 진행할 수 있는 수단을 제공합니다.
비할 데 없는 정밀성 및 통합: 방열판과 전자 프로세스를 일반적으로 하나의 부품으로 완벽하게 통합하는 완벽한 열 솔루션을 정밀하게 가공 및 제조하여 완벽한 적합성을 보장하고 일반적인 조립을 생략할 수 있습니다.
재료 다양성: 필요한 반사 열 및 기계적 특성을 충족시키기 위해 다양한 고성능 알루미늄 및 구리 합금(6061, 7075 알루미늄 및 구리 합금)으로 가공됩니다.
최적의 공정 유형은 귀하의 필요에 따라 달라집니다:
압출은 단순하고 규칙적인 단면 형상에 대해 대량 생산 및 저비용이 필요한 경우에 가장 적합합니다. 접합 핀은 매우 큰 방열판이나 매우 높은 핀 밀도를 가진 방열판을 제조하는 데 가장 적합합니다.
스탬핑은 저비용, 저전력 소비자 제품에 적용됩니다. CNC 가공은 고성능, 맞춤형 및 정밀 방열판을 달성하는 유일한 방법입니다. 이는 프로토타입, 항공우주, 의료 장비 및 고전력 전자 제품에 필요합니다.
맞춤형 방열판을 위해 Falcon CNC Swiss와 협력하십시오. 방열판이 어떻게 만들어지는지 아는 것은 첫 단계에 불과합니다. 다음 단계는 성능과 입증된 제조 방법을 보장할 수 있는 제조업체를 찾는 것입니다.
Falcon CNC Swiss는 가장 까다로운 열 관리 문제를 충족시키고 능가하는 CNC 가공 방열판 제조를 전문으로 합니다. 당사의 역량과 제조 기계의 모든 측면에 대한 지식을 통해 가장 정확하게 귀하의 작동 사양에 맞는 복잡하고, 신뢰할 수 있으며, 잘 설계된 제품을 제조할 수 있습니다.
가장 어려운 열 문제를 해결할 준비가 되셨습니까? 귀하의 프로젝트에 대한 상담과 성공을 보장하는 맞춤형 CNC 가공 방열판에 대한 예상 견적을 위해 저희에게 연락하십시오.
