정밀 제조의 높은 이해관계가 걸린 세계에서 "공차(tolerance)"라는 용어는 단순한 사양이 아닙니다. 이는 성능, 신뢰성 및 호환성에 대한 약속입니다. CNC 스위스식 가공 부품을 조달하는 엔지니어와 구매 전문가에게 공차를 이해하는 것은 프로젝트 성공의 핵심입니다. Falcon CNC Swiss에서 수십 년간의 실무 엔지니어링 및 가공 경험을 바탕으로 제작된 이 가이드는 부품 설계, 재료 선택, 그리고 스위스식 가공 서비스가 극한의 공차를 일관되게 유지하는 탁월한 능력 사이의 복잡한 관계를 명확히 설명합니다.
기존 가공과 달리, 스위스식 나사 기계(또는 CNC 스위스 선반)는 긴 생산 로트에 걸쳐 엄격한 공차 요구 사항과 복잡한 형상을 가진 소구경 스위스식 가공 부품을 가공하는 데 탁월한 안정성을 제공합니다. 의료용 임플란트, 항공우주 액추에이터 또는 정교한 전자 커넥터를 작업하든, 이 가이드는 신뢰할 수 있는 참고 자료가 될 것입니다.
엔지니어링 도면에서 공차는 물리적 치수의 허용 가능한 변동 한계를 정의합니다. 이는 이상적인 설계와 제조 가능한 현실 사이의 가교 역할을 합니다. 스위스식 가공 부품의 샤프트 직경에 대해 Ø 0.125" ±0.0005"로 지정된 경우 완성된 부품은 0.1245"에서 0.1255" 사이여야 합니다. 이 범위 내의 부품은 합격, 범위 밖은 불량입니다.
기능적 맞춤: 부품이 올바르게 조립되고 상호 작용하도록 보장합니다. 예를 들어 핀이 부싱 안에서 과도한 유격이나 걸림 없이 부드럽게 움직이는 경우를 생각해 보십시오.
성능: 유체 시스템의 압력 무결성, 커넥터의 전기 전도성, 조립체의 운동 정밀도에 직접적인 영향을 미칩니다.
비용 효율성: 불필요하게 좁은 공차(±0.0001")는 가공 시간, 검사 비용 및 불량률을 기하급수적으로 증가시킬 수 있습니다. 황금률은 부품 기능을 보장하는 가장 넓은 공차를 지정하는 것입니다.
재료 선택은 달성 가능한 공차에 영향을 미치는 첫 번째이자 가장 중요한 결정입니다. 다양한 스위스식 가공 부품 재료는 절삭력, 온도 및 가공 응력 하에서 각기 다르게 거동합니다.
알루미늄 (예: 6061, 7075): 절삭성이 우수합니다. 안정적이고 예측 가능하며 매우 좁은 공차와 높은 표면 조도를 허용합니다. 복잡한 CNC 스위스식 가공 부품에 이상적입니다.
스테인리스강 (예: 303, 304, 316): 더 단단하고 가공 경화됩니다. 견고한 셋업과 날카로운 공구가 필요합니다. 공차 달성이 가능하지만 속도가 느려지고 특수 공구 형상이 필요할 수 있습니다.
황동 및 구리 합금: 절삭이 용이합니다. 부드럽고 일관된 구조 덕분에 종종 가장 좁은 공차와 가장 빠른 사이클 시간을 허용합니다.
티타늄 스위스식 가공 부품 (예: Grade 2, 5 Ti-6Al-4V): 티타늄의 낮은 열전도율과 소착 경향은 도전 과제입니다. 열이 절삭날에 집중되어 급속한 공구 마모와 잠재적인 부품 변형을 초래합니다. 좁은 공차를 유지하려면 다음이 필요합니다:
절삭 지점에 정확하게 분사되는 고압 냉각수
감소된 절삭 속도와 이송
탁월한 기계 강성(스위스 선반의 특징)
고온 합금 스위스식 가공 부품 (예: 인코넬 718, 하스텔로이 X): 이 초합금은 최고의 시험대입니다. 고온에서의 강도로 인해 극심한 공구 압력과 마모가 발생합니다. 공차 전략은 다음과 같습니다:
공작물 온도 제어를 위한 적극적이고 지속적인 냉각수 흐름
세라믹 또는 특수 초경 공구 사용
내부 응력으로 인한 변형 방지를 위한 응력 완화 단계를 포함한 다단계 가공
전문가 인사이트: Falcon CNC Swiss에서는 이러한 고급 재료를 일상적으로 가공합니다. 당사의 스위스식 가공 서비스는 이러한 과제에 맞춰 조정되었으며, 라이브 툴링과 서브스핀들 기능을 사용하여 한 번의 셋업으로 부품을 완성합니다. 이는 까다로운 재료에서 동심도와 위치 공차를 유지하는 데 중요합니다.
가이드 부싱 지지: 재료봉이 절삭 지점에서 불과 몇 밀리미터 떨어진 곳에서 가이드 부싱에 의해 지지됩니다. 이는 긴 가느다란 부품에서 공차의 최대 적인 변형을 제거합니다.
단일 셋업 생산: 밀링, 드릴링, 크로스 홀이 있는 복잡한 CNC 스위스식 가공 부품을 한 번의 고정으로 완성할 수 있습니다. 이는 여러 셋업으로 인한 누적 오차를 제거하여 진위치도 및 동심도와 같은 중요한 기하학적 공차를 직접적으로 보존합니다.
열 안정성: 최신 CNC 스위스 기계는 열 대칭 프레임으로 제작되며 종종 냉각수 온도 제어 기능이 있어 생산 로트 중 치수를 미묘하게 변화시킬 수 있는 열팽창을 최소화합니다.
복잡한 기능적 관계를 가진 스위스식 가공 부품의 경우 GD&T가 우수합니다. 단순히 직경만 제어하는 대신 다음을 제어할 수 있습니다:
원통도: 샤프트가 얼마나 완벽하게 원통형인지
진위치도: 기준 축에 대한 구멍의 정확한 위치
평행도/직각도: 기준에 대한 형상의 정도
구멍 위치에 대한 단순한 선형 공차는 ±0.002"일 수 있습니다. 적절한 기준 구조를 갖춘 Ø0.005"의 진위치도 공차는 종종 조립을 더 잘 보장하면서 더 크고 기능적인 "공차 영역"을 제공합니다.
표준 가공 공차: "별도 명시가 없는 한 공차는 ISO 2768-m 준함" 또는 "±0.005"와 같은 도면 주석은 일반적이며 비중요 형상에 대해 비용 효율적입니다.
정밀 공차: 스위스식 가공 부품의 중요 형상의 경우 ±0.0005"가 일상적으로 달성 가능합니다. 최적 조건(적절한 재료, 부품 형상 및 공구)에서는 ±0.0002"도 가능합니다.
미세 가공 공차: 직경 1mm 미만 부품의 경우 공차는 종종 마이크론(µm) 단위로 논의됩니다. 이 경우 스위스 선반의 안정성이 필수적입니다.

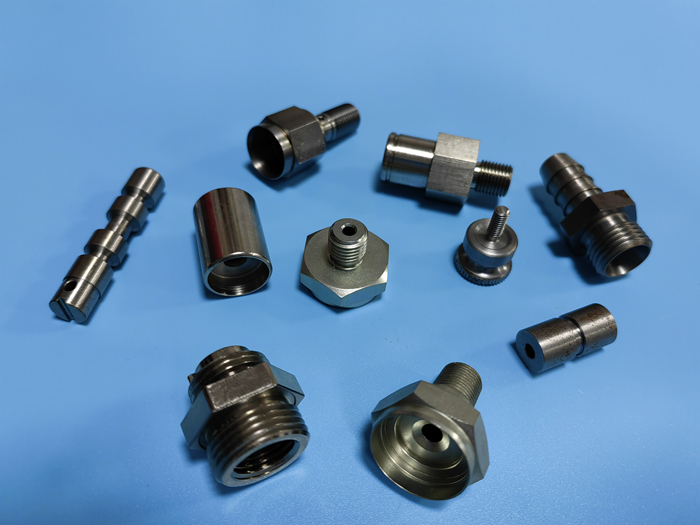

의료 및 수술 기기: 뼈 나사 및 수술 기구용 티타늄 스위스식 가공 부품은 생체 적합성과 완벽한 맞춤이 필요합니다. 공차는 골유착 및 수술 효능에 영향을 미칩니다.
항공우주 및 방위: 연료 시스템 및 센서의 고온 합금 스위스식 가공 부품은 극한 조건에서 성능을 발휘해야 합니다. 수천분의 1인치의 변동이 기류, 밀봉 및 안전에 영향을 미칠 수 있습니다.
전자 및 커넥터: RF 커넥터 또는 핀용 소형 CNC 스위스식 가공 부품은 신호 무결성과 낮은 삽입력을 보장하기 위해 완벽한 동심도와 직경 제어를 요구합니다.
완벽한 공차 달성은 협력입니다. 프로젝트 성공을 위한 방법은 다음과 같습니다:
제조 용이성 설계(DFM): 가공 파트너와 조기에 협력하십시오. 모서리 반경을 약간 늘리거나 막힌 구멍 깊이를 수정하면 부품을 사양에 맞게 가공하기가 훨씬 쉽고 비용 효율적으로 만들 수 있습니다. 당사는 스위스식 가공 서비스의 일환으로 포괄적인 DFM 분석을 제공합니다.
의사소통이 핵심: 중요 공차가 명확히 식별된 완전한 도면을 제공하십시오. 부품의 기능을 설명하십시오. 이 표면이 무엇과 상호 작용합니까? 밀봉 표면입니까, 아니면 간극 맞춤입니까?
프로세스 신뢰: Falcon CNC Swiss와 같은 평판 좋은 파트너는 공정 검사, 통계적 공정 관리(SPC) 및 CMM(3차원 측정기)을 사용한 최종 검증을 포함하는 강력한 품질 관리 시스템(QMS)을 갖추고 있어 모든 배치의 스위스식 가공 부품이 도면을 충족하도록 보장합니다.
정밀 가공에서 공차는 신뢰의 언어입니다. 이를 지정하고 이해하며 달성하려면 엔지니어링 지식, 재료 과학 및 CNC 스위스식 가공과 같은 첨단 제조 기술의 숙달이 결합되어야 합니다.
티타늄 스위스식 가공 부품, 고온 합금 스위스식 가공 부품 또는 정교한 소구경 스위스식 가공 부품에 있어 완벽한 정밀성이 필요한 다음 프로젝트를 위해 당사의 전문성을 활용해 보시기 바랍니다. 당사의 포괄적인 역량을 살펴보고 가장 까다로운 설계를 흔들림 없는 정확도로 실현할 방법에 대해 논의해 보십시오.
진정한 정밀성이 프로젝트에 어떤 변화를 가져올 수 있는지 확인할 준비가 되셨습니까? 당사의 전체 고공차 스위스식 가공 서비스를 확인해 보십시오.
