영어
日本語
한국어
français
Deutsch
Español
русский
العربية
May
더 알아보기
10
무엇을 찾고 계신가요?

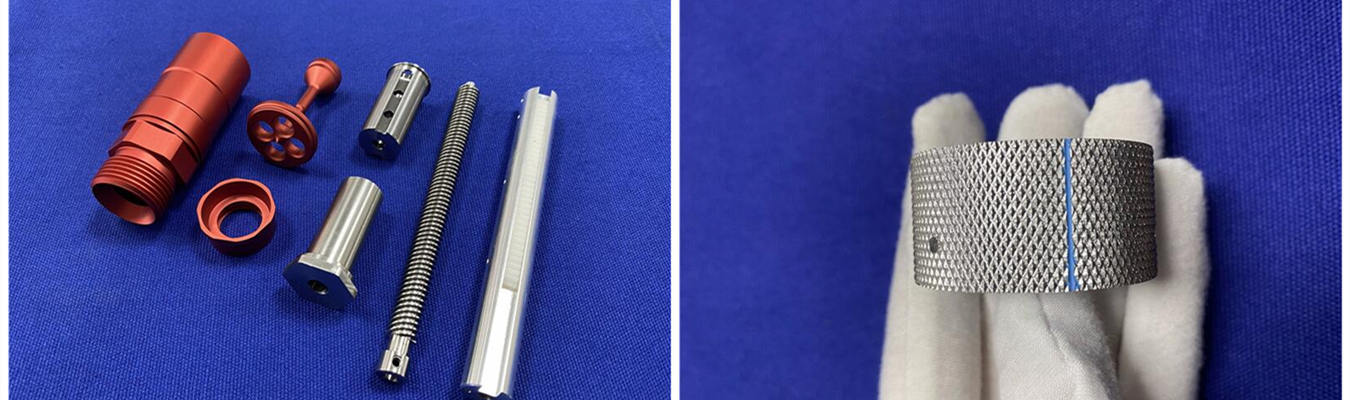

알루미늄은 오늘날 CNC 선삭 가공 작업에서 가장 많이 요청되는 소재 중 하나로, 우수한 강도 대 중량비와 매우 엄격한 공차를 구현할 수 있는 능력 같은 뛰어난 특성을 자랑합니다. 항공기 프레임 구조, 전기차 배터리 박스 또는 수술용 로봇을 움직이는 액추에이터 부품을 가공하든, 알루미늄은 매번 비용 효율적이면서도 고품질의 솔루션을 제공합니다.
이 가이드는 CNC 알루미늄 선삭 가공의 기본 특성을 이해하여 더 나은 의사 결정을 내리고자 하는 엔지니어나 구매 담당자를 위해 작성된 일반 가이드입니다. 이 가이드에서 다루는 주제는 가장 일반적으로 사용되는 모든 알루미늄 등급, 다양한 색상의 알루미늄을 가공할 때 합리적으로 기대할 수 있는 공차, 그리고 양극 산화 처리가 완제품 외관에 미치는 영향입니다. 또한, 이 가이드는 최적의 CNC 알루미늄 선삭 가공 파트너를 선택하는 방법을 이해하는 데 도움이 될 것입니다. CNC 알루미늄 선삭 가공의 특정 프로세스에 대한 자세한 내용은 CNC 선삭 가공 서비스 페이지를 참조하십시오.
올바른 합금을 선택하는 것은 모든 가공 프로젝트에서 첫 번째이자 가장 중요한 결정입니다. 정밀 선삭 가공에 가장 일반적으로 지정되는 두 가지 등급은 6061 및 7075 알루미늄이지만, 이들은 매우 다른 용도로 사용됩니다.
| 특성 | 6061 알루미늄 | 7075 알루미늄 |
| 항복 강도 | ~276 MPa (40,000 psi) | ~503 MPa (73,000 psi) |
| 가공성 등급 | ~90 (우수) | ~70 (양호) |
| 상대적 비용 | 낮음 ~ 중간 | 높음 |
| 내식성 | 매우 우수 | 중간 |
| 최적 용도 | 범용 부품, 하우징, 구조 부품 | 고응력 항공우주 및 방산 부품 |
6061 알루미늄은 가공 용이성, 우수한 표면 조도 유지 능력, 양극 산화 처리에 잘 반응하는 특성으로 인해 대부분의 생산용 알루미늄 CNC 선삭 가공 프로젝트에서 표준으로 사용됩니다. 칩 관리가 용이하고 공구 마모가 최소화되어 항공우주, 자동차 브래킷, 전자 제품 인클로저 및 의료 기기용 하우징에 적합한 균형 잡힌 알루미늄 합금으로, 소량 및 대량 알루미늄 선삭 가공 모두에 훌륭한 선택입니다.
7075 알루미늄은 6061 알루미늄 합금의 약 두 배에 달하는 강도를 제공하므로 최대 강도가 필요한 부품에 사용해야 합니다. 이러한 높은 강도 특성으로 인해 7075는 항공 구조 부품, 고성능 레이싱 부품 및 군용 방산 장비에 선호되거나 표준적인 재료입니다. 그러나 강도의 이점과 함께 7075에는 절충점이 있습니다. 더욱 연마성이 높아 가공 중에 공구/고정 장치가 견고해야 하고 내마모성이 있는 공구가 필요합니다. 항공 응용 분야를 위해 제조되는 7075 알루미늄의 CNC 선삭 가공과 관련하여 7075 알루미늄은 일반적으로 랜딩 기어 부품, 날개 리브 및 동체 프레임에 지정됩니다.
많은 제조업체는 제조 중인 특정 부품의 요구 사항에 따라 두 등급을 모두 사용합니다. 예를 들어 비용과 가공성이 중요한 모든 일반 구조 부품에는 6061을 지정하고, 최고 하중을 받고 최상의 강도 대 중량비가 필요한 부품에만 7075를 사용합니다.

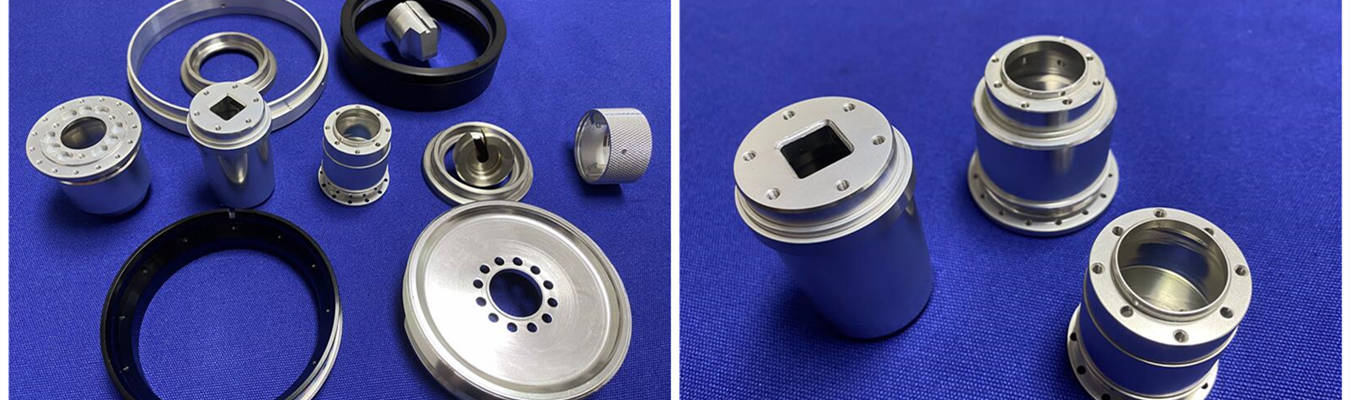

최신 CNC 선삭 센터는 알루미늄 부품에서 일관되게 미크론 수준의 정밀도를 달성합니다. Falcon CNC Swiss에서는 중요한 직경과 베어링 표면에서 ±0.005mm의 공차를 일상적으로 유지합니다. Swiss-type 선반은 Ø1.5mm만큼 작은 알루미늄 부품에서 ±0.001mm까지의 공차를 달성하여 가장 엄격한 FAA 및 IATF 16949 표준을 준수합니다. 당사의 정밀 CNC 가공 서비스에 대해 자세히 알아보십시오.
| 응용 분야 유형 | 공차 요구 사항 | 관리되는 일반적인 형상 |
| 의료용 알루미늄 CNC 선삭 | ±0.005–0.01mm | 임플란트 직경, 결합면, 나사 형상 |
| 항공우주 알루미늄 CNC 선삭 | ±0.005–0.02mm | 베어링 끼워맞춤, 볼트 원주, 밀봉면 |
| 자동차 CNC 알루미늄 부품 | ±0.01–0.03mm | 샤프트 직경, 하우징 보어, 센서 장착부 |
| 전자기기 CNC 선삭 알루미늄 | ±0.01–0.05mm | 방열판 인터페이스, 커넥터 끼워맞춤, 인클로저 |
CNC 선삭 업체가 제조된 알루미늄 선삭 제품에 대해 공차를 유지하는 능력은 다양한 요인의 영향을 받습니다. 여기에는 기계 구조의 강성, 정확한 위치 결정을 위한 스핀들의 품질, 공구 선택 및 장기 생산 런에서 치수 유지를 위한 공구 마모 모니터링, 특히 봉재 경도와 관련된 재료의 일관성, 재료 절삭 방식, 그리고 열 제어가 포함됩니다. 알루미늄의 열팽창 계수는 약 23µm/(m·°C)이므로 온도가 10°C 변하면 100mm 길이의 부품에서 길이가 0.023mm 증가합니다.
맞춤 제조 알루미늄 부품에 대한 견적을 요청할 때는 항상 공급업체에 모든 중요 치수가 명확하게 정의된 완전한 도면을 제공하여 사용할 검사 방법을 결정할 수 있도록 해야 합니다 (대부분의 경우 정밀 형상에는 CMM을 사용하고 비정밀 형상에는 교정된 게이지를 사용합니다). 따라서 표준 공차만 필요한 비정밀 치수를 식별하여 비용을 통제할 수 있습니다.
가공은 이야기의 절반에 불과합니다. 많은 응용 분야에서 최종 알루미늄 부품은 내식성 향상, 내마모성 개선 또는 특정 미적 요구 사항 충족을 위해 양극 산화 처리가 필요합니다. 양극 산화 처리는 알루미늄의 외부 표면을 내구성 있고 내식성이 우수한 산화물 층으로 변환하는 전기화학적 공정입니다.
| 양극 산화 처리 유형 | 일반적인 두께 | 최적 용도 | 비용 영향 |
| Type II (황산) | 5–18µm | 일반 보호, 착색, 소비자 가전 | 낮음 ~ 중간 |
| Type III (하드코트) | 25–50µm | 고마모 표면, 군용 및 산업용 부품 | 중간 |
| 투명 양극 산화 | 5–12µm | 보호 기능과 함께 알루미늄 자연색 유지 | 낮음 |
양극 산화 용액에 넣기 전에 고품질의 양극 마감을 얻으려면 선삭 가공된 알루미늄 부품의 균일한 표면 전처리가 필요합니다. 당사의 표준 알루미늄 표면 조도는 Ra 1.6um이지만, 더 매끄러운 마감이 필요한 부품의 경우 추가 가공을 통해 Ra 0.4um 마감을 생산할 수 있습니다. 이는 전자 스냅온 알루미늄 부품의 경우 외관과 성능 모두 표면 조도의 영향을 받기 때문에 특히 중요합니다.
또한 양극 산화 공정이 부품의 최종 치수를 변경한다는 점에 주목할 필요가 있습니다. 양극 산화 층은 부품 외부로 성장하고 내부로도 침투하여 완성된 부품의 치수에 코팅 두께의 약 절반만큼 영향을 미칩니다. 엄격한 공차가 있는 중요 영역을 포함하는 부품의 경우 양극 산화 두께만큼 가공 공정을 보정해야 합니다. 양극 산화 처리를 위한 선삭 가공 알루미늄 부품을 공급한 경험이 있는 공급업체는 양극 산화 처리된 알루미늄 선삭 부품의 공구 경로를 생성할 때 예상 코팅 두께를 고려할 것입니다.
CNC 알루미늄 선삭 가공의 주요 이점 중 하나는 생산 수량에 따른 유연성입니다. 단일 프로토타입을 실행하는 프로그램이 100,000개의 생산 부품도 실행할 수 있습니다.
신제품을 개발할 때는 속도가 중요합니다. 쾌속 프로토타입 알루미늄 CNC 서비스를 통해 엔지니어는 생산 금형에 투자하기 전에 형상, 끼워맞춤 및 기능을 검증할 수 있습니다. 프로토타이핑의 일반적인 리드 타임은 복잡성에 따라 3~10영업일이며, 개발 목적의 최소 주문 수량은 0개입니다. 최종 양극 산화 처리 외관을 시뮬레이션하기 위한 대상 표면 마감과 첫 번째 물품 보고서가 포함된 전체 CMM 검사를 권장합니다.
