모든 항공우주 브래킷, 의료 기기, 로봇 관절 및 자동차 부품은 고유합니다. 알루미늄 부품이 정확하게 또는 ±0.005인치 이내로 제작되면 조립체가 기능을 발휘하지만, 부품이 이 정도로 사양을 벗어나면 고장이 발생할 수 있습니다.
알루미늄은 절삭 속도가 높고, 열 방출 능력이 뛰어나며, 강도 대 중량비가 우수하기 때문에 CNC 기계를 사용할 때 가장 다루기 쉬운 재료 중 하나입니다. 그러나 정밀한 CNC 알루미늄 부품, 특히 ±0.01mm의 엄격한 공차가 요구되는 부품을 제조하려면 적절한 CNC 기계, 전략 및 품질 보증 시스템의 조합이 여전히 필요합니다.
이 가이드는 CNC 가공 공정, 3축 대 5축의 차이점, 그리고 CNC 알루미늄 가공 요구 사항에 가장 적합한 서비스를 선택하는 방법 등 CNC 알루미늄 부품 제조의 모든 측면을 이해하는 데 도움을 줄 것입니다.
알루미늄은 CNC 가공이 가장 많이 되는 비철 금속입니다. 전자, 항공우주 및 로봇 공학 분야의 정밀 가공 부품 중 약 80%가 알루미늄 합금에 의존합니다. 이러한 인기는 우연이 아닙니다.
알루미늄이 제공하는 장점:
강철의 약 1/3에 해당하는 밀도
우수한 열 및 전기 전도성

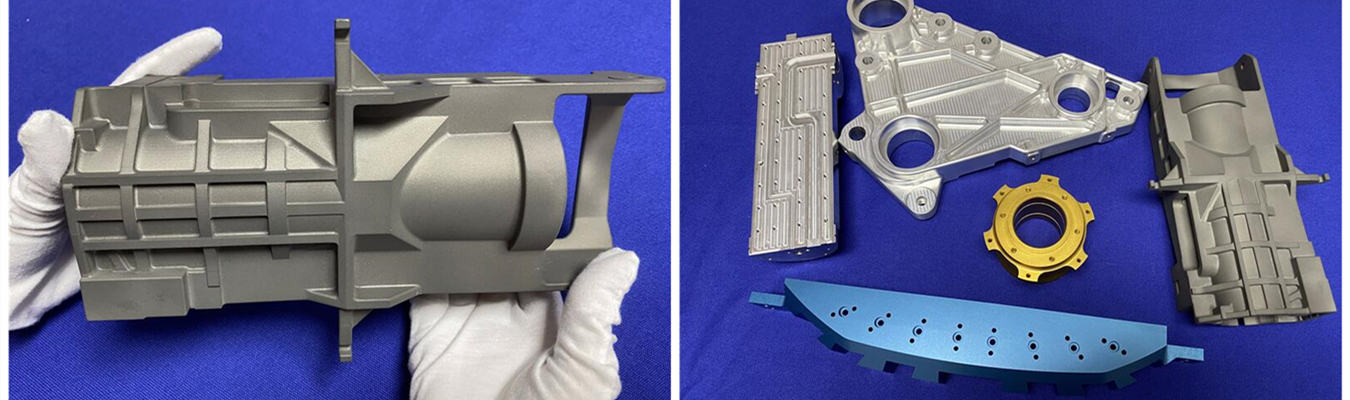

자연적인 내식성, 양극 산화 처리로 더욱 강화됨
우수한 가공성으로 공구 마모가 적고 높은 스핀들 속도 가능
알루미늄 CNC 가공 서비스와 관련된 이러한 특성은 생산 과정에서 더 빠른 사이클 타임, 낮은 비용 및 일관된 품질을 가져옵니다. 알루미늄 가공 부품을 생산할 때 느린 이송 속도를 사용하거나 다른 가공 공구를 자주 교체하지 않고도 엄격한 공차로 가공할 수 있습니다. 재료의 특성으로 인해 칩이 깔끔하게 절단되어 CNC 가공 알루미늄 부품에 버(burr)가 거의 발생하지 않고 매끄러운 표면이 생성됩니다.
정밀 제조에 가장 일반적으로 사용되는 알루미늄 합금 등급은 6061 및 7075이며, 각 등급은 궁극적으로 다른 용도에 적합합니다.
6061 알루미늄 합금은 다목적 범용 알루미늄 합금으로 알려져 있습니다. 이는 비용, 가공성, 강도 및 다양한 마감 처리 능력의 최적 조합을 제공하는 알루미늄 등급입니다. 6061 알루미늄의 절삭 가공 매개변수 범위가 넓기 때문에 공구 수명과 표면 마감 사이의 균형을 유지하면서 공구를 넓은 범위 내에서 작동할 수 있습니다.
6061 알루미늄 합금의 일반적인 용도는 구조 부품, 자동차 엔진 브래킷, CNC 프로토타입, 자동화 장비 부품, 로봇 하우징 및 얇은 벽 가공 피처입니다.
알루미늄 합금 7075는 현재 사용 가능한 가장 강한 알루미늄 합금 중 하나입니다. 우수한 강도 대 중량비와 높은 피로 저항성을 나타냅니다. 그러나 7075로 제작된 얇은 벽 부품은 잔류 응력으로 인해 변형될 수 있으므로 CNC 밀링 공구 경로를 적절히 고정, 클램핑 및 계획하는 데 주의를 기울여야 합니다.
7075 알루미늄 합금의 일반적인 용도로는 항공기 구조 부품, 고성능 로봇 공학 부품, 경주용 차량 부품, 무인기/드론 프레임 및 고하중 정밀 구조 부품이 있습니다.
정밀 CNC 밀링이 필요한 대부분의 알루미늄 응용 분야에서는 6061 알루미늄이 선호되는 알루미늄 합금입니다. 그러나 부품이 극심한 기계적 응력을 받고 강도가 비용보다 더 중요한 경우 7075 알루미늄을 선택하는 것이 적절합니다.
정밀도가 높은 CNC 알루미늄 부품을 달성하려면 값비싼 CNC 밀링 기계 시스템만이 아닌 각 단계의 정밀한 제어를 포함하는 다단계 프로세스가 필요합니다.
열팽창이 정밀도에 미치는 영향을 제어하기 위해 치수적으로 민감한 재료로 작업할 때는 온도 제어와 응력 완화에 특히 주의를 기울여야 합니다.
예를 들어, 마이크로 모터 액추에이터 하우징을 사용하는 로봇 공학 프로젝트에서 6061-T6 알루미늄을 사용할 때, 보어 직경과 기준면 위치에 대해 원래 요구된 ±0.01mm 공차는 제어되지 않은 열팽창으로 인해 손상되었습니다. 제조업체는 165°C에서 3시간 동안 내부 응력 완화 어닐링 공정을 수행한 후 약 8시간 동안 공냉하여 CNC 가공 활동을 시작하기 전에 평탄도 편차를 0.060mm에서 0.015mm로 최소화했습니다.
요구되는 공차를 달성하기 위해 다단계 가공 방식을 활용했습니다. 표준 방법은 다음과 같은 가공 작업을 수행하는 것입니다:
황삭 - 중요한 기준 표면에서 과도한 재료를 제거합니다.
중간 마무리 - 정밀 기준 표면에서 약 0.050mm, 보어 직경에서 약 0.030mm의 재료를 제거합니다.
정삭 - 제어된 조건에서 최종 마무리를 추가합니다.
위에서 논의된 정밀 액추에이터 하우징은 21°C의 제어된 온도 조건에서 최종 마무리되었습니다. MILTAC 공급업체는 240개 모든 액추에이터 하우징에 걸쳐 필요한 일관성을 달성하기 위해 다양한 절삭 조건을 사용했습니다.
동축도(±0.008mm 이상)를 달성하기 위해 보어 직경 위치에 공차를 적용할 때는 리머와 마이크로 보링 헤드를 사용해야 합니다. 일반적인 관행은 먼저 엔드밀을 사용하여 황삭 코어 보링을 수행하고, H7 리머를 사용하여 중간 마무리한 후, 단일 마이크론 단위의 조정이 가능한 마이크로 보링 헤드 데드 스톱을 사용하여 최종 마무리를 완료하는 것입니다.
알루미늄으로 정밀 가공 부품을 성공적으로 CNC 밀링할 때는 적절한 공구 선택과 절삭 매개변수를 사용하는 것이 중요합니다. 버(burr)가 쌓여 표면 마감이 좋지 않은 경우와 깨끗하게 가공된 부품을 생산하는 공구 요소는 다음과 같습니다:
공구 선택 (버(burr) 생성을 최소화하기 위한 날카로운 절삭날을 가진 2날/3날 카바이드 엔드밀)
공구 코팅 (DLC / TiB₂)
적절한 칩 배출을 위한 연마된/매끄러운 플루트 형상
6061 알루미늄을 사용할 때는 12,000 - 20,000 RPM의 절삭 속도를 사용하는 것이 좋으며, 7075 알루미늄을 사용할 때는 15,000 - 24,000 RPM의 중간~높은 절삭 속도를 사용하고 주 냉각 방법으로 스핀들을 통한 고압 냉각수(HPC)를 통합하는 것이 좋습니다. 이렇게 하면 열 발생을 최소화하고 지속적인 칩 배출을 제공하며 정밀 가공 부품의 표면 마감 품질을 향상시킬 수 있습니다.
3축 CNC 알루미늄 밀링과 5축 CNC 알루미늄 밀링의 차이는 단순히 축의 수에 관한 것이 아닙니다. 설계 자유도, 공차 제어 및 효율성에 관한 것입니다.
3축 CNC 알루미늄 밀링에서 절삭 공구는 세 가지 선형 방향(X, Y, Z)으로 움직입니다. 가공물은 고정된 상태로 유지됩니다. 평평한 표면과 상단 면에만 피처가 있는 단순한 부품의 경우 이는 완벽하게 적합합니다. 프로그래밍은 간단하고 유지보수는 낮으며 장비는 덜 비쌉니다.
그러나 깊은 캐비티, 언더컷, 유기적 윤곽, 여러 면에서 가공이 필요한 부품과 같은 복잡한 형상의 경우 3축 기계는 가공물의 재배치가 필요합니다. 각 재배치는 공차 누적 오차의 위험을 초래합니다.
대조적으로, 5축 CNC 밀링 알루미늄은 두 가지 추가 회전 운동(A 및 B 축)을 도입합니다. 공구는 거의 모든 각도에서 재료에 접근할 수 있습니다.
이점은 다음과 같습니다:
단일 셋업 생산으로 공차 누적 오차 제거
특수 지그 없이 언더컷 및 깊은 캐비티 접근 가능
윤곽 표면의 표면 마감 개선
다중 셋업 제거로 사이클 타임 단축
3축 장비에서는 불가능한 복잡한 5축 CNC 밀링 알루미늄 부품 가공 기능
구조용 브래킷 및 터빈 하우징과 같은 항공우주 CNC 알루미늄 부품의 경우 5축 기능이 필수적입니다. 설계 복잡성이 중간 수준인 산업용 CNC 밀링 알루미늄 부품의 경우 3축이 여전히 가장 경제적인 선택일 수 있습니다. 올바른 장비는 부품 형상과 수량에 따라 달라집니다.
알루미늄 CNC 밀링 부품은 오늘날 거의 모든 제조 엔지니어링 분야에서 사용됩니다. 가볍고 고강도이며 정밀한 특성의 조합으로 알루미늄은 성능과 낮은 중량이 모두 필요한 응용 분야에 가장 적합한 재료입니다.
항공우주 CNC 알루미늄 부품. 항공우주 응용 분야에서 비행에 중요한 부품을 설계할 때는 정밀성, 신뢰성 및 최소 중량이 중요합니다. 따라서 알루미늄은 항공우주 분야의 구조 프레임, 제어 표면, 내부 피처 및 엔진 하우징에 사용됩니다. 항공우주 산업에 필요한 엄격한 공차 및 규제 준수를 충족하기 위해 알루미늄 CNC 밀링은 필요한 정밀도를 제공합니다.
자동차 CNC 밀링 알루미늄 부품. 오늘날의 자동차는 성능을 개선하면서 더 나은 연비를 제공하기 위해 경량 부품으로 제조되어야 합니다. 이를 위해서는 엔진 블록, 실린더 헤드, 서스펜션 부품 및 구동계 부품과 같은 부품을 알루미늄으로 제조하고 CNC 밀링 공정을 사용하여 정밀한 결합 표면, 베어링 보어 및 복잡한 유체 채널에 필요한 공차와 정밀도를 달성해야 합니다.
의료용 CNC 알루미늄 부품. 의료 기술의 주요 발전으로 새로운 유형의 수술 기구, 진단 하우징 및 임플란트 시스템이 만들어졌습니다. 이러한 기구 및 시스템에 필요한 높은 정밀 공차를 충족하기 위해 알루미늄은 정밀 가공되어야 하며 특성을 잃지 않고 반복적으로 멸균되어야 합니다. 알루미늄의 우수한 가공성은 고위험 환경에서 필요한 엄격한 공차를 가진 정밀 부품을 생산하는 데 완벽한 재료입니다.
전자제품 CNC 알루미늄 밀링. 알루미늄 방열판, 인클로저 및 커넥터는 민감한 전자 장치에 최적의 열 방출을 제공하는 데 사용됩니다. 정밀 CNC 밀링 공정을 사용하여 알루미늄 부품을 제조함으로써 우수한 열 인터페이스 접촉에 필요한 올바른 평
