커넥터 핀을 위한 스위스 가공: 프로토타입부터 양산까지의 정밀도, 전도성 및 신뢰성

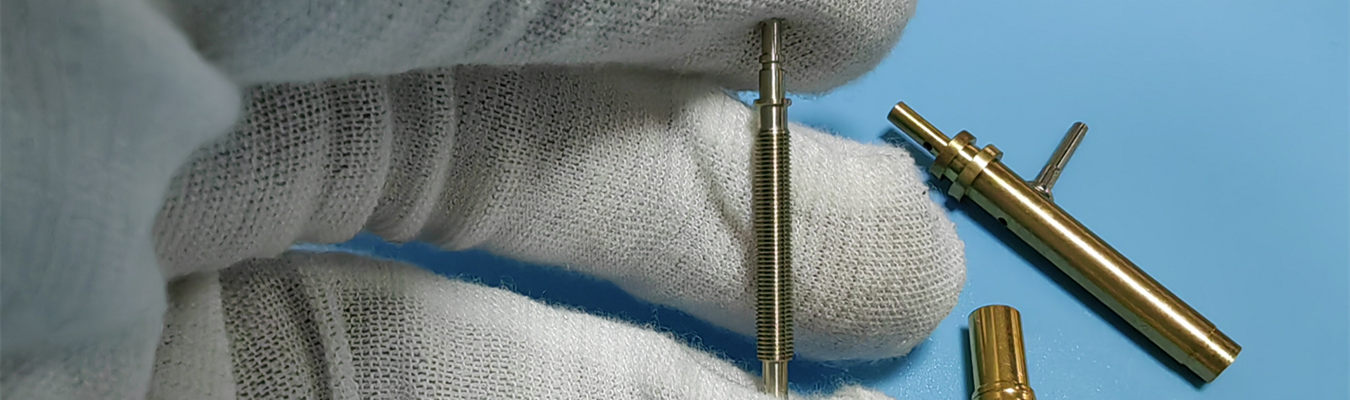

정밀 핀 제조업체는 미크론 수준의 공차, 높은 전도성 및 반복 가능한 품질을 갖춘 커넥터 핀을 생산하기 위해 Swiss 선반 가공에 의존합니다. 의료 기기용 금도금 커넥터 핀, 고전류 자동차 커넥터용 베릴륨 구리 핀, 산업용 센서용 스테인리스 스틸 커넥터 핀이 필요하든, Falcon CNC Swiss는 프로토타입부터 본격적인 생산까지 제공합니다.

서문: Swiss 가공이 커넥터 핀의 미래를 정의하는 이유

설계 엔지니어든 제조 엔지니어든, 핀 커넥터의 중요성은 단순한 금속 기둥을 넘어 PCB, 와이어 하네스 및 모듈식 어셈블리 사이에서 신호, 전원 또는 데이터를 전달하는 필수 연결 지점임을 이해할 것입니다. 궁극적으로 전체 시스템(자동차 배터리 모듈, 환자 모니터, 5G 기지국 등)은 각 개별 핀의 형상 프로파일, 표면 마감 및 재료 무결성만큼만 신뢰할 수 있습니다.

따라서 커넥터 핀 생산의 황금 기준은 Swiss-type 자동 선반, 즉 Swiss 나사선반으로도 알려져 있습니다. Swiss 가공은 기존의 CNC 선삭 작업에 비해 절삭 공구에 훨씬 가깝게 공작물을 지지할 수 있어 절삭 공구 진동이 거의 없으며 길이 대 직경 비율을 20:1 이상으로 달성할 수 있습니다. Falcon CNC Swiss는 12년 이상의 경험과 자체 계측, ISO 9001:2015 품질 보증 프로토콜을 결합하여 100개에서 500,000개 이상의 로트까지 맞춤 제작된 커넥터 핀을 제공합니다.

이 기술 가이드는 커넥터 핀에 관한 대부분의 엔지니어링 관련 질문(예: 핀 커넥터란 무엇인가? 커넥터 핀의 다양한 유형은 무엇인가? 미션 크리티컬 애플리케이션에 적합한 재료, 도금 및 제조 파트너를 선택하는 방법은?)에 대한 포괄적인 답변을 제공할 것입니다.

1. 핀 커넥터란 무엇인가? – 엔지니어링 정의

핀 커넥터(또는 접점 핀)는 분리 가능한 전기 연결을 설정하도록 설계된 수형 또는 암형 전도성 단자입니다. 대부분의 애플리케이션에서 수형 및 암형 커넥터 핀은 결합되어 서비스 또는 재구성을 위해 분리할 수 있는 저항 경로를 형성합니다.

주요 특징은 다음과 같습니다:

• 정격 전류 – 밀리암페어(신호 핀)에서 수백 암페어(전원 핀)까지

• 접촉 저항 – 일반적으로 금도금 접점의 경우 10 mΩ

• 결합 사이클 – 도금 및 스프링 설계에 따라 500~10,000 사이클

• 환경 밀봉 – 하우징과 결합 시 IP67/IP69K

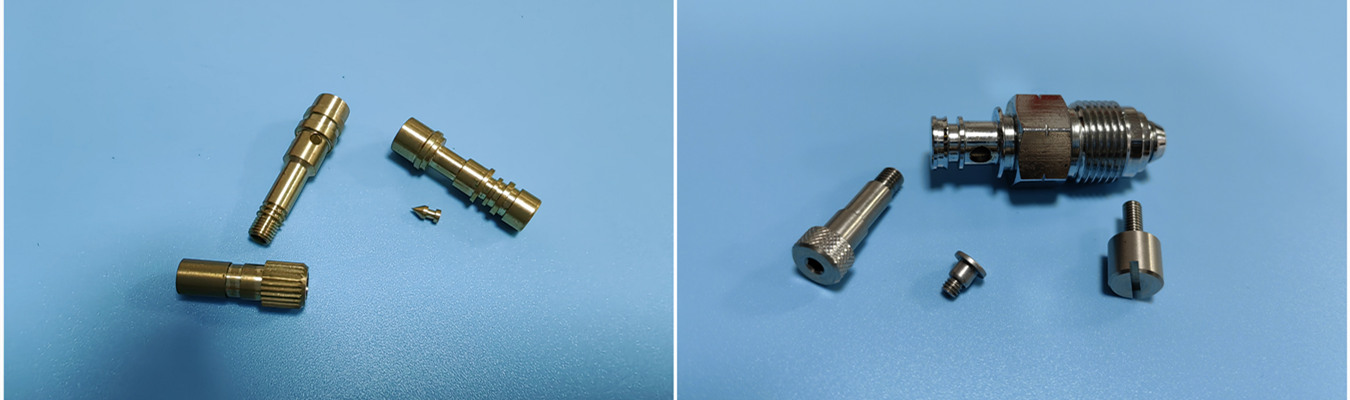

전기 커넥터 핀 공급업체로서 Falcon CNC Swiss는 원형, 직사각형, 보드-투-보드, 와이어-투-보드 및 고전압 EV 커넥터와 같은 사실상 모든 커넥터 제품군용 핀을 제조합니다.

2. 커넥터 핀의 다양한 유형은 무엇인가?

엔지니어는 조립 방법, 기계적 응력 및 전기적 요구 사항에 따라 올바른 핀 유형을 선택해야 합니다.

다음은 일반적인 핀 유형과 해당 애플리케이션에 대한 포괄적인 개요입니다:

특수 요구 사항의 경우, 스프링 힘이 중요한 베릴륨 구리 핀(예: 휴대용 기기의 배터리 접점)과 부식에 대한 확산 장벽이 필요한 니켈 도금 커넥터 핀도 제조합니다.

더 많은 정밀 Swiss 가공 핀 및 샤프트 부품을 살펴보세요.

3. 커넥터 핀의 중요한 재료 및 도금 선택

올바른 베이스 합금과 표면 마감을 선택하면 접촉 저항, 마모 수명, 납땜성 및 비용에 직접적인 영향을 미칩니다. 다음은 Falcon CNC Swiss에서 사용하는 가장 일반적인 조합입니다.

3.1 CNC Swiss 가공 핀용 베이스 합금

3.2 도금 옵션 – 성능 대비 비용

도금은 미용적인 것이 아닙니다. 프레팅 부식, 삽입력 및 환경적 내구성을 결정합니다.

• 금도금 커넥터 핀 – 니켈 위에 금도금, 0.5~2.5μm 금은 저전압 신호, 높은 결합 사이클 및 산화 방지에 적합합니다. 일반적인 용도는 의료 기기, 테스트 장비, 통신 네트워크 및 관련 장치입니다.

• 은 접점 핀 – 은도금, 2~10μm 은은 가장 높은 전도도(가장 낮은 접촉 저항)를 제공하지만 황에 노출되면 부식될 수 있습니다. 일반적인 용도는 고전력 스위치 및 버스바입니다.

• 니켈 도금 커넥터 핀 – 2~5μm. 매우 단단함. 내식성. 확산 장벽. 산업용 커넥터에 일반적으로 사용됨.

• 주석 도금 – 3~8μm 무광택 주석. 소비자 가전용 비용 효율적인 접점 제공. 낮은 결합 사이클(<50)이 필요한 애플리케이션에 이상적.

OEM 커넥터 핀 생산의 경우, 접촉 영역만 금도금되고 솔더 테일은 주석 도금되는 선택적 도금을 자주 권장합니다. 이는 성능 저하 없이 비용을 절감합니다.

4. Swiss 가공 vs. 스탬핑 vs. 냉간 압조 – 정밀도가 우세한 이유

많은 정밀 핀 제조업체는 높은 볼륨의 단순한 형상을 위해 프로그레시브 스탬핑 또는 냉간 압조를 사용합니다.

그러나 Swiss 나사선반 가공은 다음과 같은 경우에 우수합니다:

• 복잡한 3D 형상 – 단차 직경, 언더컷, 나사산, 크로스 홀, 슬롯 및 반경

• 엄격한 공차 – 직경 ±0.005mm, 길이 ±0.02mm

• 소량에서 중간 볼륨 – 하드 툴링 비용 없이 100~100,000개

• 빠른 리드 타임 핀 제조업체 – 프로토타입 5~7일, 생산 2~3주

• 마이크로 정밀 선삭 – 직경 0.3mm ~ 32mm, 길이 최대 300mm

Citizen 및 Tsugami CNC Swiss 기계로 제조된 제품은 자동 바 피더, 자동 부품 제거, 공정 내 프로빙 방법 및 프로세스를 사용하여 하루 24시간, 주 7일 제조됩니다. 크로스 드릴링, 탭핑, 널링, 버니싱 및 캡티브 스프링이 있는 스프링 장착 포고 핀 조립과 같은 2차 서비스도 제공합니다!

대량 생산 CNC Swiss 가공 서비스에 대한 자세한 정보를 확인하세요!

엔지니어링 컨설팅 및 프로토타입 견적

맞춤형 커넥터 핀 제작 도면이 있으신가요? 당사 엔지니어가 24시간 이내에 DFM을 검토합니다. 높은 셋업 비용 없이 소량 커넥터 핀 생산(100~2000개)을 제공합니다. 프로토타입 견적 요청 →

5. 산업별 커넥터 핀 솔루션

다양한 산업은 고유한 기계적, 전기적 및 규제 요구 사항을 부과합니다.

Falcon CNC Swiss는 5가지 주요 분야에 대한 깊은 경험을 보유하고 있습니다:

5.1 자동차 – 높은 진동 및 높은 전류

선도적인 자동차 커넥터 핀 공급업체로서 엔진 제어 장치, 배터리 관리 시스템, 충전 인렛 및 조명 모듈용 핀을 생산합니다. 일반적인 재료: C19400, C15100 및 스테인리스 스틸. 도금: 주석(비용) 또는 금(신호). IATF 16949 프로세스 표준을 준수하며 중요 특징에 대해 100% 치수 검사를 수행합니다. 자동차 정밀 가공에 대해 자세히 알아보기 →

5.2 의료 – 생체 적합성 및 신뢰성
