CNC 가공 매니폴드 블록에 대한 궁극의 가이드: 산업, 재료, 정밀 제어

소개: 고품질 매니폴드 블록이란?

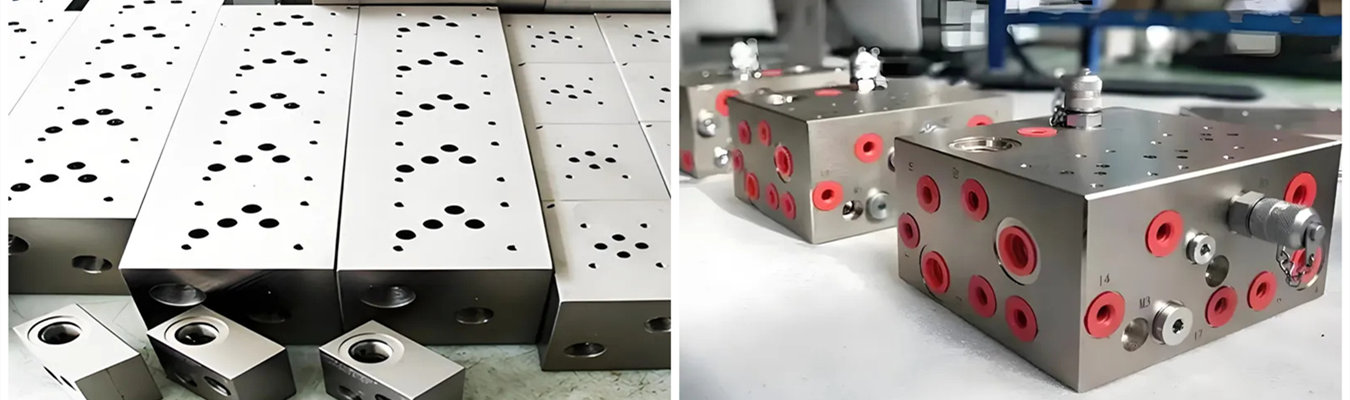

매니폴드 블록은 펌프, 밸브, 액추에이터, 센서 사이에서 유체, 공기 또는 진공을 이동시키는 가공 부품입니다. 수십 개의 피팅과 호스를 사용하여 많은 잠재적 누출 지점을 만드는 대신, 신중하게 설계된 매니폴드는 필요한 통로를 단일 부품 내부에 직접 결합합니다. 누출 지점 감소, 전체 시스템의 작은 설치 공간 제공, 더 빠른 조립은 명백한 이점입니다.

그러나 블록 내부의 부적절한 가공 기능 하나가 전체 시스템에 큰 문제를 일으킬 위험이 있습니다. 매니폴드 블록은 다른 많은 가공 부품처럼 외관이 아닌 성능(일정한 유량, 모든 연결부의 적절한 밀봉, 내부 통로의 오염 없음)으로 평가됩니다.

이 CNC 가공 매니폴드 가이드는 다양한 산업에서 어떻게 사용되는지, 사용해야 할 재료를 식별하는 방법, 그리고 엔지니어에게 더 중요한 것은 유압, 공압 및 기타 유체 시스템에 필요한 정밀 요구 사항을 모든 부품이 충족하도록 보장하는 방법을 설명합니다.

유압식 대 공압식 매니폴드 블록: 주요 차이점

유압 시스템과 공압 시스템은 동일한 기본 원리(중앙 분배 블록을 통해 매체 이동)를 사용하지만, 가공 요구 사항은 완전히 다릅니다. 이러한 차이점을 이해하면 애플리케이션에 적합한 자동차용 CNC 가공 매니폴드 블록 또는 산업용 CNC 매니폴드 블록을 지정하는 데 도움이 됩니다.

유압 애플리케이션에서 강철이 지배적인 이유

유압 CNC 가공 매니폴드 블록은 종종 4140 합금강으로 제작됩니다. 이 재료는 특히 부하와 압력 변화의 사이클이 많을 때 이러한 유형의 애플리케이션에 가장 신뢰할 수 있는 재료로 입증되었기 때문입니다. 또한 1018 탄소강은 일반적으로 이러한 유형의 애플리케이션에 적합한 선택입니다. 316 스테인리스강은 내식성과 청소 용이성 때문에 해양용 가공 매니폴드 블록 제조 시 선호되는 재료입니다.

공압 애플리케이션에서 알루미늄이 선도적인 이유

공압 매니폴드 블록 또는 CNC 가공 프로젝트의 경우, 유압 밸브는 주로 알루미늄(6061-T6)으로 제작하는 것이 가장 좋습니다. 그 이유는 다른 재료에 비해 가볍고 내식성이 뛰어나며 가공성이 좋고 비용이 상대적으로 낮기 때문입니다. 제조 작업에 CNC 제조 유압 밸브가 필요한 경우, 알루미늄은 일반적으로 밸브 본체에 이상적인 재료입니다. 추가적으로, 음료 분배 산업의 많은 유압 밸브 CNC 가공 공정에서도 사용되는 액체 매체의 요구 사항에 따라 알루미늄 또는 316L 스테인리스강을 사용합니다.

가공 매니폴드의 정밀도와 반복성 향상 방법

매니폴드 가공에서 정밀도를 달성하는 것은 단순히 기본 치수를 충족하는 문제가 아닙니다. 매니폴드가 CMM 보고서에서 "사양 내"에 있을 수 있지만, 내부 측정은 전체 시스템 고장을 초래할 숨겨진 문제를 드러낼 수 있습니다. 신뢰성을 보장하기 위한 몇 가지 중요한 방법은 다음과 같습니다.

심공 및 건 드릴링

표준 드릴링 방법은 깊이 대 직경 비율이 5:1을 초과할 때 열 방출과 칩 제거를 효율적으로 수행하기 어렵기 때문에 실패합니다. 적절하게 가공된 고품질 유압 매니폴드 블록은 깊이 대 직경 비율이 20:1 이상인 경우 100mm당 .1mm의 직진도 공차를 가진 건 드릴 구멍을 갖습니다. 대부분의 유압 매니폴드 블록 CNC 제조업체는 직선 마감을 생성하고 벽 파손을 방지하기 위해 특수 건 드릴을 사용합니다.

교차 드릴링 및 버 제어 (교차 드릴링)

교차 드릴링된 교차점에서 생성된 버는 유량을 제한할 수 있으며, 또한 떨어져 나와 밸브+의 오염을 유발할 수 있습니다. 유압 시스템에서 발견되는 미세한 금속 파편은 고착된 비례 밸브 스풀의 가장 큰 원인입니다. 업계에서 수집된 통계에 따르면, 솔레노이드 밸브 고장의 최대 90%가 오염으로 인해 발생하며, 오염의 상당 부분은 제대로 디버링되지 않은 유압 매니폴드 블록^+에서 비롯됩니다.

이러한 오염 문제를 방지하려면 강력한 디버링 전략이 필수적입니다. CNC 유압 매니폴드 블록의 선도적 공급업체는 일반적으로 열 디버링을 사용하여 버 오염 가능성을 완전히 제거합니다.^+ 진동 디버링도 버가 없는 부품을 생산하는 데 효과적입니다. 그러나 열 공정은 기계적 또는 진동 디버링으로 도달할 수 없는 내부 공극에 위치한 버에 도달할 수 있습니다.

밸브 장착용 표면 마감 기준

밸브 장착 표면이 올바른 표면 마감으로 가공되지 않은 경우, 밸브를 권장 토크 사양으로 조일 때 누출이 발생합니다. 고압 유압 시스템 내 강철 CNC 유압 매니폴드 블록의 표면 마감은 다음과 같습니다.

• 밸브 장착 표면의 경우 Ra = 최대 0.4 µm

• 밸브 장착 표면의 평탄도 = ≤ 0.01 mm 최대

• O-링 그루브의 경우 Ra = 최대 3.2 µm

• 포트 및 장착 구멍의 모든 나사산에 대해 Ra = 0.8 µm

이러한 기준이 없으면 적절히 조여진 밸브도 시스템의 정상적인 열팽창 및 수축으로 인해 시간이 지남에 따라 누출됩니다.

재료 응력 제거

가공 전에 주철 또는 강철로 만들어진 블록은 블록/부품+의 내부 응력 수준을 완화하기 위해 시효 처리 공정을 거칩니다. 가공 전에 이러한 응력을 제거하지 않으면 원자재가 가공에서 발생하는 열에 노출된 후 치수 변동이 발생할 수 있습니다. 가공 열로 인한 원자재 내 잔류 응력의 상호 작용은 완전히 가공된 후 부품을 약간 휘게 할 수 있습니다. 유압 CNC 가공 매니폴드 블록의 경우 응력 제거는 선택 사항이 아닙니다. 장기간 동안 누출 없는 밀봉을 유지해야 하기 때문입니다.

공정 중 및 CMM 검사

측정할 수 없는 것은 제어할 수 없습니다. 매니폴드에 필요한 높은 수준의 정밀도로 인해 품질 보증 프로그램에는 다음이 포함됩니다.

• 초품 검사 (FAI) - 부품 프로그램당 모든 중요 치수 확인.

• 공정 중 프로빙 - 가공 사이클 중 구멍 위치 및 깊이 확인.

• 최종 CMM 검사 - 생산된 모든 부품의 전체 치수 보고서.

일반적인 유압 매니폴드의 정밀 CNC 가공은 위치 피처에 대해 ± .02 mm의 위치 공차와 유압 매니폴드+ 내 리머 또는 정밀 보링된 모든 통로에 대해 ± .01 mm의 구멍 직경을 생성합니다. 유압 프레스에 사용되는 산업용 CNC 유압 매니폴드 블록과 같은 고정밀 애플리케이션에서 발견되는 중요 피처는 ± .005 mm를 유지할 수 있습니다.

산업별 CNC 가공 매니폴드 블록용 재료 선택

당사의 CNC 가공 매니폴드 블록 전문성은 모든 주요 산업을 포괄하며, 각 산업은 고유한 재료 요구 사항을 가지고 있습니다.

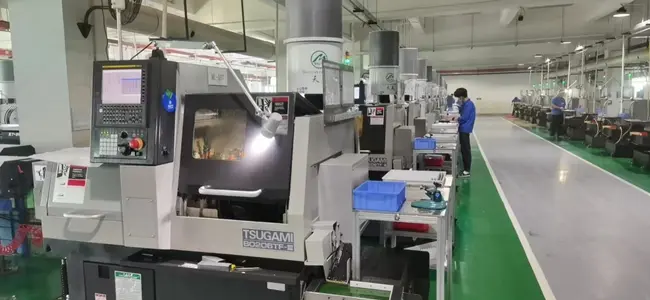

Falcon CNC Swiss가 정밀 매니폴드 블록을 제조하는 방법

Falcon CNC Swiss는 엔지
