현대 자동차는 데이터 네트워크로, 일반 차량에는 100개 이상의 센서가 장착되어 배기 가스 온도, 타이어 공기압, 캠축 위치, 연료 레일 동역학 등 모든 것을 모니터링합니다. 이러한 시스템의 신뢰성은 타협할 수 없으며, 가장 작은 금속 부품의 기계적 무결성과 치수적 완벽성에 달려 있습니다. 바로 이 지점에서 스위스식 CNC 가공 또는 스위스 스크류 가공은 단순한 제조 선택지를 넘어 중요한 엔지니어링 필수 조건으로 전환됩니다.
Falcon CNC Swiss에서 우리의 엔지니어는 단순히 기계를 작동하는 것이 아닙니다. 우리는 Tier 1 및 Tier 2 공급업체를 위해 복잡한 문제를 해결합니다. 전기차(EV) 및 첨단 운전자 지원 시스템(ADAS)으로의 전환은 그 어느 때보다 더 작고, 더 복잡하며, 더 높은 볼륨으로 생산되는 정밀 센서 부품에 대한 수요를 기하급수적으로 증가시켰습니다. 이 가이드에서는 자동차 센서용 스위스 가공이 지배적인 제조 공정인 이유를 심층적으로 살펴보고, 이 고위험 분야를 정의하는 기술적 과제, 최적의 재료 선택, 실제 적용 사례를 탐구합니다.
기존의 CNC 선반 및 밀링 머신은 많은 작업에서 뛰어나지만, 센서 어셈블리에서 흔히 볼 수 있는 길고 가늘며 복잡한 형상의 부품에는 적합하지 않습니다. 다음은 당사의 스위스 가공 서비스가 이 산업에 제공하는 고유한 장점에 대한 분석입니다.
자동차 센서는 점점 작아지고 있습니다. 위치 센서 핀 또는 연료 인젝터 센서 프로브의 직경은 2mm 미만이며 공차는 단일 마이크론 범위(±0.005mm 또는 5µm)입니다. 스위스식 선반의 가이드 부싱은 바 스톡을 절삭 공구에서 불과 몇 밀리미터 떨어진 곳에서 지지하여 공구 압력으로 인한 변형을 사실상 제거합니다. 이는 사출 성형 커넥터 및 어셈블리에 완벽하게 맞아야 하는 고정밀 센서 하우징 및 미세 도전성 핀을 생산하는 데 가장 중요합니다.
센서 성능은 표면 불규칙성에 의해 영향을 받을 수 있습니다. 질량 공기 유량 센서 프로브의 조도 불량은 층류를 방해할 수 있으며, 산소 센서 하우징 나사산의 버(burr)는 밀봉 불량을 유발할 수 있습니다. 라이브 툴링 기능과 동시 작업이 가능한 스위스 기계는 단일 셋업에서 복잡한 오프축 형상(십자 구멍, 평면, 슬롯, 나사산)을 가공할 수 있습니다. 이는 자동차 압력 센서 하우징 및 로터리 엔코더 샤프트에 필요한 완벽한 표면 마감과 복잡한 형상을 오차를 유발하는 2차 작업 없이 생산합니다.

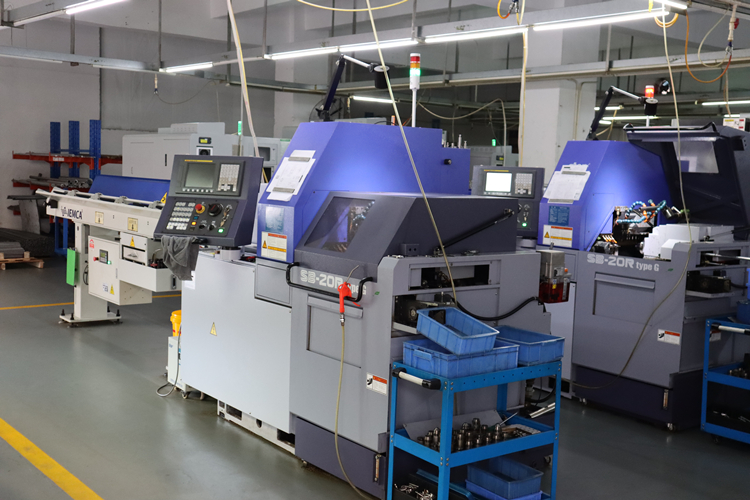

자동차는 볼륨 게임입니다. 단일 센서 모델은 연간 수백만 개의 스크류 가공 센서 부품을 필요로 할 수 있습니다. 스위스 스크류 머신은 무인, 지속적인 생산을 위해 설계되었습니다. 자동 바 피더 및 공정 중 게이징과 결합하여 자동차 PPAP(Production Part Approval Process) 요구 사항을 충족하는 데 필요한 통계적 공정 관리(SPC)를 제공합니다. 따라서 제로 불량 목표로 대량 생산 자동차 센서 핀 및 커넥터 바디를 생산하는 데 이상적입니다.
센서는 엔진룸, 변속기, 휠 웰 등 극심한 열, 진동, 부식 및 매체 노출 환경에 있습니다. 스위스 가공은 배기 가스 온도 센서 피팅용 내식성 스테인리스 스틸부터 전자식 센서 커넥터 핀용 고전도성 황동, 차세대 애플리케이션용 특수 합금까지 필요한 모든 재료 스펙트럼을 완벽하게 처리합니다.

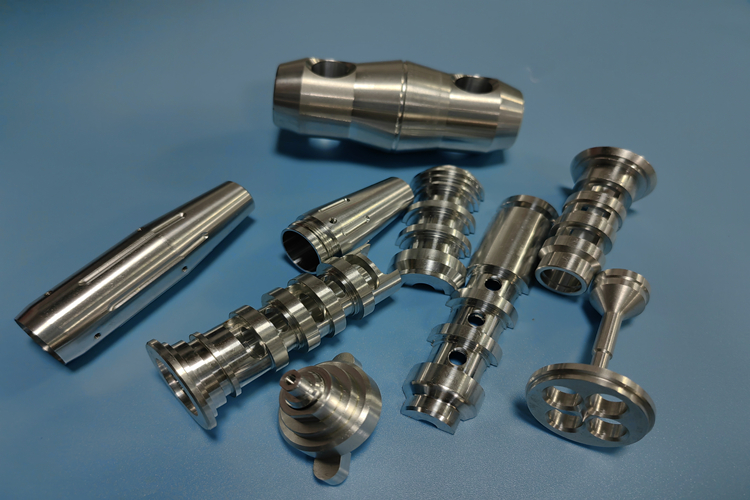

당사의 센서용 CNC 스위스 가공이 중요한 가치를 제공하는 특정 애플리케이션을 살펴보겠습니다.
이는 감지 요소를 위한 보호 케이싱 및 구조적 인터페이스입니다.
재료: 일반적으로 303/304/316 스테인리스 스틸, 알루미늄 6061, 황동 C360.
특징: 센서 요소 안착을 위한 정밀 내경, 외부 오링 홈, 장착 나사산(예: NPT, M12x1.5), 회전 방지 평면, 레이저 각인 마킹.
예시: ABS 휠 속도 센서 하우징은 자기 픽업을 위한 정밀 보어, 견고한 장착 나사산, 밀봉된 케이블 출구 경로가 필요하며, 이 모든 것이 신뢰할 수 있는 신호 생성을 위해 동심으로 가공되어야 합니다.
이는 능동 감지 또는 감지되는 구성 요소입니다.
재료: 종종 17-4 PH 스테인리스(강도용), 마르텐사이트계 스테인리스(자성용), 티타늄(경량 강도용).
특징: 매우 작은 직경, 정밀한 길이, 경화된 팁, 독특한 헤드 프로파일, 때로는 특별히 조정된 자기 특성.
예시: 캠축 또는 크랭크축 위치 센서 타겟 핀은 특정 프로파일을 가진 작고 경화된 핀으로, 정확한 엔진 타이밍을 보장하기 위해 치수 변동 없이 수백만 개의 볼륨으로 생산되어야 합니다.
센서의 전기적 인터페이스.
재료: 우수한 전도성과 피삭성을 위한 쾌삭 황동(C360), 스프링 특성을 위한 인청동.
특징: 복잡한 핀-소켓 형상, 압착 영역, 절연 그립, 도금 준비 표면(주석, 금 또는 니켈용).
예시: TPMS(타이어 공기압 모니터링 시스템) 센서 커넥터 핀은 기밀 밀봉, 신뢰할 수 있는 전기적 접촉을 제공하고 지속적인 진동 및 열 순환을 견뎌야 합니다.
센서를 유압 또는 공압 라인에 연결합니다.
재료: 316 스테인리스, 알루미늄, 황동.
특징: 복잡한 내부 포팅, JIC/SAE/AN 플레어 또는 오링 페이스 씰 나사산, 통합 장착 기능.
예시: 커먼레일 연료 압력 센서 어댑터는 초고압 디젤 연료(2,000bar 이상)를 포함해야 하며 레일과 센서 모두에 누설 방지 연결을 제공해야 하므로 완벽한 나사산 형태와 표면 마감이 요구됩니다.
최적의 재료를 선택하는 것이 엔지니어링 작업의 절반입니다. 다음은 정밀 자동차 센서 부품에 대한 일반적인 선택 사항에 대한 당사의 분석입니다.
재료 | 주요 특성 | 일반적인 센서 적용 분야 | 스위스 가공 고려 사항 |
303 스테인리스 스틸 | 우수한 피삭성, 양호한 내식성, 비자성. | 센서 하우징, 커넥터 바디, 일반 피팅. | 대부분의 스테인리스 부품에 대한 기본 선택. 우수한 칩 파괴로 복잡한 센서 부품의 고속 생산이 가능. |
316 스테인리스 스틸 | 우수한 내식성 및 내화학성. | 배기 센서, 요소(DEF) 센서, 해양/연안 차량 센서. | 303보다 가공이 약간 더 어려움. 중요한 센서 피팅의 공구 수명과 표면 조도를 유지하려면 최적화된 공구 경로와 절삭유가 필요. |
17-4 PH 스테인리스 | 석출 경화를 통해 매우 높은 강도(H900 조건) 달성 가능. | 고강도 센서 핀, 샤프트 타겟, 고진동 영역의 체결구. | 어닐링(연질 관련 정밀 가공 서비스
