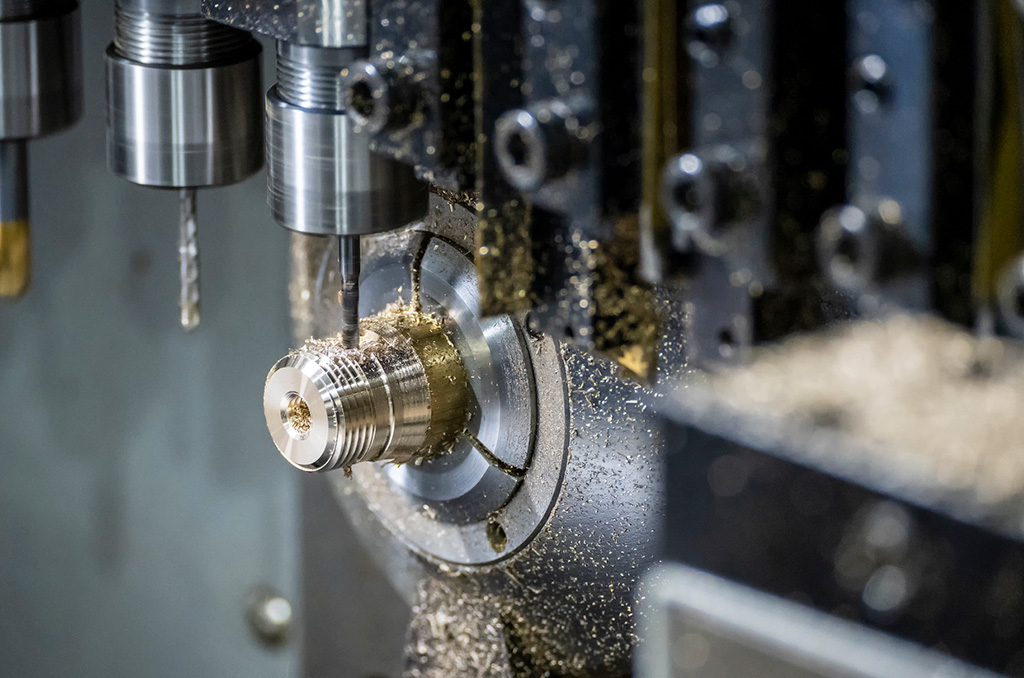

스위스 선반 가공(Swiss turning)은 스위스형 선반 가공으로도 알려져 있으며, 매우 엄격한 공차를 가진 소형 및 복잡한 부품을 제조하는 정밀 가공 공정입니다. 일반적으로 고정밀, 소직경 부품을 위해 설계된 특수 선반 센터인 스위스형 선반(Swiss-type lathe)을 사용하여 수행됩니다.
스위스 선반 가공은 19세기, 스위스 나사 기계(스위스 선반 또는 스위스 자동 선반으로도 알려짐)의 개발과 함께 시작되었습니다. 이는 급성장하는 시계 산업을 위한 미니어처 나사의 대량 생산을 돕기 위해 스위스에서 만들어졌습니다. 스위스 나사 기계의 정밀성과 소형 부품 처리 능력은 시계 제조사에게 귀중한 도구가 되었으며, 이 공정은 오늘날 다양한 산업 분야에서 사용되도록 발전했습니다.
정밀 가공 세계에서 스위스 선반 가공과 기존 선반 가공은 선삭 부품을 제작하는 데 널리 사용되는 두 가지 방법입니다. 두 공정 모두 재료를 특정 치수로 성형하도록 설계되었지만, 기계 설계, 가공 작업, 사이클 시간 및 전체 효율성 측면에서 상당한 차이가 있습니다. 이 글에서는 스위스 선반 가공과 기존 선반 가공의 주요 차이점을 살펴보고, 각 방법이 다양한 적용 분야에 언제, 왜 적합한지 이해하는 데 도움을 드리겠습니다.
1. 헤드스톡: 고정식 vs 이동식
스위스 선반 가공과 기존 선반 가공의 가장 근본적인 차이점 중 하나는 헤드스톡 설계에 있습니다.
기존 선반: 기존 선반 가공에서 헤드스톡은 고정되어 있으며, 공작물은 일반적으로 콜릿이나 척으로 고정됩니다. 특히 긴 부품의 경우 심압대를 사용하여 공작물의 반대쪽 끝을 지지할 수 있습니다. 절삭 공구가 공작물 쪽으로 이동하여 부품이 회전함에 따라 재료를 제거합니다.

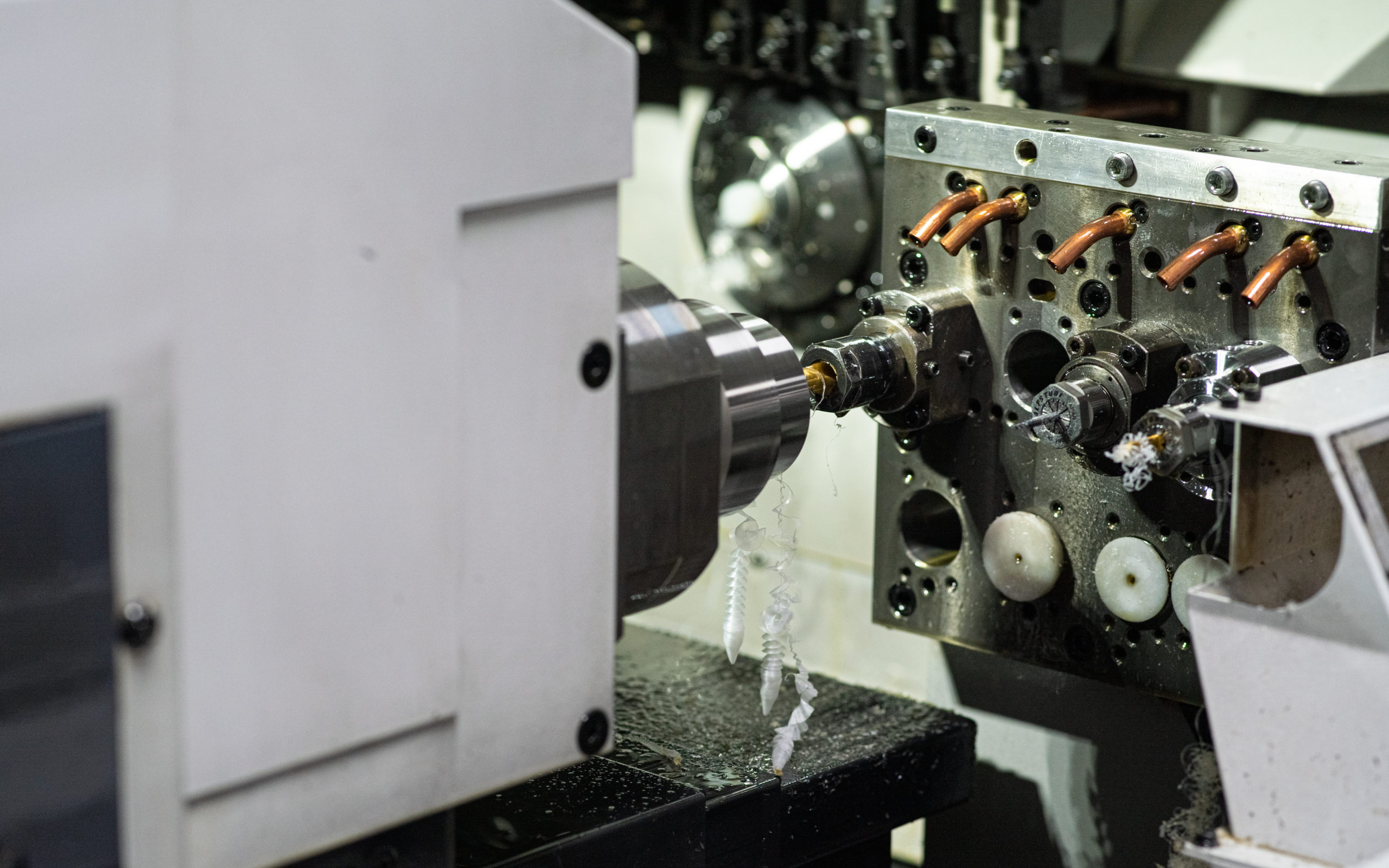

스위스형 선반: 기존 선반과 달리 스위스형 선반은 이동식 헤드스톡을 특징으로 합니다. 공작물은 콜릿에 고정되어 가공될 때 가이드 부싱을 통해 Z축을 따라 전진합니다. 이는 길이 대 직경 비율이 더 높은 소형 부품을 가공할 때 더 큰 유연성을 제공하고 선삭 공정 중 변형을 최소화합니다.
2. 가공 공정: 분할 vs 단일 작업
스위스 선반과 기존 선반의 가공 공정은 작업 중 공작물을 처리하는 방식이 크게 다릅니다.
기존 선반: 기존 선삭에서 공작물은 일반적으로 한 번에 전체 가공됩니다. 절삭 공구는 여러 위치로 이동하여 개별 작업을 수행하며 필요에 따라 공구를 교체합니다. 이 공정은 일반적으로 한 번에 하나의 작업을 처리하며, 각 작업 중에 전체 공작물이 공구에 노출되기 때문에 스위스형 가공에 비해 느립니다.
스위스형 선반: 스위스 선반 가공은 분할 가공 공정으로 인해 훨씬 더 효율적입니다. 공작물이 가이드 부싱을 통해 전진함에 따라 절삭 공구는 각 단계에서 공작물의 특정 부분에 집중할 수 있어 일관성과 정밀도가 향상됩니다. 이 분할 접근 방식을 통해 스위스 선반은 복잡한 형상을 보다 효율적으로, 더 적은 수동 개입으로 생산할 수 있으며, 궁극적으로 더 높은 처리량을 제공합니다.
3. 가이드 부싱: 안정성 vs 변형
가이드 부싱은 스위스 선반을 기존 선반과 차별화하는 주요 기능으로, 특히 길고 가는 부품의 경우 더욱 그렇습니다.
기존 선반: 기존 선반 가공에서 공작물은 고정되어 있으며 일반적으로 콜릿으로 지지됩니다. 길이 대 직경 비율이 높은 긴 공작물의 경우, 콜릿에서의 오버행으로 인해 부품이 흔들려 정확도가 손상될 수 있습니다.
스위스형 선반: 스위스 선반은 가이드 부싱을 사용하여 공작물을 지지하며, 공작물은 부싱을 통해 기계로 공급됩니다. 이를 통해 지지점에 더 가깝게 가공할 수 있어 부품 변형이 줄어들고 안정성이 높아집니다. 이러한 추가 지지 덕분에 스위스 선반은 기존 선반처럼 여러 번의 얕은 패스를 수행하는 대신 단일 패스로 더 깊은 절삭을 수행할 수 있습니다.
4. 사이클 시간: 효율성과 복잡성
사이클 시간은 스위스 선반과 기존 선반 기계의 생산성을 비교할 때 중요한 요소입니다.
기존 선반: 기존 선반은 일반적으로 한 번에 하나의 작업이 필요하며 각 단계마다 공구를 교체해야 하므로 전체 사이클 시간이 늘어납니다. 부품의 복잡성에 따라 추가 작업 및 공구 교체가 필요할 수 있습니다.
스위스형 선반: 스위스 기계는 높은 효율성을 위해 설계되었으며 단일 사이클에서 여러 가공 작업을 수행할 수 있습니다. 7~13축(기존 선반의 2~5축과 비교)을 사용할 수 있는 능력을 갖춘 스위스 선반은 특히 복잡한 형상의 경우 사이클 시간을 크게 줄일 수 있습니다. 봉재의 자동 공급은 가동 중지 시간을 더욱 줄여 스위스 선반을 대량 생산에 이상적으로 만듭니다.
5. 냉각수: 윤활 차이
냉각수 선택도 스위스 선반 가공과 기존 선반 가공 간에 다릅니다.
기존 선반: 일반적으로 수용성 냉각수를 사용하여 가공 중 열을 발산하고 마찰을 줄입니다.
스위스형 선반: 스위스 선반 가공은 오일 기반 냉각수를 사용합니다. 이는 물보다 열용량은 낮지만 우수한 윤활성을 제공합니다. 이는 마찰을 줄이고 열 발생을 최소화하며 공구 마모를 방지하는 데 도움이 됩니다. 오일 기반 냉각수는 또한 녹에 대한 추가 보호 기능을 제공하여 공구와 기계의 수명을 연장합니다.
6. 후처리: 마감 요구 사항
또 다른 주요 차이점은 가공 후 후처리 필요성입니다.
기존 선반: 기존 선반에서 생산된 부품은 특히 엄격한 공차나 복잡한 형상이 있는 경우 연마, 그라인딩 또는 디버링과 같은 추가 2차 마감 공정이 필요할 수 있습니다.
스위스형 선반: 스위스 선반은 탁월한 정밀도와 미세한 마감을 가진 부품을 생산할 수 있어 2차 마감 작업의 필요성을 줄이거나 없앨 수 있습니다. 이는 부품 품질과 정밀도가 중요한 항공 우주 및 의료 기기 제조와 같은 산업에서 특히 가치가 있습니다.
7. 비용: 초기 투자 vs 장기적 절감
장비 비용은 스위스 선반 가공과 기존 선반 가공 중에서 선택할 때 중요한 고려 사항입니다.
기존 선반: 기존 선반은 일반적으로 설계가 더 단순하고 복잡한 기능이 덜 필요하므로 초기 비용이 덜 듭니다.
스위스형 선반: 스위스 선반은 고급 기능으로 인해 일반적으로 초기 비용이 더 비쌉니다. 그러나 복잡한 부품의 대량 생산에 사용될 경우 장기적으로 더 경제적일 수 있습니다. 단일 사이클에서 여러 작업을 수행하고 가공 시간을 줄이는 능력은 종종 더 높은 초기 투자를 상쇄합니다.
공작물 이동: 공작물이 고정되고 절삭 공구가 움직이는 기존 선반과 달리, 스위스 선반 가공에서는 공작물이 절삭 공구 쪽으로 공급되며 공구는 고정된 상태를 유지합니다. 부품이 Z축을 따라 이동하므로 특히 소직경 및 장길이 부품에서 매우 정확한 절삭이 가능합니다.
고정밀: 스위스 선반 기계는 종종 마이크로미터 범위의 매우 엄격한 공차를 달성할 수 있어 정밀도가 중요한 항공 우주, 의료 기기, 전자 및 자동차와 같은 산업에 이상적입니다.
복잡한 형상: 스위스 선반 가공은 미세 나사, 홈, 크로스 홀과 같은 복잡한 형상의 부품에 이상적이며, 특히 길이 대 직경 비율이 높은 부품 생산에 효과적입니다.
고정밀 및 정확도: 스위스 선반 가공은 특히 작고 복잡한 부품의 경우 기존 고정 헤드스톡 선반의 정확도를 능가합니다.
소형 부품 및 높은 길이 대 직경 비율: 이 방법은 긴 길이 대 직경 비율을 처리할 수 있으므로 길고 가는 형상의 부품 선삭에 특히 적합합니다.
효율성: 스위스 선반 가공은 최소한의 재료 낭비와 더 적은 공구 교체로 정밀 부품의 대량 생산을 가능하게 합니다.
스위스 선반 가공은 소형, 고정밀, 복잡한 부품이 필요한 산업에서 광범위하게 사용됩니다. 엄격한 공차와 복잡한 형상을 가진 구성품을 생산할 수 있는 능력은 정밀도가 중요한 응용 분야에 이상적입니다. 다음은 스위스 선반 가공의 주요 응용 분야입니다.
1. 의료 기기
스위스 선반 가공은 의료 기기 및 임플란트에 필요한 소형, 복잡, 고정밀 부품을 제조할 수 있는 능력으로 인해 의료 구성품 생산에 널리 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.
수술 도구 (예: 메스, 집게)
임플란트 (예: 인공 관절, 치과 임플란트)
바늘 및 카테터 (예: 피하 주사 바늘, 정맥 주사 카테터 구성품)
정형외과 기기 (예: 나사, 플레이트)
전자 기기용 의료 커넥터 및 하우징
2. 항공 우주
항공 우주 산업은 매우 엄격한 공차와 높은 신뢰성을 가진 부품을 필요로 합니다. 스위스 선반 가공은 다음과 같은 소형 복잡 구성품을 생산하는 데 사용됩니다.
체결구 (예: 볼트, 나사, 리벳)
항공기 엔진 구성품 (예: 터빈 블레이드, 연료 분사기)
착륙 장치 구성품
정밀 밸브 부품 (예: 압력 조절기, 체크 밸브)
3. 전자
스위스 선반 가공은 다양한 기기에 사용되는 소형 복잡 전자 부품을 생산하는 데 필수적입니다. 응용 분야는 다음과 같습니다.
커넥터 (예: 핀, 소켓, 터미널)
센서 (예: 압력 센서, 온도 센서)
스위치 및 미세 기계 부품
모바일 기기, 컴퓨터 및 통신 장비용 고정밀 부품
4. 자동차
자동차 산업에서 스위스 선반 가공은 차량 성능에 중요한 정밀 부품을 제조하는 데 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.
