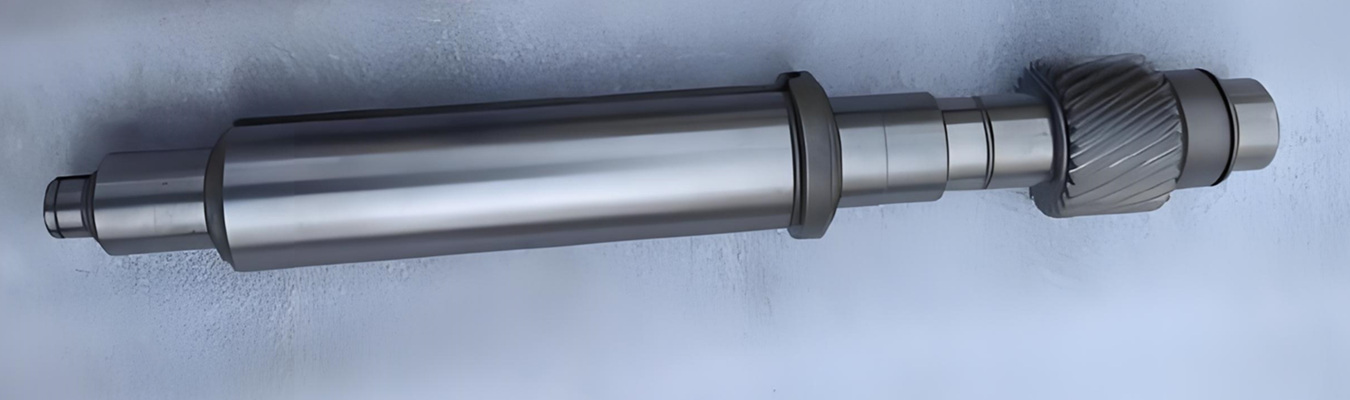

스플라인 샤프트는 현대 기계 everywhere에 사용됩니다. 엔진에서 변속기로 토크를 전달하고, 액추에이터에서 회전 운동을 전달하며, 자동차에서 산업용 로봇에 이르기까지 모든 중요한 시스템의 정렬을 유지합니다. 스플라인 샤프트가 고장 나면 토크 전달이 중단되고 기계가 멈춥니다.
그래서 정밀도가 중요한 것입니다. 신제품 라인을 조달하든 마모된 부품을 교체하든, 스플라인 샤프트가 어떻게 제조되는지, 그리고 우수한 공급업체와 신뢰할 수 없는 업체를 구분하는 요소를 이해하면 시간, 비용, 그리고 골칫거리를 줄일 수 있습니다.
이 가이드는 스플라인 샤프트의 주요 제조 방법, 검사 방법, 그리고 신뢰할 수 있는 스플라인 샤프트 제조업체로부터 CNC 스플라인 샤프트를 구매할 때 확인해야 할 사항을 다룹니다.
스플라인 샤프트는 여러 가지 다른 가공 공정을 사용하여 제조할 수 있습니다. 각 방법마다 장점, 한계, 비용 구조가 있습니다. 아래에서 비교해 보겠습니다.
호빙은 홉(hob)이라고 하는 회전 절삭 공구를 사용하여 공작물에 스플라인 치형을 절삭합니다. 홉과 공작물은 동기화된 운동으로 함께 회전하며 점진적으로 스플라인 프로파일을 조각해 냅니다.
최적 대상: 외부 스플라인, 대량 생산, 그리고 공구 비용을 여러 부품에 분산시킬 수 있는 애플리케이션.
한계: 각 스플라인 사양에 맞는 고가의 맞춤형 홉이 필요합니다. 설계 변경이나 소량 작업에는 유연성이 떨어집니다.
브로칭은 브로치(broach)라고 하는 치형 공구를 공작물에 밀거나 당겨서 한 번의 패스로 스플라인 치형을 절삭합니다. 외부 스플라인의 경우 일반적으로 수직 브로치가 사용됩니다.
최적 대상: 내부 스플라인, 키홈, 그리고 정밀도가 가장 중요한 초대량 생산.
한계: 브로치는 비용이 많이 들고 애플리케이션별로 특화됩니다. 설계 변경 시 새로운 공구가 필요합니다.
CNC 밀링 스플라인 샤프트는 다축 CNC 기계를 사용하여 솔리드 재료에서 스플라인 치형을 절삭합니다. 최신 5축 밀링 머신은 높은 정밀도로 복잡한 스플라인 프로파일을 생산할 수 있습니다.
최적 대상: 프로토타입, 소량 및 중간 배치, 맞춤형 프로파일, 그리고 엄격한 공차가 필요한 애플리케이션.
한계: 매우 높은 볼륨의 경우 호빙에 비해 부품당 사이클 타임이 느립니다.
CNC 터닝 스플라인은 일반적으로 CNC 선반 또는 스위스형 기계의 라이브 툴링을 사용하여 스플라인을 절삭하는 소직경 샤프트에 사용됩니다. 이는 길고 가느다란 샤프트에 특히 효과적입니다.
최적 대상: 소직경 스플라인 샤프트, 터닝과 스플라인 절삭을 한 번의 셋업으로 수행해야 하는 복잡한 부품.
한계: 특정 직경과 스플라인 길이로 제한됩니다.
정밀 연삭된 스플라인 샤프트는 최고 수준의 정밀도를 나타냅니다. 황삭 절삭 후, 전용 연삭 휠을 사용하여 스플라인 치형을 최종 치수로 연삭합니다.
최적 대상: 0.005mm 미만의 공차가 요구되는 항공우주, 의료, 고성능 자동차 애플리케이션.
한계: 가장 비용이 많이 드는 방법이며, 리드 타임이 가장 깁니다.
| 방법 | 최적 대상 | 일반 공차 | 공구 비용 | 적합한 생산량 |
| 호빙 | 외부 스플라인, 대량 생산 | ±0.02–0.05mm | 높음 (맞춤형 홉) | 대량 생산 |
| 브로칭 | 내부 스플라인 | ±0.01–0.03mm | 매우 높음 | 초대량 생산 |
| CNC 밀링 | 맞춤형 형상, 프로토타입, 소량-중간 생산량 | ±0.005–0.01mm | 낮음 (표준 공구) | 소량 ~ 중간 |
| CNC 터닝 | 소직경, 긴 샤프트 | ±0.005–0.01mm | 낮음 | 소량 ~ 중간 |
| 정밀 연삭 | 초고정밀 | ±0.001–0.003mm | 높음 | 소량 ~ 중간 |
당사의 정밀 CNC 가공 서비스에 대해 더 알아보세요.
물리적 세계에서 물체를 만들려면 다양한 공정을 사용하여 해당 물체를 생성하는 것이 가장 좋습니다. 예를 들어, 중공 샤프트는 먼저 CNC 터닝 기계에서 직경으로 선삭 가공된 다음, 홉을 사용하여 스플라인을 가공하고, 마지막으로 중요한 표면을 정밀 연삭합니다. 최종 제품은 빠른 호빙 가공과 높은 정밀도 연삭의 장점을 모두 활용할 수 있습니다.
CNC 스플라인 샤프트의 잠재적 공급업체를 찾고 있다면, 그들의 공차 요구 사항이 무엇인지, 그리고 하나의 시설에서 여러 가공 공정을 수행할 수 있는지 물어보십시오. 터닝/밀링/연삭을 한 곳에서 수행하는 제조업체는 다른 제조업체보다 더 일관된 부품을 생산합니다.
정밀 제조는 정밀 검증 없이는 무가치합니다. 신뢰할 수 있는 스플라인 샤프트 제조업체는 모든 부품이 사양을 충족하는지 확인하기 위해 여러 검사 방법을 사용합니다.
인증된 스플라인 게이지는 스플라인 샤프트가 기본 치수 요구 사항을 충족하는지 확인하는 가장 빠른 방법입니다. 이 게이지는 맞거나 맞지 않습니다.
사용 사례: 빠른 합격/불합격 확인이 필요한 대량 생산. 많은 스플라인 샤프트는 Go/No-Go 인증 스플라인 게이지로 검수될 수 있습니다.
한계: 실제 측정값을 제공하지 않으며, 사양 내 또는 사양 외만 확인합니다.
CMM 검사는 프로브를 사용하여 스플라인 치형, 루트 직경, 피치 직경 및 기타 중요한 특징을 높은 정확도로 측정합니다. 최신 CMM은 ±0.002mm 이상의 정확도를 달성합니다.
모범 사례: 업계 전문가는 각 생산 로트의 첫 부품과 마지막 부품에 대해 CMM 검사를 수행하고, 로트 크기에 따라 정기적인 공정 중 검사를 권장합니다.
사용 사례: 초품 검사, 생산 검증, 실제 측정값 문서화가 필요한 모든 애플리케이션.
광학 비교기는 스플라인 프로파일의 확대된 이미지를 스크린에 투사하여 템플릿이나 오버레이와 육안으로 비교할 수 있게 합니다. 치형, 각도, 반경을 확인하는 데 탁월합니다.
사용 사례: 특히 프로파일 가시성이 명확한 외부 스플라인의 스플라인 형상을 빠르게 확인.
상대 부품에 대해 슬라이딩 또는 회전하는 스플라인 치형은 특정 표면 마감을 요구합니다. 거칠기 테스터는 Ra 값이 엔지니어링 사양을 충족하는지 확인합니다.
일반 요구 사항: 정밀 스플라인 샤프트의 경우, 중요한 접촉 표면에 Ra 0.4μm 이상의 표면 마감이 일반적입니다.
비접촉식 측정 시스템은 레이저 또는 카메라를 사용하여 부품에 접촉하지 않고 스플라인 형상을 캡처합니다. 이는 접촉 프로브에 의해 변형될 수 있는 연질 재료 또는 섬세한 형상에 특히 유용합니다.
사용 사례: 속도가 중요한 대량 생산, 또는 접촉 측정을 견딜 수 없는 부품.
| 방법 | 측정 항목 | 속도 | 정확도 | 최적 대상 |
| Go/No-Go 게이지 | 합격/불합격만 | 매우 빠름 | Go/No-Go 전용 | 대량 생산 |
