펌프, 압축기, 터빈 및 터보차저의 세계에서 임펠러는 가스나 액체를 효율적으로 이동시키도록 설계된 '심장' 역할을 합니다. 그러나 이러한 임펠러의 제조는 매우 복잡할 수 있습니다. 각 임펠러는 본질적으로 기하학적 퍼즐입니다. 임펠러는 극도로 얇은 곡선 블레이드, 깊게 패인 유로 채널, 복잡한 공기역학적 표면으로 구성되며, 모두 단단한 금속으로 만들어집니다.
이 가이드는 임펠러 가공에서 실제로 효과가 있는 방법을 보여줍니다. 불필요한 내용이나 학술 이론은 없습니다. 얇은 벽의 임펠러 블레이드를 적절히 처리하는 방법, 최적의 절삭 순서를 결정하는 방법, 예산 제약을 충족하기 위해 재료를 선택하는 방법에 대한 실용적인 엔지니어링 정보만 제공합니다.

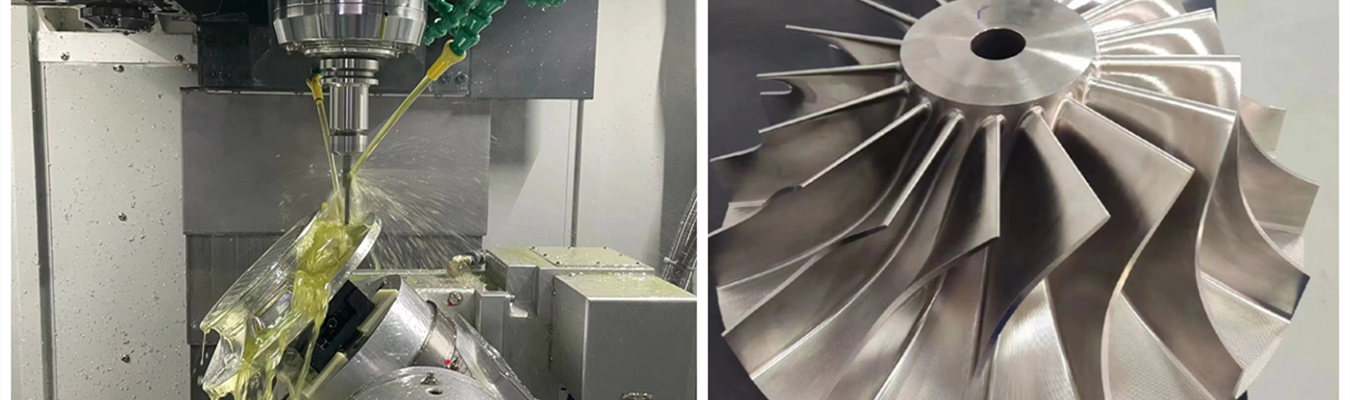

OEM 임펠러 가공에 종사하는 사람, 산업용 임펠러 가공을 수행하는 기계공, 또는 가공된 프로토타입 임펠러를 다루는 사람이라면 이러한 문제를 이해하는 파트너를 찾아야 합니다. 또한, 고정구 및 공구 경로 전략부터 동적 밸런싱 및 부품 마무리에 이르기까지 프로세스의 모든 단계를 지원해 드립니다. 자체적으로 임펠러를 생산하거나 다른 평판이 좋은 CNC 가공 공급업체에서 조달하는 경우, 품질을 저하시키지 않으면서 생산성을 높일 수 있는 부분과 타협할 수 없는 부분을 알아야 합니다.
산업용 임펠러 제조에는 펌프에 사용되는 원심 임펠러 가공, 항공우주 응용 분야에 사용되는 터빈 임펠러 가공, 유체 시스템에 사용되는 펌프 임펠러 가공 등 여러 유형의 프로세스가 포함됩니다. 이러한 모든 프로세스는 동일한 핵심 과제를 안고 있습니다.
얇은 벽의 임펠러 블레이드는 우수한 유체 흐름 역학과 중량 감소를 위해 설계되었으며, 일반적으로 얇은 특성으로 인해 강성이 매우 낮습니다. 절삭 공구가 임펠러의 블레이드에 접촉하면 얇은 블레이드가 절삭 공구로부터 멀어져 휘어지면서 치수, 표면 조도 및 전체 형상에 일관성이 없어집니다.
얇은 벽 부품은 가공 시 진동(채터)에도 매우 취약합니다. 공구가 더 깊이 절삭할수록 공작물의 강성이 지속적으로 변화하여 진동량이 증가합니다. 터빈 임펠러 가공에 일반적으로 사용되는 티타늄이나 인코넬과 같은 재료의 경우 열전도율이 낮아 이 문제가 더욱 심화됩니다.
임펠러 블레이드 사이에는 깊고 좁은 채널이 있습니다. 허브 표면을 가공하려면 공구가 채널 바닥까지 도달한 다음 두 블레이드 면을 따라 다시 올라와야 합니다. 긴 리치 공구는 절삭 시 휘어집니다. 표준 공구 홀더는 블레이드와 충돌할 수 있습니다. 또한 블레이드 자체는 일반적으로 복잡한 자유 곡면으로 비틀려 있어 지속적으로 접근하기가 어렵습니다.
고속 터보기계 임펠러에 필요한 정밀도는 예외적입니다. 엄격한 형상을 유지하지 못하면 치수 및 표면 조도 불일치가 발생하여 공기역학적 항력을 유발하고 효율성 감소와 소음 증가로 이어집니다. 블레이드 위치가 적절하게 유지되지 않으면 유체 흐름이 중단됩니다. 동적 밸런싱 요구 사항을 고려할 때, 가공상의 불일치는 밸런싱으로 해결할 수 없는 진동이 됩니다.
이것이 바로 이러한 유형의 응용 분야에서 엄격한 공차의 임펠러 가공이 중요한 이유입니다. Falcon CNC Swiss에서는 엄격한 공차를 일관되게 유지하는 전문성을 갖추고 있습니다.
부품을 가공하는 순서는 비즈니스의 모든 측면에 영향을 미칩니다. 올바른 순서는 부품의 안정성을 유지하면서 재료 제거, 칩 배출 및 열을 균형 있게 조절하고 생산성 요구 사항을 충족할 수 있도록 합니다.

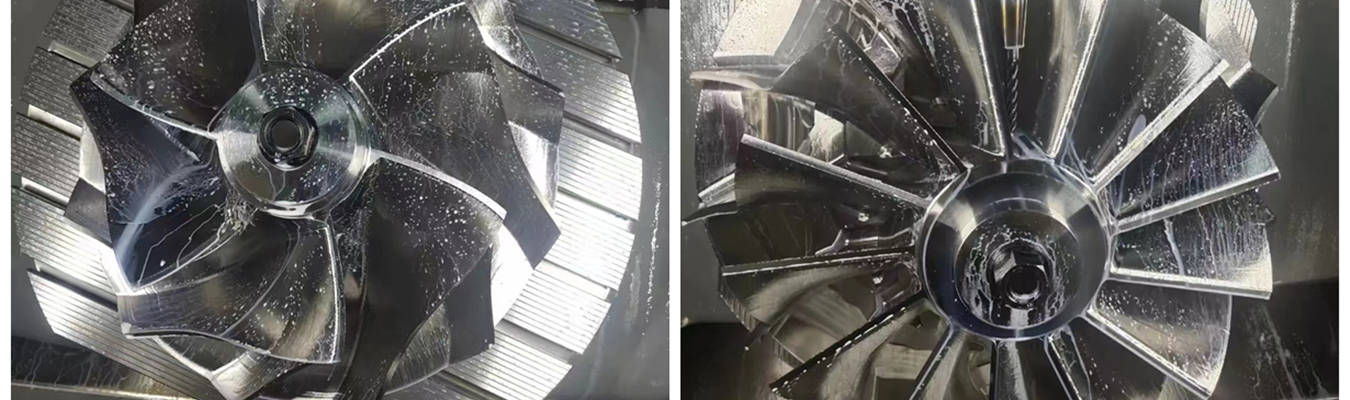

임펠러의 일반적인 5축 가공 순서는 솔리드 바 또는 단조 블랭크로 시작됩니다. 솔리드 스톡에서 임펠러를 가공하면 더 높은 품질의 부품, 더 많은 설계 유연성을 얻을 수 있으며, 고성능 터보기계에 사용되는 주조 부품을 점차 대체하고 있습니다.
표준 작업 흐름:
초기 블랭크 준비 – OD 선삭, 끝면 가공, 고정을 위한 센터 홀 드릴링.
3축 사전 가공 – 5축 공구 접근을 위해 허브 주변의 벌크 재료를 제거하여 과도한 공회전 절삭을 방지합니다.
블레이드 간 5축 황삭 – 각 유로 채널에서 재료를 제거합니다. 블레이드 표면에 마무리 가공을 위한 여유를 남깁니다.
5축 중간 마무리 – 최종 치수에서 0.1~0.2mm 이내로 허브 및 블레이드 표면을 정리합니다.
블레이드 마무리 – 곡률에 따라 플랭크 밀링 또는 포인트 밀링을 사용한 최종 패스 가공.
허브 마무리 – 각 블레이드 세트 사이의 허브 표면을 마무리합니다.
필렛 마무리 – 블레이드와 허브가 만나는 부분의 반경을 블렌딩합니다. 이 필렛은 고응력 영역이므로 매끄러워야 합니다.
동적 밸런싱 – ISO 1940에 따라 불균형을 측정하고 수정합니다.
임펠러는 대칭 형상을 가지고 있지만 클램핑은 다소 어려울 수 있습니다. 외경에서 클램핑하거나 중앙의 볼트 구멍을 통해 클램핑하는 것은 접근이 차단되어 복잡한 5축 작업에 적합하지 않습니다.
임펠러를 클램핑하는 가장 좋은 방법은 임펠러 장착면에 볼트로 고정된 맞춤 설계 가공 고정구를 사용하는 것이며, 이 고정구는 5축 테이블에 장착됩니다. 따라서 임펠러는 전체 가공 과정 동안 반복 가능한 방향을 유지합니다.
임펠러의 다축 CNC 가공에는 이러한 수준의 고정구 정밀도가 필요합니다. 통합 클램핑 고정구를 사용하면 단일 설정으로 전체 가공 프로세스를 진행할 수 있어 오류가 줄어들고 효율성이 향상됩니다. 또한 고강도 재료로 가공된 터빈 임펠러의 경우 절삭력을 견딜 수 있는 충분한 강성을 갖춘 전체 기계-고정구 시스템이 필요합니다. Falcon CNC Swiss의 정밀 CNC 가공 임펠러 제조에 대해 자세히 알아보십시오.
오작동하는 임펠러는 베어링 손상, 진동, 에너지 낭비 및 조기 고장으로 이어질 수 있습니다. 가공된 부품에 재료(퍼티)를 추가하거나 구멍을 뚫는 것은 가공 문제에 대한 임시 방편에 불과하며 문제의 해결책이 아닙니다.
펌프 임펠러는 일반적으로 ISO 1940 G6.3, G6.0 및 G5.0 표준을 충족하도록 제작되지만, 고속 응용 분야에서는 G2.5 또는 G1.0이 필요할 수 있습니다. 이러한 표준은 회전자 작동 속도를 기반으로 특정 양의 불균형을 허용합니다. 예를 들어, 3,000RPM에서 작동하는 10kg 펌프 임펠러는 G2.5 표준을 충족하기 위해 8g·mm의 잔류 불균형을 가져야 합니다.
필요한 것보다 더 높은 표준을 추구하면 큰 이점 없이 비용만 증가할 수 있습니다. 정밀 동적 밸런싱을 활용하면 진동 진폭이 크게 줄어들고 많은 수의 임펠러에 대한 밸런싱 일관성이 유지됩니다.
일관된 밸런스 결과를 얻으려면:
모든 블레이드가 동일한 중량 분포를 가지고 있는지 확인
부품이 기계를 떠나기 전에 모든 블레이드 표면이 대칭인지 확인
형상이 달리 정당화되지 않는 한 단일 평면보다는 2평면(동적) 밸런싱 사용
마무리 단계는 좋은 임펠러와 훌륭한 임펠러를 구분합니다. 표면 조도는 공기역학, 소음 및 피로 수명에 직접적인 영향을 미칩니다. 이는 코팅된 임펠러 가공의 경우 특히 그렇습니다. 코팅은 매끄러운 표면에 더 잘 접착되어 부품 수명을 연장합니다.
입증된 마무리 모범 사례:
블레이드-허브 형상을 이해하는 전용 임펠러 프로그래밍 모듈 사용
블레이드 곡률에 따라 플랭크 밀링과 포인트 밀링 중 선택
스텝오버 거리 제어 – 너무 크면 능선이 남고, 너무 작으면 사이클 타임이 증가합니다.
공구 축 스무딩을 적용하여 자국을 남기는 방향 변경 방지
CAD 초기 단계에서 내려진 설계 결정은 제조 비용에 큰 영향을 미칩니다. 방법은 다음과 같습니다.
비용을 증가시키는 요인
| 설계 특징 | 비용 증가 이유 |
| 다수의 매우 얇은 블레이드 | 더 많은 공구 경로, 더 작은 공구, 더 느린 이송 |
| 깊고 좁은 반경의 유로 채널 | 변형되는 긴 리치 공구 필요; 더 많은 마무리 패스 |
| 비대칭 블레이드 간격 | 공구 경로 자동화 복잡; 더 많은 수동 프로그래밍 |
| 고도로 비틀린 블레이드 표면 | 복잡한 5축 동작; 느린 가공 속도 |
| 비핵심 표면에 불필요하게 엄격한 공차 | 검사 시간 증가; 기능적 이점 없이 생산 시간 증가 |
가능한 경우
