우수한 맞춤형 전자 인클로저 설계를 위한 엔지니어 가이드

Table of Content [Hide]

전자기기에 있어서 인클로저는 단순한 상자 그 이상입니다. 이는 1차 방어선입니다. 열 처리를 위한 설계 요건입니다. EMI 차폐 역할을 합니다. 그리고 기술과 사용자 간의 물리적 인터페이스입니다. 많은 전자 인클로저가 신속하게 구현할 수 있는 기성품 부품이지만, 제품에 특별히 맞춤 제작된 것이 아니므로 설계에서 타협이 불가피합니다. 고성능, 견고함 및/또는 상업적 차별성이 요구되는 제품의 경우 맞춤형 전자 인클로저는 사치가 아니라 엔지니어링 설계 요건입니다.

본 문서에서는 맞춤형 전자 인클로저의 설계 근거와 프로토타입 및 양산을 위한 고무결 하우징의 제조 방식으로 CNC 가공이 채택된 이유에 대해 설명합니다.

기성품 설계의 한계: 엔지니어링적 제약

표준 인클로저는 궁극적으로 가장 일반적인 용도를 위해 설계되었습니다. 이는 자동으로 특정 용도에 맞게 설계되지 않았음을 의미합니다. 이러한 한계는 다음과 같은 몇 가지 측면을 포함합니다:

열 처리의 제한: 최적의 대류 또는 전도 냉각에 필요한 정확한 핀 형상, 통풍 패턴, 내부 통풍 경로 등이 없습니다.

일반적인 EMI 및 RFI 차폐: 효과적인 EMI 차폐 인클로저는 결합 표면의 전체 인터페이스를 따라 연속적인 접촉이 있어야 합니다. 이는 수정된 기성 상자로는 사실상 불가능합니다.

재질의 비균질성: 사용자는 공급업체가 선택한 재질로 제한되며, 이는 특정 애플리케이션에 적합한 강도 대 중량비, 내화학성 또는 유전 특성을 제공하지 못할 수 있습니다.

구조적 취약점: 표준 상자에 큰 개구부를 만드는 등 구조를 수정하는 경우 하중을 견뎌야 하는 구조에 응력 집중 현상이 발생합니다.

맞춤형의 필요성: 목적에 맞는 설계

맞춤형 전자 인클로저를 사용하면 모든 활성 설계 매개변수를 완벽하게 제어할 수 있습니다. 따라서 전체 인클로저를 제품에 특별히 적용되는 기능 및 환경 요구 사항을 기준으로 설계할 수 있습니다.

1. 타협 없는 열 관리:

열은 전자기기 신뢰성의 적입니다. 맞춤형 알루미늄 인클로저는 방열판이 내장되어 제작될 수 있으며, 그 표면은 PCBA의 정확한 열 발자국에 정밀하게 매핑됩니다. CNC 가공을 통해 액체 냉각을 위한 복잡한 내부 방열판 구조, 침투 보호를 손상시키지 않는 최적의 통풍 패턴, 전자기기에서 섀시로의 최대 열 전달을 보장하는 완벽한 평탄도를 구현할 수 있습니다. 전자기기에서 이러한 수준의 열 관리는 일반적인 솔루션으로는 불가능합니다.

2. 향상된 차폐 및 신호 무결성:

상호 통신이 보편화된 오늘날, 기기 작동으로 인한 EMI에 대한 취약성이나 EMI 발생이 없어야 합니다. EMI 차폐 인클로저는 패러데이 케이지 효과를 가져야 합니다. 정밀 CNC 가공은 뚜껑과 베이스가 만나는 플랜지 영역이 완전히 평평하여 전도성 개스킷으로 효과적인 밀봉이 가능하도록 보장합니다. 밀봉 개스킷용 나이프 에지 홈, 나사 위치 등의 설계 특징은 엄격한 공차로 가공되어 방사선 누출 공간이 없습니다. 이러한 유형의 설계는 의료 기기 하우징, 항공우주 전자기기, 통신 장비 등에 필수적입니다.

3. 최대 구조적 무결성 및 내구성:

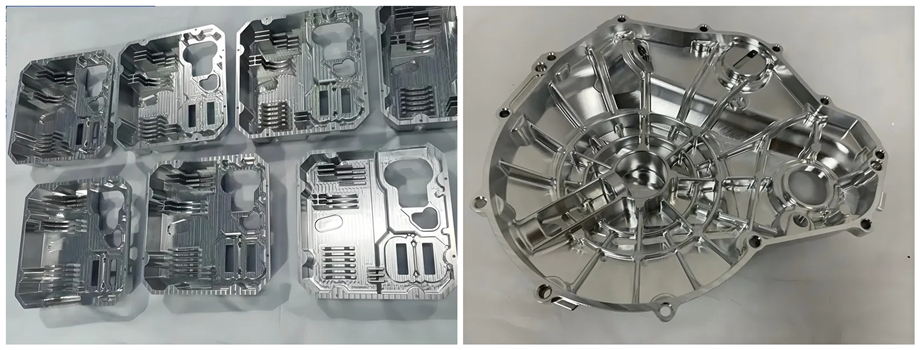

사용자가 떨어뜨리는 휴대용 기기이든, 진동하는 기계에 장착된 기계 센서이든, 인클로저는 견고해야 합니다. CNC 가공 인클로저는 단단한 소재 블록(빌렛)에서 밀링 가공되어 접힌 금속이나 사출 성형 플라스틱보다 훨씬 뛰어난 강도와 강성을 제공합니다. 이러한 견고한 특징은 인클로저에 직접 설계될 수 있습니다: PCB용 보강 장착 보스, 커넥터 주변의 두꺼운 벽, 전략적으로 배치/사용된 리브 등은 모두 내구성 있는 전자 인클로저를 제공합니다:

4. 완벽한 통합 및 미학:

맞춤형 전자 인클로저는 통합 구성 요소를 고려할 수 있게 합니다. 커넥터, 디스플레이, 푸시버튼을 모두 정확하게 장착하여 완벽한 정렬을 보장합니다. 금속의 표면 마감(브러시드, 비드 블라스트 매트, 폴리싱 로고 등)은 제품에 맞게 지정되어 고급스럽고 상업적인 매력을 부여할 수 있습니다. 형태와 기능의 이러한 완벽한 결합은 전자 인클로저를 위한 전문적인 디자인을 차별화합니다.

CNC 가공이 효과적인 제조 방법인 이유

인클로저를 제조하는 다양한 방법이 있습니다. 하지만 정밀 CNC 가공은 프로토타입 제작 및 제조에 모두 이상적인 실행 가능성, 정밀도 및 재질 선택의 독점적인 조합을 제공합니다.

비교할 수 없는 재질 선택: 각 재질에 고가의 금형이 필요한 플라스틱 사출 성형과 달리 CNC는 매우 다양한 재질을 가공할 수 있습니다. 맞춤형 알루미늄 인클로저는 뛰어난 강도, 가벼운 무게 및 우수한 열전도율로 매우 인기가 높습니다. 일부 애플리케이션의 경우 필요에 따라 추가 가공이 가능한 작은 크기를 선택할 수 있습니다. 더 엄격한 공차로 가공된 이 금속은 매우 바람직한 결과를 제공합니다. 맞춤형 알루미늄 인클로저는 극한의 강도, 가벼운 무게 및 우수한 열전도율로 잘 알려져 있습니다. 거친 환경의 경우, 우수한 내식성과 고강도 특성으로 인해 그리스 관련 모터나 일부 새로운 메커니즘을 사용하는 경제형 모터 등 다른 제품 제조에 사용됩니다. 내화학성 측면의 보호 재질은 알루미늄과 동일한 품질이지만 균질한 판재로 재전극화가 덜 되어 연질 재료나 반연질 제품의 작업 애플리케이션에 사용됩니다.

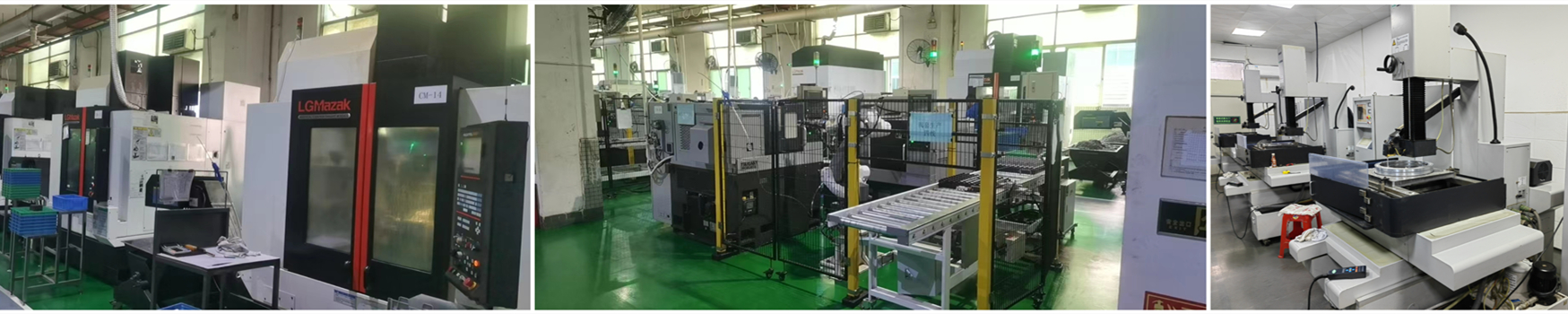

프로토타입에서 대량 생산까지: 프로토타입 제작의 장점을 활용하는 동일한 전자 인클로저 파일링을 생산 제품에 사용할 수 있습니다. 멀티 팔레트 및 다목적 가공 센터와 감독되는 작업 시퀀스를 통해 Falcon CNC Swiss와 같은 시설의 인터페이스는 저용량 전자 인클로저를 경제적으로 생산하고, 이후 필요한 모든 볼륨에 대해 연속성과 지속적인 품질 효율성을 보장하는 규정과 함께 고용량 생산으로 확장할 수 있습니다.

극한의 정밀도, 초정밀 공차: CNC 가공 서비스는 일반적으로 ±0.001인치(±0.025mm)의 공차를 유지할 수 있습니다. 이는 리셉터클 인서트나 상호 작용을 위한 인서트, 냉각 채널, 효과적인 상호 연결 작업 기능, 고품질의 부드러운 프로세스와 서비스 가능성, 반전기적 방식으로 만들어진 재료의 정교한 인서트 등 스마트 기능의 성공에 매우 중요합니다. 이는 이후 제조 시간을 절약하지만 설계 각 단위에 투자되는 시간의 필요성을 없애지는 않으며, 모든 상호 교환 가능한 표준이 최종적으로 동일한 단위가 되도록 보장합니다.

CNC 가공 인클로저를 위한 주요 설계 고려 사항

CNC의 이점을 제품과 품질에 최대한 활용하기 위해 설계 엔지니어는 제조와 관련된 설계를 고려해야 합니다:

두꺼운 벽: 충분한 사용을 위해 압축적으로 접근할 때 너무 얇으면 뒤틀리거나 설계가 기계 엔진 생산 영역에 문제를 일으킬 수 있으므로, 단위 측정을 위한 올바른 설계에 필요한 표준 공차를 거의 또는 전혀 제공하지 않아야 합니다. 필요한 경우 숄더가 사용되며, 얇은 경우에도 구조적으로 균일하게 허용되는 경우 0.040인치(알루미늄), 더 나은 두께로는 0.080인치(플라스틱)가 권장됩니다.

내부 모서리: 모든 금속 절삭 공구는 둥근 기계 모서리를 가지므로 모서리는 날카로운 90도 내부 모서리로 설계되지 않아야 합니다.

텍스트 및 로고: 모든 로고, 단어 디자인, 현재 특징 또는 도입된 기능은 전력 방출 등의 관점에서 CNC 작업으로 전자 제품에 상당한 개선 효과를 일으킬 필요가 없습니다.

하드웨어 통합: 표준 나사 치수를 충분히 고려하여 제공해야 하며, 나사산이 서로 맞물리는 경우 연질 재질에서는 나사산이 형성되어 제품에 유용한 사용이 가능하도록 하는 것이 좋습니다. 제조 재질은 장착되는 부품에 대해 심각하게 고려되어야 합니다.

다양한 산업 분야의 애플리케이션

맞춤형 전자 인클로저는 사실상 모든 산업 분야에서 필요합니다:

우주 및 방위: 항공전자, 통신 및 항법 장비용 하우징으로, 매우 높은 G-포스, 온도를 견디고 우수한 EMI 차폐 성능이 요구됩니다.

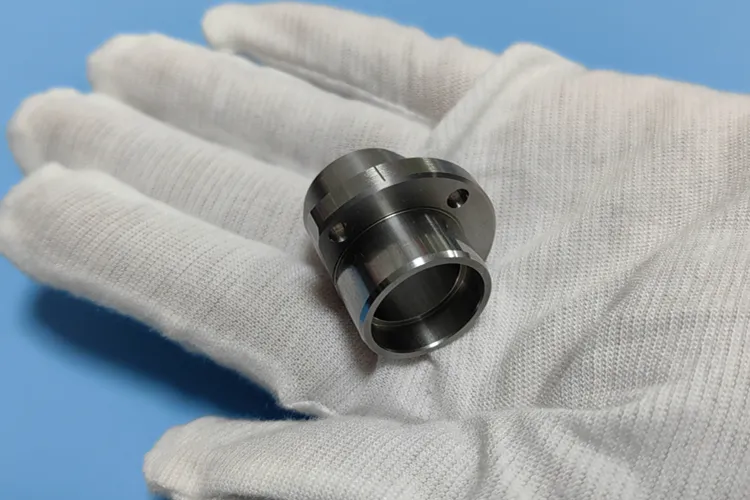

의료 기기 하우징: 진단 장비, 휴대용 모니터 및 수술 기기용 인클로저로, 생체 적합성, 멸균 용이성(예: 균일한 매끄러운 표면, 틈새 없음) 및 높은 신뢰성이 필요합니다.
산업 자동화: 제어 시스템용 랙 마운트 섀시, 가혹한 공장 환경용 센서 하우징, 내충격성과 내구성이 요구되는 로봇용 인클로저.
통신: RF 인클로저, 기지국 구성 요소로, 임피던스의 정확한 제어와 높은 열 방출 계수가 필요합니다.
