정밀 나사 가공 능력: 엄격한 공차, 대량 생산 및 다중 재료 제조 가이드

Table of Content [Hide]

소개: 정밀 제조에서 스크류 머시닝이 중요한 이유

스위스식 CNC 터닝(스크류 머시닝)은 소형의 복잡한 부품을 대량 생산하는 데 필수적인 기술입니다. 의료용 뼈 나사, 항공우주용 피팅, 자동차용 커넥터 등 다양한 산업에서 이 기술을 통해 제품을 조달하고 있습니다. 스크류 머시닝 공정은 다른 제조 방식으로는 달성하기 어려운 수준의 일관성과 정확성을 갖춘 부품을 생산할 수 있게 해줍니다.

모든 스크류 머시닝 제품 제조업체가 동일한 역량을 보유하고 있는 것은 아닙니다. 스크류 머시닝 부품을 올바르게 제조하려면 제조업체는 정밀성, 비용 효율적인 대량 생산, 그리고 재료 조달 및 사용(예: 티타늄, 황동, 스테인리스 스틸)에 대한 전문성이라는 세 가지 속성을 모두 갖추어야 합니다.

본 가이드는 최고 수준의 스크류 머시닝 기업을 경쟁사와 차별화하는 핵심 역량을 다루어, 엔지니어링 및 구매 전문가들이 스크류 머시닝 제품을 조달할 때 시간을 보다 효율적으로 활용할 수 있도록 돕습니다.

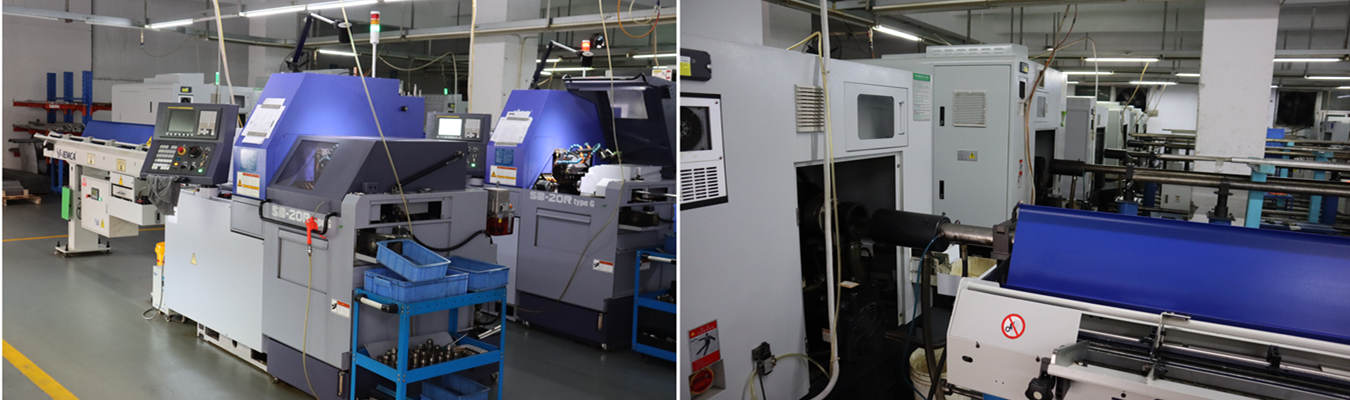

맞춤형 CNC 가공 금속 부품을 생산하는 정밀 스크류 머시닝 샵

스크류 머시닝의 작동 방식과 스위스식이 선도하는 이유

스크류 머시닝은 봉재(bar stock)를 가공하며, 절삭 공구가 고정된 위치에 장착된 상태에서 스핀들이 회전하여 재료를 제거하고, 봉재를 기계에 공급함으로써 원통형 또는 (대부분의 경우) 회전 대칭형 가공 부품을 만듭니다. 많은 애플리케이션이 기존 CNC 선반에 적합하지만, 대신 스위스식 기계를 사용함으로써 상당한 이점을 얻을 수 있습니다.

스위스 선반에서는 봉재가 가이드 부싱 또는 베어링을 통해 공급되며, 이는 절삭 지점에서 부품의 변형을 방지합니다. 부품의 변형이 거의 또는 전혀 없기 때문에, 스위스식 머시닝은 긴 가늘고 복잡한 부품을 탁월한 정밀도로 절삭할 수 있습니다. 다축 스위스식 기계는 단일 셋업에서 동일한 부품에 대해 여러 기능(터닝, 밀링, 드릴링, 나사 가공)을 수행할 수 있으므로, 단일 부품에 대한 2차 작업의 수를 제거하거나 크게 줄일 수 있으며, 2차 작업으로 인해 다른 시점에 단일 부품에 대해 작업을 수행할 때 발생하는 공차 누적을 최소화(완전히 제거하지 못하더라도)할 수 있습니다.

스위스식 장비를 사용한 스위스 스타일 스크류 머시닝은 많은 애플리케이션(예: 의료용 스크류 머시닝, 자동차용 스크류 머시닝 등)의 금본위제(Gold Standard)이며, 대부분의 기존 선반이 제공할 수 없는 일관되고 반복 가능한 정밀도를 제공합니다.

자세한 내용은 당사의 [Swiss 스크류 머시닝 서비스] 페이지를 방문해 주십시오.

정밀 공차 스크류 머시닝 – 중요한 정밀도

정밀 제조의 주요 과제 중 하나는 엄격한 공차로 나사를 가공하는 것입니다. 항공우주, 의료 및 방산 분야의 많은 핵심 부품은 크기 편차를 허용하지 않습니다.

달성 가능한 공차

스위스식 스크류 머신은 직경 공차에서 +/- 0.0002인치(± 0.005mm)까지 공차를 유지할 수 있으며, 일부 고급 애플리케이션은 이보다 더 엄격한 공차로 가공됩니다. 비교하자면, 사람 머리카락 한 가닥의 지름은 약 0.003인치이므로, 스위스 기술을 통한 나사 가공 공차는 사람 머리카락에서 허용되는 것보다 10배 이상 더 엄격합니다.

나사의 외경(OD)과 내부 구조(ID) 사이의 동심도는 단일 셋업 가공을 통해 0.0005인치 TIR(Total Indicator Runout) 이하로 제조할 수 있습니다. 또한 나사산은 일반적으로 ISO TDS 5g6g 또는 6H 품질 표준을 충족하도록 설계됩니다.

정밀 공차의 중요성

정밀도는 극한 조건에서 작동하도록 설계된 항공우주 부품 또는 적절한 나사 결합, 일관된 토크 전달 없이는 제품 수명 전반에 걸쳐 부품의 올바른 조립을 보장할 수 없는 의료용 임플란트 장치에 필수 요구 사항입니다.

정밀 공차 달성 방법

견고한 가이드 부싱을 갖춘 고품질 기계 구조
백래시를 제거하는 정밀 연삭 볼 스크류
폐쇄 루프 피드백을 갖춘 고해상도 서보 모터
레이저 간섭계를 사용한 정기적인 교정
사이클 중간에 치수를 검증하는 공정 중 프로빙

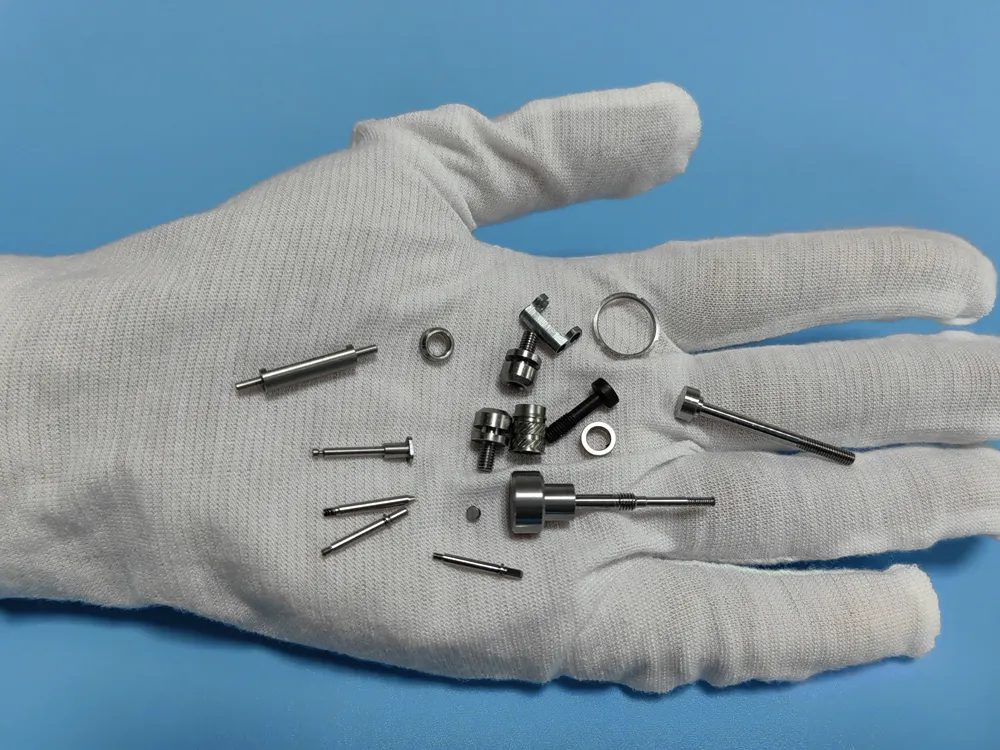

마이크로 스크류 머시닝 – 가장 작은 규모의 정밀도

정밀 제조 세계의 또 다른 전문 분야인 마이크로 스크류 머시닝은 고급 가공 형태입니다. 부품의 직경이 2mm 미만, 대부분의 경우 0.5mm 미만으로 내려가면 기존 가공 방법은 더 이상 옵션이 아닙니다.

마이크로 머시닝 과제

이러한 소규모에서는 최소한의 변형이나 움직임도 부품의 정밀도를 망칠 수 있습니다. 기존 선반은 일관된 마이크로 부품을 생산하는 데 필요한 강성과 공구 지지대를 제공하지 않습니다. 가이드 부싱이 있는 스위스식 기계는 공작물을 절삭 공구 바로 옆에서 지지하여 유닛에 더 큰 안정성을 제공합니다.

마이크로 스크류 머시닝 애플리케이션

의료 기기 - 소형 뼈 나사, 수술용 인공와우 임플란트 부품, 수술 기구 팁.
전자기기 - 웨어러블 기술, 보청기, 휴대폰용 마이크로 나사.
시계 제조 - 시계용 소형 핀, 샤프트 및 피팅.
항공우주 - 부품 연결용 소형 피팅.

공구 사양

마이크로 스크류 머시닝을 위해서는 매우 날카로운 절삭날을 가진 특수 마이크로 그레인 카바이드 공구가 절대적으로 필요합니다. 마이크로 스크류 머시닝을 생산하려면 공구가 매우 낮은 절삭력과 높은 칩 제거력을 가지고 제조 및 생산되어야 하며, 고압 냉각수 시스템을 사용하여 절삭 영역에서 칩을 씻어내야 합니다. 칩을 씻어내면 재절삭을 방지하고 부품의 표면 조도 유지에 도움이 됩니다.

의료용 스크류 머시닝은 일반적으로 티타늄 Grade 5 및 스테인리스 스틸 316L과 같은 생체 적합성 재료를 사용하므로, 이러한 재료는 가공 경화 또는 미세 균열이 발생할 가능성이 있으므로 특별한 주의를 기울여 가공해야 합니다.

티타늄 스크류 머시닝 – 가장 까다로운 소재 다루기

많은 사람들이 티타늄 나사 가공(titanium screws machining)을 전체 제조 공정에서 매우 어려운 작업으로 간주합니다. 뛰어난 강도 대 중량비, 낮은 중량(강철 중량의 약 40%), 완전한 비자성 특성, 그리고 우수한 내식성으로 인해 티타늄은 나사 애플리케이션에 완벽한 소재입니다.

그러나 티타늄은 열전도율이 낮아 열을 다른 영역으로 분산시키지 못하고 절삭 영역에 열을 유지합니다. 또한 티타늄은 빠르게 가공 경화되는 경향이 있으며, 가공 중 공구 및 결합 부품과 접촉할 때 자주 갤링(galling) 현상이 발생합니다.

티타늄 스크류 머시닝을 위한 솔루션

감소된 절삭 속도로 공구-공작물 계면에서 발생하는 열 감소
날카로운 포지티브 레이크 공구 형상이 재료에 문지르지 않고 절삭
고압 냉각수 시스템(1000 PSI 이상)이 칩을 날려버리고 절삭 영역 냉각
TiAlN과 같은 특수 공구 코팅이 열 장벽 역할
가이드 부싱을 사용한 견고한 고정으로 변형 방지

티타늄 스크류 머시닝 애플리케이션

항공우주 체결구: 구조용 볼트, 엔진 장착 하드웨어
의료용 임플란트: 정형외과용 뼈 나사, 척추 고정 장치
고성능 레이싱 부품
해양 및 화학 처리 장비

티타늄 체결구는 고장이 허용되지 않는 미션 크리티컬 부품입니다. 이것이 바로 경험이 풍부한 스크류 머시닝 회사들이 티타늄 스크류 머시닝을 위한 특수 전략과 장비에 투자하는 이유입니다.

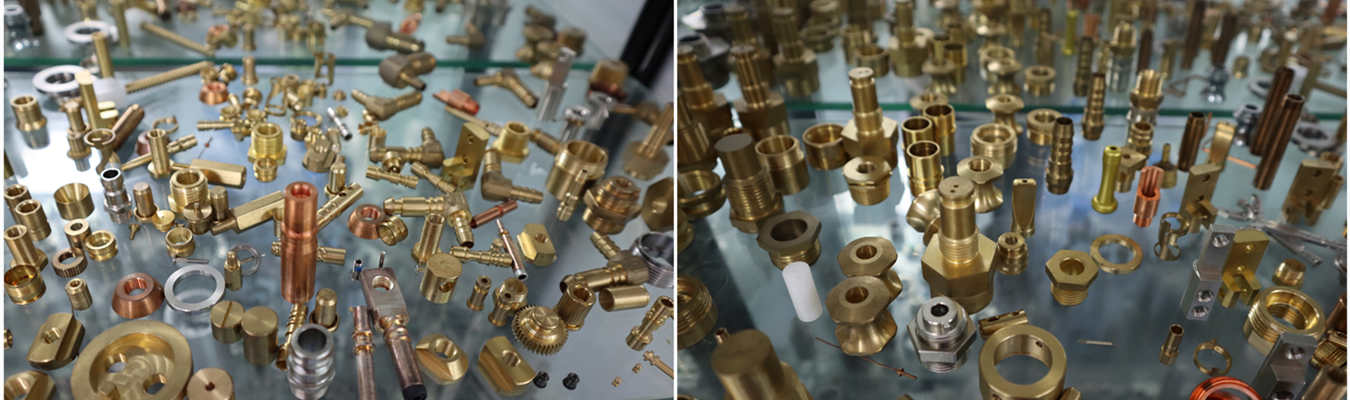

정밀 CNC 가공 황동 부품을 위한 황동 스크류 머시닝 서비스

황동 스크류 머시닝 – 효율성과 신뢰성

많은 애플리케이션에서 황동 스크류 머시닝은 성능과 비용 효율성의 이상적인 조합을 제공합니다. 황동, 특히 쾌삭 황동 C36000은 150의 피삭성 지수(쾌삭강 = 100 기준)를 가지며, 이는 거의 모든 다른 금속보다 더 빠르게 절삭되고 공구 마모가 적다는 것을 의미합니다.
