매니폴드 블록은 외관상으로는 단순해 보일 수 있습니다. 단순히 포트와 구멍이 있는 직사각형 블록처럼 보일 수 있지만, 내부적으로는 유체, 공기 또는 유압 시스템을 위한 압력 지지형 교통 제어 시스템 역할을 합니다. 적절한 가공을 통해 시스템은 깨끗하고 안정적이며 누출 없이 작동할 수 있는 훌륭한 기회를 얻습니다. 가공이 부적절할 경우, 눈에 보이지 않는 압력 강하, 예측 불가능한 밸브 작동, 열 사이클링 후에야 드러나는 오염 및 누출과 같은 심각한 증상이 나타날 수 있습니다.
매니폴드 블록은 수많은 피팅과 호스를 사용하여 구성 요소를 연결하는 대신, 모든 통로와 포트를 하나의 컴팩트한 어셈블리로 결합합니다. 모든 통로와 포트를 하나의 컴팩트한 어셈블리로 통합함으로써 얻는 이점은 분명합니다. 누출이 발생할 수 있는 지점이 줄어들고, 더 컴팩트한 어셈블리, 더 빠른 조립이 가능합니다. 그러나 모든 구성 요소가 단일 어셈블리 내에 포함됨으로써 더 큰 위험이 따릅니다. 통로나 포트 중 하나에 결함이 있으면 전체 어셈블리와 시스템 작동에 영향을 미칠 수 있습니다. 이 가이드에서는 엔지니어링 관점에서 CNC 매니폴드 블록 가공과 관련된 가장 중요한 요소, 즉 채널 정밀도, 밀봉 설계, 재료 선택, 그리고 올바르게 수행하는 방법을 이해하고 일관된 품질 실적을 보유한 파트너를 선택하는 방법을 자세히 설명합니다.

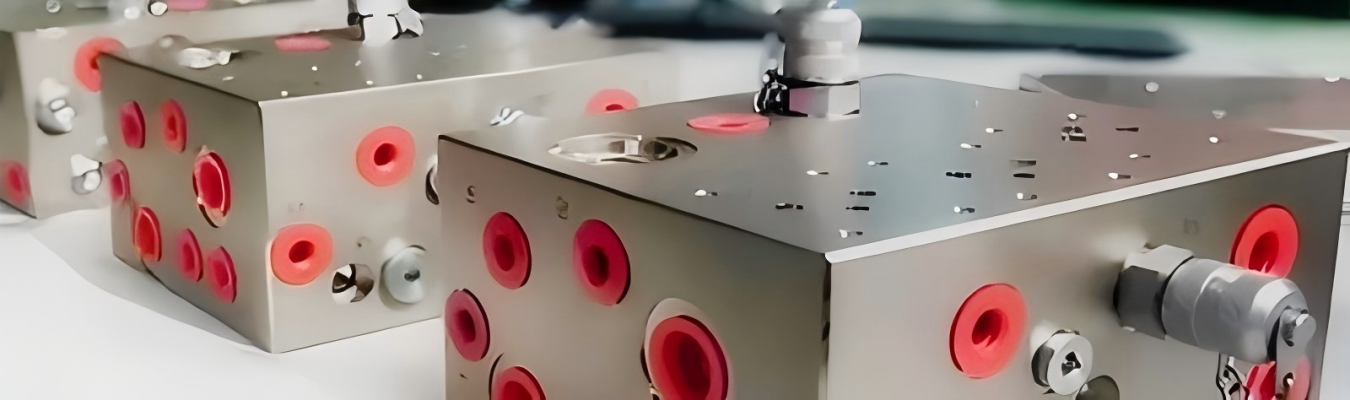

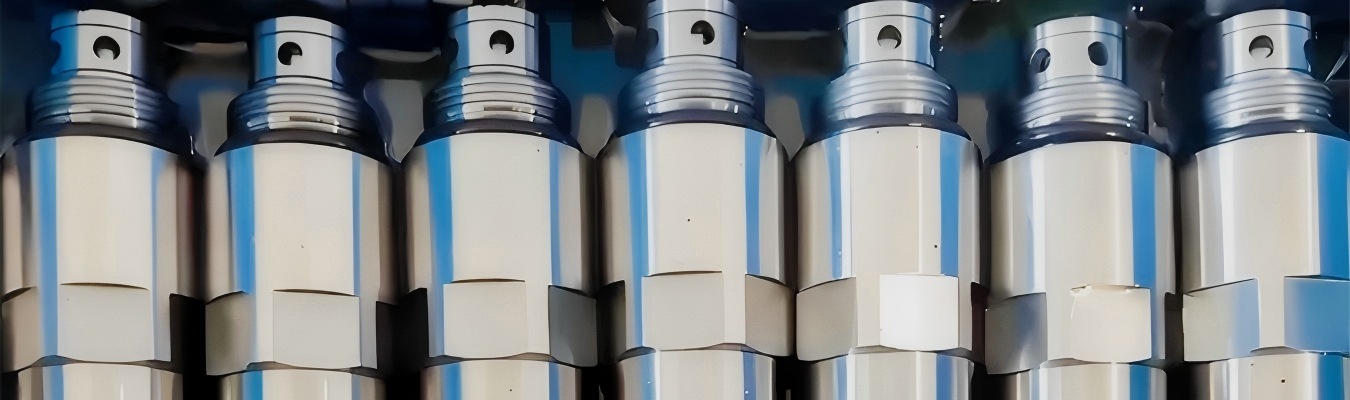

매니폴드 블록은 펌프, 밸브, 액추에이터 및 저장소 간의 흐름을 라우팅하는 가공된 구성 요소입니다. 수십 개의 개별 피팅과 호스를 사용하는 대신, 매니폴드는 모든 것을 하나의 정밀 가공된 블록으로 통합합니다.
| 매니폴드 유형 | 작동 매체 | 주요 과제 |
| 유압 | 고압 유체 (최대 345 bar / 5000 PSI) | 고압 밀봉, 버 제어, O-링 그루브 정밀도 |
| 공압 | 압축 공기 (저압, 높은 사이클 빈도) | 미세 누출 방지, 일관된 포트 형상, 나사산 품질 |
| 진공 | 진공 (누출에 민감함) | 기밀 밀봉, 무오염, 미세 기공 없음 |
| 그리스/윤활 | 그리스 또는 오일 | 내부 이물질 제어, 막힘 방지, 칩 없는 통로 |
대부분의 진공 매니폴드 블록은 가장 높은 청결도와 표면 마감 기준을 요구합니다. 청결도와 표면 마감 기준 측면에서 진공 매니폴드 블록에 가장 근접한 범주는 밀봉 용도로 사용되는 유압 시스템입니다.
보다 구체적으로, CNC 가공된 매니폴드 블록은 제조 장비, 공장 자동화, 로봇 공학, 병원, 항공 우주 장비 및 에너지 응용 분야를 포함한 다양한 산업 장비에 사용됩니다. 유압, 공압 또는 기타 유체 처리 시스템에 맞춤 설계된 CNC 가공 매니폴드 블록을 사용하려는 경우 제조업체를 선택하는 것은 중요한 결정입니다.
매니폴드 블록이 잘못 가공되면 고장이 발생할 때까지 발견하지 못할 결함이 있을 수 있습니다! 가장 일반적인 고장 원인은 다음과 같습니다.
제어 시스템에 난류, 소음 및 압력 손실을 유발하는 정렬 불량 관통 구멍
비례 밸브 스풀 걸림의 주요 원인인 제조 공정에서 남은 버(Burr)
평평하지 않거나 매끄럽지 않은 밀봉 표면으로 인해 고압 시스템에서 O-링 파열 발생 가능
업계 통계에 따르면 솔레노이드 밸브 고장의 대부분은 어떤 형태의 오염으로 인해 발생하며, 이러한 오염의 상당 부분은 밸브 제조업체에서 생산된 디버링 및 마감 처리가 제대로 되지 않은 매니폴드 블록에서 비롯됩니다.
밀봉 표면 마감
밸브 장착 표면은 일반적으로 무누출 밀봉을 위해 Ra ≤ 0.4 µm 및 평탄도 ≤ 0.01 mm가 필요합니다. 공기 시스템이 밸브 장착 표면의 긁힘을 허용할 수 있다면 유압 시스템에서는 누출 경로를 만들 수 있습니다.
O-링 그루브 공차
적절한 맞춤의 O-링 그루브(폭, 깊이, 반경)는 O-링의 압출을 방지합니다. 유압 매니폴드 블록이 "완벽해 보일" 수 있지만, O-링 그루브의 모서리 반경이 일정하지 않으면 서비스 중에 블록이 고장날 수 있습니다.
포트 검사 조건
밸브 포트의 일관되지 않은 모따기는 조립의 변동성을 만들고 밸브의 밀봉 시스템을 손상시킬 수 있습니다. 따라서 조립 및 밀봉 시스템의 무결성을 유지하기 위해 항상 표준화된 모따기를 사용해야 합니다.
나사산 품질
조립 결함 및 밀봉 불일치는 종종 단단한 조립 절차 중 나사산 드리프트의 결과로 발생합니다. 정밀 가공된 매니폴드 블록이 조립 과정 전반에 걸쳐 적절한 밀봉 성능을 발휘하려면 일관된 나사산 형성과 적절한 나사산 진입 조건이 항상 존재해야 합니다.
교차 드릴링된 교차점은 계획되고 제어되어야 하며, 교차점 내에서 버(Burr)나 칩이 생성되어서는 안 됩니다. 교차 드릴링된 교차점을 적절히 관리하지 않으면 칩 트래핑(라인의 제한 생성) 및 제어 시스템 하류의 버(Burr) 파편이 발생할 수 있습니다. 각 정밀 CNC 가공 매니폴드 블록은 다음을 충족해야 합니다.
드릴 깊이 및 교차점 계획 및 관리
모든 내부 영역의 철저한 디버링
조립 후 완전히 청소되고 청결도 검증
CNC 매니폴드 블록에 적합한 재료는 압력 요구 사항, 작동 환경, 내식성 요구 사항 및 비용 고려 사항에 따라 달라집니다.
| 재료 | 최적 용도 | 강도 | 내식성 | 가공성 | 비용 |
| 알루미늄 (6061-T6) | 공압 시스템, 저압 유압, 경량 응용 분야 | 중간 (경량) | 양호 | 우수 (고속 절삭, 낮은 공구 마모) | 낮음 |
| 4140 합금강 | 고사이클 유압, 고압 시스템 | 매우 높음 | 보통 (코팅 필요) | 양호 (경화 처리 가능) | 보통 |
| 304/316 스테인리스강 | 부식성 환경, 물/냉각수, 화학, 해양 | 높음 | 우수 | 어려움 (높은 공구 마모) | 높음 |
| 황동 (C36000) | 저압 공압, 계측, 물 | 중간 | 양호 | 우수 | 보통 |
| 티타늄 (Grade 5) | 고강도, 경량, 극한의 내식성 요구 | 매우 높음 (강도 대 중량비) | 우수 | 어려움 (가공 경화, 열) | 매우 높음 |
유압 응용 분야(저압 및 중압 모두)에서 알루미늄 합금 6061-T6으로 만들어진 알루미늄 CNC 가공 매니폴드 블록이 가장 일반적인 재료입니다. 알루미늄 6061-T6의 장점은 우수한 강도 대 중량비, 우수한 가공성 및 뛰어난 내식성이며, 모두 비교적 저렴한 가격대에 제공됩니다.
알루미늄 CNC 가공 매니폴드 블록의 최적 용도: 공압 시스템, 자동화, 공장 자동화, 로봇 공학, 제어 시스템.
압력 등급: 공압: 최대 250 psi (17 bar), 이는 기존 황동 또는 스테인리스강 매니폴드보다 유압 응용 분야에서 더 낮습니다.
마감 유형: 추가 경도 및 내식성을 제공하기 위해 아노다이징 또는 두꺼운 코팅 마감.
청정 제조 및 다양한 산업 환경에서 화학 물질 사용 제어와 같은 공정의 경우, 스테인리스강은 CNC 가공 매니폴드 제작을 위한 표준 재료로 빠르게 자리 잡고 있습니다.
316 스테인
