방열판은 컴퓨터, 다양한 종류의 전구 아래, 그리고 자동차 전자 환경 등 여러 곳에서 찾아볼 수 있습니다. 이들의 유일한 목적은 민감한 부품에서 열을 빼내어 모든 장치가 효율적으로 작동할 수 있도록 하는 것입니다. 그러나 고품질 방열판을 설계하는 것은 쉬운 일이 아닙니다. 깊은 냉각 핀을 가공하고, 얇은 벽 구조를 유지하면서 공구 무결성을 손상시키지 않으며, 높은 열 전도성을 보장하기 위해 평평한 표면을 유지하는 것은 상당한 계획을 필요로 합니다.
이 가이드에서는 알루미늄 및 구리 방열판을 가공할 때 효과적인 방법(및 효과적이지 않은 방법)에 대해 논의하겠습니다. 공구 옵션과 RPM, 회전당 이송량, 재료로서 알루미늄과 구리의 차이, 그리고 우수한 엔지니어 관점을 보장하지만 불필요한 내용은 최소화한 설계 고려 사항 등을 살펴볼 것입니다.

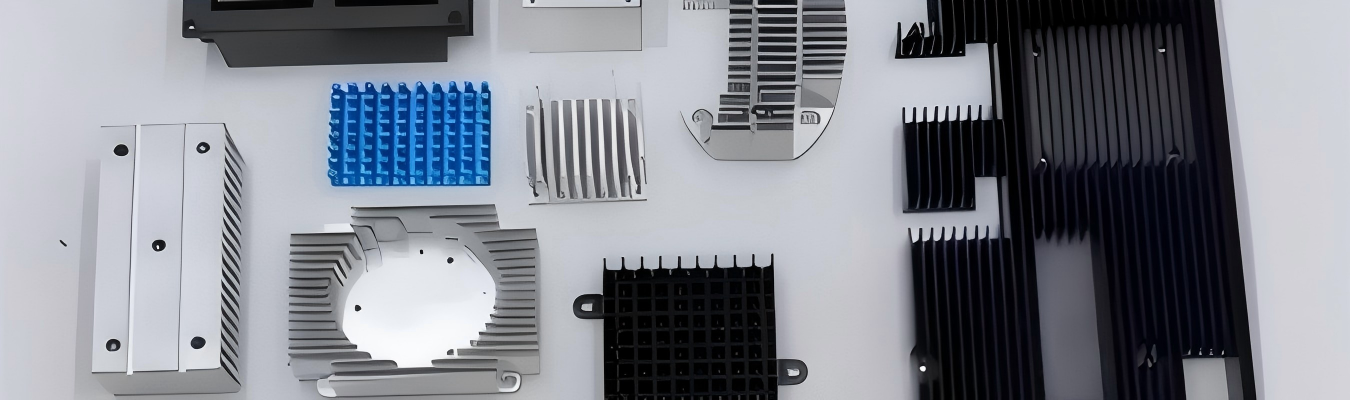

CNC 가공 방열판은 인기 있는 재료인 알루미늄으로 만들어집니다. 알루미늄은 가공성이 좋고, 뛰어난 가공 특성을 제공하며, 경제적인 비용으로 훌륭한 열 성능을 자랑합니다. 방열판 제조에 사용되는 두 가지 일반적인 합금인 6061과 6063은 모두 우수한 가공 표면을 제공하지만, 6061은 약간 더 강한 완제품을 생산합니다.
2날 또는 3날 초경 엔드밀을 사용합니다.
깊은 핀 포켓에서 칩을 배출하려면 2날 공구를 사용합니다.
알루미늄이 공구 절삭날에 달라붙는 것을 방지하기 위해 절삭 공구에 연마 표면 처리 또는 ZrN(지르코늄 나이트라이드) 코팅을 적용할 수 있습니다.
최신 CNC 가공을 통해 알루미늄은 매우 높은 스핀들 속도(일반적으로 10,000 RPM 초과)를 처리할 수 있으며, 여전히 우수한 표면 마감을 생산합니다. 고속 밀링의 경우, 더 빠른 절삭 속도는 일반적으로 더 나은 재료 제거율을 제공하여 시간을 보다 효율적으로 사용할 수 있게 합니다.
스핀들 속도: 10,000–14,000 RPM에서 시작합니다. 소직경 공구(3mm 이하)의 경우 20,000 RPM 이상에서 시작합니다.
이송 속도: 사용되는 공구 직경에 따라 날당 0.05mm–0.15mm.
절삭 깊이: 핀 높이 대비 과도하게 긴 공구 길이로 인한 절삭 공구의 과도한 변형을 최소화하기 위해 축 방향 깊이는 공구 직경의 0.5–1.0배여야 합니다.
스텝오버 (반경 방향 깊이): 마무리 패스의 경우 0.5mm–1.5mm.
최근 한 공작소에서는 14,000 RPM의 스핀들 속도로 매우 얇은 핀을 가진 Al6061 방열판을 가공하여 0.7 µm의 Ra 값을 얻었고, 가공 후 부품이 전혀 휘지 않았습니다. 이는 CPU 또는 GPU에 사용되는 방열판 장착에 바람직한 표면 마감입니다.
핀은 너무 얇게 설계될 때 설계에 실패합니다. 엔지니어들은 종종 핀을 빽빽하게 배치하거나 너무 높게 설계합니다. 절삭 공구가 핀 채널 바닥까지 깊숙이 도달해야 하는 경우, 길고 얇은 공구는 심하게 휘고 채터링이 발생합니다.
안정적인 알루미늄 방열판 가공을 위해 다음의 보수적인 한계를 따르십시오:
| 파라미터 | 권장 최소값 |
| 핀 두께 | ≥ 0.8 mm |
| 핀 간격 | ≥ 1.5 mm |
| 핀 종횡비 (높이 ÷ 간격) | ≤ 6:1 |
알루미늄에서 설계가 6:1 종횡비를 초과하는 경우, 심각한 진동과 불량한 표면 마감의 위험이 있습니다.

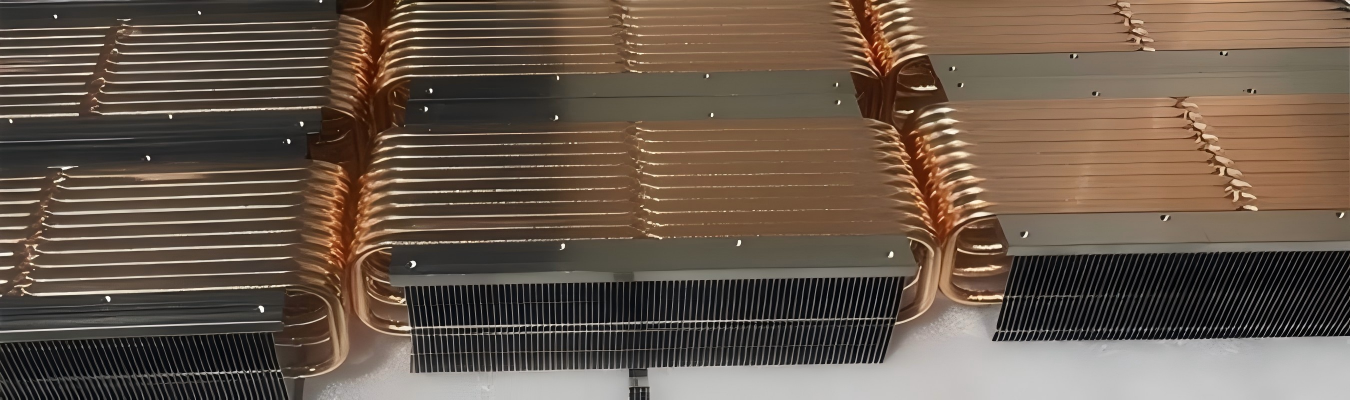

구리는 가공 측면에서 독특합니다. 약 400 W/mK의 매우 높은 열 전도성을 가지는데, 이는 약 205 W/mK인 알루미늄의 약 두 배입니다. 그러나 또한 상당히 무겁고 비쌉니다. 점착성과 연마성이 매우 강해 절삭 공구에 달라붙어 결과적으로 표면 마감을 망치고 공구를 빠르게 마모시킵니다.
속도 및 이송 속도 (보수적인 권장 시작 범위):
스핀들 속도: 기준 속도에서 절삭 속도를 10-20% 낮추면 공구 마모가 크게 줄어들고 공구의 조기 파손을 방지할 수 있습니다.
스핀들 속도: 알루미늄에 사용하는 속도의 약 80-90%로 스핀들 속도를 낮춥니다. 소형 공구의 경우 8000-12000 RPM이 안전하고 합리적인 것으로 간주됩니다.
이송 속도: 적당한 칩 부하 (공구 제조업체 권장 사항 참조).
절삭 깊이: 얕은 패스는 소형 공구 가공 시 추가적인 안전성을 제공합니다.
냉각수: 칩이 공구에 용접되는 것을 방지하기 위해 플러드 냉각수를 사용하십시오.
구리 가공에 필요한 공구:
날카로운 초경 엔드밀 사용 – 무딘 공구는 구리를 깨끗하게 절단하지 않고 문지릅니다.
일반적으로 2날 커터가 칩을 가장 효과적으로 배출하므로 선호됩니다.
구리가 매우 빨리 달라붙기 때문에 연마된 모서리가 있는 고이송 커터는 사용하지 마십시오.
구리 핀에 대한 제조 설계 지침:
구리 가공은 알루미늄 가공보다 더 어렵기 때문에 최소 핀 두께와 핀 간 간격을 늘리고 종횡비를 더 낮게 유지해야 합니다.
| 파라미터 | 권장 최소값 |
| 핀 두께 | ≥ 1.0 mm |
| 핀 간격 | ≥ 1.8 mm |
| 핀 종횡비 (높이 ÷ 간격) | ≤ 4:1 |
열 요구 사항이 이러한 한계 내에서 CNC가 제공할 수 있는 표면적을 초과하는 경우, 단단한 구리 블록을 가공하는 대신 알루미늄 베이스에 구리 인서트를 사용하는 하이브리드 설계를 고려하십시오.
단순하고 선형적인 방열판 형상은 대량으로 금속 압출을 통해 만들 수 있지만, 압출은 복잡한 형상, 균일하지 않은 단면 또는 다방향 핀을 만들 수 없습니다. 맞춤 설계 또는 소량에서 중간 규모의 생산 런은 CNC 가공을 사용하는 것이 더 효율적일 수 있습니다.
또 다른 접근 방식은 압출된 근사 형상(Near-net shape)을 사용하고 장착 구멍, 정밀 표면 또는 국부적 핀 조정과 같은 중요한 특징을 가공하는 것입니다. 이 두 방법의 조합은 비용과 성능 사이의 좋은 균형을 제공합니다.
| 방법 | 최적 대상 | 장점 | 단점 |
| 풀 CNC | 프로토타입, 저중간 볼륨, 복잡한 형상 | 공구 비용 없음, 고정밀, 설계 유연성 | 매우 대량 생산 시 단위당 비용 증가 |
| 압출 | 대량 생산, 단순 프로파일 | 낮은 단위당 비용, 빠른 사이클 타임 | 높은 초기 금형 비용, 제한된 형상 |
| 하이브리드 (압출 + CNC) | 약간의 복잡성을 가진 중간~대량 볼륨 | 비용과 정밀도의 균형, 맞춤형 장착 기능에 적합 | 순수 압출보다 긴 리드 타임 |
대부분의 맞춤형 방열판 프로젝트의 경우, CNC 가공으로 시작하는 것이 가장 안전한 경로입니다. 이는 막대한 선투자 없이 설계 반복을 가능하게 합니다.
비용은 종종 이러한 방법들 사이의 결정적인 요소입니다. 아래 표는 각 접근 방식에 대한 일반적인 상대적 비용을 보여줍니다. 압출 + CNC 마무리 수치는 압출 프로파일에 장착 구멍 및 평평한 표면과 같은 정밀 기능을 위한 2차 CNC 작업을 더한 것을 가정합니다.
