고정밀 CNC 가공: 엔지니어를 위한 고품질 부품 가이드

Table of Content [Hide]

고정밀 CNC 가공 부품은 산업 응용 분야에서 엄격한 공차, 복잡한 형상 및 정밀한 공차를 요구하는 재료에 적합합니다. 항공우주 구조 부품에서 고성능 플라스틱 조립품에 이르기까지, 정밀 가공은 목적의 엄격한 요구 사항을 충족하는 부품을 제공합니다.

고품질 CNC 가공 부품을 조달하거나 제조 파트너를 찾을 때, 공정 및 역량과 업계 동향을 이해하는 것이 유리합니다. 글로벌 OEM 고객과 가장 까다로운 프로젝트를 위해 Falcon CNC Swiss의 정밀 CNC 가공 서비스와 같은 신뢰할 수 있는 공급업체가 부품을 제공합니다.

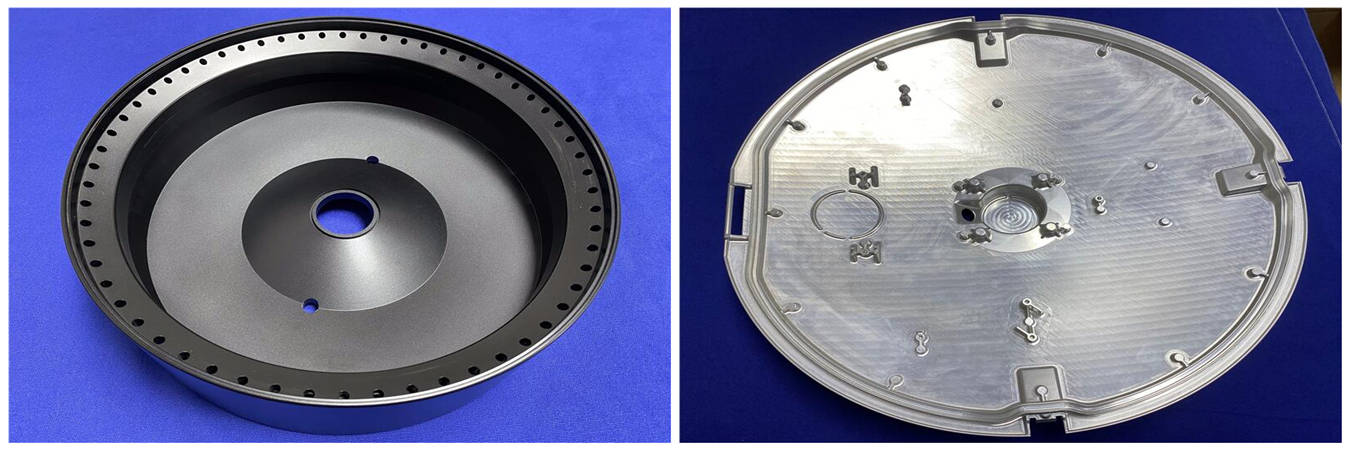

정밀 공차 마감 처리가 된 고정밀 CNC 가공 금속 부품

고정밀 CNC 가공이란 무엇인가?

고정밀 CNC 가공은 컴퓨터 제어 가공 기술을 사용하여 일반적으로 마이크론 단위로 측정되는 매우 작은 공차로 부품을 제작하는 공정입니다. 일반 CNC 가공이 거시적 생산을 강조하는 반면,

정밀 가공은 다음에 중점을 둡니다.

치수 정확도
항공우주, 자동차, 의료 부품과 같은 시스템에 사용되는 표면 마감 품질
언더컷, 필렛 및 다중 각도 표면과 같은 부품 가공을 포함한 복잡한 형상 구현 가능성

고정밀 CNC 가공이란?

이는 공구 및 제어 시스템이 새로운 수준으로 발전하여 마이크론 단위에서 허용 가능한 최고 수준의 품질과 반복 가능한 치수 정확도로 부품을 생산할 수 있는 CNC 제어 기계를 사용한 밀링 및 생산입니다.

재료	일반적인 부품	공차
알루미늄 합금	항공우주 하우징	±0.01 mm
티타늄	의료용 임플란트	±0.005 mm
고성능 플라스틱	광학 기기 마운트	±0.02 mm
고강도 강	자동차 변속기 부품	±0.01 mm

항공우주 부품용 고정밀 5축 CNC 가공을 요구하는 프로젝트의 경우, 완전 통합된 제조 시스템이 일관된 결과를 얻는 데 중요합니다.

CNC 가공과 정밀 가공의 차이점은 무엇인가?

CNC 가공 — 컴퓨터 수치 제어(CNC) 가공은 기존 절단, 드릴링, 밀링 또는 터닝 기술의 컴퓨터화된 버전입니다. CNC를 사용하면 부품을 효율적이고 일관되게 생산할 수 있습니다.

정밀 가공 — 정밀 가공은 특별히 설계된 장비 또는 가장 엄격한 사양의 표면 및 피팅을 위한 다축 가공이 필요한 초고공차 생산 기술을 의미합니다.

요약하자면, 모든 가공이 컴퓨터 사용을 통해 CNC로 지정될 수 있지만, CNC 제품이 항상 본질적으로 고정밀이라고 분류되는 것은 아닙니다. 고정밀 CNC 가공 부품은 항공우주, 국방 및 의료와 같은 산업에서 필요합니다.

고정밀 CNC 가공의 주요 특징

신뢰할 수 있는 일관성

컴퓨터 기반 프로그래밍은 인간 생산의 불일치를 제거하여 모든 부품이 설계 요구 사항을 정확히 충족하도록 하고, 스크랩 발생을 줄이며, 더 나은 성능의 부품을 제조합니다.

복잡한 형상 가공 능력

다축 기계는 단일 셋업에서 깊은 요철 형상, 곡면 또는 여러 축의 각도 절단을 만들 수 있습니다.

재료 다용도성

스테인리스강 외에 알루미늄, 티타늄, 고강도 합금 및 고급 플라스틱 등 몇 가지 재료를 예로 들 수 있습니다.

고수요 CNC 가공 부품을 위한 확장성

프로토타입 생산과 안정적인 품질의 본격적인 대량 생산에 적합합니다.

중요 응용 분야를 위한 비용 효율성

초기 설정 비용이 높을 수 있지만, 재작업 제거는 총 제조 비용을 낮추고, 빠른 생산 시간과 폐기물 방지를 통해 다른 측면의 리드 타임과 비용을 절감합니다.

고정밀 CNC 가공 공정

5축 CNC 가공

5축 가공은 공구를 X, Y, Z 선형 축으로 이동시키고 A 및 B의 두 추가 축을 따라 부품을 회전시킵니다. 이를 통해 다음이 가능합니다.

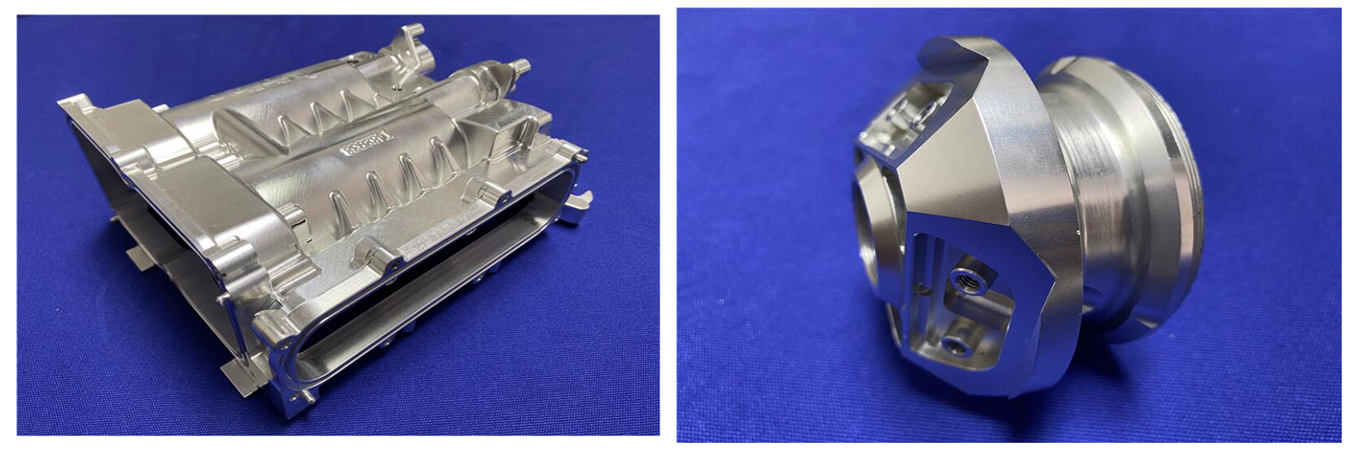

항공우주 부품용 고정밀 5축 CNC 가공
복잡한 형상의 동시 가공
셋업 감소 및 표면 품질 향상

전문 항공우주 프로젝트의 경우, Falcon CNC Swiss의 정밀 CNC 가공 서비스는 중요 부품에 대한 반복 가능한 결과를 보장합니다.

고강도 합금 부품을 위한 CNC 가공

티타늄, 인코넬, 스테인리스강은 특별한 공구 선택, 스핀들 속도, 냉각수 압력이 필요합니다. 부품 형태는 치수 정확도를 손상시키고 휨을 유발할 수 있습니다.
고강도 합금 부품을 위한 CNC 가공은 치수 정확도를 보장하고 열 변형을 방지합니다.

고성능 플라스틱 부품을 위한 CNC 가공

고성능 폴리머.
최적의 절삭 전략 - 그렇지 않으면 재료가 변형됩니다.
예를 들어 의료, 항공우주 또는 전자 응용 분야를 위한 정밀 공차 부품 생산을 가능하게 합니다.

하이브리드 가공

하나의 셋업에서 밀링, 터닝 및 드릴링을 결합합니다. 고정밀 CNC 가공 부품 공장에서 복잡한 부품을 잘 만듭니다.

품질 검사

정밀 가공은 품질 시스템 검증만큼 중요합니다.

일반적인 검사는 다음과 같습니다.
3차원 측정기(CMM)
표면 프로파일을 세밀하게 검사하는 광학 비교기
표면 거칠기 측정기
경도 및 재료 조성 검증

이러한 시스템을 통해 고정밀 CNC 가공 부품 공급업체는 국제 표준을 준수하는 부품 납품을 보장할 수 있습니다. 항공우주 및 산업 응용 분야에 사용되는 고강도 합금 부품을 위한 CNC 가공

고정밀 CNC 가공의 산업 응용 분야

산업	응용 예시
항공우주	엔진 하우징, UAV 구조 부품

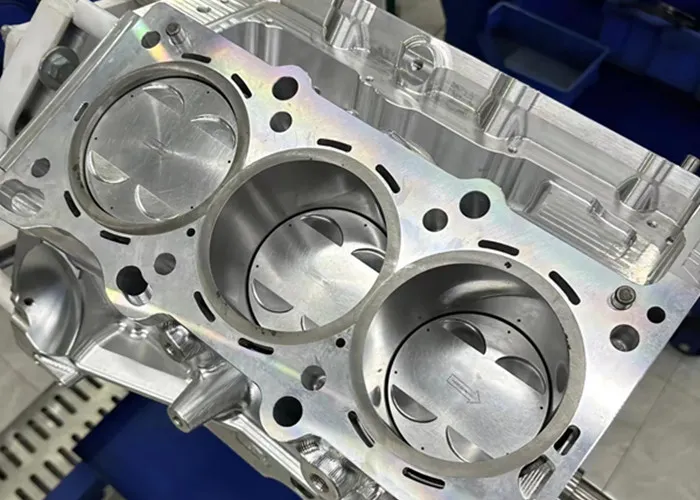

자동차	변속기 부품, 고성능 섀시
의료	임플란트, 수술 기구
전자	정밀 인클로저, 커넥터
국방	무기 체계 부품, 고강도 합금 부품
