임펠러는 유체 역학적 관점에서 모든 터보 기계 시스템에서 가장 중요한 부품입니다. 겉보기에는 단순해 보이지만 복잡한 이 부품은 모터의 에너지를 유체로 전달하고, 제트 엔진에서 의료용 인공호흡기에 이르기까지 다양한 응용 분야에 필요한 중요한 유량, 압력 및 진공을 생성합니다. 전체 시스템 성능은 임펠러의 관련 형상 정밀도, 표면 마감 및 구조적 성능에 달려 있습니다. 이러한 과제 때문에 임펠러 가공은 제조업에서 가장 까다로운 분야 중 하나가 되었으며, 따라서 5축 가공이 핵심 기술로 자리 잡은 이유이기도 합니다.
고성능 임펠러를 생산하려면 기존 방법이나 기존의 3축 가공에서 벗어나는 것이 더 이상 선택 사항이 아닙니다. 이 블로그의 목적은 고정밀 임펠러 가공 부품을 위해 5축 CNC 기술을 활용해야 하는 엔지니어링 과제, 비즈니스 이점 및 시장 요구를 설명하는 것입니다.
엔지니어링 관점에서 임펠러는 엔지니어에게 악몽과도 같은 존재입니다. 접근성이 낮고 복잡하기 때문입니다. 특히 임펠러 설계는 다음과 같은 특징과 얽혀 있습니다.
복잡한 자유 곡면: 일반적으로 유체 흐름을 개선하고 에너지 손실을 최소화하기 위해 복잡한 복합 곡률(에어포일)로 설계됩니다.
언더컷 및 접근 불가 영역: 블레이드 사이의 채널은 길고 가늘며 종종 모서리 언더컷이 있어 3축 기계의 일반적인 공구로는 접근할 수 없습니다.
박육: 많은 경우 무게와 관성을 줄이기 위해 블레이드를 매우 얇게 만듭니다. 이는 블레이드 가공 중 진동 및 변형 문제를 야기합니다.
극한 공차 및 표면 마감: 설계 형상이나 표면 마감의 사소한 편차는 캐비테이션과 난류를 유발하여 성능을 저하시키고 고장을 초래할 수 있습니다.
기존 가공 기술은 필요한 모든 각도를 확보하기 위해 여러 번의 셋업과 고정구가 필요합니다. 각 셋업은 정렬 불량 및 궁극적으로 공차 누적으로 이어질 수 있는 잠재적 오류를 발생시켜 효율성을 떨어뜨리거나 경우에 따라 사용할 수 없게 만들 수 있습니다.
마지막으로, 5축 동시 가공의 각 이점에 대한 실용적인 요약은 이러한 문제에 대한 솔루션을 제공합니다. 5축 CNC 기계는 3개의 선형 축(X, Y, Z)과 2개의 회전 축(A, B)을 동시에 움직여 부품을 가공할 수 있습니다. 이 시점에서 복잡한 임펠러의 CNC 가공은 완전히 다른 경험이 됩니다.
정밀 임펠러 제조의 가장 중요한 이점은 한 번의 클램핑으로 전체 부품을 가공할 수 있다는 점입니다. 기계는 복잡한 블레이드 표면에 대한 절삭 공구의 직각도를 유지하기 위해 최적의 각도로 임펠러 블랭크를 고유하게 위치시킬 수 있습니다. 단일 셋업을 사용하면 셋업 오류가 누적되는 것을 방지하고 허브, 블레이드 및 쉬라우드(있는 경우)의 완벽한 정렬을 달성할 수 있습니다. 이것이 정밀 임펠러 가공의 핵심입니다.
회전 축을 사용하면 기계가 부품을 기울여 블레이드 사이의 좁고 깊은 통로에 더 짧은 절삭 공구를 넣을 수 있습니다. 더 짧은 공구를 사용하면 강성이 획기적으로 개선되어 진동(채터링)이 제거됩니다. 이는 다음에 매우 중요합니다.
박육 임펠러 블레이드를 구부러지지 않게 가공하고 치수 적합성을 유지하는 것.
유체 역학 및 공기 역학적 효율성에 중요한 블레이드 프로파일의 고품질 표면 마감을 생성하는 것.
복잡한 5축 컨투어링을 통해 일정한 칩 부하와 최상의 절삭 조건을 유지하여 공구 수명을 연장하고 전체 작업에 걸쳐 일관된 결과를 얻을 수 있습니다.

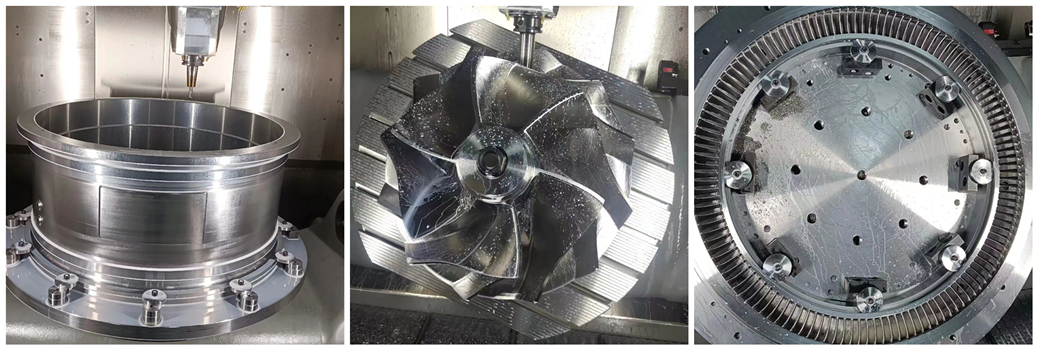

로켓 엔진용 터보기계 임펠러(인코넬과 같은 내열 초합금), 자동차 터보차저용 압축기 휠(고강도 알루미늄), 또는 의료용 임펠러(생체 적합성 티타늄) 등 어떤 소재든 5축 CNC로 모두 가공할 수 있습니다. 재료를 격렬하게 절삭하는 황삭 작업과 미세하고 정교한 정삭 패스를 동일한 기계에서 수행할 수 있어 맞춤형 임펠러 제작에 놀라운 유연성을 제공합니다.
5축 임펠러 가공에 대한 투자는 단순한 엔지니어링 선택이 아니라 비즈니스 결정이 될 수 있습니다.
총소유비용(TCO) 절감: 5축 기계는 초기 도입 가격이 높지만 인건비(셋업 감소), 스크랩 비용(정밀도 향상), 후가공(종종 '원샷' 방식)을 줄일 수 있습니다. 이러한 요소들은 대량 정밀 제조에서 부품 비용을 크게 낮춥니다.
시장 출시 시간 단축: 5축 가공은 단일 셋업 기능 덕분에 생산 리드 타임을 단축할 수 있습니다. 이 숨겨진 이점을 통해 기업은 설계를 더 빠르게 개발하고 샘플링하여 궁극적으로 제품을 더 신속하게 시장에 출시할 수 있습니다. 이는 자동차 및 항공우주 시장에서 특히 중요합니다.
새로운 설계 가능: 5축 가공은 엔지니어가 한때 불가능하거나 매우 높은 비용으로만 제작할 수 있었던 복잡하고 고효율 형상의 임펠러를 설계할 수 있는 새로운 가능성을 열어줍니다. 이는 경쟁 우위를 위한 제품 혁신으로 이어집니다.
공급망 단순화 및 안정성: CNC 임펠러를 전문으로 하는 제조업체를 활용하면 중요한 부품의 신뢰할 수 있는 공급원을 확보할 수 있습니다. 이는 공급망의 복잡성을 줄이고 위험을 감소시킵니다. 고품질 및 적기 납품은 말할 것도 없습니다.
고위험 산업 분야에서 고성능 응용을 위해 제조된 고성능 가공 임펠러를 사용합니다.
항공우주 및 방위: 이 산업은 터보기계 부품을 제트 엔진, 보조 동력 장치(APU), 환경 제어 시스템 등의 구성 요소로 사용합니다. 항공우주용 임펠러는 고응력 및 고온 환경에서 작동해야 하므로 특수 소재로 완벽한 제조 공차가 요구됩니다.
자동차 및 모터스포츠: 임펠러는 엔진 성능을 향상시키는 터보차저 압축기 휠과 전기 자동차의 냉각수 펌프에 사용됩니다. 이러한 임펠러는 고속에서 작동해야 하므로 균형과 수명 유지를 위해 고속 임펠러 가공이 필요합니다.
의료 및 생명 과학: 임펠러는 인공호흡기, 투석기, 혈액 펌프에 사용됩니다. 이러한 의료 기기에는 생체 적합성 소재로 정밀 가공된 임펠러가 필요하며, 박테리아 성장을 최소화하기 위해 매우 우수한 표면 마감이 요구되고, 무엇보다도 매번 실패 없이 기능해야 합니다.
석유 및 가스, 화학 공정 및 HVAC 응용 분야의 시스템은 강하고, 효율적이며, 오래 지속되고, 임펠러 제조를 위한 더 안전한 경로를 만들기 위해 제작됩니다.

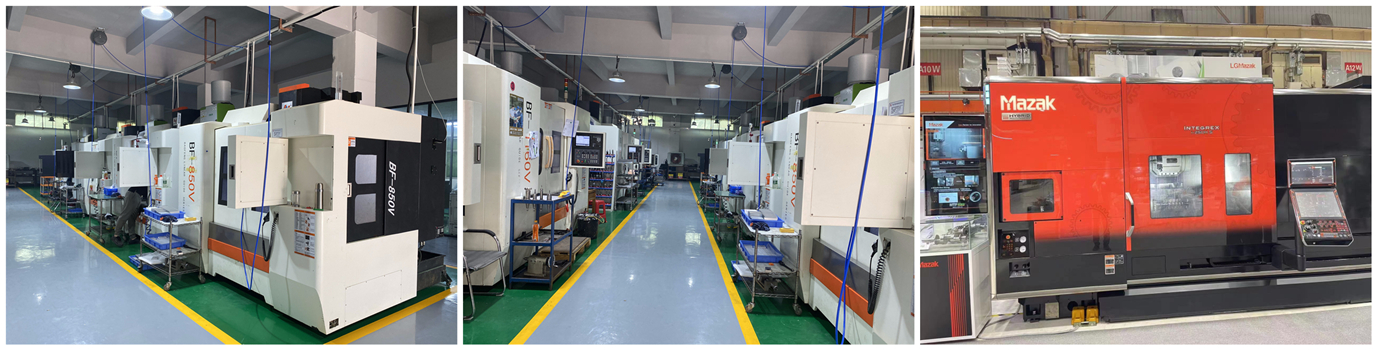

모든 기계 공장이 임펠러 가공 계획을 효과적으로 실행할 수 있는 장비를 갖춘 것은 아닙니다. 제조업체 선택 시 고려해야 할 몇 가지 사항은 다음과 같습니다.
고급 5축 가공 역량: 복잡한 자유 곡면 형상 생산에 대한 입증된 실적.
엔지니어링 경험: 유체 역학 지식을 갖춘 엔지니어는 임펠러 설계가 성능 및 제조 가능성 측면에서 최적화될 수 있도록 설계 제조 가능성(DFM) 입력 및 지침을 제공하는 데 중요합니다.
공식적인 품질 관리: 공정 중 검사 및 완전한 기능의 측정 장비(CMM) 없이는 정밀 가공된 블레이드와 로터의 모든 중요한 치수가 정확한지 확인하기 어렵습니다.
5축 CNC 기술의 발전은 임펠러를 단순한 패들 휠 유형에서 매우 정교한 에어포일 부품으로 진화시켰습니다. 5축 임펠러 가공이 전문 분야에서 오늘날의 기술이 요구하는 고부가가치의 신뢰할 수 있는 부품을 생산하는 표준으로 전환된 것은 매우 독특합니다. 이것만이 야심찬 엔지니어링 설계 목표를 상업적 제조 현실로 전환할 수 있는 유일한 프로세스입니다.
최첨단 터빈 기술을 설계하고 계신가요? Falcon CNC Swiss에 문의하여 당사의 5축 정밀 가공 프로세스가 기존 및 향후 임펠러 및 로터 제품을 정밀함과 신속함으로 어떻게 구현할 수 있는지 알아보십시오. 지금 견적을 요청하고 전문성의 이점을 확인하십시오.
