CNC 가공 부품에서 ±0.01mm 공차를 달성하는 방법: 완벽한 기술 가이드

Table of Content [Hide]

서론: ±0.01mm가 왜 중요할까요?

완벽하게 맞는 부품과 전혀 쓸모없는 부품 사이의 차이는 고작 ±0.01mm에 불과할 수 있습니다. 이는 10마이크론으로, 종이 한 장 두께의 약 5분의 1, 사람 머리카락 두께의 약 8분의 1에 해당합니다.

그렇다면 이것이 왜 중요할까요? 의료 기기, 항공우주 시스템, 또는 고성능 자동차 엔진용 부품을 제조할 때는 이렇게 엄격한 공차가 필수이기 때문입니다. 이는 수년간 완벽하게 작동하는 장치와 그렇지 않은 장치의 차이를 만듭니다.

하지만 어떻게 부품 하나하나를 일관되게 ±0.01mm로 유지할 수 있을까요? 이것이 구매자와 엔지니어들이 알고 싶어하는 질문입니다.

이 가이드에서는 이러한 수준의 정밀 부품 CNC 가공을 달성하는 데 필요한 장비, 공정 및 품질 관리 시스템에 대해 설명합니다. 중국 CNC 가공 부품 공급업체를 고려 중이시거나 현재 파트너사를 적절히 평가하고자 하신다면, 사양에 맞는 부품을 얻기 위해 반드시 알아야 할 사항을 배우게 될 것입니다.

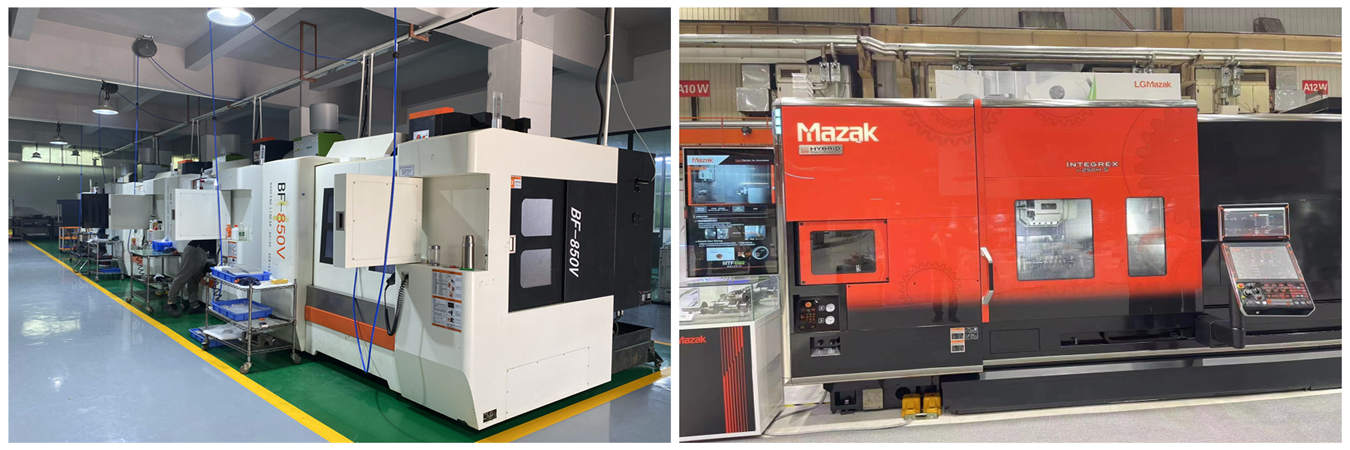

맞춤형 금속 부품을 생산하는 정밀 CNC 가공 부품 공장

CNC 가공이란 무엇인가요?

공차에 대해 알아보기 전에 CNC가 실제로 무엇인지부터 살펴보겠습니다.

CNC는 컴퓨터 수치 제어(Computer Numerical Control)의 약자입니다. 프로그래밍된 명령어를 사용하여 공작 기계를 자동화하는 기술입니다. 기계공이 핸들을 돌려 절삭 공구를 움직이는 대신, 컴퓨터가 모든 움직임을 자동으로 정밀하게 제어합니다.

±0.01mm 공차를 논할 때 이것이 왜 중요할까요? CNC는 인간의 변동성을 제거하기 때문입니다. 일단 프로그램이 검증되고 원활하게 작동하면, 기계는 모든 부품에 대해 동일한 움직임을 반복합니다. 피로도 없고, 주의 산만함도 없으며, '대충 비슷함'도 없습니다.

최신 CNC 기계에서는 폐쇄 루프 피드백도 사용됩니다. 서보 모터는 실제 위치를 컨트롤러에 초당 수백 번 보고합니다. 공구가 아주 약간이라도 정 위치에서 벗어나면 컨트롤러가 미세 조정을 통해 원래 위치로 되돌립니다. 이것이 바로 정밀 CNC 가공 부품 공급업체가 수천 개의 부품에 걸쳐 일관된 결과를 생성하는 방법입니다.

CNC 기계의 주요 부품은 무엇인가요?

엄격한 공차를 달성하려면 기계 자체를 이해하는 것에서 시작됩니다. 정밀 CNC 기계는 일반 기계와 다르게 제작됩니다. 정밀도에 영향을 미치는 7가지 주요 부품은 다음과 같습니다:

구성 요소	정밀도에서의 역할
기계 프레임	무거운 주철 또는 폴리머 콘크리트가 진동을 흡수하여 표면 마감과 정밀도에 중요
스핀들	런아웃이 최소화된(±0.002mm 이하) 고품질 스핀들이 구멍 위치와 동심도 보장
리니어 가이드	예압이 가해진 롤러 또는 박스 웨이가 무거운 절삭 하중에서도 위치 정밀도 유지
볼 스크루	정밀 연삭된 볼 스크루가 백래시 제거 — ±0.01mm에는 압연 스크루로는 부적합
서보 모터	고분해능 엔코더(회전당 수백만 펄스)로 미세한 움직임 가능
CNC 컨트롤러	예측 기능이 있는 고급 컨트롤러가 고이송 속도에서도 정밀도 유지
냉각 시스템	고압 스핀들 관통 냉각이 열을 관리하고 칩을 배출 — 열 안정성이 가장 중요

중국 CNC 가공 부품 제조업체를 평가할 때 이러한 구성 요소에 대해 문의할 가치가 있습니다. 사용하는 기계가 유지할 수 있는 공차에 직접적인 영향을 미칩니다.

CNC 가공되는 품목은 무엇인가요?

±0.01mm 공차가 필요한 부품은 임의적이지 않습니다. 기능이나 안전을 위해 정밀도가 중요한 산업에서 주로 사용됩니다.

산업	±0.01mm 공차가 필요한 구성 요소
의료	뼈 나사, 척추 임플란트, 수술 기구, 치과용 지대주, 정형외과용 플레이트
항공우주	밸브 바디, 연료 시스템 부품, 센서 하우징, 구조용 브래킷, 유압 피팅
자동차	연료 분사 노즐, 변속기 밸브 바디, 센서 마운트, 터보차저 부품
전자제품	커넥터 하우징, 방열판 인터페이스, 정밀 인클로저, 반도체 툴링
산업용	유압 밸브 스풀, 베어링 하우징, 로봇 부품, 공압 피팅

프로젝트가 이 분야에 해당한다면, 이러한 기대치를 이해하는 중국 CNC 가공 부품 공급업체와 이미 협력 중이거나 찾고 계실 가능성이 높습니다. CNC 가공 부품을 살펴보세요.

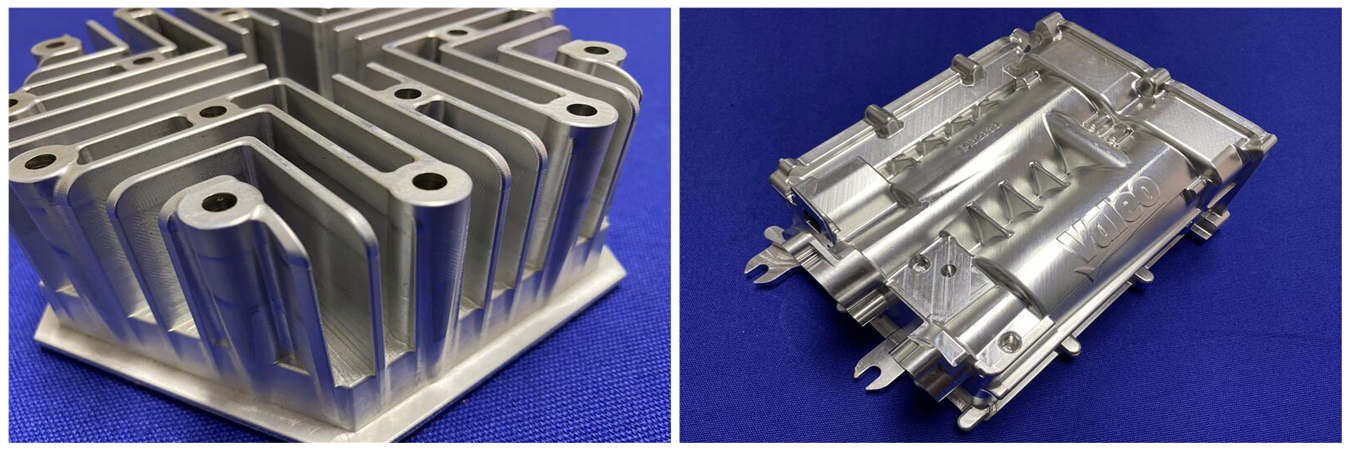

맞춤형 정밀 부품을 생산하는 중국 CNC 가공 부품 제조업체

7가지 기본 공작 기계 유형은 무엇인가요?

다양한 부품에는 다양한 기계 구성이 필요합니다. 여기에서는 7가지 기본 공작 기계 유형과 정밀도에 대한 기여도를 설명합니다:

공작 기계 유형	주요 용도	정밀도 성능
1. CNC 밀링 머신	평평한 표면, 슬롯, 포켓, 복잡한 3D 형상	5축 기계로 ±0.005mm 달성 가능
2. CNC 선반(터닝)	원통형 부품: 샤프트, 핀, 부싱	직경 제어 시 일반적으로 ±0.002mm
3. 스위스-type 선반	길이 대 직경 비율이 높은 소형, 장형, 복잡한 부품	가이드 부싱 지지로 ±0.002mm
4. 연삭기	초정밀 표면 마감 및 공차	±0.001mm 이상
5. EDM (방전 가공)	경질 재료, 복잡한 캐비티, 날카로운 내부 코너	±0.005mm
6. 머시닝 센터	자동 공구 교환 기능이 있는 다축 밀링	일반적으로 ±0.005mm
7. 다중 작업 기계	단일 셋업에서 터닝-밀링 복합 작업	±0.003mm (적층 오류 감소)
