스플라인 샤프트는 엔진에서 변속기로 토크를 기계적으로 전달하고, 농기계의 PTO 시스템을 연결하며, 산업용 기계의 기어박스를 구동하는 수단을 제공함으로써 현대 기계의 필수 구성 요소입니다. 스플라인 샤프트에 오작동이 발생하지 않는 한, 이는 매우 "배경" 구성 요소에 가깝고 거의 고려되지 않습니다. 제대로 작동하지 않으면 전체 기계 시스템이 중단됩니다.

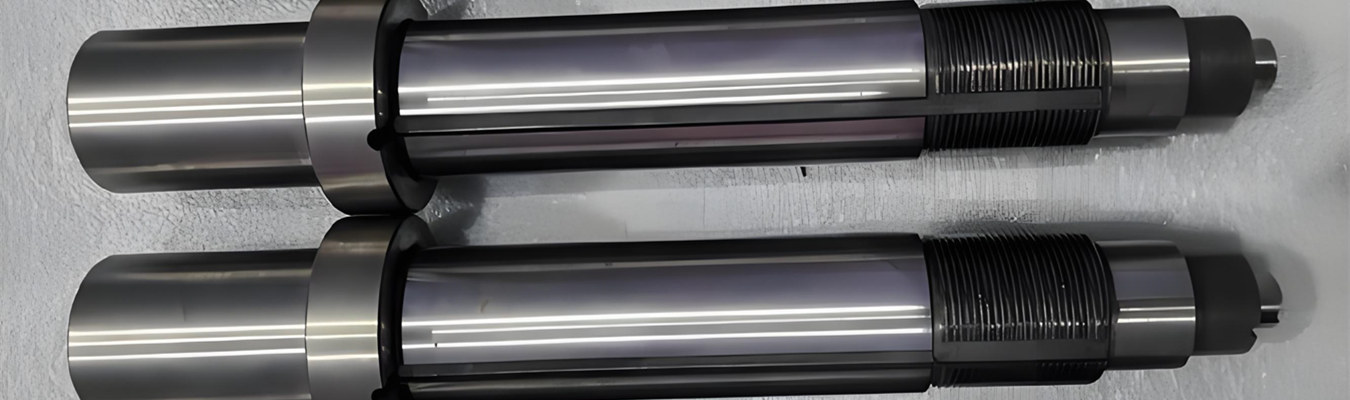

CNC 스플라인 샤프트는 정밀하게 제조하기 가장 까다로운 부품 중 하나입니다. 스플라인 이(tooth)의 간격이 정밀해야 하고, 직경이 동심원을 이루어야 하며, 필요한 강도를 제공하기 위해 필수적인 열처리 후 부품이 비틀리거나, 휘거나, 변형될 경향이 있기 때문에 스플라인 샤프트와 같이 공차가 엄격한 부품을 가공하는 것은 종종 매우 어렵습니다.
이 가이드에서는 엄격한 공차의 CNC 스플라인을 생산하고 검증하는 방법을 설명합니다. 이 가이드는 열처리 중 변형의 가장 일반적인 원인과 이를 제어하는 실용적인 방법, 그리고 공급업체로부터 맞춤형 CNC 스플라인 샤프트를 조달할 때 확인해야 할 사항을 다룹니다.
스플라인 샤프트는 길이를 따라 여러 개의 스플라인/융기부가 있는 기계 부품의 한 유형입니다. 결합 부품(일반적으로 기어, 커플링 또는 기타 유사한 장치)의 일련의 일치하는 베인이 이러한 스플라인/융기부와 맞물려 함께 고정됩니다. 단일 접촉점에 의존하는 다른 유형의 샤프트(예: 키 홈 샤프트)와 달리 스플라인 샤프트는 여러 이(tooth) 사이에 하중을 분산시키는 데 도움이 됩니다. 더 많은 접촉 면적을 허용함으로써 스플라인 샤프트는 더 높은 하중 지지 용량을 가지며 더 나은 정렬을 제공하고 토크를 전달하면서 축 방향 이동을 허용할 수 있습니다.
오늘날 존재하는 다양한 표준 스타일의 스플라인 샤프트가 있지만, 오늘날 가장 널리 사용되는 유형은 인벌류트 스플라인(ANSI B92.1 및 DIN 5480과 같은 다양한 표준에 의해 관리됨)입니다. 직선 측면 스플라인(DIN ISO 14)도 상당히 일반적이지만, 더 단순한 경향이 있으며 주로 농기계 및 일반 산업용 구동 장치 응용 분야에 사용됩니다. 자동차 애프터마켓에 사용되는 헬리컬 스플라인이나 원활한 맞물림이 요구되거나 정렬 불량을 허용하는 응용 분야에 사용되는 크라운 스플라인과 같은 특수 스플라인 응용 분야도 있습니다.
중요한 응용 분야(변속기용 CNC 가공 자동차 스플라인 샤프트, 농기계용 가공 PTO 스플라인 샤프트, 산업용 구동 장치용 기어박스 스플라인 샤프트)의 경우 정밀도는 타협할 수 없습니다.
정밀 CNC 스플라인에서 높은 정확도를 달성하려면 공정의 모든 단계에서 주의가 필요합니다.
국제 사양은 대부분의 스플라인 샤프트 제조를 규율합니다. 이는 주로 인벌류트 스플라인의 경우 DIN 5480, 직선 스플라인의 경우 ANSI B92.1 및 ISO 14를 따릅니다. 이러한 각 표준은 치(tooth) 피치, 프로파일 및 동심도에 대한 공차를 정의합니다. 평판이 좋은 정밀 스플라인 샤프트 제조업체는 어떤 표준으로 생산하는지 명시하고 해당 표준 준수를 보여주는 검사 결과를 제공할 것입니다.
업계에서는 일반 공차 등급으로 IT6~IT8의 공차 등급을 권장합니다. 고속에서 소음 없이 작동해야 하는 변속기의 스플라인 샤프트와 같이 더 까다로운 조건에서는 더 엄격한 공차 등급이 필요합니다.
고정밀 스플라인 샤프트의 경우 세 가지 공차 매개변수가 가장 중요합니다:
치(tooth) 간격: 인접한 스플라인 이(tooth) 사이의 거리. 간격이 일정하지 않으면 하중 하에서 백래시와 소음이 발생합니다.
동심도: 스플라인 축과 장착 직경 간의 관계. 동심도가 불량하면 진동과 고르지 않은 마모가 발생합니다.
표면 조도: 매끄러운 스플라인 표면은 마찰을 줄이고 부품 수명을 연장합니다. 슬라이딩 스플라인 응용 분야의 경우 Ra 0.4μm 이상을 목표로 합니다.
Falcon CNC에서는 Swiss-Type 선반과 다축 턴-밀 센터를 사용하여 맞춤형 CNC 스플라인 샤프트를 제조합니다. Swiss 관점에서 CNC 가공의 주요 이점은 스플라인 절단 시 절삭 지점 바로 앞에서 공작물을 지지하는 가이드 부싱이 있어 스플라인 제작 시 처짐을 제거한다는 것입니다. 이는 공작물이 길고 여러 단 직경을 가질 때 특히 중요해집니다.
고공차 CNC 스플라인의 경우 일반적으로 다른 모든 피쳐(숄더, 언더컷, 키 홈 및 나사 형태)와 동일한 셋업에서 스플라인 절단을 마무리합니다. 단일 셋업 생산은 각 추가 피쳐가 동일한 기준 데이텀을 거쳤기 때문에 재위치 오류 가능성을 줄여줍니다.
재료에 따라 절삭력과 열에 반응하는 방식이 다릅니다. 스플라인 샤프트의 일반적인 재료는 다음과 같습니다:

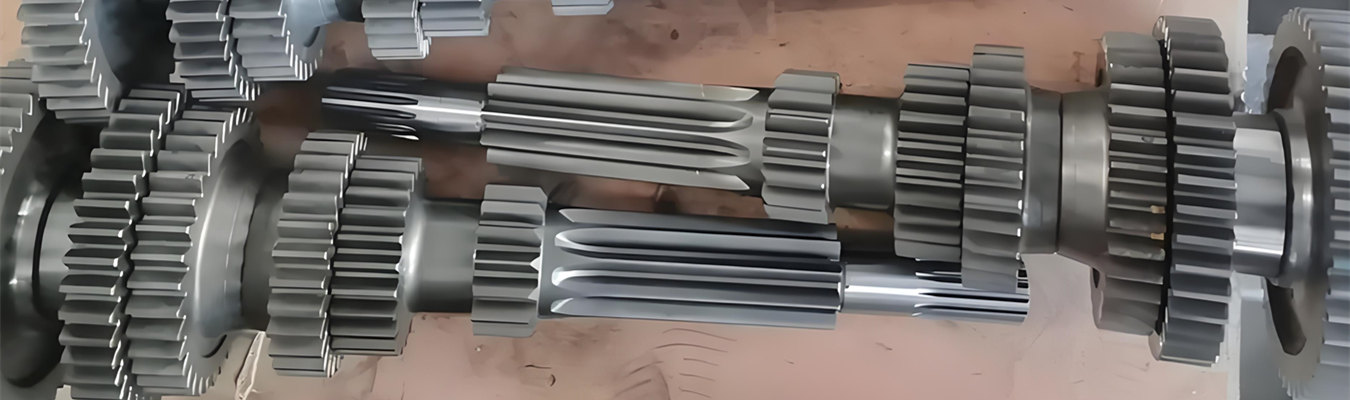

강철 CNC 스플라인 샤프트: 고하중 산업 및 자동차 응용 분야에 가장 일반적입니다. 신중한 열처리 계획이 필요합니다.
스테인리스강 스플라인 샤프트: 해양 장비 및 식품 가공 기계와 같은 부식성 환경에서 사용됩니다.
알루미늄 가공 스플라인: 로봇 공학 및 저토크 응용 분야를 위한 경량 옵션입니다. 가공은 더 쉽지만 강도는 낮습니다.
티타늄 CNC 스플라인: 무게와 강도가 모두 중요한 항공우주 및 고성능 응용 분야입니다. 가공 경화로 인해 가공이 어렵습니다.
황동 스플라인 샤프트 가공: 측정 장치나 경량 작동 메커니즘과 같은 저부하 응용 분야입니다.
각 재료에는 고유한 공구, 속도 및 이송 매개변수가 필요합니다. 광범위한 재료에 대한 경험은 공급업체를 평가할 때 가장 중요한 요소 중 하나입니다.
높은 토크와 마모를 견뎌야 하는 스플라인 샤프트는 열처리를 적용해야 합니다. 스플라인 샤프트의 열처리는 재료를 경화시키고, 피로 저항성을 개선하며, 스플라인 샤프트의 수명을 늘립니다. 그러나 열처리는 변형이라는 문제를 일으킬 수 있습니다.
스플라인 샤프트가 가열된 후 담금질되면 샤프트의 모든 부분에 대한 냉각 속도가 동일하지 않습니다. 이로 인해 냉각 과정 중에 생성된 내부 응력이 샤프트를 비틀거나, 스플라인의 축을 구부리거나, 스플라인의 이(tooth) 패턴을 변경할 수 있습니다.
전통적인 오일 담금질은 불균일한 냉각 수준과 예측 불가능한 형상 변화를 초래하여 문제를 일으킬 수 있습니다. 스플라인 샤프트의 경우, 이는 스플라인 샤프트의 허용 공차 한계를 초과할 수 있는 변형을 초래할 수 있습니다. 따라서 스플라인이 변형되면 스플라인 샤프트와 허브가 제대로 결합되지 않습니다. 또한 주어진 생산 배치에서 각 스플라인 샤프트가 경험하는 변형량은 다르므로, 각 스플라인 샤프트가 경험할 변형량을 예측할 수 없기 때문에 그린 가공(열처리 전 가공)은 신뢰할 수 없게 됩니다.
내부 스플라인의 경우, 내부 스플라인이 가공된 후 열처리로 인한 변형이 훨씬 더 큰 영향을 미칠 수 있습니다. 플러그 게이지를 사용할 때 내부 스플라인이 맞지 않아 내부 스플라인이 폐기될 수 있습니다.
스플라인 샤프트가 열처리되면 상당히 경화되며(종종 45–60 HRC 이상) 경화 재료의 가공은 느리고 비용이 많이 들며 특수 장비와 공구가 필요합니다.
그러나 많은 경우 열처리 후 마무리 가공은 불가피합니다. 스플라인 이(tooth) 자체가 공차를 벗어나도록 변형된 경우 반드시 수정해야 합니다.
경화 변형을 교정하는 데 도움이 되는 다양한 정밀 경가공 공정이 있습니다.
경화 변형을 교정할 수 있는 몇 가지 정밀 경가공 공정이 있습니다:
스플라인 연삭은 경화된 스플라인에 대한 전통적인 솔루션입니다. 연삭은 연삭 휠을 사용하여 소량의 재료를 제거하여 치(tooth) 프로파일 오류를 수정하고 표면 조도를 개선합니다. IT6 이상의 공차를 달성할 수 있지만 느리고 비용이 많이 듭니다.
하드 스카이빙은 많은 응용 분야에서 연삭에 대한 비용 효율적인 대안을 제공하는 최신 공정입니다. 기어 스카이빙 운동학을 기반으로 하는 하드 스카이빙은 연삭이 어렵거나 비생산적인 내부 및 외부 스플라인에 효과적입니다. 열처리 변형을 보상할 수 있으며 대부분의 산업 응용 분야에 대해 허용 가능한 표면 품질을 제공합니다.
하드 터닝은 비교적 단순한 형상을 가진 외부 스플라인에 대한 옵션입니다. 극도의 강성을 지닌 공작 기계와 세라믹 또는 CBN(입방정 질화붕소) 절삭 공구가 필요합니다.
스플라인 샤프트 제조를 위한 당사의 정밀 CNC 가공 서비스를 살펴보십시오.
값비싼 경질 마무리 가공을 피하는 가장 좋은 방법은 처음부터 변형을 방지하는 것입니다. 치수 변화를 획기적으로 줄이는 고급 열처리 방법을 사용할 수 있습니다.
저압 침탄(LPC)과 고압 가스 담금질(HPGQ)을 결합하면 기존 오일 담금질보다 훨씬 균일한 냉각을 제공합니다. 가스 담금질 매체가 부품 주위에 고르게 분포되어 열 구배를 줄입니다. 일부 시스템은 담금질 중에 부품이 회전하여 모든 표면에 균일한 냉각을 보장하는 4D 담금질을 추가합니다.
이 접근 방식은 나선각 변형을 최대 60%까지 줄일 수 있습니다. LPC와 HPGQ로 처리된 많은 기어박스 및 변속기 스플라인 샤프트는 처리 후 경질 마무리 가공 없이도 허
