항공우주, 의료 기술, 소비자 가전과 같은 높은 위험을 수반하는 분야에서는 오차가 허용되지 않습니다. 부품이 몇 미크론만 벗어나도 치명적인 고장, 생명을 위협하는 기기 오작동, 또는 단순히 작동하지 않는 소비자 제품으로 이어질 수 있습니다. 이러한 핵심 부품을 조달해야 하는 엔지니어와 조달 전문가에게 제조 공정을 이해하는 것은 설계 자체만큼 중요합니다.
다양한 가공 공정이 존재하지만, 정밀도가 뛰어난 복잡한 소형 부품을 생산하는 데 있어 일관되게 두각을 나타내는 기술이 있습니다: 바로 스위스형 선반(Swiss-type lathe)입니다. 그런데 이 특정 CNC 스위스 선반 가공 방법이 왜 최고의 기준으로 여겨질까요?
이 심층 분석에서는 마케팅 용어를 넘어 스위스 선반의 기본적인 엔지니어링 원리를 살펴보겠습니다. 극도의 정밀도를 유지하는 메커니즘을 분석하고, 주요 산업의 구체적인 사례를 제공하며, 다른 업체가 실패하는 부분에서 당사의 CNC 스위스 선반 가공 서비스가 어떻게 성공하도록 설계되었는지 설명하겠습니다.
스위스 선반의 가치를 이해하려면 먼저 기존 선반의 주요 한계점을 이해해야 합니다. 표준 CNC 선반에서는 공작물이 척(chuck)에 한쪽 끝만 고정되고, 절삭 공구가 반대쪽 끝을 가공할 때 공작물은 자체적으로만 지지됩니다. 공구가 힘을 가할 때, 특히 길고 가느다란 부품의 경우 지지되지 않은 부분이 휘거나 변형될 수 있습니다.
이러한 변형은 정밀도의 최대 적입니다. 이로 인해 다음과 같은 문제가 발생합니다:
불균일한 직경: 부품이 공구로부터 멀어지면서 휘어져 완벽하게 원형이 아닌(진원도 불량) 치수 오차가 발생합니다.
공구 채터(진동): 변동하는 압력으로 인해 진동이 발생하여 표면 조도가 불량해지고 절삭 공구의 조기 마모나 파손이 발생할 수 있습니다.
형상 오류: 진위치도(True Position)나 동심도(Concentricity)와 같은 형상 공차를 길고 지지되지 않은 길이에 걸쳐 유지하는 것이 거의 불가능합니다.
바로 이 지점에서 스위스형 선반의 혁신적인 설계가 등장합니다.
스위스 선반을 정의하고 탁월한 성능을 가능하게 하는 가장 중요한 단일 구성 요소는 가이드 부싱(guided bushing)입니다. 이는 단순한 설계 변경이 아니라 공작물 관리 방식의 근본적인 패러다임 전환입니다.
작동 방식:
봉재(bar stock)는 정밀 가이드 부싱을 통해 공급되며, 일반적으로 절삭 공구가 재료에 접촉하는 지점에서 불과 몇 밀리미터 떨어진 곳에 위치합니다.
이 부싱은 견고한 지지 벽 역할을 하여 절삭 영역에서 공작물의 변형을 완전히 제거합니다.
공구가 부품을 가공함에 따라 재료가 부싱 밖으로 공급되며, 항상 절삭부 바로 뒤에서 지지됩니다.
엔지니어링 이점:
변형 제거: 절삭 지점에서 공작물을 지지함으로써 휨, 채터, 치수 부정확성 문제가 사실상 제거됩니다.
우수한 길이 대 직경 비율: 이 방법은 기존 선반이 매우 어려워하는 높은 L:D 비율(예: 10:1 이상)의 부품에 특히 효과적입니다.
동시 복합 가공: 스위스 선반은 단순한 선삭 센터가 아닙니다. 라이브 툴과 보조 스핀들을 갖춘 다기능 선삭 센터로서, 단일 셋업으로 복잡한 스위스 선반 가공 작업을 수행할 수 있습니다.
현대식 CNC 스위스 선반 내에서 전설적인 정밀도에 기여하는 특정 하위 시스템을 살펴보겠습니다.
기존 선반이 공구는 이동하고 공작물은 고정된 위치에서 회전하는 반면, 스위스 선반은 슬라이딩 헤드스톡을 특징으로 합니다. 헤드스톡은 봉재를 Z축을 따라 가이드 부싱 안팎으로 이동시킵니다. 이 설계는 부싱과 공구 사이의 일정하고 최소한의 거리를 유지하는 데 중요하며, 이것이 안정성의 핵심입니다.

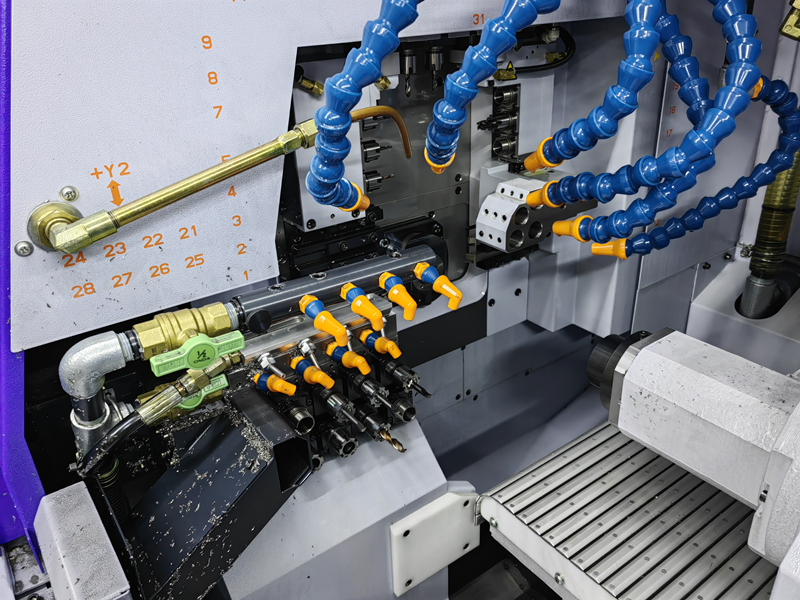

현대의 CNC 스위스 선반 가공은 선삭에 국한되지 않습니다. 기계에는 메인 툴링 플랫폼에 동력이 공급되는 회전 공구(라이브 툴링)가 장착되어 있습니다. 메인 스핀들의 C축(제어 가능한 회전축)과 결합하여 밀링, 드릴링, 크로스 탭핑, 슬로팅을 모두 기계에서 부품을 분리하지 않고 수행할 수 있습니다. 이러한 '원스톱' 철학은 여러 셋업으로 인해 누적되는 오차를 방지하므로 정밀도에 매우 중요합니다.
후방 가공 스핀들은 1차 작업이 완료되면 메인 스핀들에서 부품을 집어 올릴 수 있습니다. 이를 통해 기계는 동일한 사이클에서 부품의 뒷면(드릴링, 탭핑, 밀링)을 완료할 수 있습니다. 다시 말하지만, 이는 두 번째로 정밀도가 낮은 셋업을 제거하고 부품 양단의 형상이 완벽하게 동심이고 위치 정밀도가 유지되도록 보장합니다.
스위스 선반의 이론적 이점은 가장 까다로운 분야에서 실제 성능으로 직접 이어집니다.
항공우주 부품은 극한의 응력, 온도, 진동 하에서 작동합니다. 신뢰성이 가장 중요합니다.
부품 예시: 연료 분사 노즐, 유압 액추에이터 핀, 센서 하우징, 체결용 부품.
정밀도 요구사항: 엄격한 공차의 나사산, 균열 발생을 방지하기 위한 중요한 표면 조도, 인코넬(Inconel), 티타늄(Titanium), 와스팔로이(Waspaloy)와 같은 가공이 까다로운 특수 재료.
스위스 가공이 제공하는 가치: 가이드 부싱은 이러한 경질 재료에서도 안정적인 절삭을 보장하여 공구 변형으로 인한 공차 손상을 방지합니다. 단일 셋업 기능으로 연료 노즐의 복잡한 내부 및 외부 형상이 완벽하게 정렬됩니다.
의료 기기 산업은 극도의 정밀도뿐만 아니라 완벽한 표면 조도와 완전한 생체 적합성을 요구합니다.

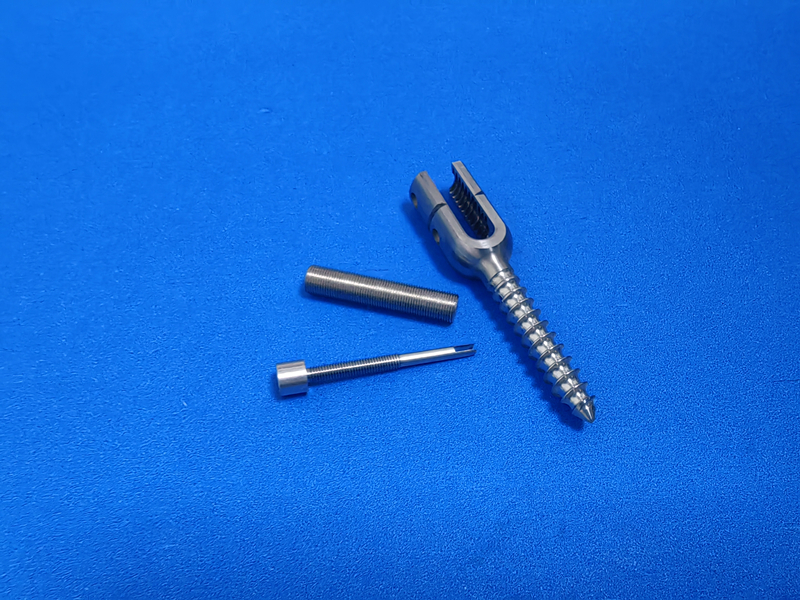

부품 예시: 뼈 나사, 수술용 드릴 비트, 정형외과용 핀, 치과 임플란트 지대주, 최소 침습 수술 도구 부품.
정밀도 요구사항: 세균 부착을 방지하기 위한 거울과 같은 표면 조도, 복잡한 유기적 형상, 수천 개 부품의 생산 배치 전반에 걸친 절대적인 일관성.
스위스 가공이 제공하는 가치: 가이드 부싱의 진동 감쇠 효과는 기계에서 직접 요구되는 우수한 표면 조도를 생성합니다. 티타늄 Ti-6Al-4V ELI 및 316LVM 스테
