대부분의 엔지니어는 나사가 고장날 때까지 별로 신경 쓰지 않습니다. 그러나 강도, 경량성, 내식성의 한계를 뛰어넘는 응용 분야에서 티타늄 기계 나사는 핵심적인 역할을 합니다. 항공우주 구조물을 고정하는 것부터 정형외과 수술에서 뼈 조각을 고정하는 것까지, 이 작은 부품은 엄청난 일을 해냅니다.
그런데 왜 티타늄으로 만든 나사일까요? 티타늄이 나사에 적합한 소재일까요? 그리고 이러한 정밀 부품은 어떻게 제조될까요? Falcon CNC Swiss의 엔지니어들은 20년 이상 지구상에서 가장 까다로운 산업을 위해 맞춤형 티타늄 기계 나사를 제작해 왔습니다. 아래 가이드는 의료 기기부터 항공우주 소싱에 이르기까지 필요한 기술적 답변을 제공합니다.
티타늄 나사는 티타늄 또는 그 합금(기계 나사 응용 분야에서는 주로 Grade 5 Ti-6Al-4V, 기타 티타늄 용도에는 Grade 2 또는 상업용 순수 티타늄)으로 가공된 나사형 체결구입니다. 단순한 체결 나사와는 달리 독특한 특성을 제공합니다. 강철보다 가볍고(약 40% 경량), 완전 비자성, 높은 내식성, 생체 적합성을 지닌 티타늄 나사는 단순한 체결구라기보다는 엔지니어링 부품입니다.
적절한 응용 분야에서 티타늄은 탁월합니다. 높은 강도 대비 낮은 중량비 덕분에 경량성이 중요한 항공우주 및 고성능 자동차 응용 분야에 적합합니다. 의료 응용 분야에서는 생체 적합성 덕분에 인체가 쉽게 받아들입니다. 뼈 나사부터 척추 고정 및 전방십자인대 재건 임플란트까지 다양하게 사용됩니다. 특히 해수에 대한 내식성과 화학 물질에 대한 면역성 덕분에 해양 및 화학 처리 장비에 이상적입니다.
기계 나사용 티타늄을 고려할 때 엔지니어는 다음 사항에 주목합니다:
비용. 티타늄은 스테인리스강이나 황동과 같은 일반 금속보다 몇 배 더 비싸므로 티타늄 기계 나사가 더 고가입니다.
조일 때 자체적으로 달라붙는 갤링 현상. 여기에는 렌치의 턱에 나사가 달라붙는 것도 포함됩니다.
가공의 어려움. 위에서 설명한 대로, 특수한 티타늄 기계 가공 업체가 필요합니다.
전방십자인대 재건과 같은 상황에서 사용되는 의료용 티타늄 나사의 가격은 매우 다양할 수 있습니다. 간섭 나사나 앵커 봉합사와 같은 기본 부품의 경우 대략 3~12달러 정도이며, 더 큰 멸균 키트는 더 비쌉니다. 비용은 원재료 티타늄(매우 강인한 합금)의 요구 사항, 정밀 가공, 멸균, 임플란트에 필요한 엄격한 품질 관리에 따라 결정됩니다.

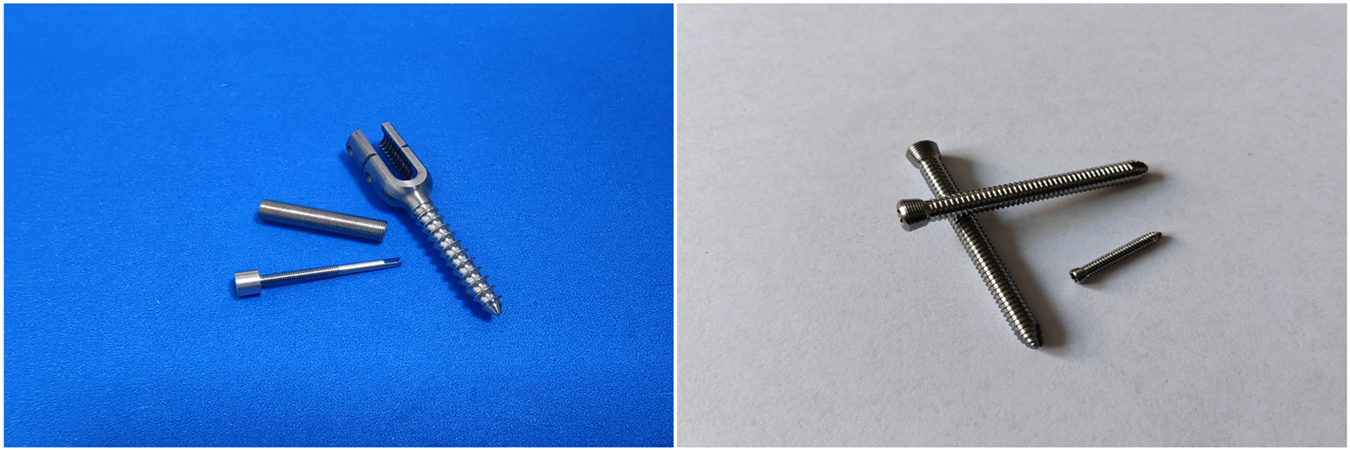

작은 기계 나사(종종 전자제품에 사용됨)를 만드는 것은 모든 가공 공장에서 가장 어려운 작업 중 하나입니다. 티타늄 기계 가공 업체는 낮은 열전도율, 빠른 공구 마모, 화학적 상호 작용과 같은 까다로운 티타늄 합금 특성을 다루기 위해 절삭 매개변수를 신중하게 균형 잡아야 합니다. 거짓말이 아닙니다: 티타늄 기계 나사를 만드는 가공 공장은 그 지식과 경험을 반드시 갖추어야 합니다. 티타늄 기계 가공 역량→에 대해 자세히 알아보세요.

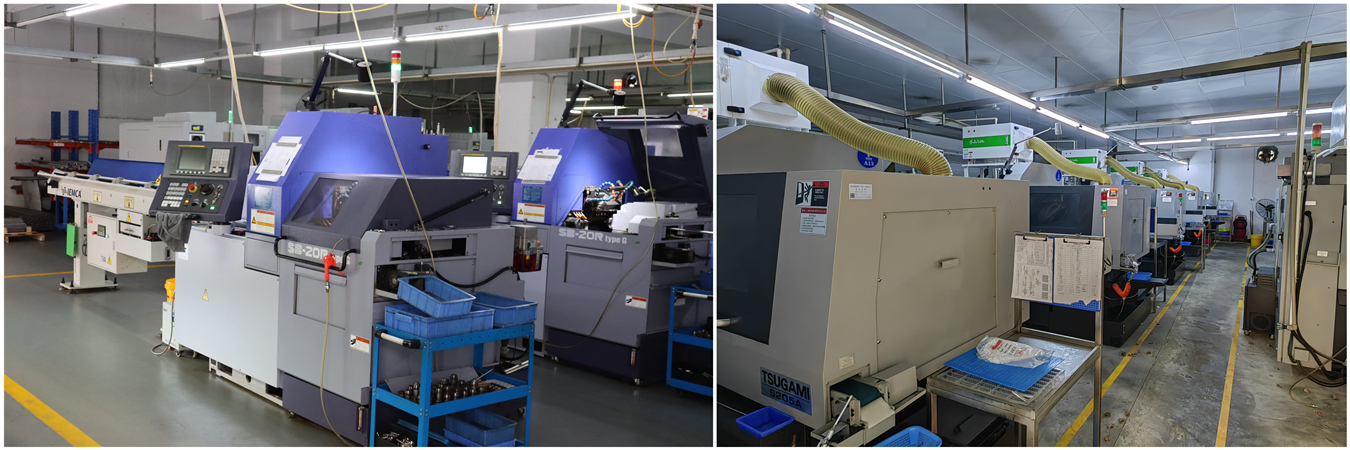

의료 및 전자 분야에서 흔히 볼 수 있는 매우 작은 티타늄 기계 나사의 경우, 위의 모든 논문에서 볼 수 있듯이 Swiss CNC 선반이 적합합니다. 매우 작은 나사산을 가공하는 것은 점차 과학이 되어가고 있으며, Swissturn USA의 초정밀 Swiss 나사 가공과 같은 서비스가 이를 처리합니다.
가이드 부싱 위치: 가장 중요한 것은 재료를 절단하는 지점에 최대한 가깝게 부품을 지지하여 길고 작은 직경의 나사 블랭크를 가공할 때 변형을 최소화하는 것입니다.
칩 제거: 고압 냉각수는 칩을 제거하고 절삭 영역의 열을 제어하는 데 절대적으로 중요합니다. 티타늄 가공 시 매우 중요합니다.
정밀 나사 가공: 단일 포인트 또는 기타 나사 가공 기능을 통해 나사산을 후가공하거나 나사 성형 또는 롤링 나사 형태를 생성합니다. 나사산을 롤링하거나 성형하는 대신 밀링하더라도 가공 공장은 선삭과 마찬가지로 주요 매개변수를 정확하게 맞춰야 합니다.
특히 공정을 최적화하는 연구를 살펴보면, Koller(2019)의 Custom Titanium Machine Screws에서처럼 기본 매개변수에 대한 많은 관심을 볼 수 있습니다. (공구 선택, 공구 속도, 나사 가공 전략 및 깊이에 주목하세요. 응용 분야에 맞는 특수 나사가 있으며 오차 범위가 매우 작습니다.):
화학적 부착과 면 마모에 저항하는 TiAlN(티타늄 알루미늄 질화물)과 같은 코팅을 적용한 날카로운 미세 입자 초경 공구를 약간 최적화된 형상으로 사용해야 할 수 있습니다.
실제로 절삭 속도는 낮지만, 과도한 공구 변형이 가공 경화를 유발할 수 있으므로 공격적인 칩 부하를 유지하려고 노력합니다.
탭핑 시 재료의 스프링백 현상을 고려하여 "바닥 구멍"이 올바르게 형성되고, 엄격하게 제어되며, 직경이 약간 테이퍼져 있어야 합니다.
상당히 일반적:
작고 깊은 나사산의 경우, 고속 나사 밀링 전략을 사용하는 것이 더 좋습니다. "스킵-투스" 커터를 사용하여 연속적인 절삭 대신 작고 분할된 절삭 깊이를 유지합니다. 또 다른 방법은 나선형 플루트 탭 또는 나사 밀을 사용하여 약간 최적화된 형상으로 절삭력을 줄일 뿐만 아니라 공구 파손을 방지하는 것입니다. 2000RPM의 작은 나사에서도 마찬가지입니다. Swiss형 CNC 전문 기술에 대해 자세히 알아보세요. →

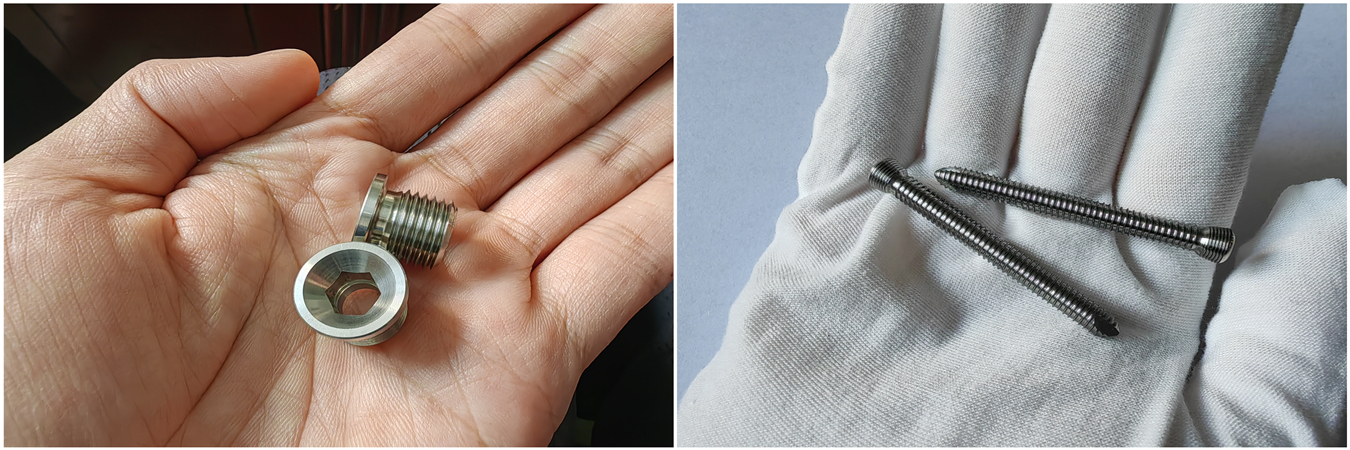

많은 정밀 부품과 마찬가지로 티타늄 기계 나사의 최고 기준은 의료 분야에 있습니다. 일반적으로 Grade 23 ELI(극저간극) 합금으로 제작되는 이러한 티타늄 기계 나사는 주로 다음에 사용됩니다:
정형외과용 뼈 나사: 골절 고정, 척추 유합 및 재건 수술용. 엄격한 공차로 가공되어야 하며 종종 멸균 마감 처리가 됩니다.
두개악안면 임플란트: 얼굴 재건 시 뼈 플레이트를 고정하는 데 사용되는 초소형 나사(직경 1.2mm까지).
치과 임플란트 구성품: 임플란트용 정밀 지대주 나사. 정밀한 맞춤과 높은 피로 저항성을 유지해야 합니다.
스포츠 의학 임플란트: 무릎 인대의 ACL/PCL 재건용 간섭 나사. 이식편에 정밀한 나사산 형상이 필요합니다.
항공우주 분야에서는 체결구에서 1그램이라도 줄이면 연료 효율이 향상됩니다. 가능한 모든 곳에서 항공우주 설계자는 고강도 티타늄 합금 소재로 제작된 기체용 체결구를 원합니다. 여기에는 다음이 포함됩니다:
구조용 체결구: 구성품, 트림 및 외피를 고정하는 데 사용됩니다.
엔진 구성품: 온도가 덜 극한인 영역에 배치된 부품 체결용.
비자성 요구 사항: 민감한 센서 또는 전자 장비가 있는 항공우주 분야에 이상적입니다.
티타늄 기계 나사 제조를 위한 적합한 파트너를 선택하는 것은 중요한 고려 사항입니다. 단순한 가공 공장 이상의, 엔지니어링 파트너가 필요합니다.
입증된 경험: 항공우주용이라면 이전에 항공우주 고객과 협력한 경험이 있는 티타늄 기계 가공 업체를 찾으십시오. 20년 이상의 경험이 바람직합니다.
고급 장비: 웹사이트에 고강성 CNC 선반(Citizen, Star, Tsugami Swiss형 소형 작업용)을 보유하고 있다고 명시해야 합니다. 고압 냉각수 시스템이 칩 제거에 선호됩니다.
공정 검증: 의료용의 경우 엄격한 공정 검증(IQ, OQ, PQ)을 찾고 인증된 재료 시험 보고서(CMRR)를 확인하십시오.
엔지니어링 지원(DFM): 선도적인 정밀 티타늄 기계 나사 제조업체는 부품의 제조 설계(DFM)에 관한 유용한 피드백을 제공할 것입니다.
품질 시스템: ISO 13485(의료), ISO9100(항공우주) 등에 대한 인증은 중요한 응용 분야에 필수적입니다.
이 모든 것은 Falcon CNC Swiss에서 찾을 수 있습니다. 저희 공장은 복잡한 소경 작업에 특화되어 있습니다. 또한 DFM에 대한 비공식 검토를 제공하고 맞춤형 티타늄 기계 나사 제조의 모든 단계에서 품질 관리를 수행합니다.
티타늄 기계 나사는 항공우주 및 의료 분야에서 놀라운 제품을 가능하게 하는 놀라운 설계입니다. 이를 제조하는 방법을 배우는 것은
