최근까지만 해도 복잡한 부품을 여러 개 생산하려면 제품을 더 작은 부품으로 분해해야 했습니다. 한쪽 면을 가공하고, 부품을 다른 곳으로 옮겨 다른 쪽 면을 가공하고, 모든 것이 제대로 정렬되기를 바라며 가공을 마쳤습니다. 부품을 다른 위치에 설정할 때마다 새로운 오류가 발생했으며, 부품이 복잡할수록 오류가 발생할 가능성도 커졌습니다.
오늘날의 CNC 가공 세계는 훨씬 다릅니다. 복잡한 부품을 위한 CNC 가공은 다축 기술, 고급 소프트웨어, 정밀 엔지니어링을 위한 인간의 노력 덕분에 비약적으로 발전하여, 이전에는 6~7회의 셋업이 필요했던 부품을 이제는 한 번의 작업으로 가공할 수 있게 되었습니다. 10년 전만 해도 불가능하다고 여겨졌던 공차가 이제는 평범한 수준이 되었습니다.
이 가이드에서는 부품이 '복잡하다'는 것이 무엇을 의미하는지, 복잡한 CNC 가공 부품이 어떻게 만들어지는지, 그리고 고공차 부품 제조를 위한 공급업체를 선택할 때 고려해야 할 사항을 이해하는 데 도움을 드리겠습니다. 이러한 개념을 이해하면 의료용 임플란트, 항공우주용 지지 브래킷 또는 산업용 부품 제조를 위한 설계 프로세스에 도움이 될 뿐만 아니라 비용이 많이 드는 제조 실수의 가능성을 줄일 수 있습니다.
솔루션에 대해 논의하기 전에 문제를 이해해 봅시다. 부품은 CNC 복합 가공 부품을 위한 CNC 가공에서 다음 특성 중 하나 이상을 가지고 있으면 복잡한 것으로 간주됩니다.
| 복잡성 요소 | 중요한 이유 |
| 복합 곡선 및 자유 곡면 | 동시 다축 이동 필요; 3축 기계는 적절한 공구 접촉을 유지할 수 없음 |
| 깊은 캐비티 | 표준 공구로 도달 불가; 장장 공구 또는 특수 전략 필요 |
| 언더컷 | 절삭 공구가 다른 표면 뒤에 숨겨진 형상에 접근해야 함 |
| 얇은 벽 (금속의 경우 0.8mm 미만) | 절삭 중 변형 및 진동 발생 가능성 높음 |
| 깊은 구멍 (깊이-폭 비율 3:1) | 공구 처짐, 열 축적, 칩 제거가 심각한 문제가 됨 |
| 여러 형상에 걸친 엄격한 공차 | 여러 셋업으로 인한 누적 오차로 부품이 규격을 벗어날 수 있음 |
| 가공이 어려운 재료 (티타늄, 인코넬, 경화강) | 공구 마모 증가, 느린 속도 필요, 특수 전략 요구 |
설계가 이러한 항목 중 여러 개에 해당한다면, 고급 CNC 가공 부품을 고려하고 계신 것입니다. 하지만 좋은 소식은 올바른 장비와 접근 방식을 사용하면 이러한 문제를 관리할 수 있다는 점입니다.

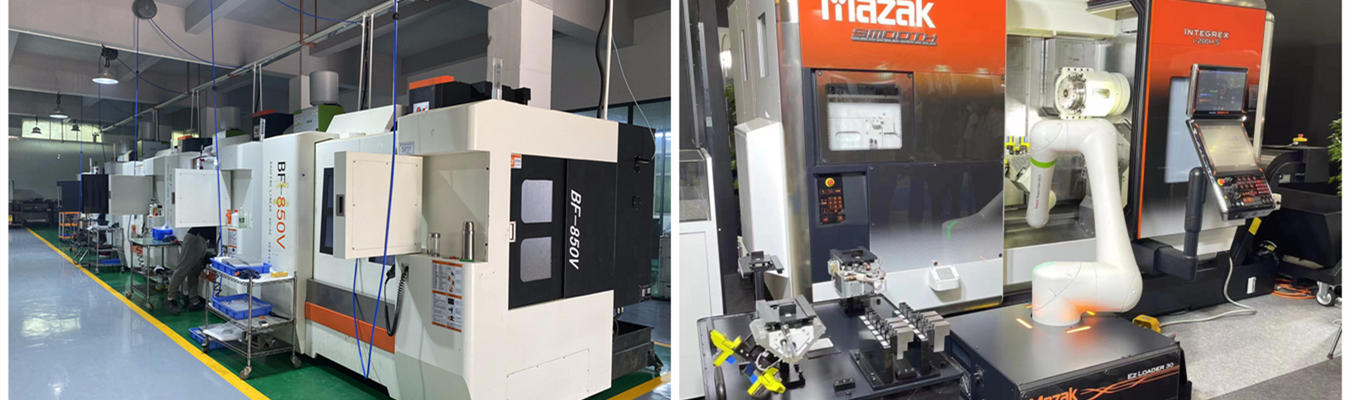

엔지니어들이 복잡한 부품을 위한 CNC 가공에 대해 이야기할 때, 5축 기술은 거의 항상 논의의 일부입니다. 그 이유는 다음과 같습니다.

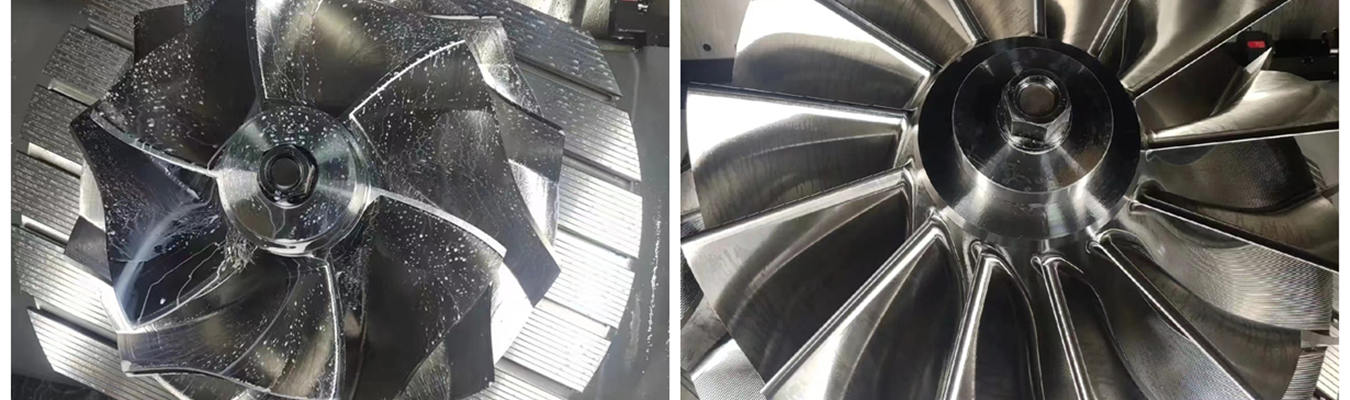

5축 CNC 기계는 절삭 공구 또는 공작물을 5개의 서로 다른 축을 따라 동시에 움직일 수 있습니다. 즉, 3개의 선형 축(X, Y, Z)과 2개의 회전 축을 말합니다. 이는 5자유도를 제공하여 공구가 사실상 모든 방향에서 공작물에 접근할 수 있게 합니다. 그 결과, 5축 CNC 가공 부품은 단일 셋업으로 완료될 수 있으며, 여러 번의 클램핑 작업에서 발생하는 누적 위치 오차가 없습니다.
| 이점 | 귀하에게 의미하는 바 |
| 셋업 감소 | 1회 클램핑으로 4-6회 셋업 대체; 취급 감소로 오류 감소 |
| 더 엄격한 공차 | 위치 정밀도 0.005mm 이내에서 안정적; 누적 오차 제거 |
| 더 나은 표면 마감 | 공구가 최적 절삭 각도를 유지; 2차 마감 작업 감소 또는 제거 |
| 사이클 타임 단축 | 복잡한 부품의 경우 가공 시간 최대 84% 감소 |
| 공구 수명 연장 | 최적 절삭 각도로 공구 마모 감소; 공구 수명 최대 140% 연장 |
| 더 큰 설계 자유도 | 3축 기계에서는 불가능했던 형상이 간단해짐 |
5축 가공 시 누적 공차 오류를 피할 수 있는 능력은 단연 가장 중요한 이점입니다. 기존 3축 기계에서 부품을 제거하여 다른 위치에 재배치할 때마다 새 셋업이 이전 부품과 제대로 정렬되지 않을 가능성이 항상 있습니다. 이는 부품을 재배치할 때마다 오차가 누적되는 현상을 만듭니다. 5축 기계를 사용하면 전체 부품을 한 번의 작업으로 가공하므로 재배치된 부품의 스택을 통해 오차가 누적될 가능성이 없습니다.
예를 들어, 제트 엔진의 터빈 블레이드를 생각해 보십시오. 이는 이 적용 분야의 전형적인 사례입니다. 일반적인 3축 기계는 이 형상을 달성하기 위해 최소 4번의 셋업이 필요합니다. 따라서 합격률이 85%인 반면, 5축 기술을 사용하면 동일한 부품을 한 번의 셋업으로 99%의 합격률로 가공할 수 있으며, 5축 가공으로 생성된 제트 터빈 블레이드의 높은 표면 마감 품질 덕분에 2차 연마 작업이 필요하지 않습니다. 당사의 5축 가공 기술에 대해 자세히 알아보십시오.
모든 부품에 5축 가공이 필요한 것은 아닙니다. 차이점을 이해하면 올바른 접근 방식을 선택하는 데 도움이 됩니다.
| 기계 유형 | 축 | 최적 용도 | 한계 |
| 3축 | X, Y, Z | 평평한 표면, 단순 포켓, 기본 3D 윤곽 | 언더컷 접근 불가; 다면 부품의 경우 여러 번 셋업 필요 |
| 4축 | X, Y, Z + A (회전) | 원통형 부품, 나선형 홈, 인덱싱 다면 가공 | 연속 곡면에는 제한적; 일부 형상의 경우 재배치 필요 |
| 5축 (3+2) | 인덱싱 5축 | 각진 형상이 있지만 평평한 면을 가진 다면 부품 | 한 번의 패스로 연속 곡면 가공 불가 |
| 5축 (완전 동시) | 연속 5축 | 복합 곡선, 자유 곡면, 터빈 블레이드, 의료용 임플란트 | 가장 높은 프로그래밍 복잡성; 가장 높은 성능 |
진정한 복잡한 금속 가공 부품의 경우, 완전 동시 5축이 유일한 실용적인 솔루션인 경우가 많습니다. 각진 형상이 있지만 평평한 면을 가진 부품의 경우 3+2 포지셔닝(인덱싱 5축)으로 충분할 수 있습니다.
사람들이 정밀 공차 CNC 가공 부품에 대해 이야기할 때, 수치가 중요합니다. 현실적인 기준이 무엇인지 명확히 알아보겠습니다.
일반적인 정밀도 범위:
| 적용 유형 | 달성 가능 공차 | 예시 |
| 표준 정밀도 | ±0.01mm (±0.0004 인치) | 일반 산업용 부품, 브래킷, 하우징 |
| 고정밀 | ±0.005mm (±0.0002 인치) | 항공우주 구조 부품, 의료 기기 |
| 초고정밀 | ±0.002mm ~ ±0.001mm | 터빈 블레이드, 베어링 하우징, 중요 항공우주 부품 |
| 미크론 수준 (전문) | ±0.001mm (±0.00004 인치) | 광학 부품, 반도체 툴링, 특
