5축 CNC 가공 부품: 복잡한 부품을 위한 정밀 제조

Table of Content [Hide]

산업이 더욱 복잡해짐에 따라, 산업에 사용되는 부품도 더욱 복잡해져야 합니다. 다중 각도와 엄격한 공차를 결합한 부품을 제공하는 프로세스 중 CNC 가공만큼 간단한 방법은 거의 없습니다.

5축 CNC 가공 부품은 불필요한 재장착 및 재교정 작업을 없애고, 부품의 재가공을 간소화하여 더 나은 각도 형상과 표면을 생성합니다.

이러한 방식으로 제조되는 부품의 예로는 항공우주 시장용 터빈 블레이드 가공 부품, 의료용 임플란트 부품, 그리고 기존 공정으로는 제공할 수 없는 높은 수준의 엔지니어링이 필요한 다양한 품목이 포함됩니다.

고급 정밀 부품이 필요하다면, 최첨단 도구와 전문 툴메이커 팀을 갖춘 전문 5축 가공 공급업체를 찾으십시오. 산업용 복잡 부품을 생산하는 전문 5축 가공 제조업체에 대해 자세히 알아보세요.

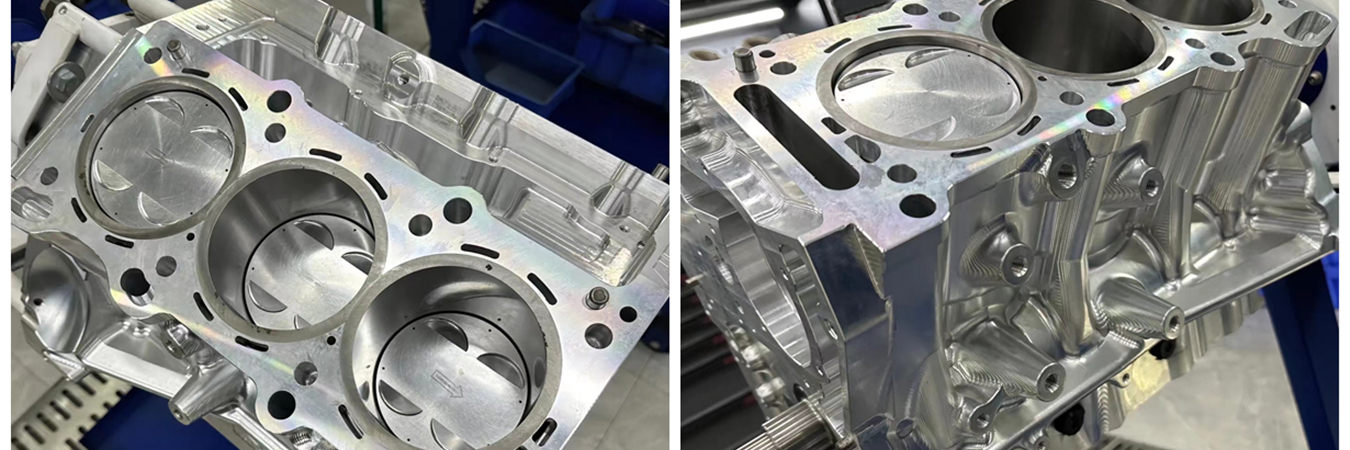

정밀 CNC 밀링 공정을 사용한 5축 가공 엔진 블록

5축 CNC 가공이란 무엇인가?

5축 CNC 가공은 5개의 다른 축을 따라 동시에 움직일 수 있는 동적 절삭 공구를 포함합니다. 3축 가공(좌우, 전후, 상하 이동 발생)과 비교하여, 5축 시스템은 거의 모든 방향에서 부품에 도달할 수 있도록 축 주위에 두 개의 추가 회전축이 있습니다.

5축 가공의 주요 이점은 다음과 같습니다:

• 설정 횟수 감소로 정렬 오류 감소

• 더 높은 가공 정밀도

• 복잡한 곡면 생산 가능

• 더 나은 표면 마감

• 사이클 시간 단축.

이러한 이점들은 복잡 부품용 5축 가공이 극한 정밀도 응용 분야에서 널리 사용되도록 합니다. 당사의 고급 5축 가공 서비스에 대해 자세히 알아보십시오 →

가공의 5축은 무엇인가?

축 이동을 이해하면 이 기술이 왜 강력한지 설명하는 데 도움이 됩니다.

축	이동 방향
X축	좌에서 우로
Y축	앞에서 뒤로
Z축	위아래로
A축	X축 주위 회전
B축	Y축 주위 회전

이러한 추가 회전축은 공구가 항상 절단 각도에 최적의 프로파일을 유지할 수 있음을 의미합니다.

이는 공동, 곡선 및 기타 가공하기 어려운 특징이 필요한 5축 가공 부품을 가공할 때 필수적입니다.

5축 CNC 기계란 무엇인가?

이것은 컴퓨터를 장착한, 5개의 축이 동시에 그리고 모든 방향으로 움직이는 머시닝 센터입니다. 이 기계에는 강력한 소프트웨어 기반 모션 제어 시스템, 고속 스핀들 및 툴링이 포함됩니다. 기존 장비로는 불가능하거나 매우 어려운 부품을 한 번의 설정으로 가공할 수 있습니다.

5축 CNC 기계의 핵심 구성 요소

구성 요소	기능
기계 프레임	구조적 안정성 제공
다축 테이블	회전 운동 가능
고속 스핀들	정밀 절단 수행
CNC 컨트롤러	공구 경로 프로그램 실행
공구 매거진	자동 공구 교환

고급 기계는 단일 설정으로 매우 복잡한 부품을 완성할 수 있어 시간을 절약할 뿐만 아니라 더 큰 정확도를 보장합니다.

전문 5축 CNC 기계 공장은 고성능 5축 CNC 부품이 필요한 산업에 서비스를 제공하기 위해 산업용 등급 기계에 상당한 투자를 합니다. 당사의 정밀 CNC 가공 역량에 대해 자세히 알아보십시오.

5축 CNC란 무엇인가?

5축 CNC는 5축 CNC 기계를 운영하는 데 필요한 하드웨어와 소프트웨어, 그리고 5축 프로그래밍으로 구성된 전체 기계 시스템입니다.

간단히 말해서:

5축 CNC = 기계 + 소프트웨어 + 프로그래밍 + 그것을 훌륭하게 제어하는 무언가!

엔지니어는 전문 CAM 소프트웨어를 사용하여 기계가 매우 안정적으로 따라갈 수 있는 5축 CNC 부품 공구 경로를 제조합니다.

왜 5축 가공이 복잡한 부품에 이상적인가

많은 산업용 부품은 여러 측면에서 가공되는 것이 이상적인 복잡한 특징을 가지고 있습니다. 재배치는 일반적으로 정렬 오류를 수반하며, 전통적인 기계는 다면 가공 능력이 없기 때문에 일반적으로 수동 작업이나 더 많은 설정 시간이 필요합니다.

5축은 이 복잡한 문제를 해결합니다.

5축 가공에 적합한 부품의 예:

• 항공우주 터빈 블레이드

• 의료용 관절 임플란트

• 자동차 변속기 하우징

• 로봇 공학 구조 부품

• 금형 및 다이 부품

5축은 종종 정확한 형상과 미세한 표면 마감을 얻기 위해 복잡 부품용 5축 가공이 필요합니다. 당사의 5축 가공 기술을 살펴보십시오 →

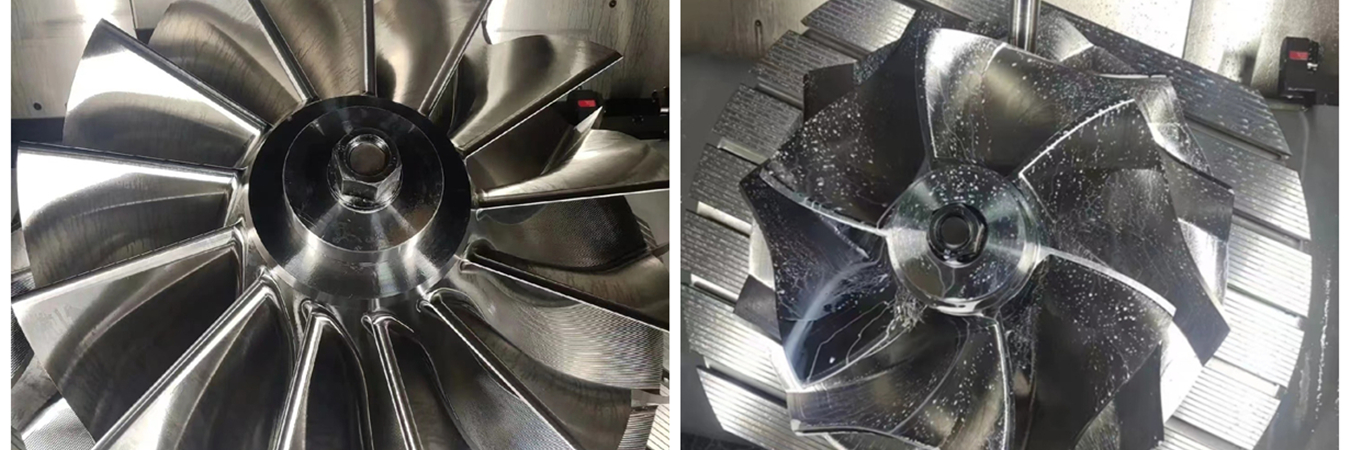

고정밀 항공우주 부품용 5축 가공 임펠러

5축 가공 부품을 사용하는 산업

항공우주 산업

항공우주 산업에서 발견되는 부품은 일반적으로 가볍고 정밀해야 하며, 예시는 다음과 같습니다:

엔진 부품, 구조용 기체, 터빈 블레이드.
5축 기술은 이러한 부품을 엄격한 정확도로 생산하고, 이 부품들이 조립될 때 공차 제어를 보장합니다.

의료 산업

의료 산업은 우수한 마감과 정밀한 치수를 가진 부품이 필요하며, 일반적인 부품은 다음과 같습니다:

수술 도구, 정형외과 임플란트, 진단 장비 부품.
정밀도 부족은 환자 안전 문제로 이어집니다.

자동차 산업

최종 제품에 5축 가공 부품을 사용하는 자동차 제조업체는 일반적으로 다음을 사용합니다;

블록, 변속기 부품, 성능 튜닝.

다축 가공은 이러한 부품을 제공하는 데 완벽합니다. 기계의 일관되고 안정적인 레이아웃은 적절한 게이징 표준을 보장합니다.

로봇 공학 및 자동화

정밀 기계 부품 없이는 품질 및 부드러운 모션 제어에 문제가 발생합니다.

로봇 팔이나 그 관절, 기어 하우징, 브래킷 등은 어디에 있을까요?

비교: 3축 대 5축 가공

특징	3축 가공	5축 가공
설정 횟수	여러 설정	단일 설정
복잡성	제한적	매우 높음
정확도	보통	매우 높음
표면 마감	표준	우수
생산 속도	더 느림	더 빠름
